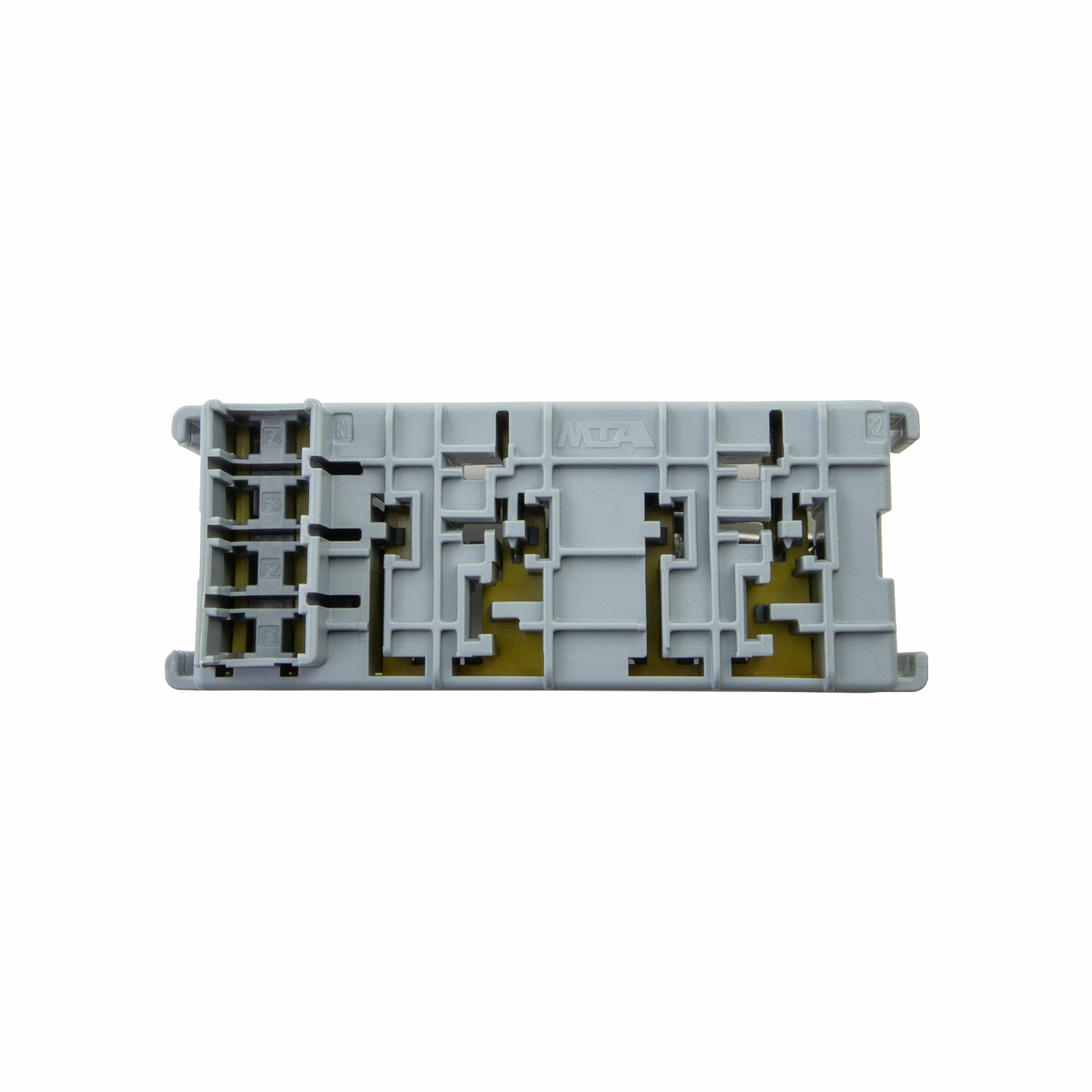

Модуль предохранителей и реле MINIVAL/MINI (MTA)

Модульный блок для предохранителей Мини и реле Мини (MTA)

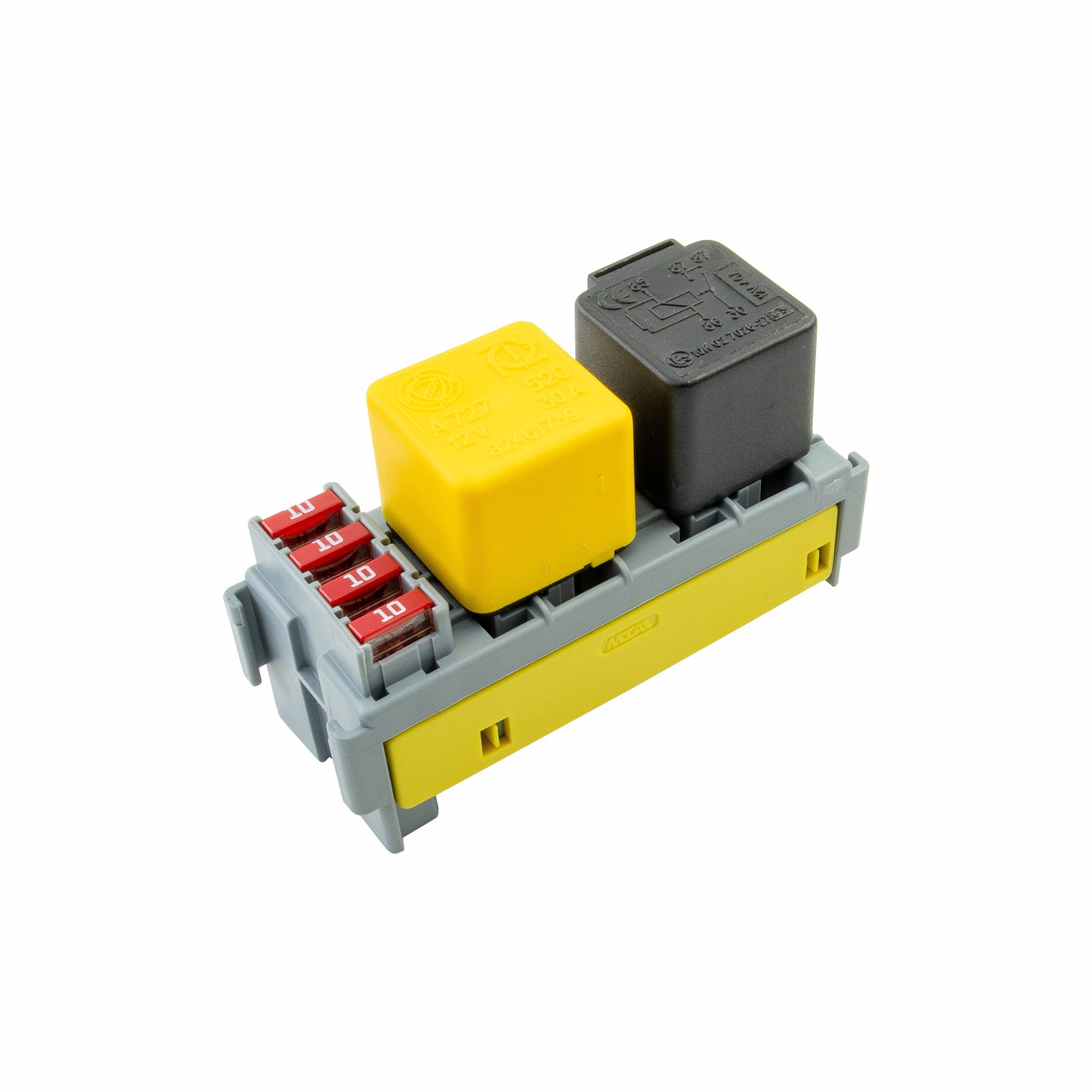

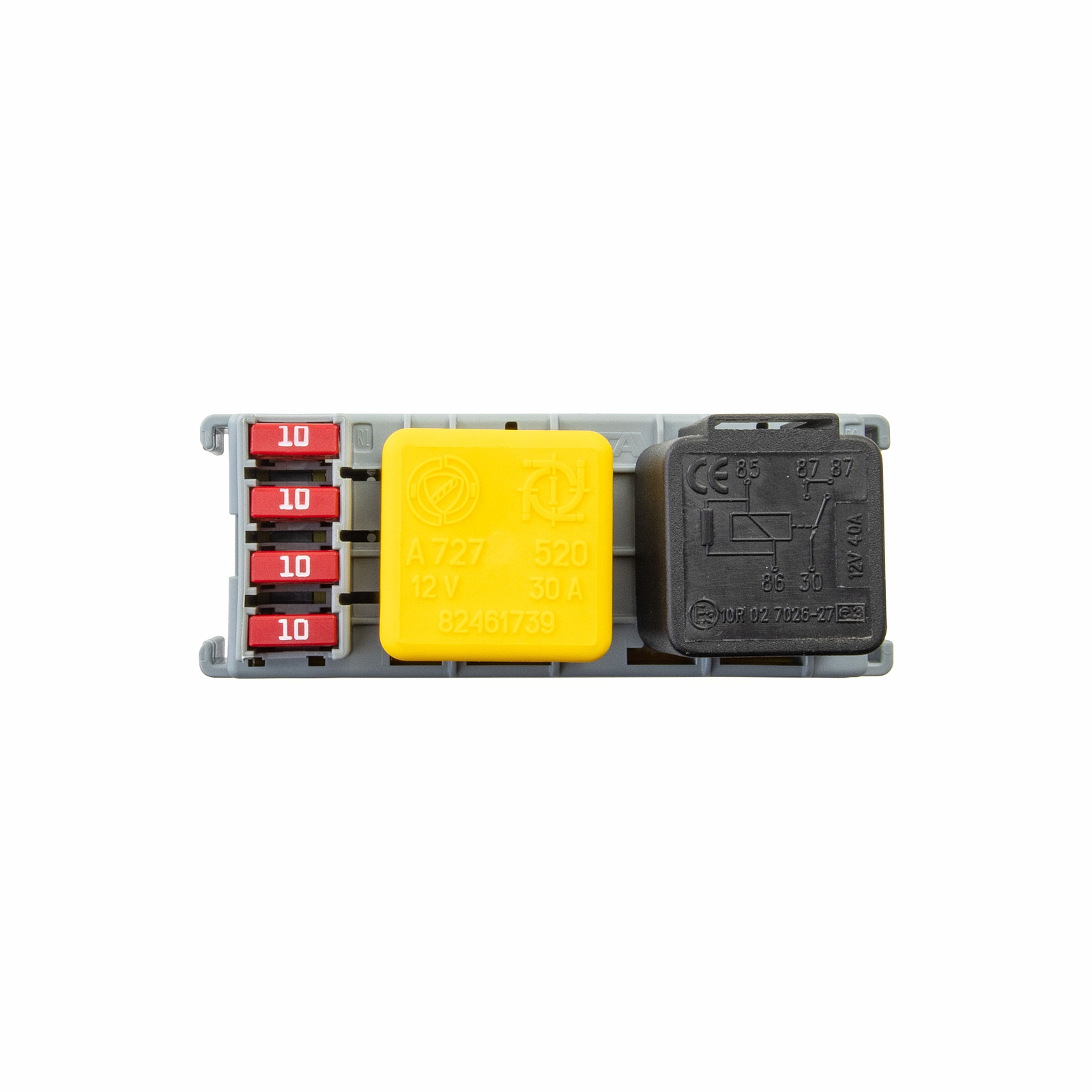

Модульный блок позволяет установить четыре предохранителя типоразмера Мини (MINI) от 2 до 30А и два реле типоразмера Мини (MINI) до 40А, 4-х или 5-ти контактных.

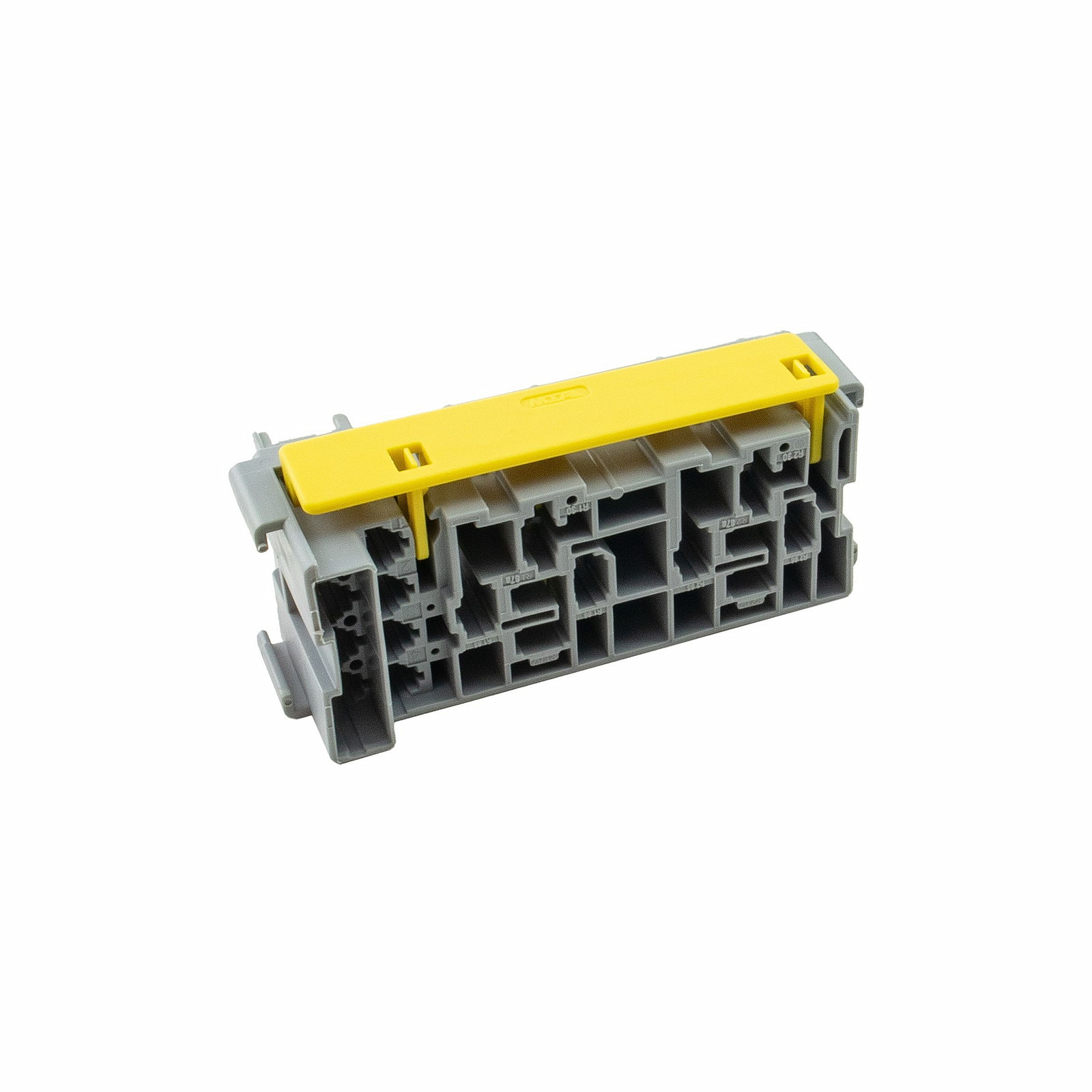

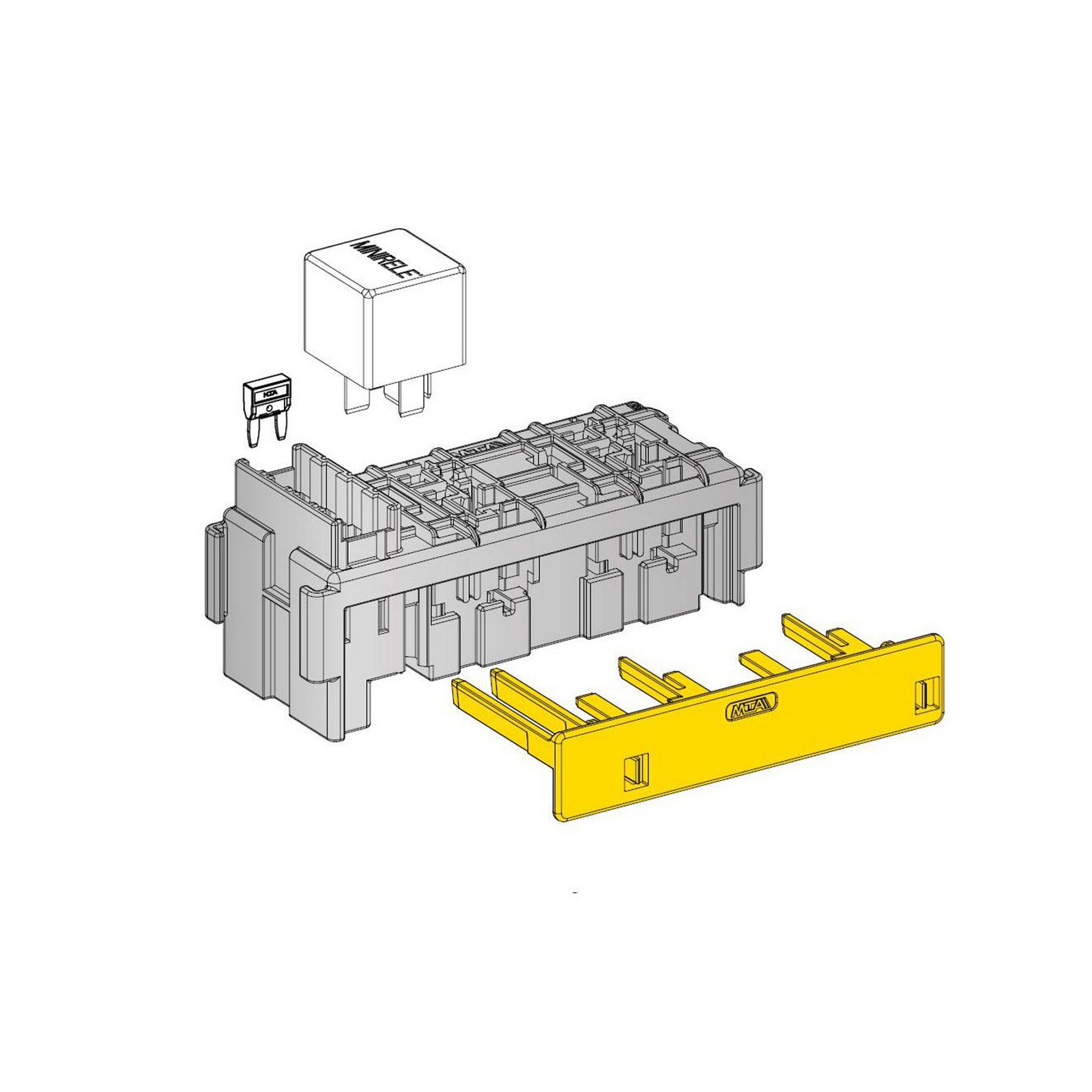

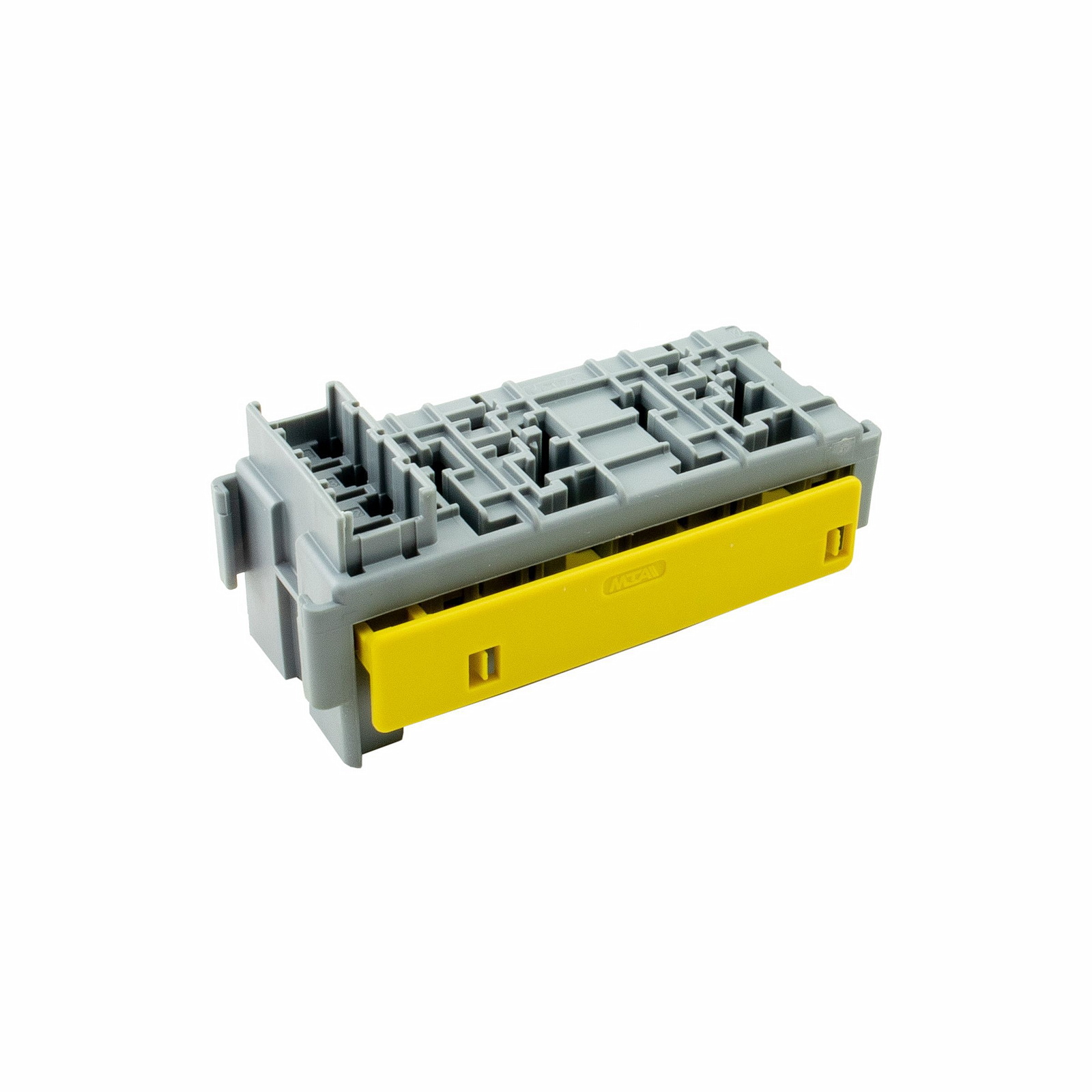

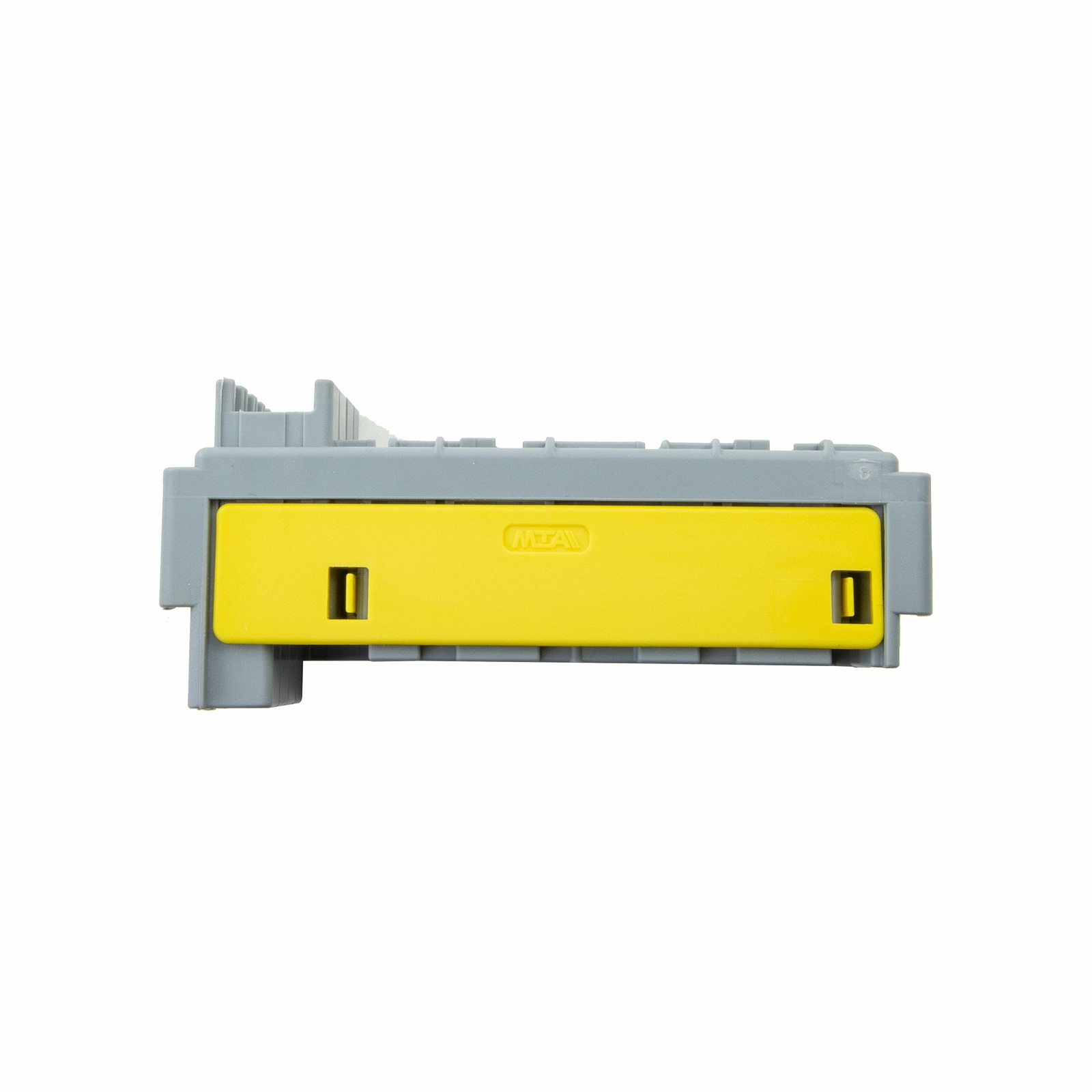

В комплекте с модулем идет вторичный замок для надежной фиксации клемм в корпусе модуля. Его использование полностью исключает самопроизвольное извлечение клемм из модуля при агрессивной эксплуатации транспортного средства.

Модульный блок выполнен из полиамида армированного, средней плотности (PA66 MD25), за счет чего обладает повышенной износоустойчивостью.

Дополнительные комплектующие (в комплект не входят).

Клеммы для модульного блока:

• Клемма неизолированная F630E (MTA) сечение 0.35-0.5 мм2
• Клемма неизолированная F630E (MTA) сечение 0.75-1.5 мм2
• Клемма неизолированная F630E (MTA) сечение 2.0-3.0 мм2
• Клемма неизолированная F630E (MTA) сечение 4.0-6.0 мм2
• Клемма неизолированная MINI F280 (MTA) сечение 0.35-0.75 мм2
• Клемма неизолированная MINI F280 (MTA) сечение 1.0-2.0 мм2
• Клемма неизолированная MINI F280 (MTA) сечение 2.5-4.0 мм2
• Клемма неизолированная MINI F280 BUS BAR (MTA) сечение 1.0-2.0 мм2
• Клемма неизолированная MINI F280 BUS BAR (MTA) сечение 2.5-4.0 мм2
Для монтажа модульных блоков и объединение их в системы управления электропитанием автомобиля необходимо использовать держатели и рамки в различных вариантах.

• Держатель одного модуля (MTA), артикул 0101580, 0301580. Для монтажа одного модуля необходимо 2 держателя;
• Держатель двух модулей (MTA), артикул 0100699, 0300699. Для монтажа одного модуля необходимо 2 держателя;
• Рамка под модули 4-секционная (MTA), артикул 0101520, 0301520;
• Рамка под модули 5-секционная (MTA), артикул 0101450, 0301450;
• Рамка под модули 5-секционная с защелками (MTA), артикул 0101706, 0301706;
• Рамка под модули 12-секционная (MTA), артикул 0101680, 0301680;
• Скоба для соединения модулей (MTA), артикул 0301620.

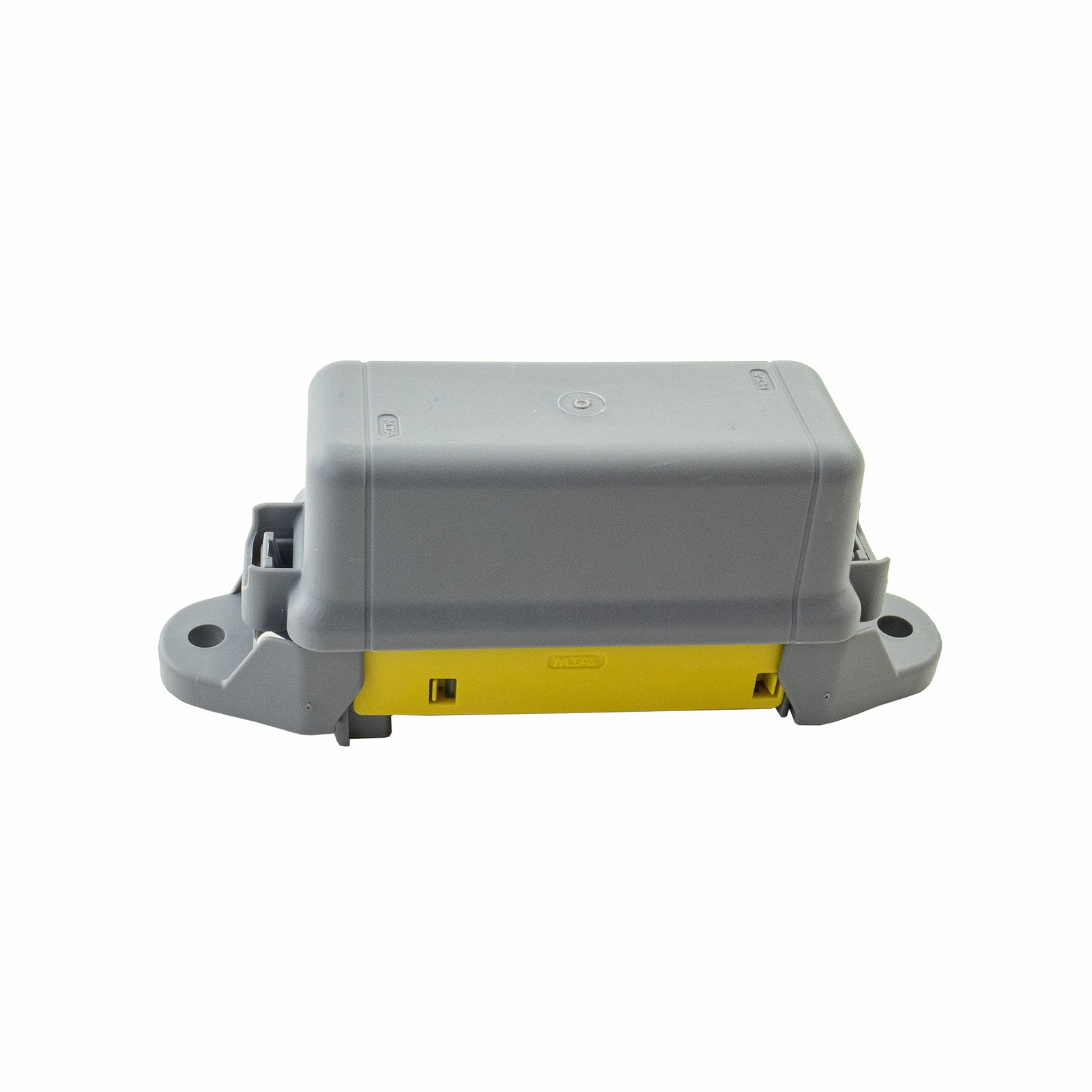

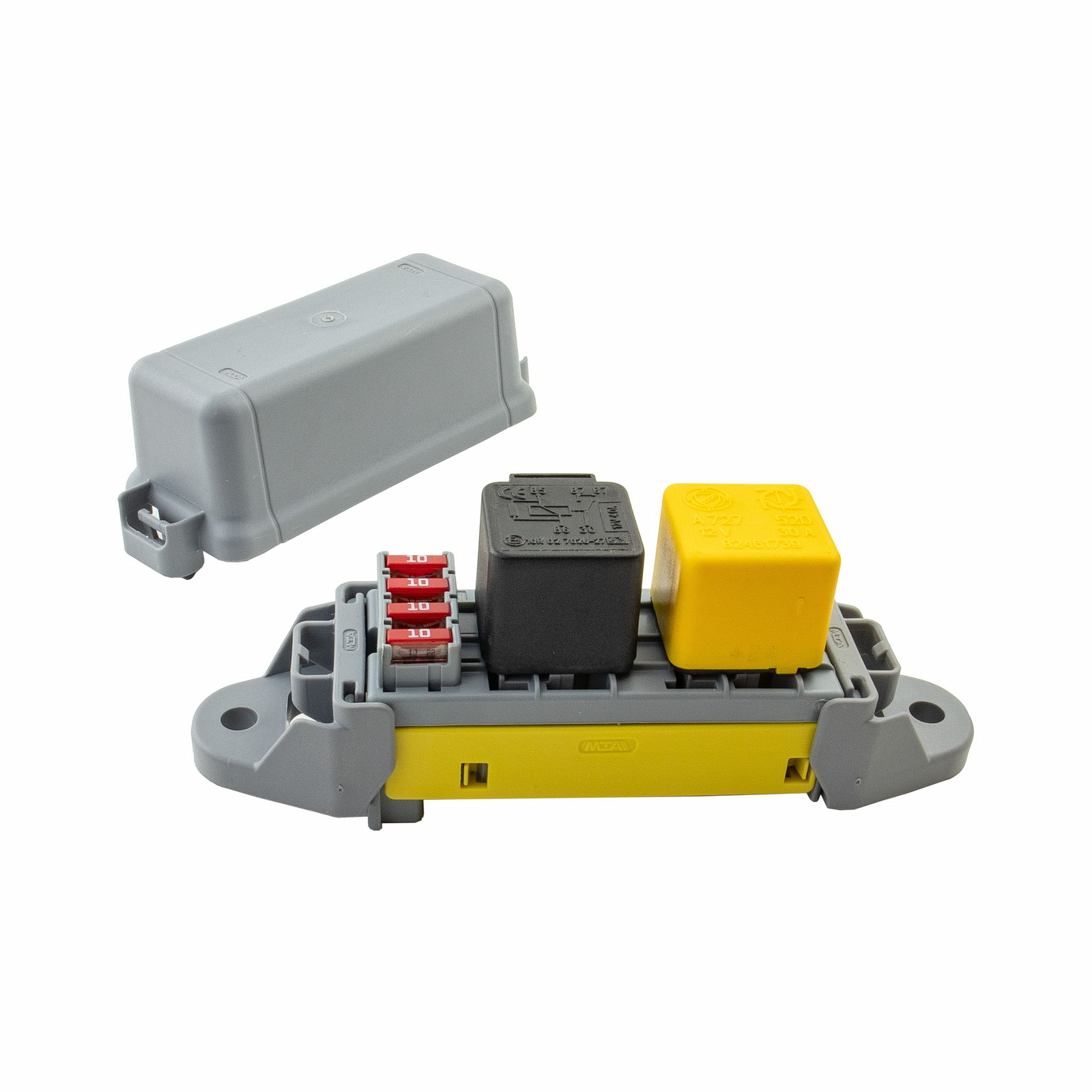

Для защиты компонентов модульной системы от внешних факторов используются крышки и фиксаторы для каждого из вариантов держателей.

• Крышка держателя модуля 1-секционная (MTA), артикул 0101590, 0301590;
• Крышка держателя модулей 2-секционная (MTA), артикул 0101550, 0301550;
• Крышка рамки модулей 4-секционная (MTA), артикул 0101530, 0301530;
• Крышка рамки модулей 5-секционная (MTA), артикул 0101540, 0301540;
• Крышка рамки модулей 5-секционная с защелками (MTA), артикул 0101707, 0301707;
• Фиксатор реле для модулей 0301450; 0301706; 0301520 (MTA), артикул 0301630.

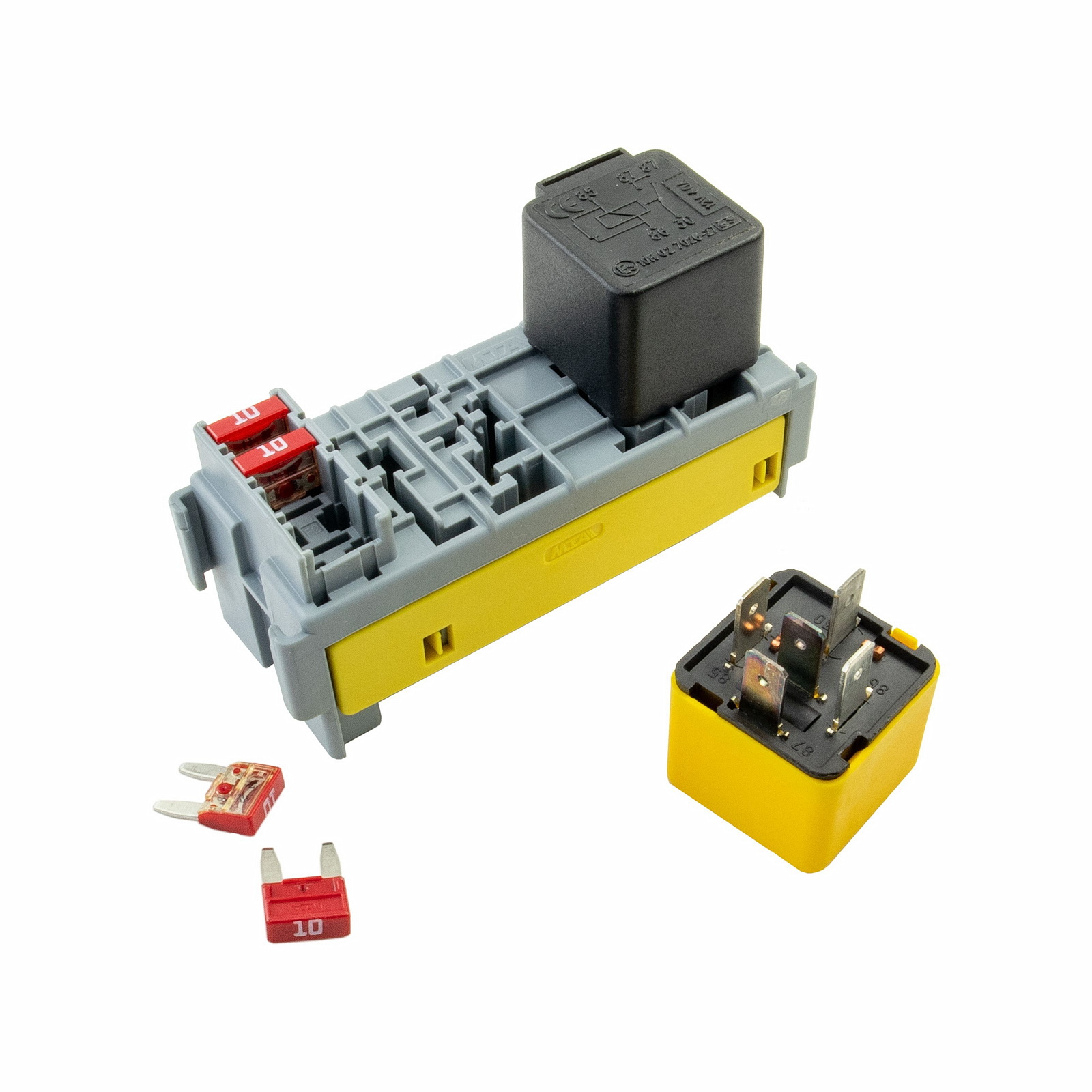

Компоненты для модульного блока:

• Предохранители типоразмера Мини (Mini)
• Реле типоразмера Мини (Mini)

Технические параметры:
Назначение: для предохранителей и реле;
Количество предохранителей: 4;
Типоразмер предохранителей: Мини;
Количество реле: 2;
Типоразмер реле: Мини;

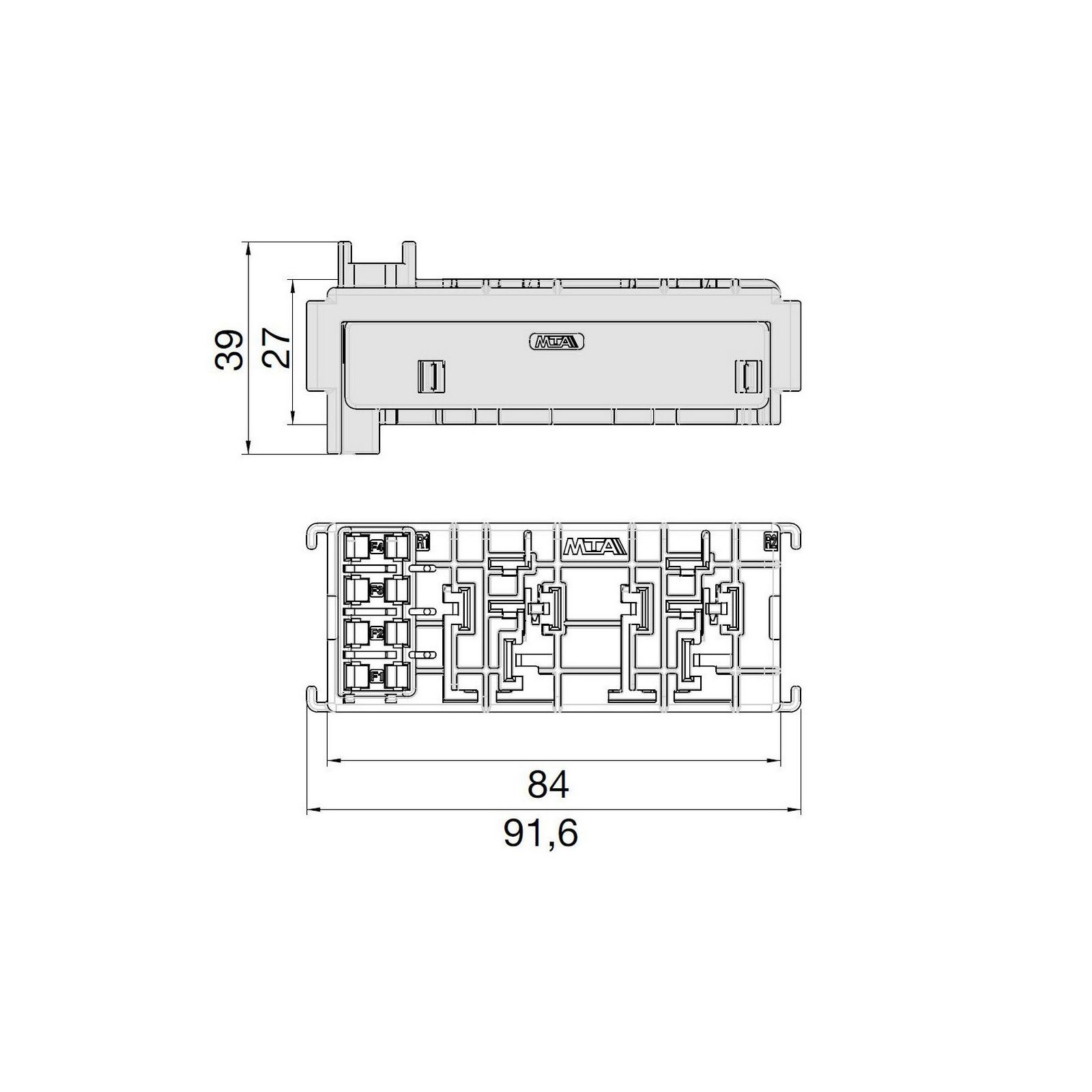

Размер (ДхШхВ, мм): 91,6 х 35 х 39;
Материал: полиамид, армированный средней плотности (PA66 MD25).

Производитель: MTA (Италия)
Артикул: 0101504
<
