Рамка под модули 4-секционная (MTA)

Рамка под модули 4-х секционная (МТА)

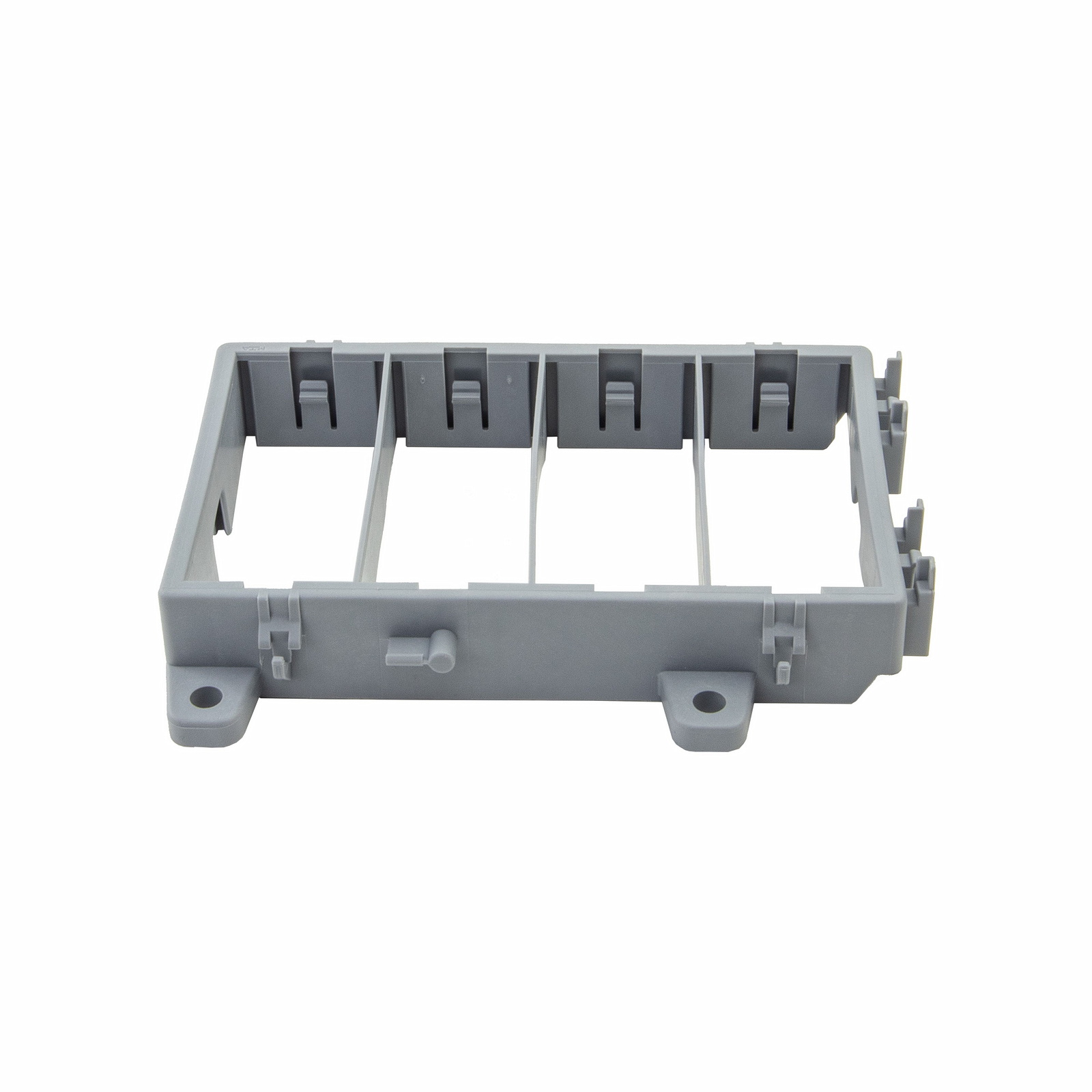

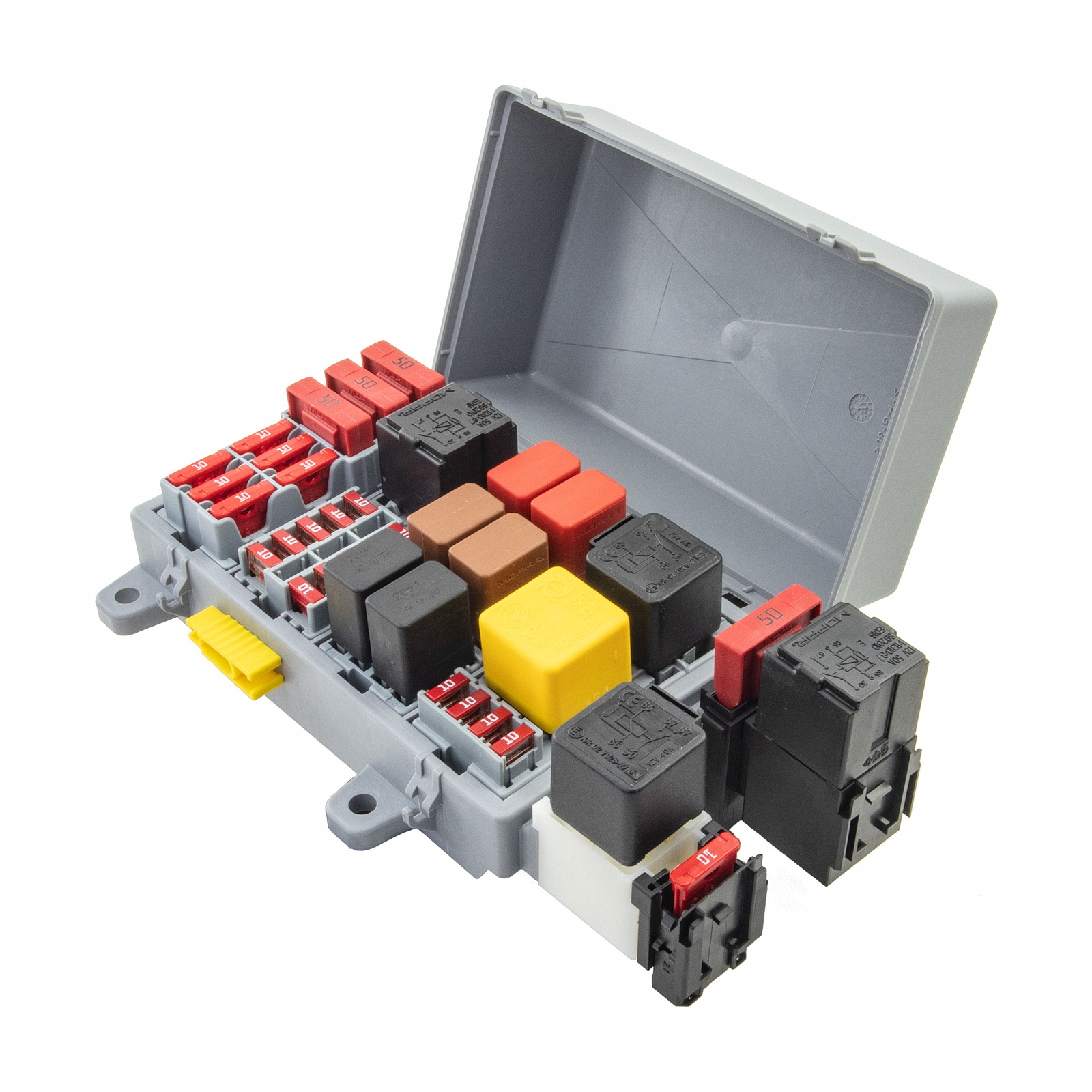

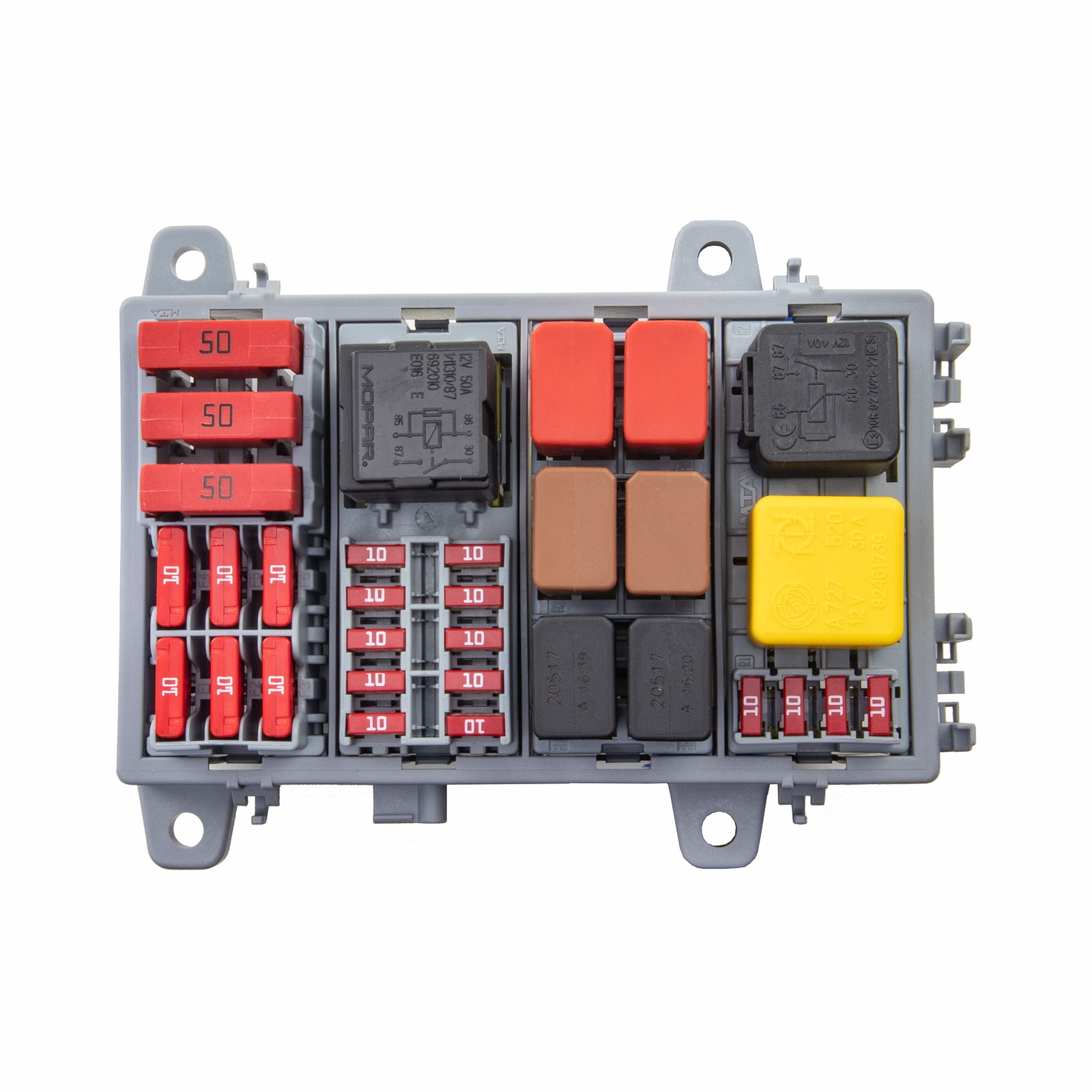

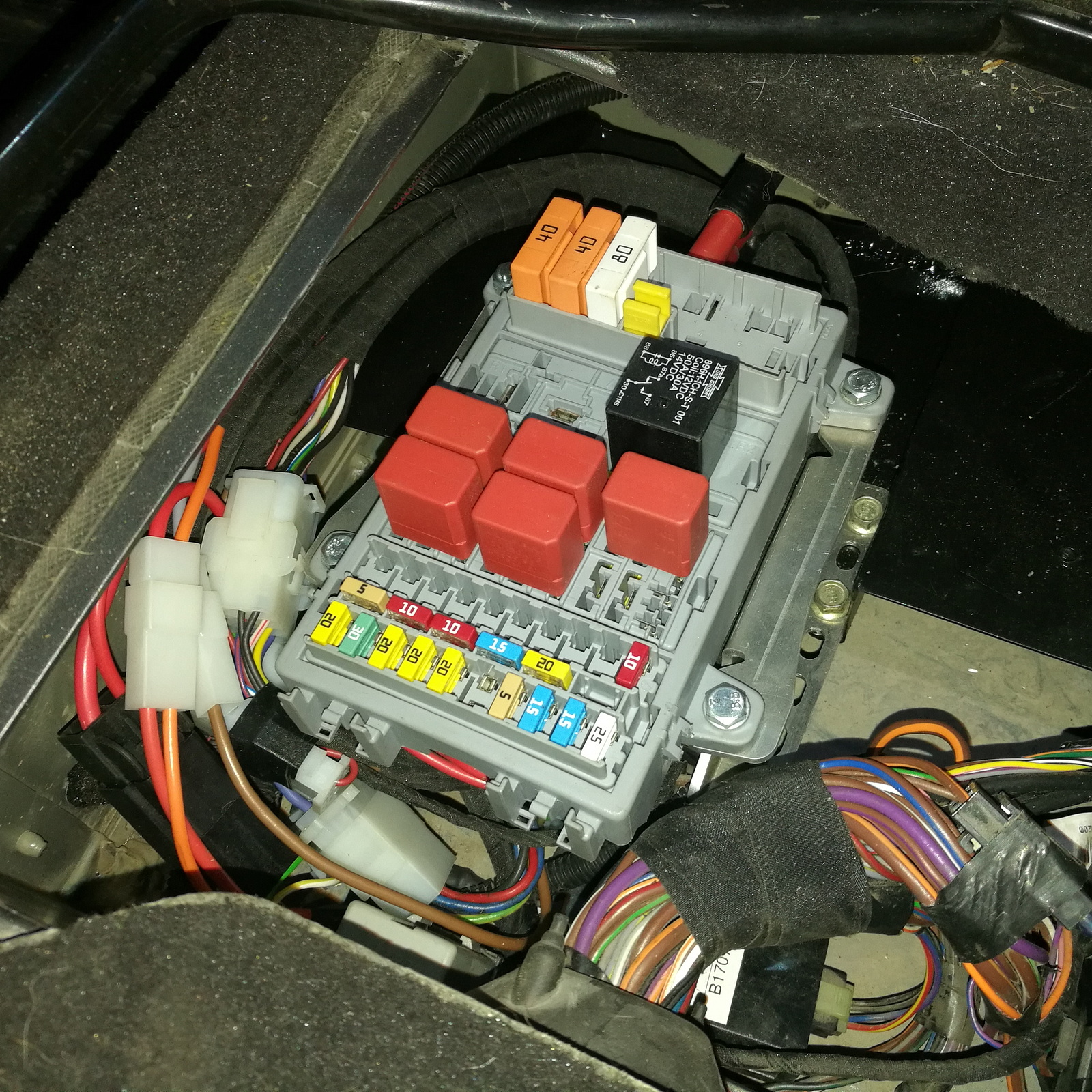

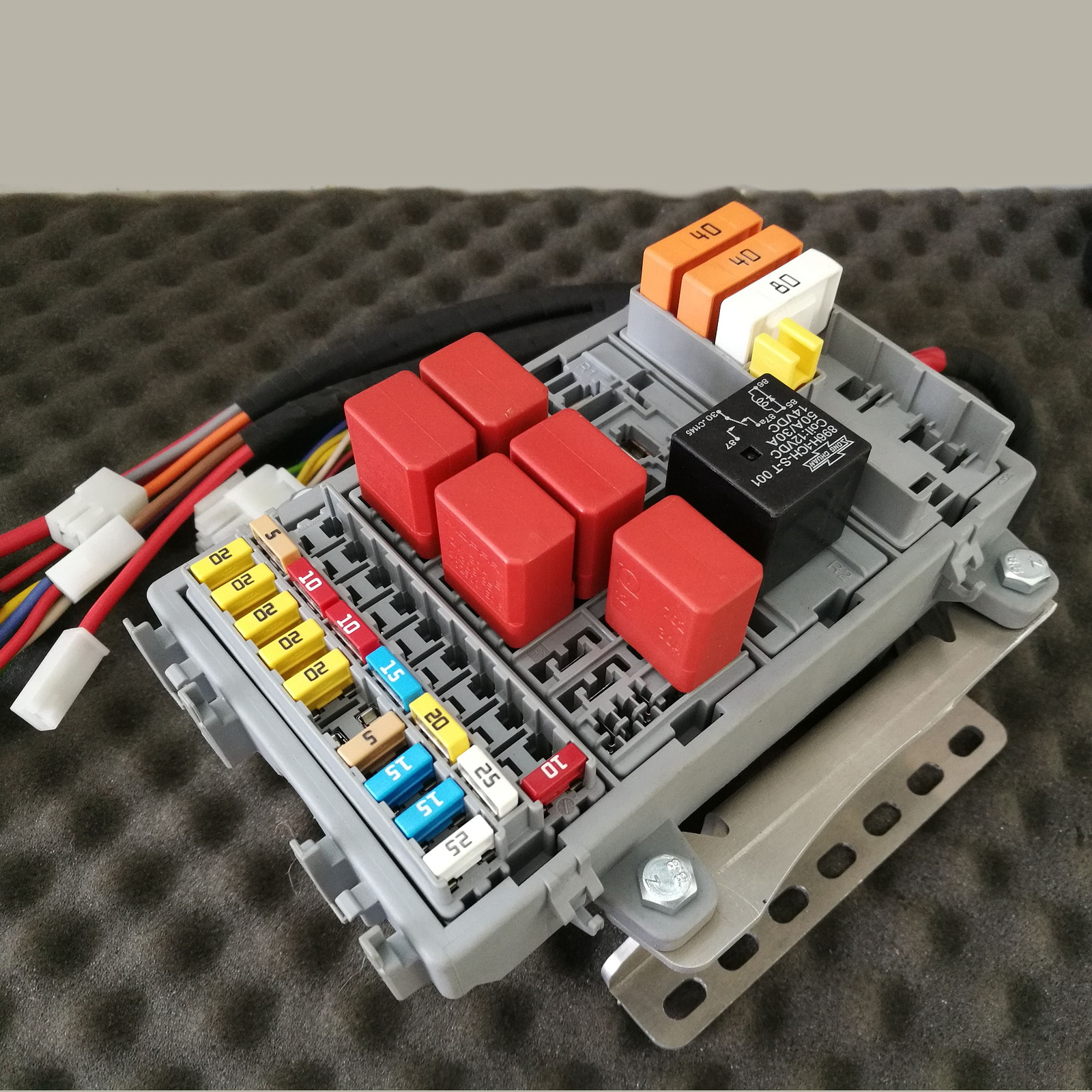

Рамка предназначена для компактного и надежного размещения до четырех модульных блоков производства МТА одновременно. Все блоки имеют единый габарит (ДхШ) и единую систему фиксации в рамке. Поэтому с помощью данной рамки можно связать в единую систему четыре модуля с различным наполнением предохранителями и реле.

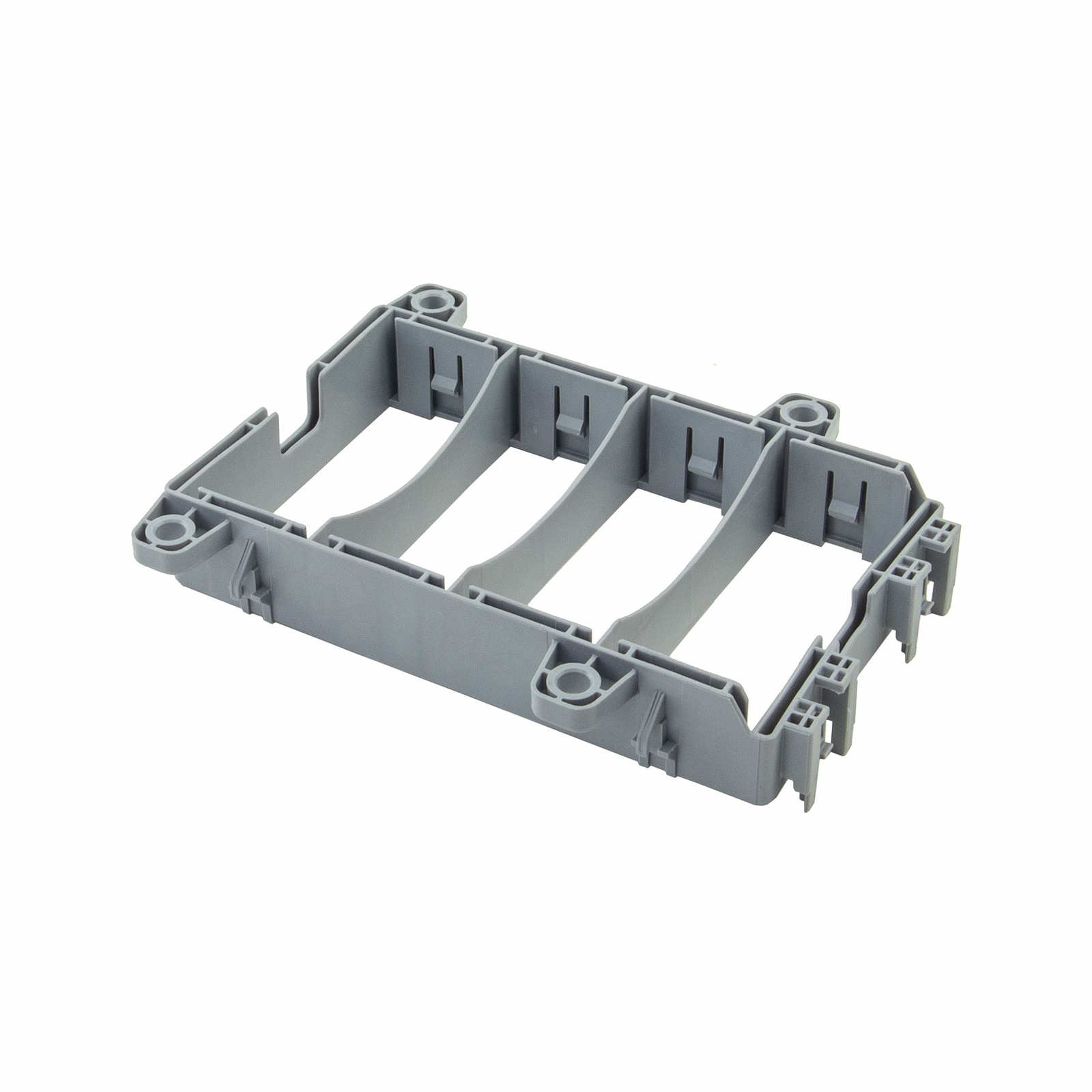

Крепеж рамки осуществляется с помощью отформированных на корпусе кронштейнов с запрессованными в отверстия металлическими втулками внутренним диаметром 7 мм.
Рамка выполнена из полипропилена с армированием из стекловолокна за счет чего обладает повышенной износоустойчивостью, как самой рамки в целом, так и системы фиксации модулей, что позволит производить многократную их замену без потери качества фиксации.

Используется со следующими комплектующими (в комплект не входят):

• Модуль предохранителей MAXIVAL (MTA), артикул 0101470, 0301470;
• Модуль предохранителей MAXIVAL/UNIVAL (MTA), артикул 0101600, 0301600;
• Модуль предохранителей MINIVAL (MTA), артикул 0101460, 0301460;
• Модуль предохранителей MINIVAL/MAXICOMPACT/M8C (MTA), артикул 0101697, 0301697;
• Модуль предохранителей и реле MINIVAL/DIODE/MICRO280 (MTA), артикул 0101698, 0301698;
• Модуль предохранителей и реле MAXICOMPACT/MAXI/MICRO (MTA), артикул 0101695, 0301695;
• Модуль предохранителей и реле MINIVAL/MAXI (MTA), артикул 0101510, 0301510;
• Модуль предохранителей и реле MINIVAL/MICRO 6/4 шт (MTA), артикул 0101560, 0301560;
• Модуль предохранителей и реле MINIVAL/MICRO 8/4 шт (MTA), артикул 0101564, 0301564;
• Модуль предохранителей и реле MINIVAL/MINI (MTA), артикул 0101504, 0301504;
• Модуль реле MAXI (MTA), артикул 0101660, 0301660;
• Модуль реле MICRO (MTA), артикул 0101484, 0301484;
• Модуль реле MINI (MTA), артикул 0101500, 0301500;
• Модуль реле MINI/MAXI (MTA), артикул 0101494, 0301494.

На корпусе рамки сформированы кронштейны для крепления дополнительных компонентов, таких как:

• Держатель реле MAXI наборный (MTA), артикул 4410247;
• Держатель реле MINI наборный, артикул 4410245;
• Держатель предохранителя MAXIVAL наборный (MTA), артикул 0100390, 0300390, 3001001;
• Держатель предохранителя UNIVAL влагостойкий (MTA), артикул 0301301, 0301305, 0301307, 0301310, 0301315, 0301320, 0301325, 0301330;
• Держатель предохранителя UNIVAL наборный с фиксирующими крыльями (MTA), артикул 0100400, 0300400.

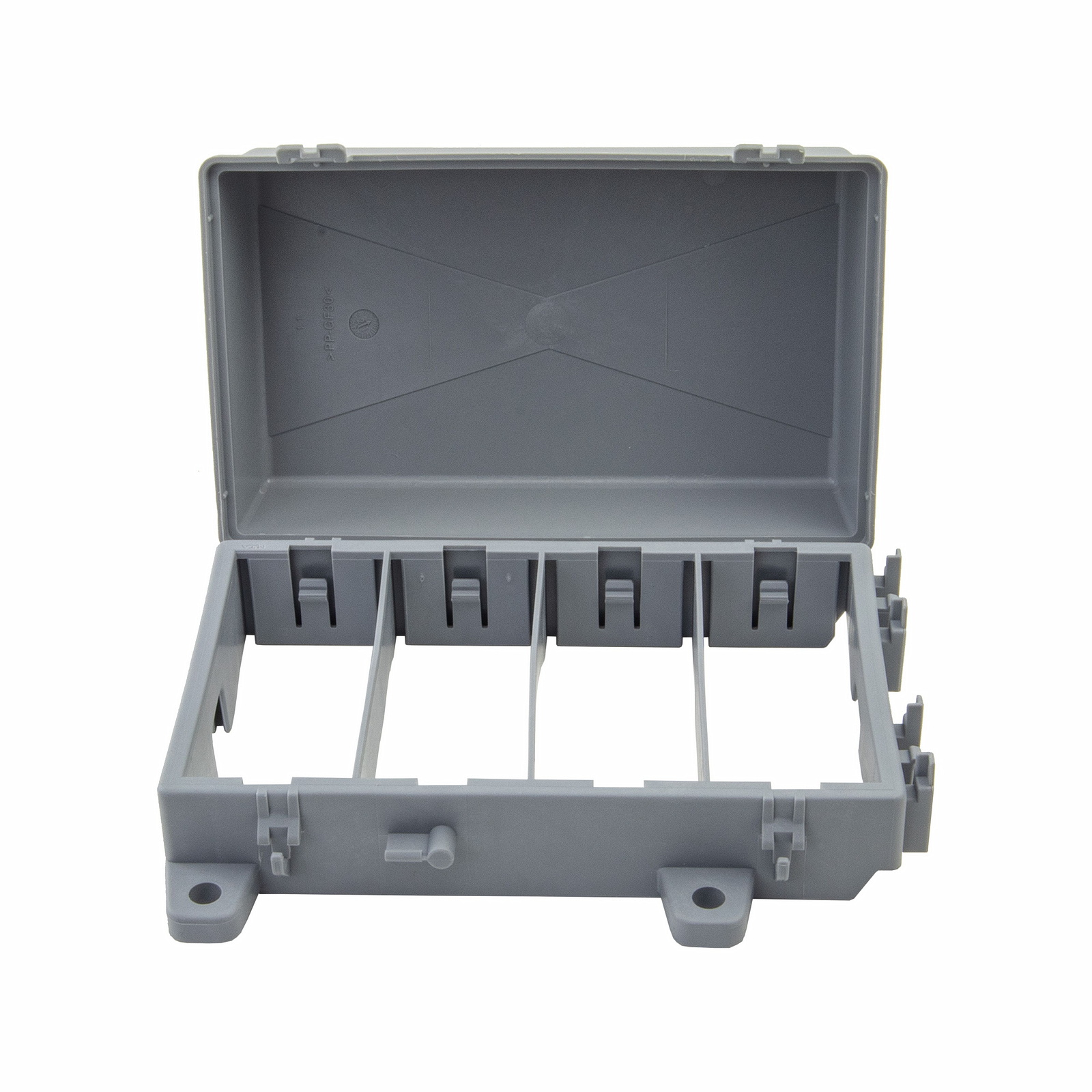

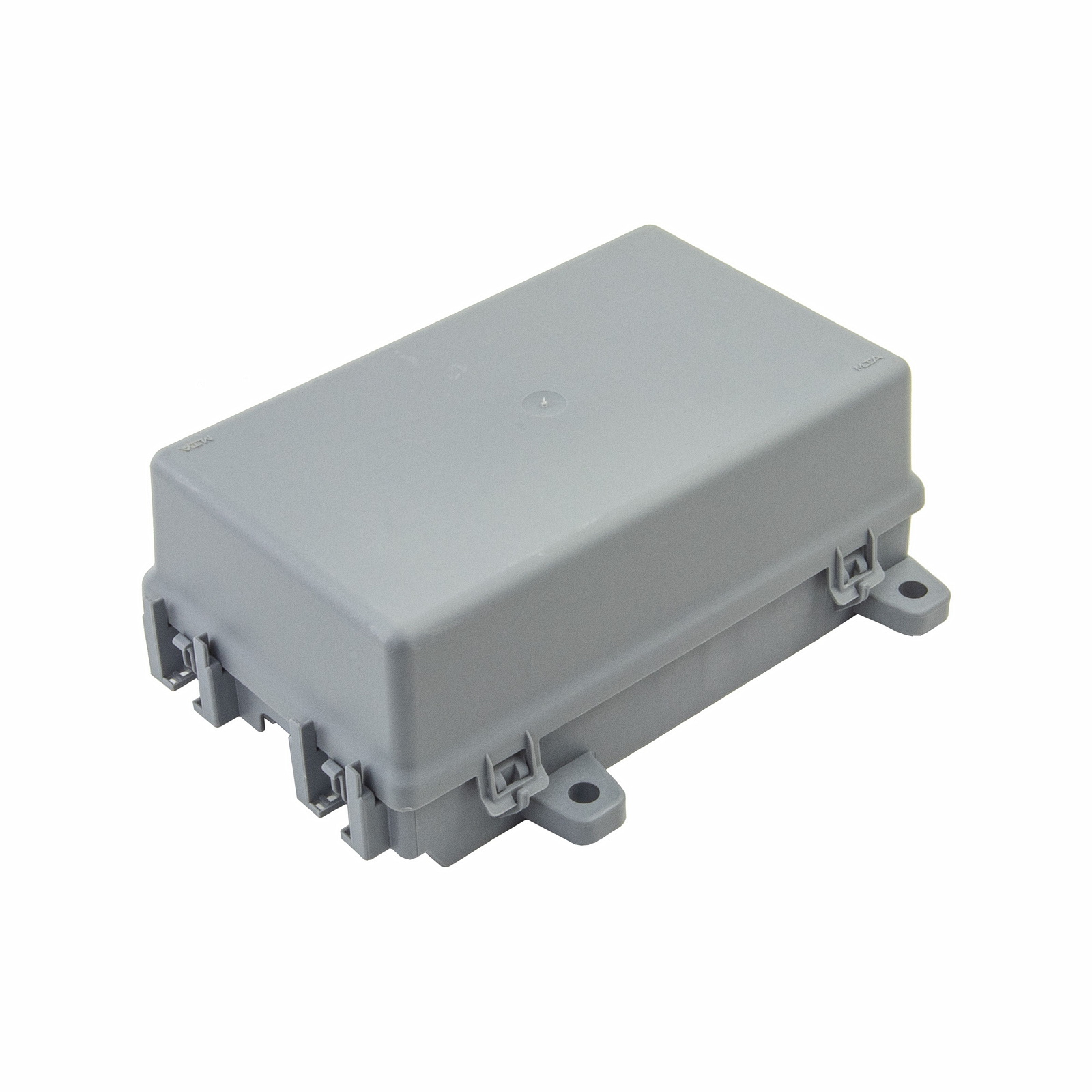

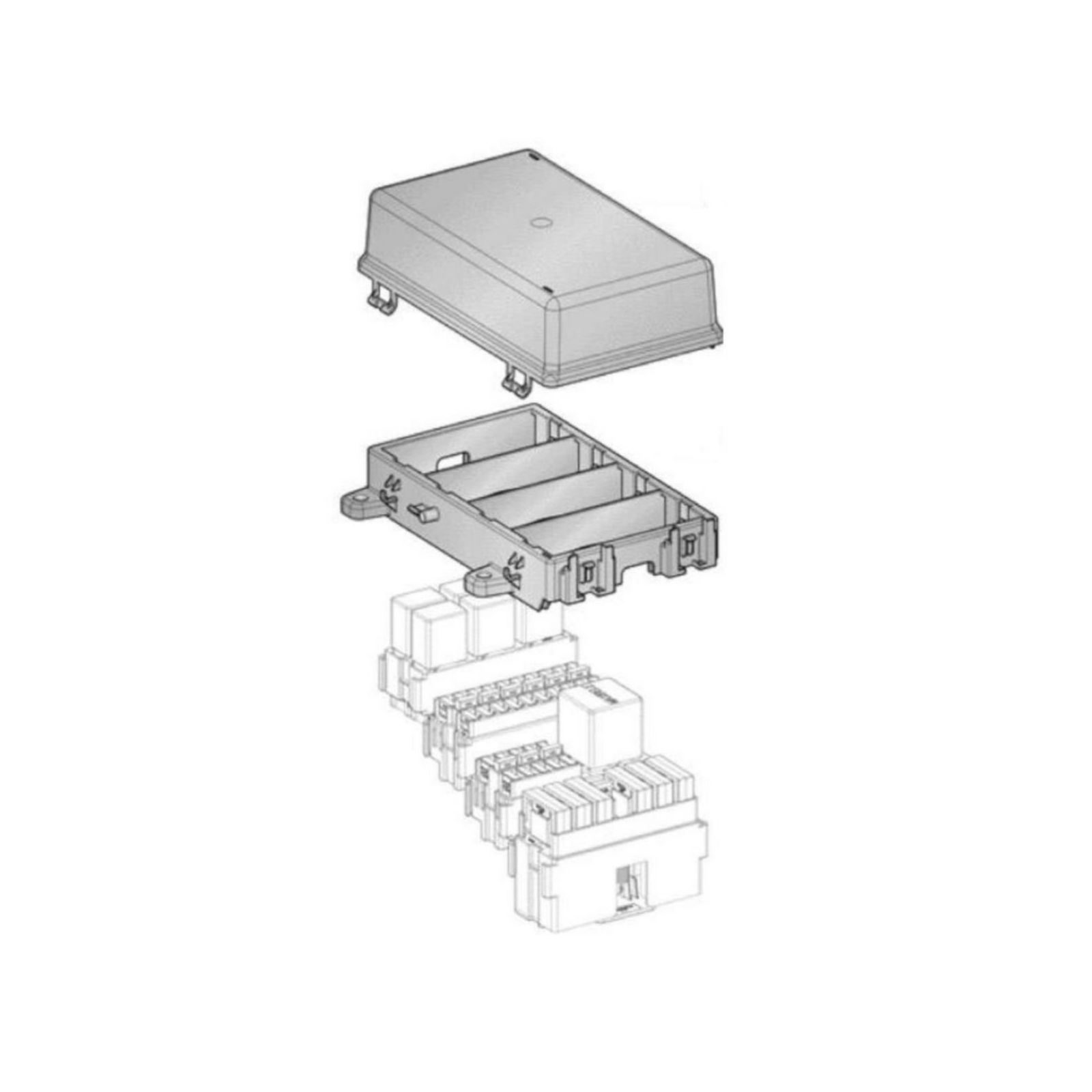

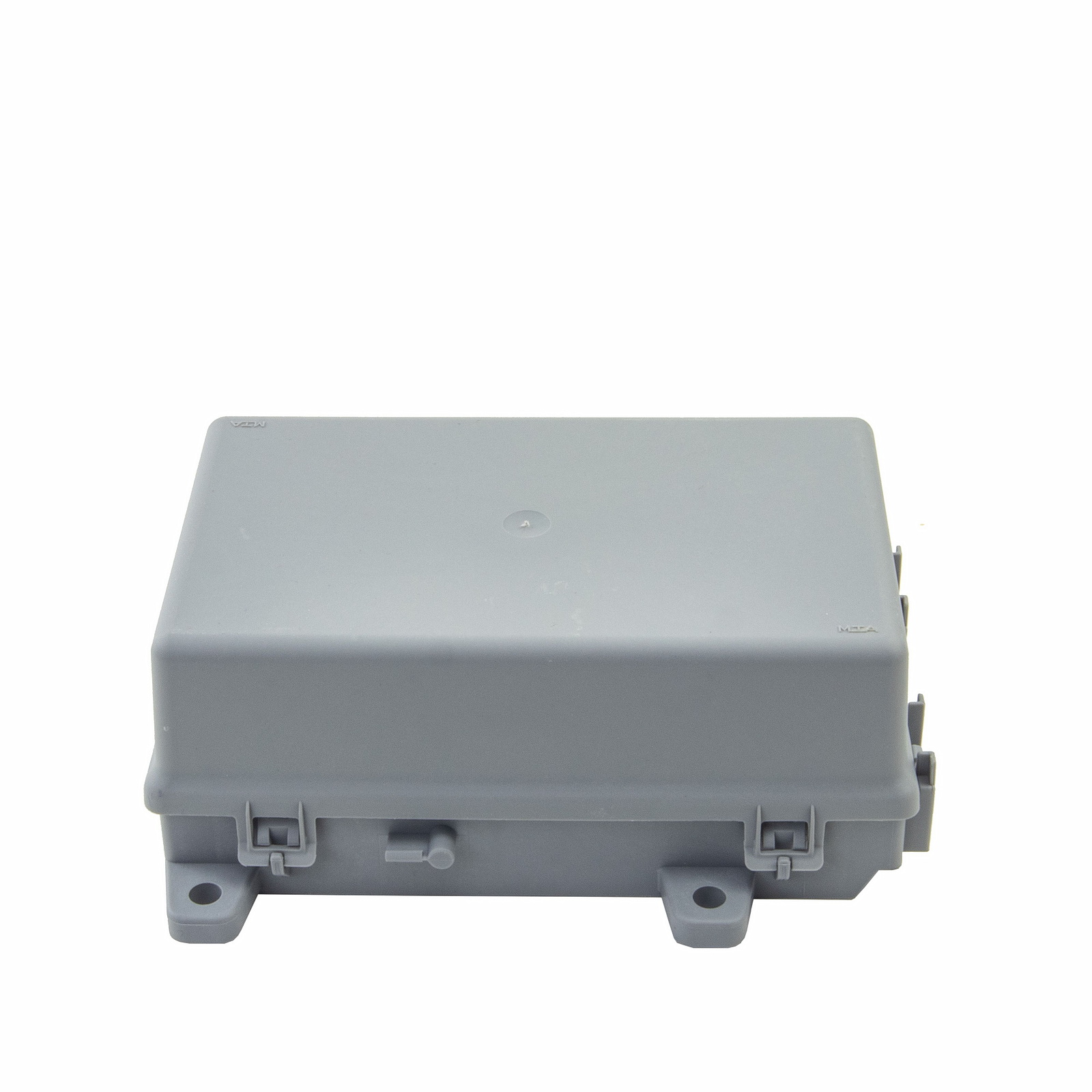

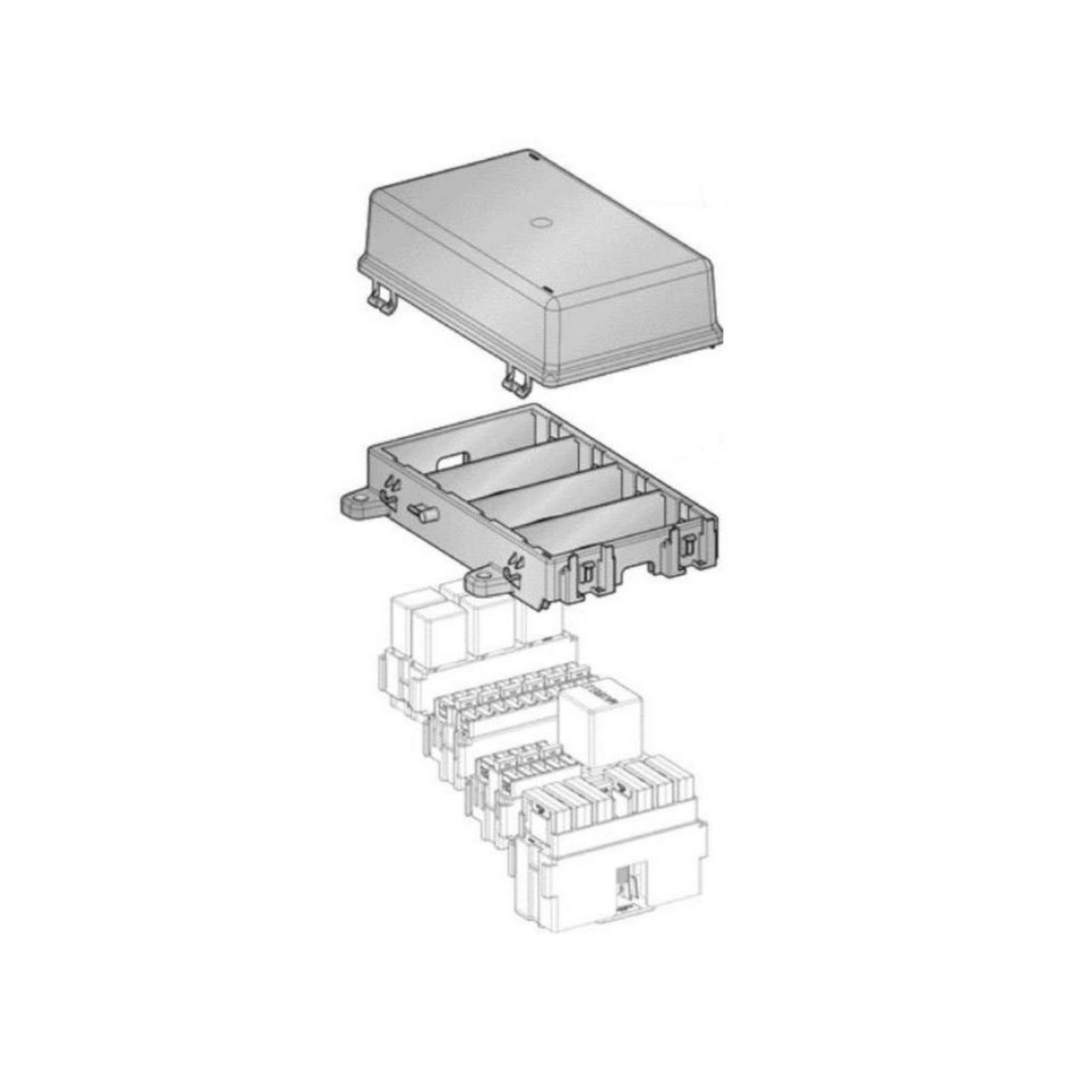

Для защиты всех модулей и их компонентов от внешнего механического воздействия рамка может комплектоваться 4-х секционной крышкой.

• Крышка рамки модулей 4-секционная (MTA), артикул 0101530, 0301530.

При необходимости вместо крышки можно использовать индивидуальные фиксаторы реле для каждого установленного модуля.

• Фиксатор реле для модулей 0301450; 0301706; 0301520 (MTA).

Можно приобрести данную рамку в комплекте с крышкой:

• Рамка под модули 4-секционная с крышкой (MTA) комплект.

Технические характеристики.
Материал: полипропилен с армированием стекловолокном (PPGF30);

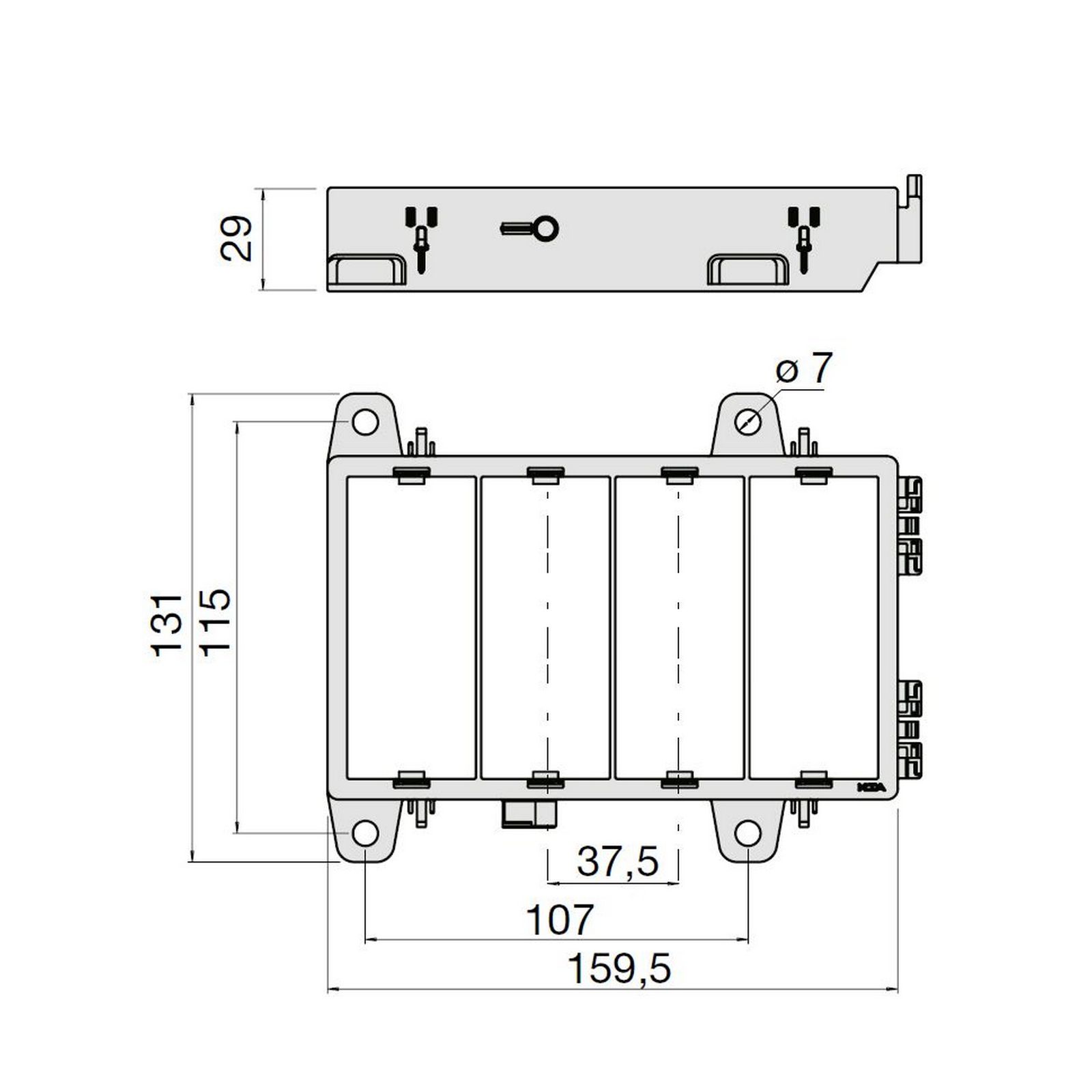

Размер (ДхШхВ, мм): 159,5 х 131 х 29.

Производитель: MTA (Италия)
Артикул: 0101520, 030152
