Рамка для модулей 5-секционная (MTA) с защелками

Рамка под модули 5 секционная с защелками (МТА)

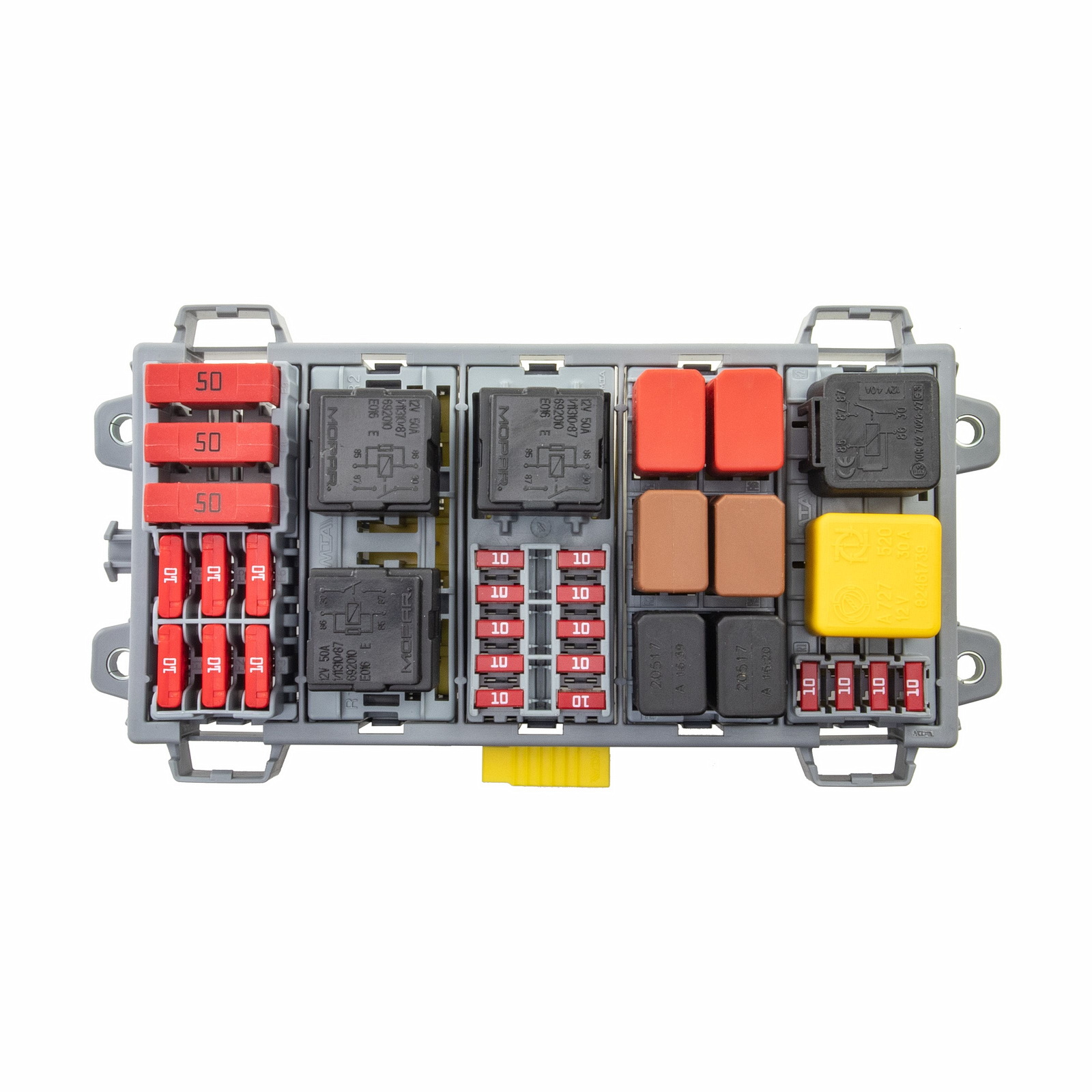

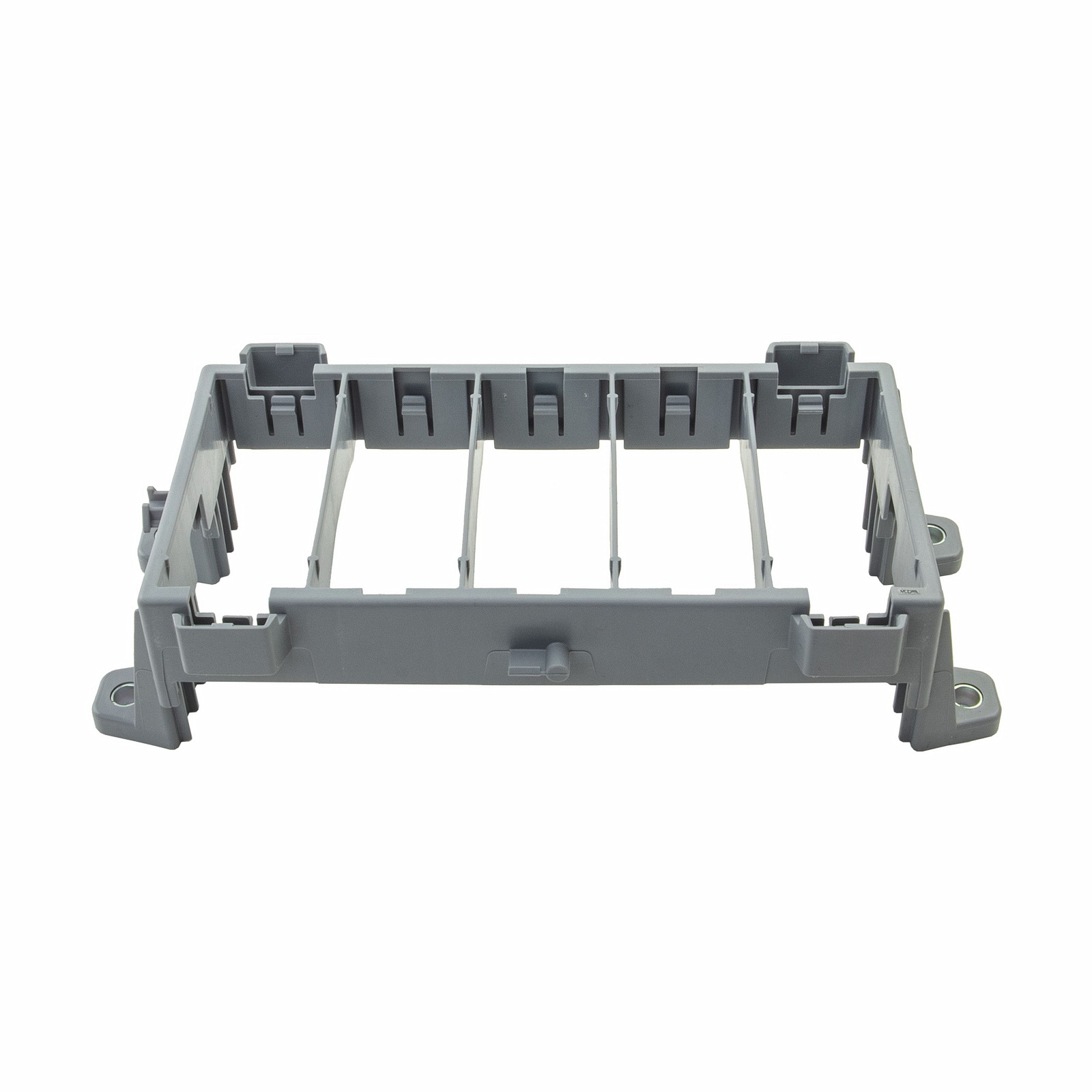

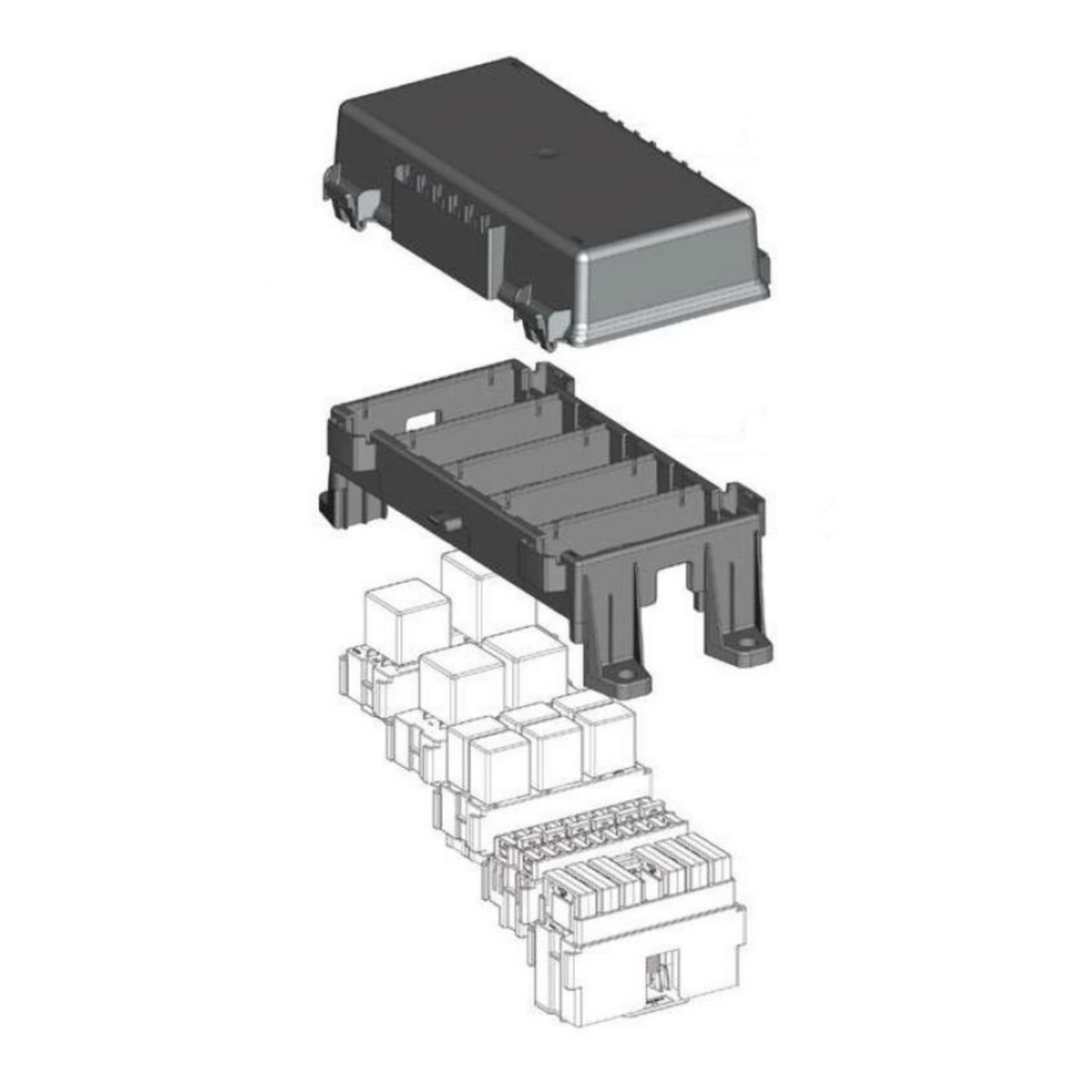

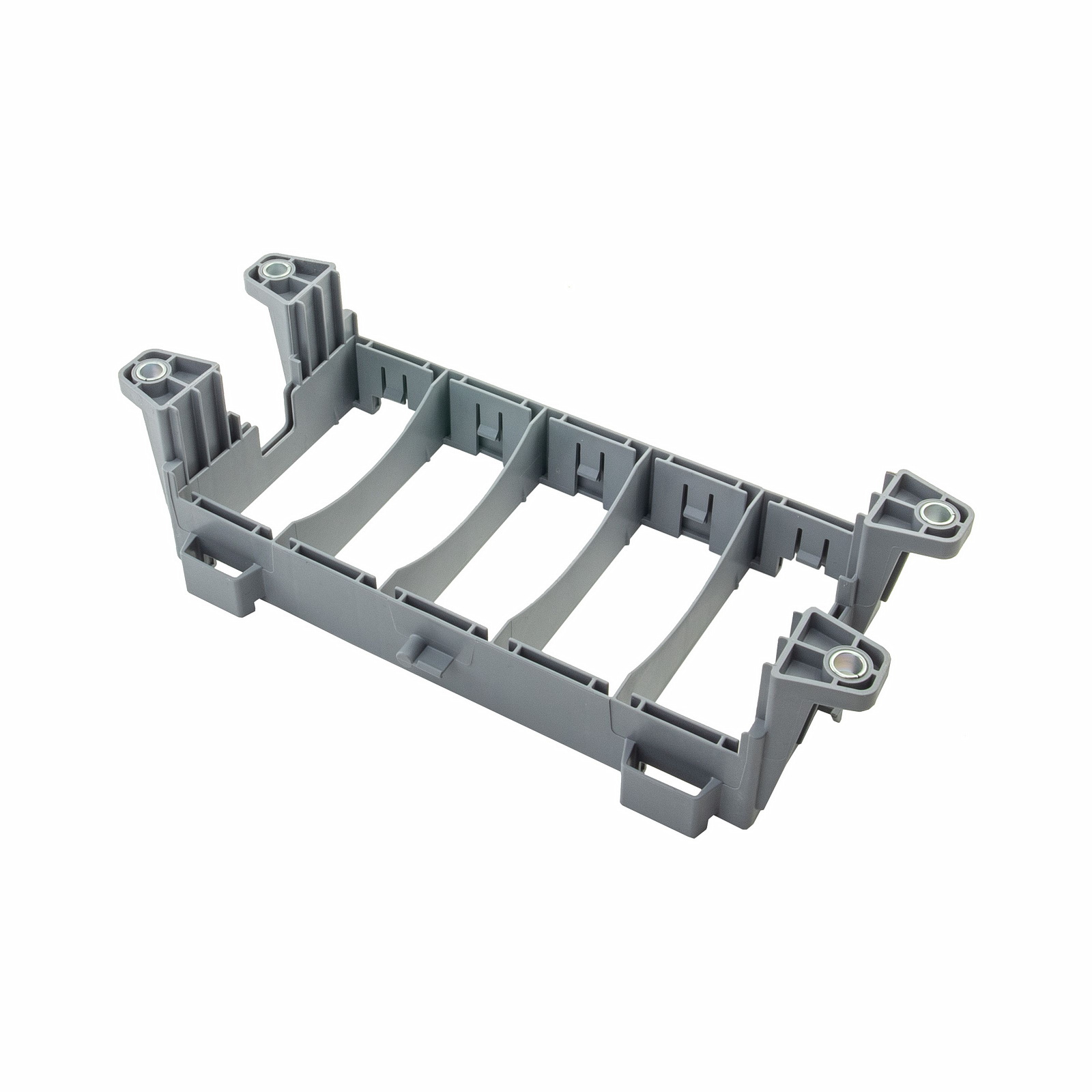

Рамка предназначена для компактного и надежного размещения до пяти модульных блоков производства МТА одновременно. Все блоки имеют единый габарит (ДхШ) и единую систему фиксации в рамке. Поэтому с помощью данной рамки можно объединить в единую систему пять модулей с различным наполнением предохранителями и реле.
Крепеж рамки осуществляется с помощью отформированных на корпусе кронштейнов с запрессованными в отверстия металлическими втулками внутренним диаметром 7 мм.
Рамка выполнена из полипропилена с армированием из стекловолокна за счет чего обладает повышенной износоустойчивостью, как самой рамки в целом, так и системы фиксации модулей, что позволит производить многократную их замену без потери качества фиксации.

Используется со следующими комплектующими (в комплект не входят):

• Модуль предохранителей MAXIVAL (MTA), артикул 0101470, 0301470;
• Модуль предохранителей MAXIVAL/UNIVAL (MTA), артикул 0101600, 0301600;
• Модуль предохранителей MINIVAL (MTA), артикул 0101460, 0301460;
• Модуль предохранителей MINIVAL/MAXICOMPACT/M8C (MTA), артикул 0101697, 0301697;
• Модуль предохранителей и реле MINIVAL/DIODE/MICRO280 (MTA), артикул 0101698, 0301698;
• Модуль предохранителей и реле MAXICOMPACT/MAXI/MICRO (MTA), артикул 0101695, 0301695;
• Модуль предохранителей и реле MINIVAL/MAXI (MTA), артикул 0101510, 0301510;
• Модуль предохранителей и реле MINIVAL/MICRO 6/4 шт (MTA), артикул 0101560, 0301560;
• Модуль предохранителей и реле MINIVAL/MICRO 8/4 шт (MTA), артикул 0101564, 0301564;
• Модуль предохранителей и реле MINIVAL/MINI (MTA), артикул 0101504, 0301504;
• Модуль реле MAXI (MTA), артикул 0101660, 0301660;
• Модуль реле MICRO (MTA), артикул 0101484, 0301484;
• Модуль реле MINI (MTA), артикул 0101500, 0301500;
• Модуль реле MINI/MAXI (MTA), артикул 0101494, 0301494.

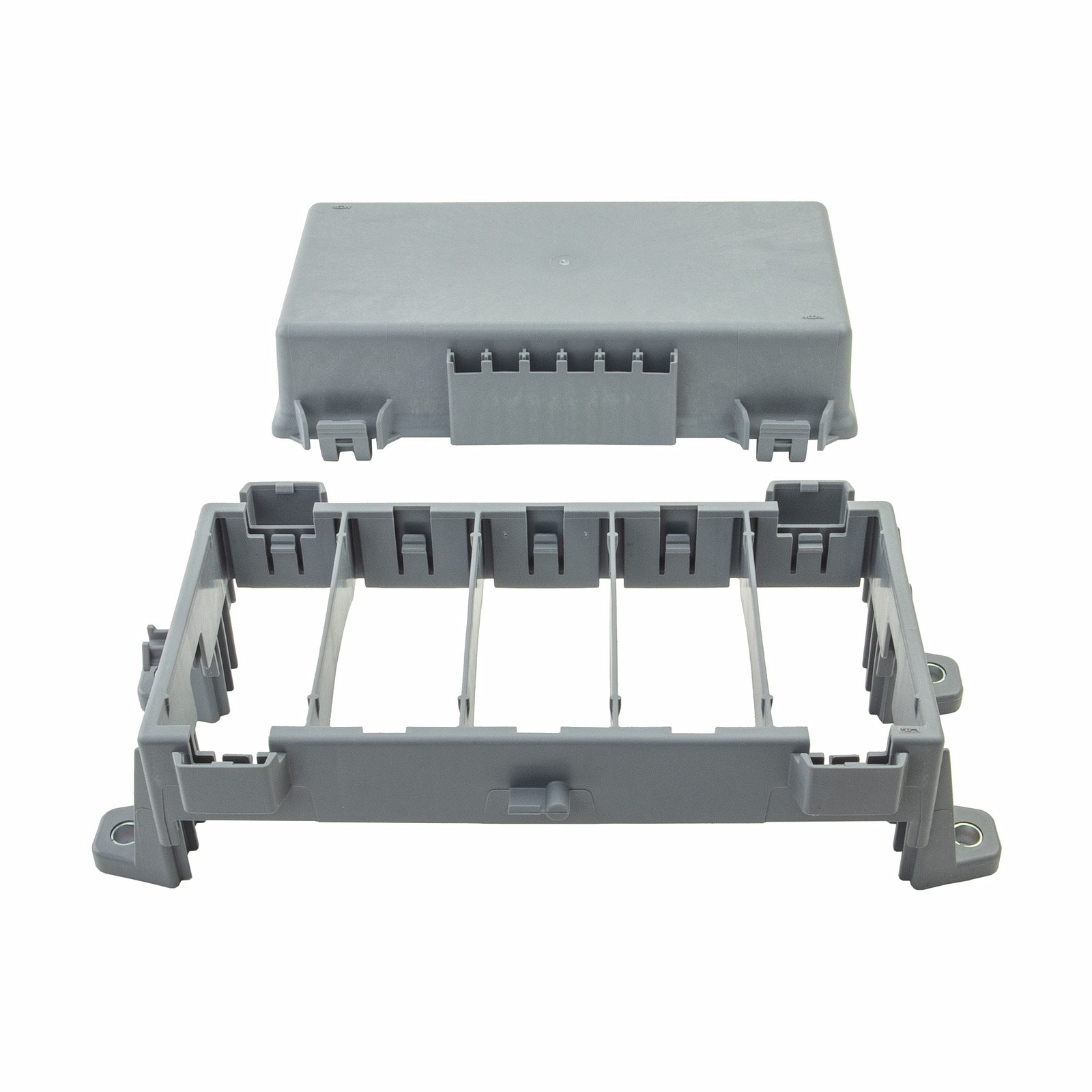

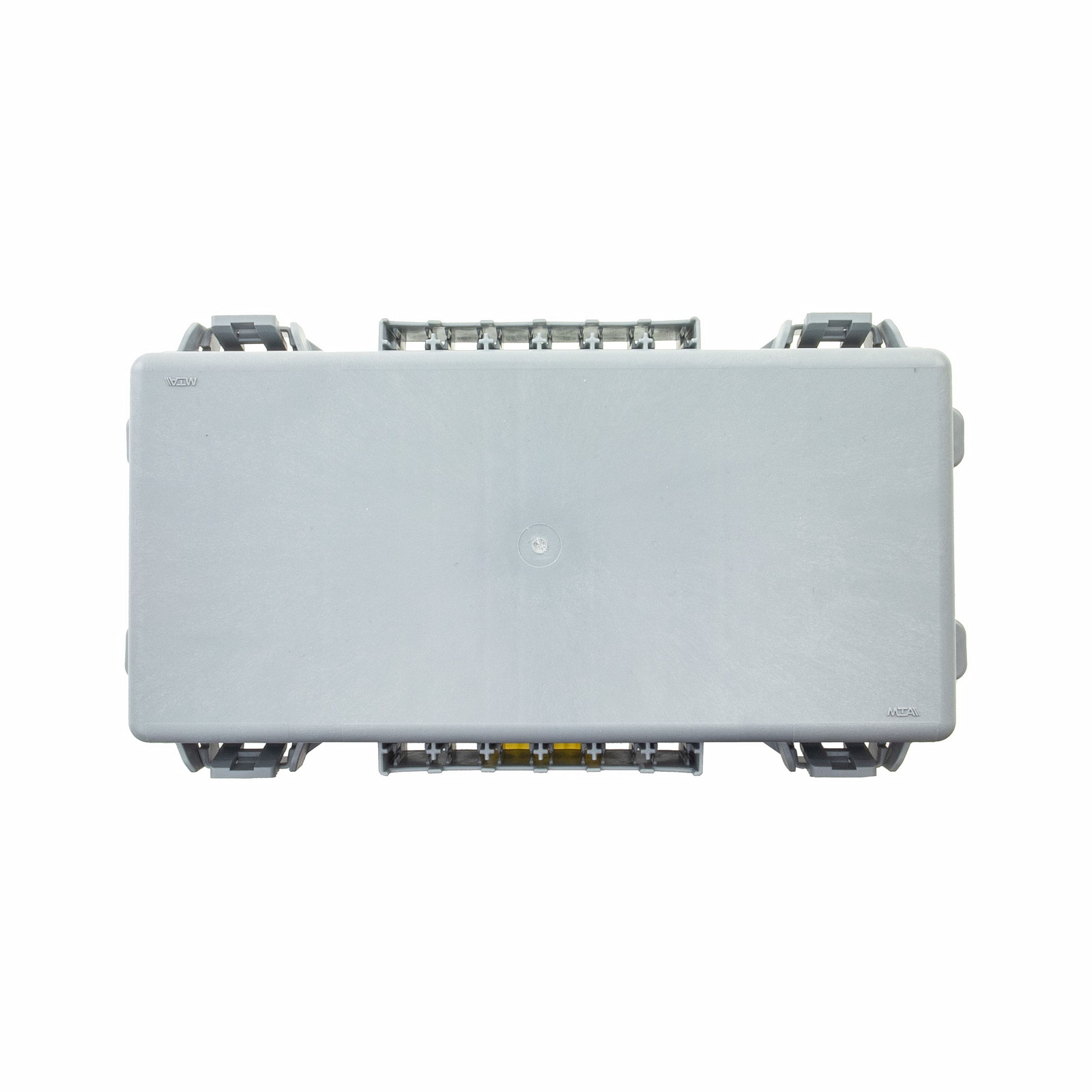

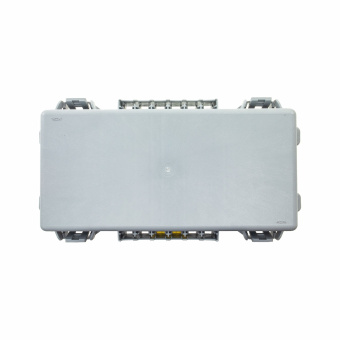

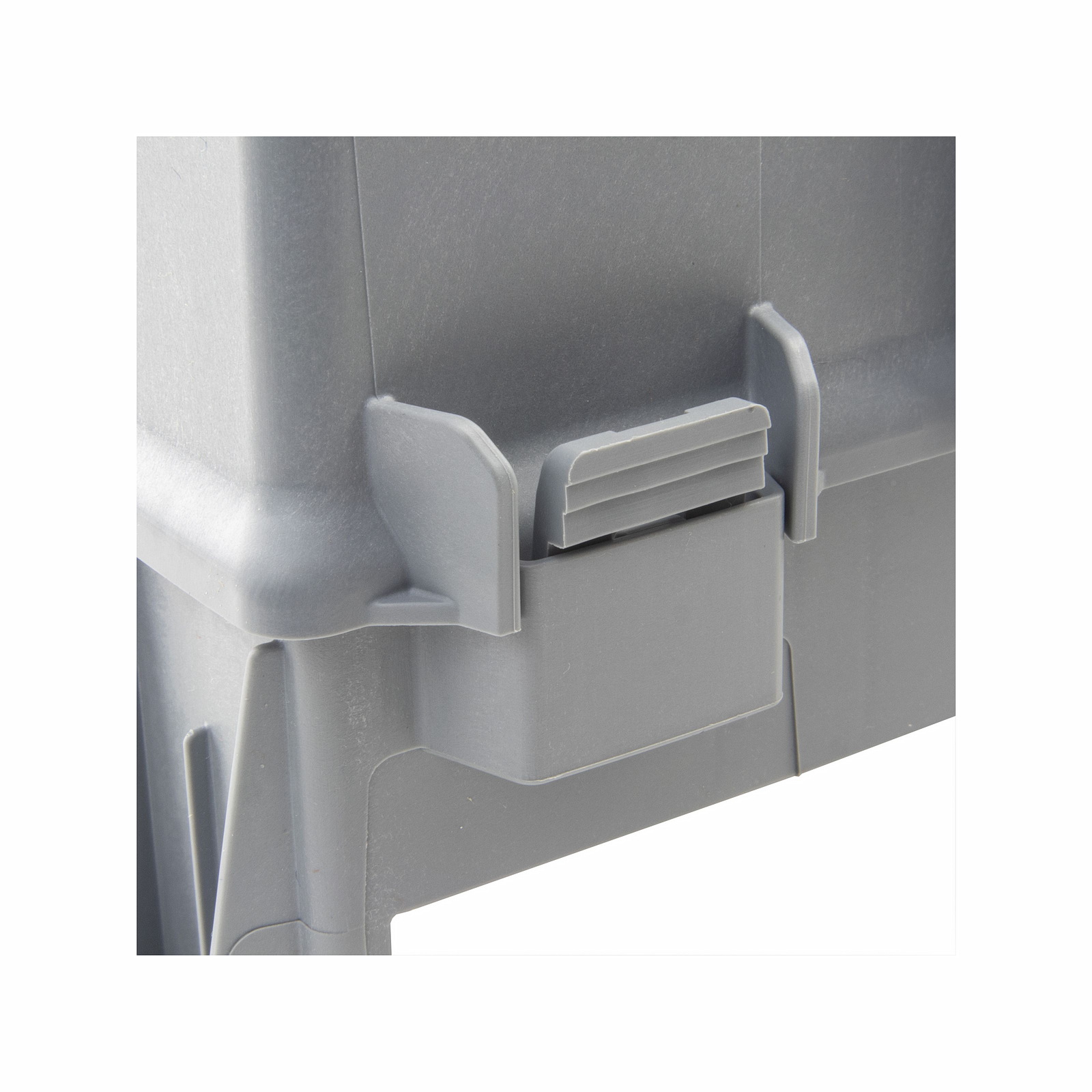

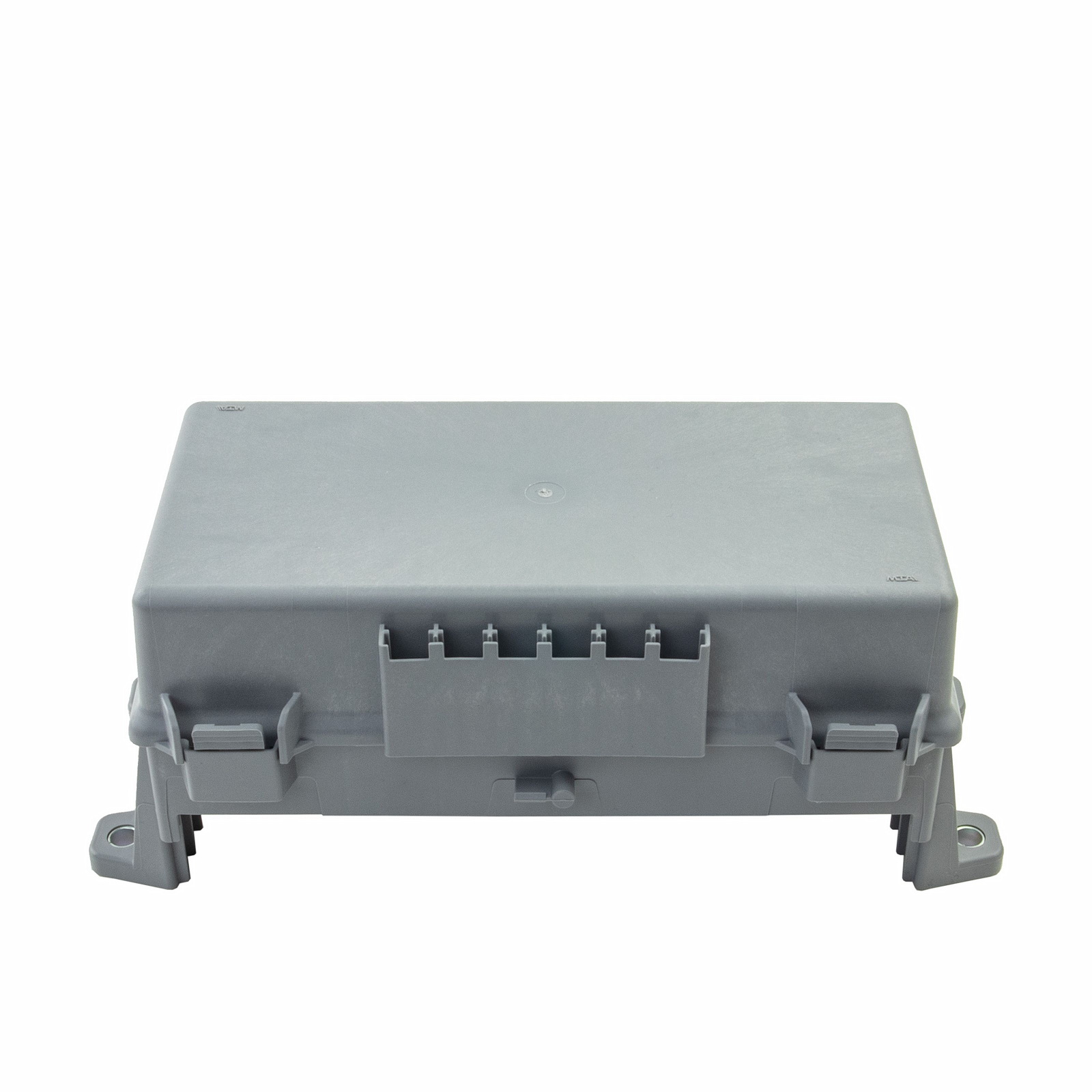

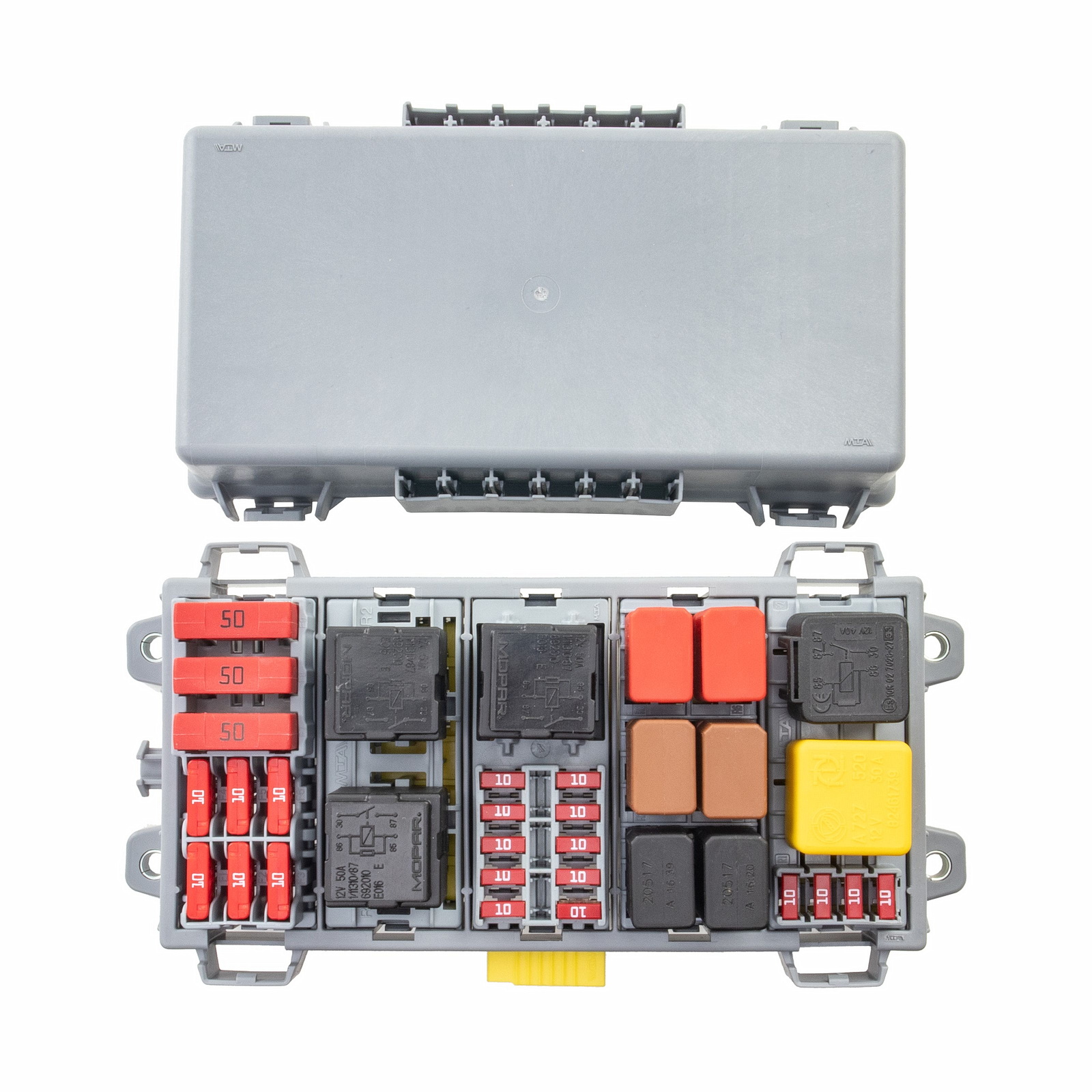

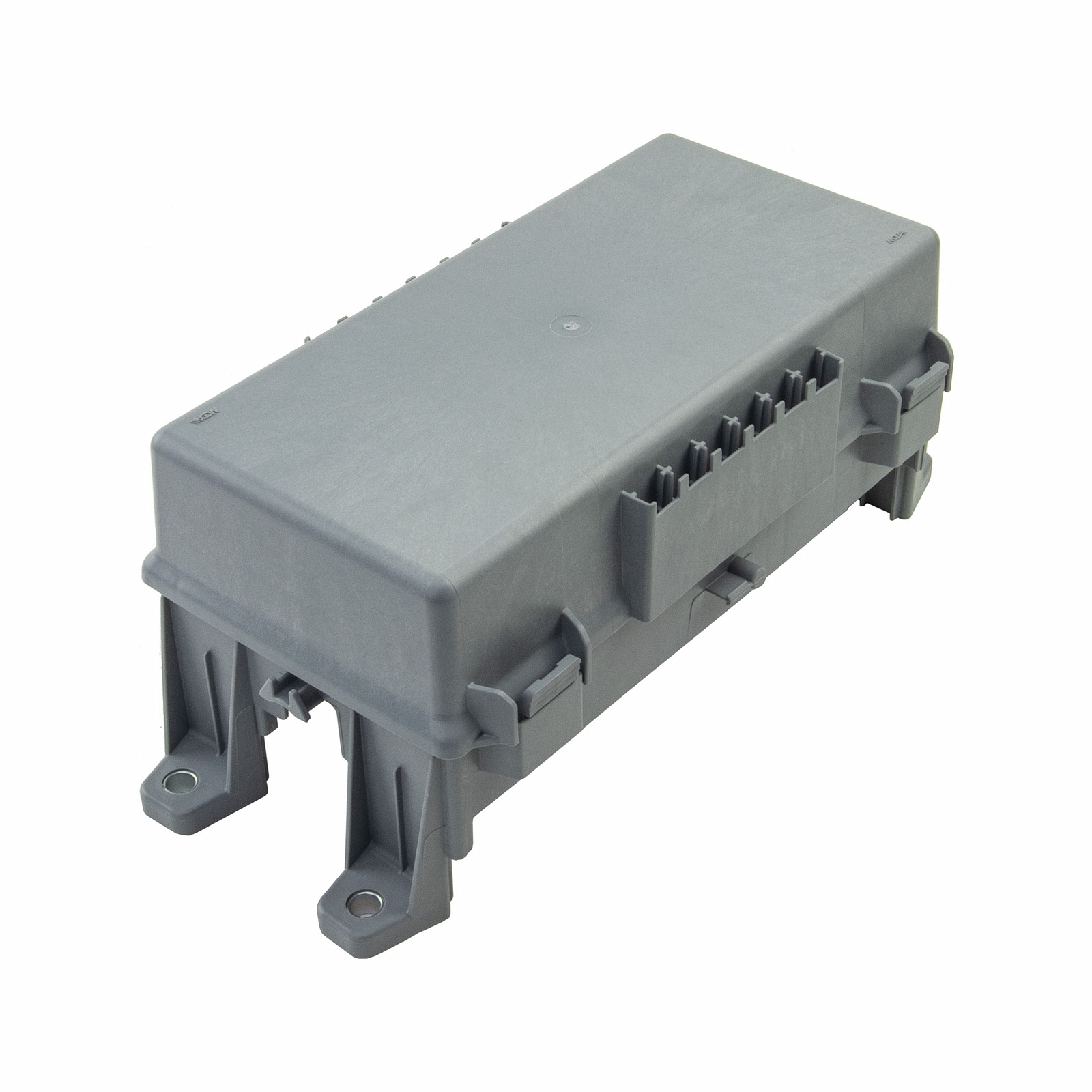

Для защиты всех модулей и их компонентов от внешнего механического воздействия рамка может комплектоваться 5-ти секционной крышкой с защелками. Крышка крепится с помощью отформированных на корпусе защелок, которые позволяют установить/снять крышку с помощью нажатия на них.

• Крышка рамки модулей 5-секционная с защелками (MTA), артикул 0101707, 0301707.

При необходимости вместо крышки можно использовать индивидуальные фиксаторы реле для модулей, установленных в 2, 3 и 4 позиции данной рамки.

• Фиксатор реле для модулей 0301450; 0301706; 0301520 (MTA).

Можно приобрести данную рамку в комплекте с крышкой:

• Рамка под модули 5-секционная с защелками с крышкой (MTA) комплект, артикул 0301706_KIT.

Технические характеристики.
Материал: полипропилен с армированием стекловолокном (PPGF30);

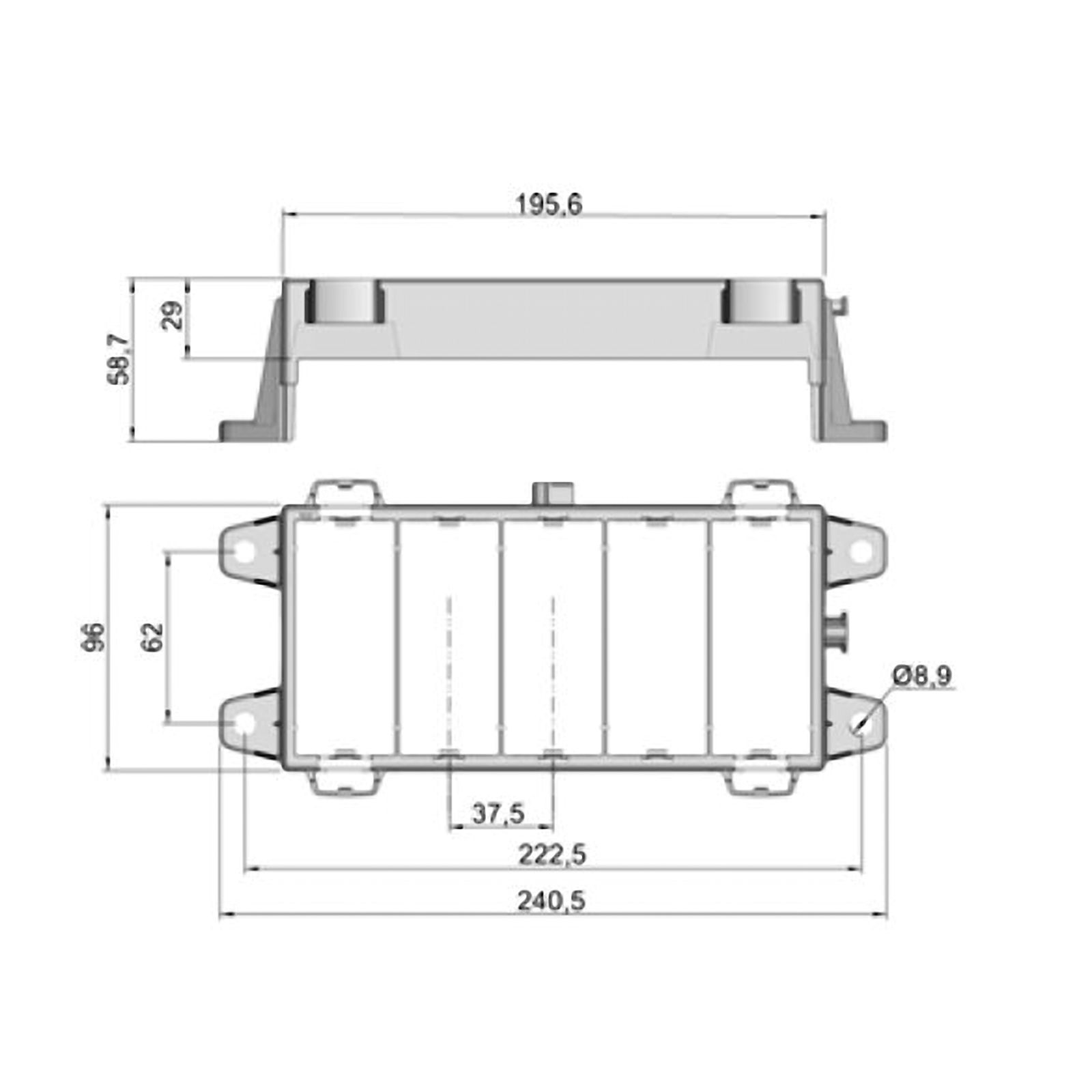

Размер (ДхШхВ, мм): 241 х 96 х 58,7.

Производитель: MTA (Италия)
Артикул: 0101706, 030170
