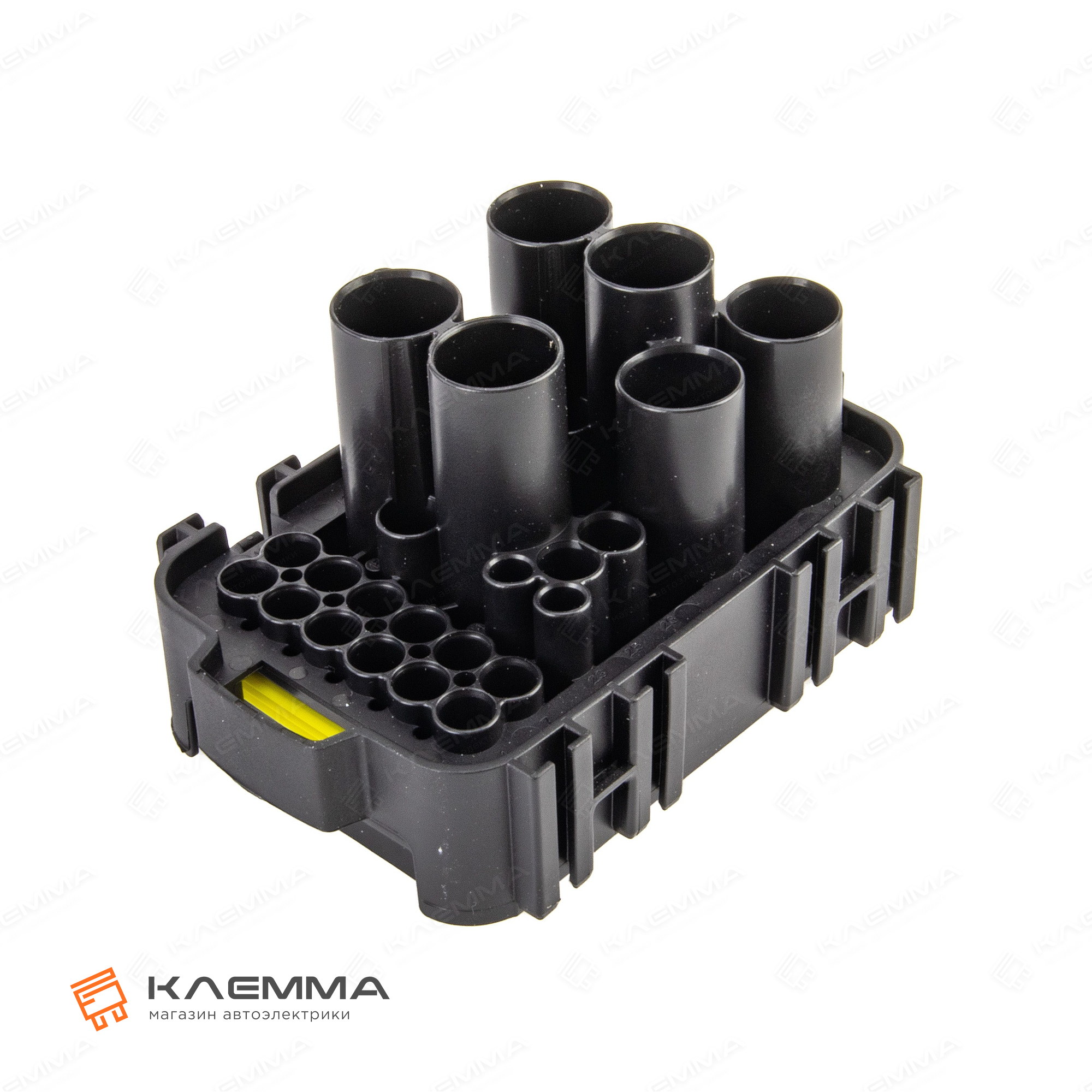

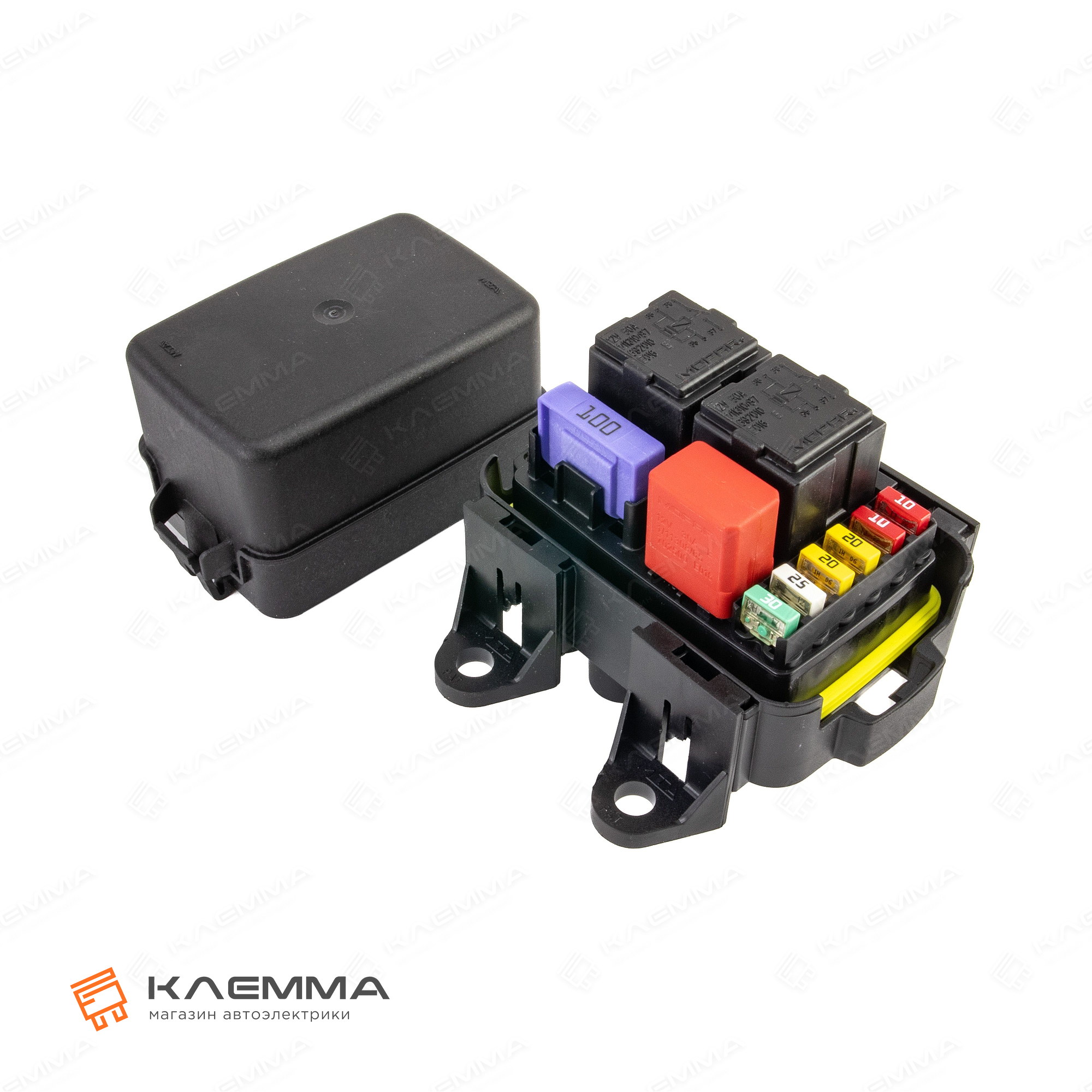

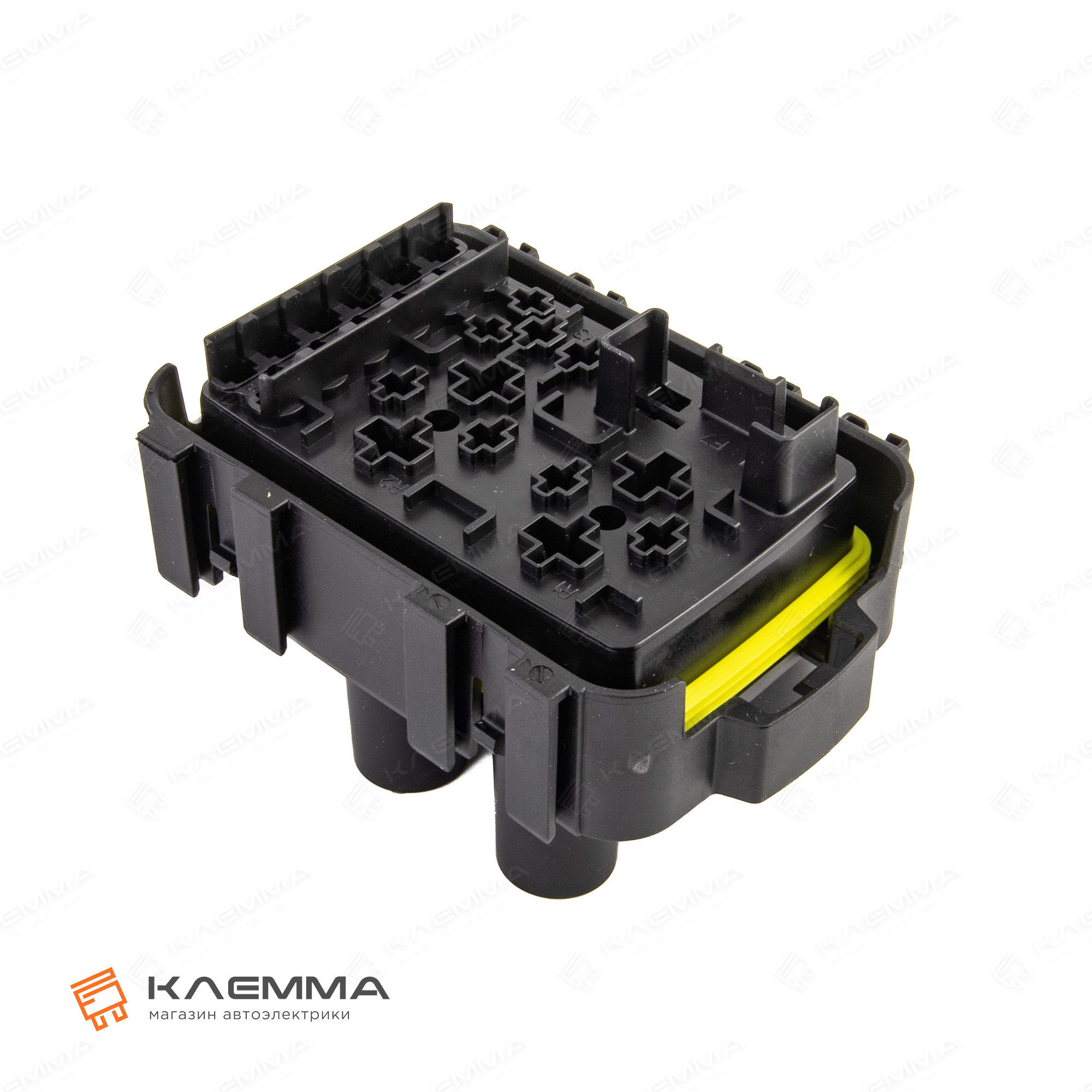

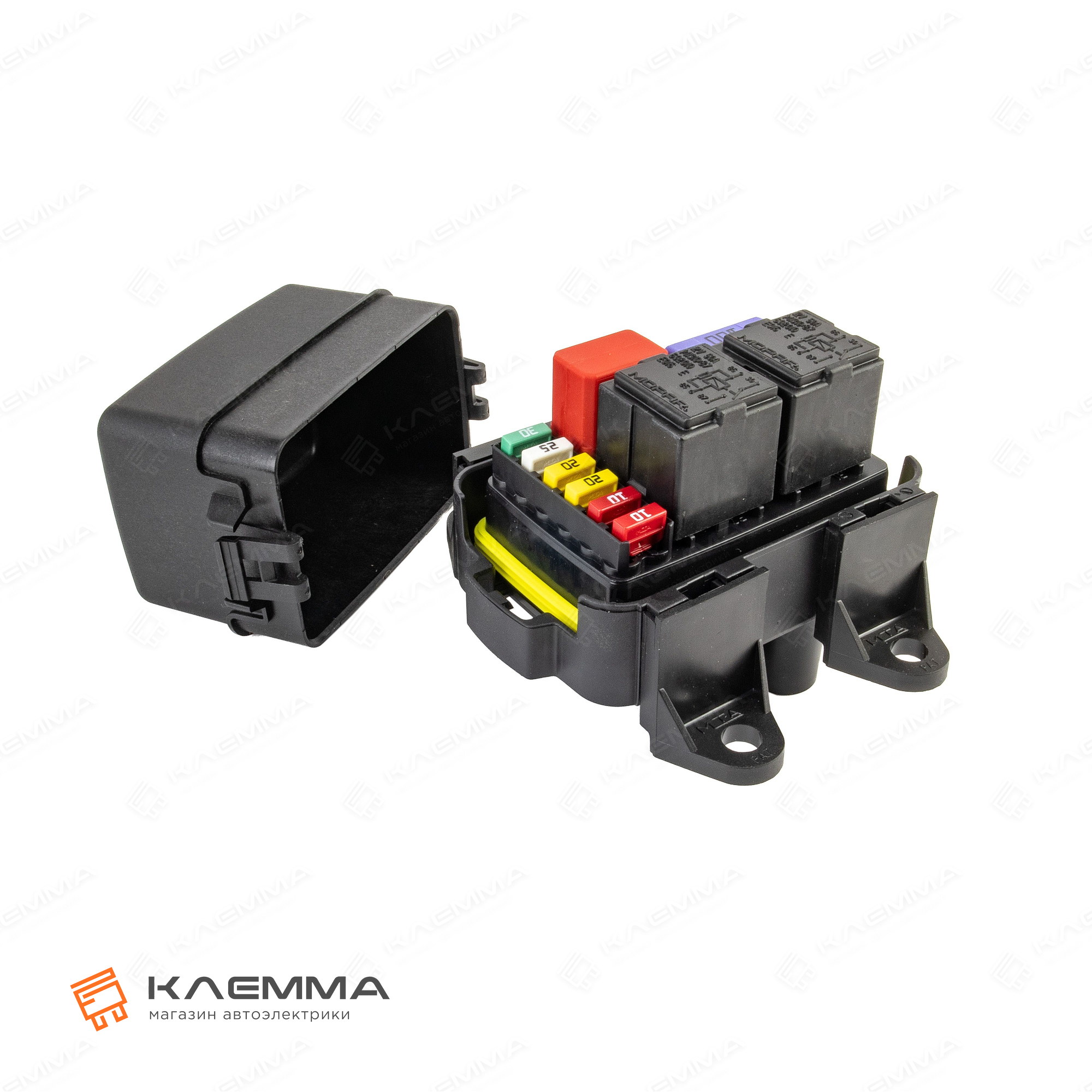

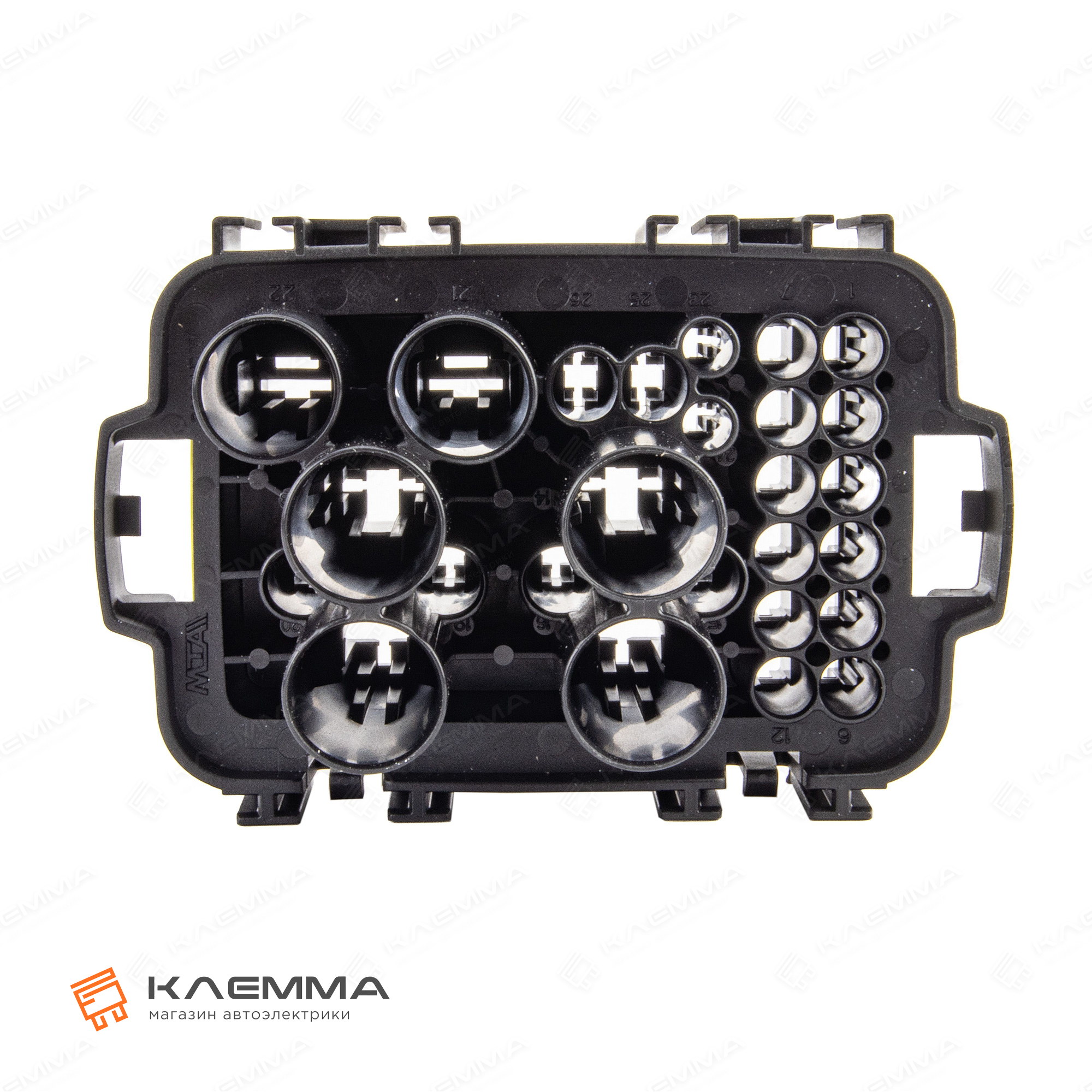

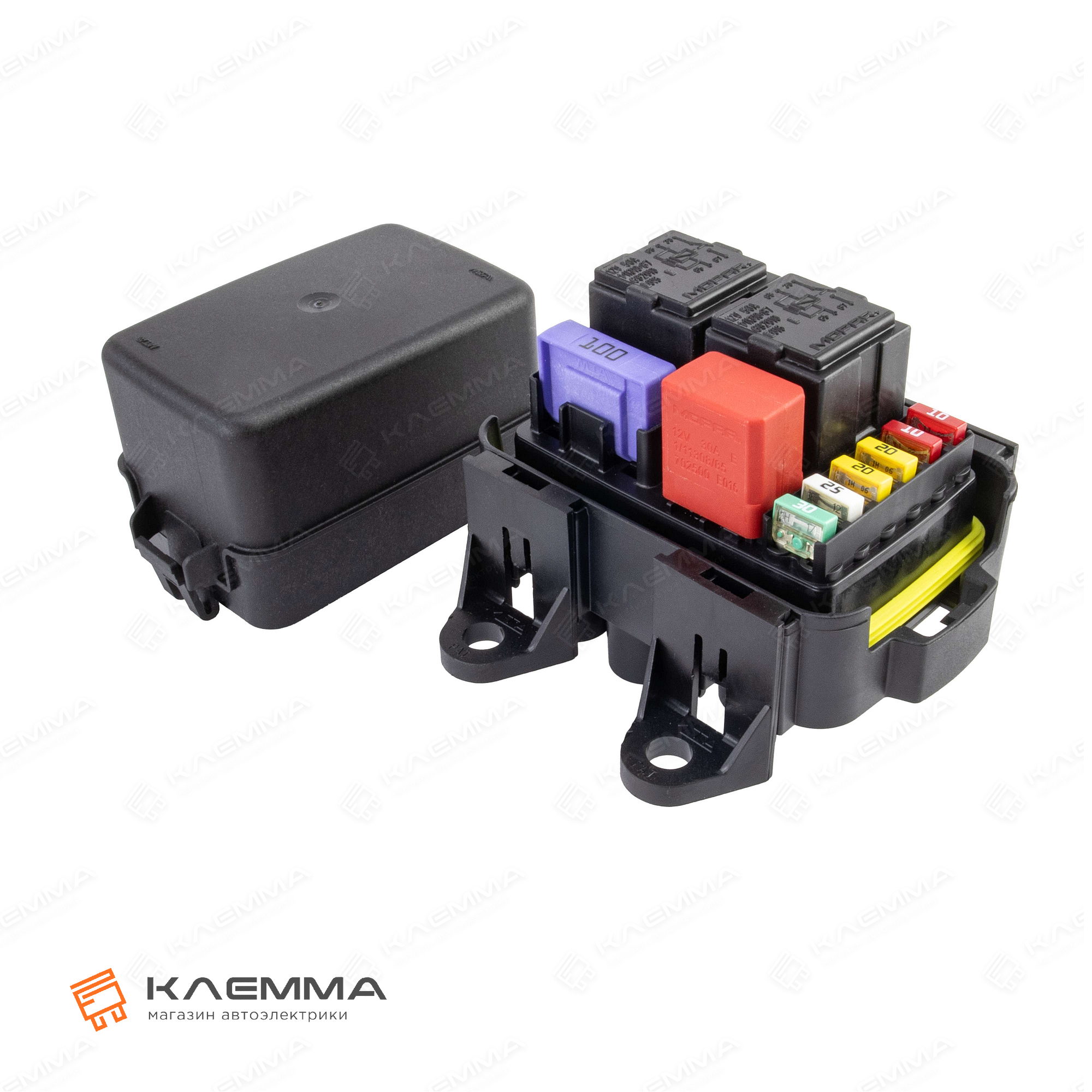

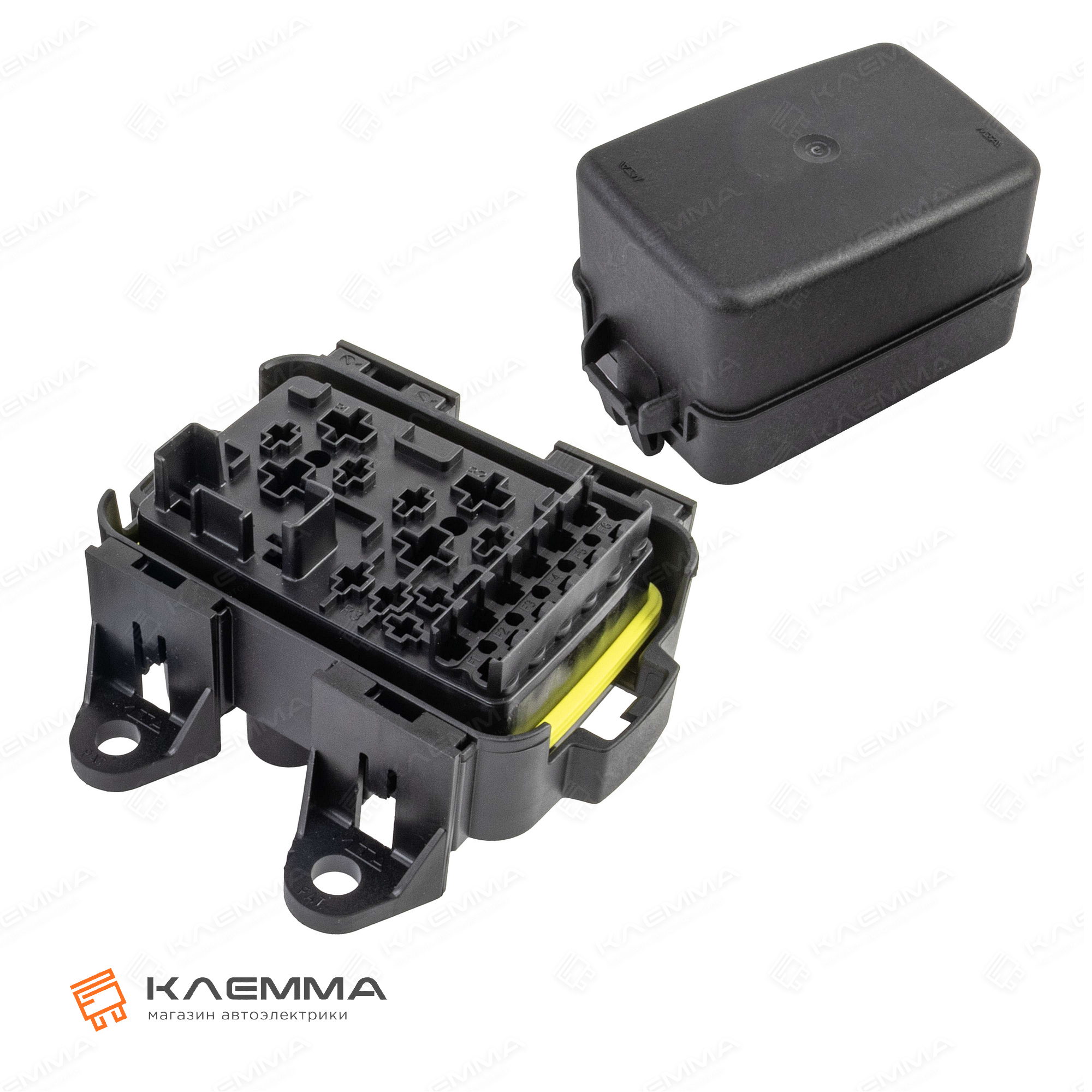

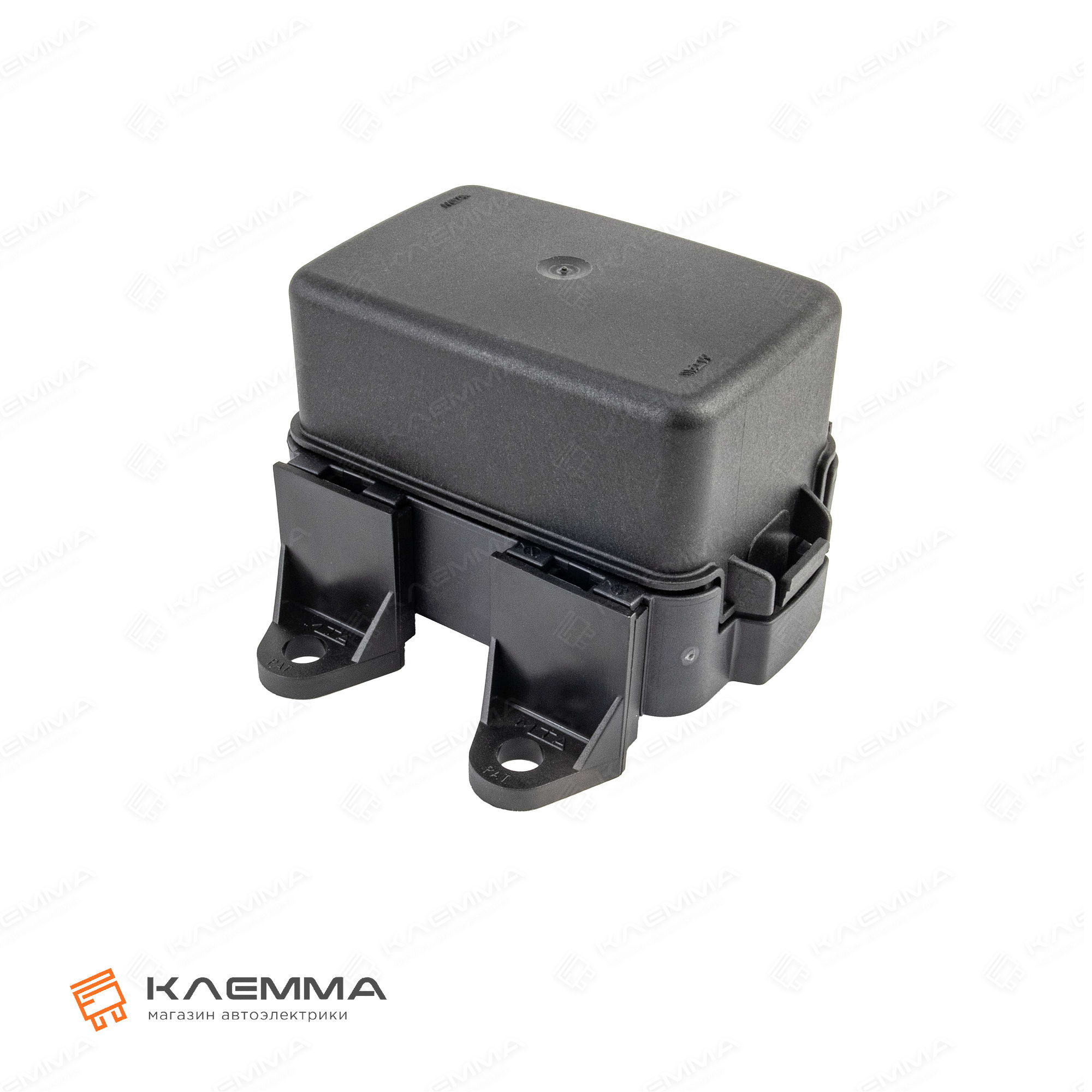

Блок водонепроницаемый 6 MINIVAL + 1 MAXIVAL + 2 MAXIRELAY + 1 MICRORELAY (MTA) комплект

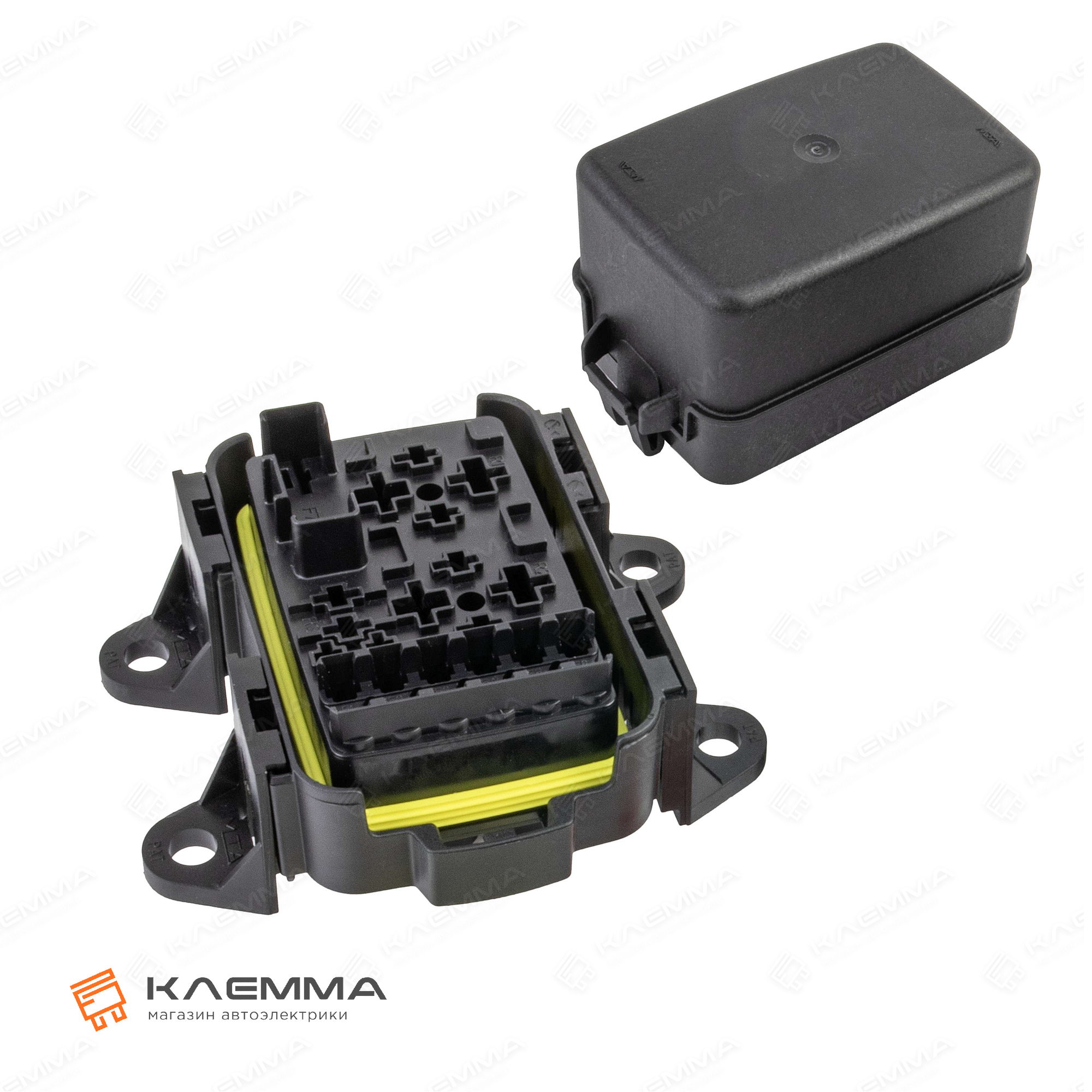

Водонепроницаемый блок для реле и предохранителей (MTA). Комплект с клеммами, уплотнителями, кронштейнами и крышкой.

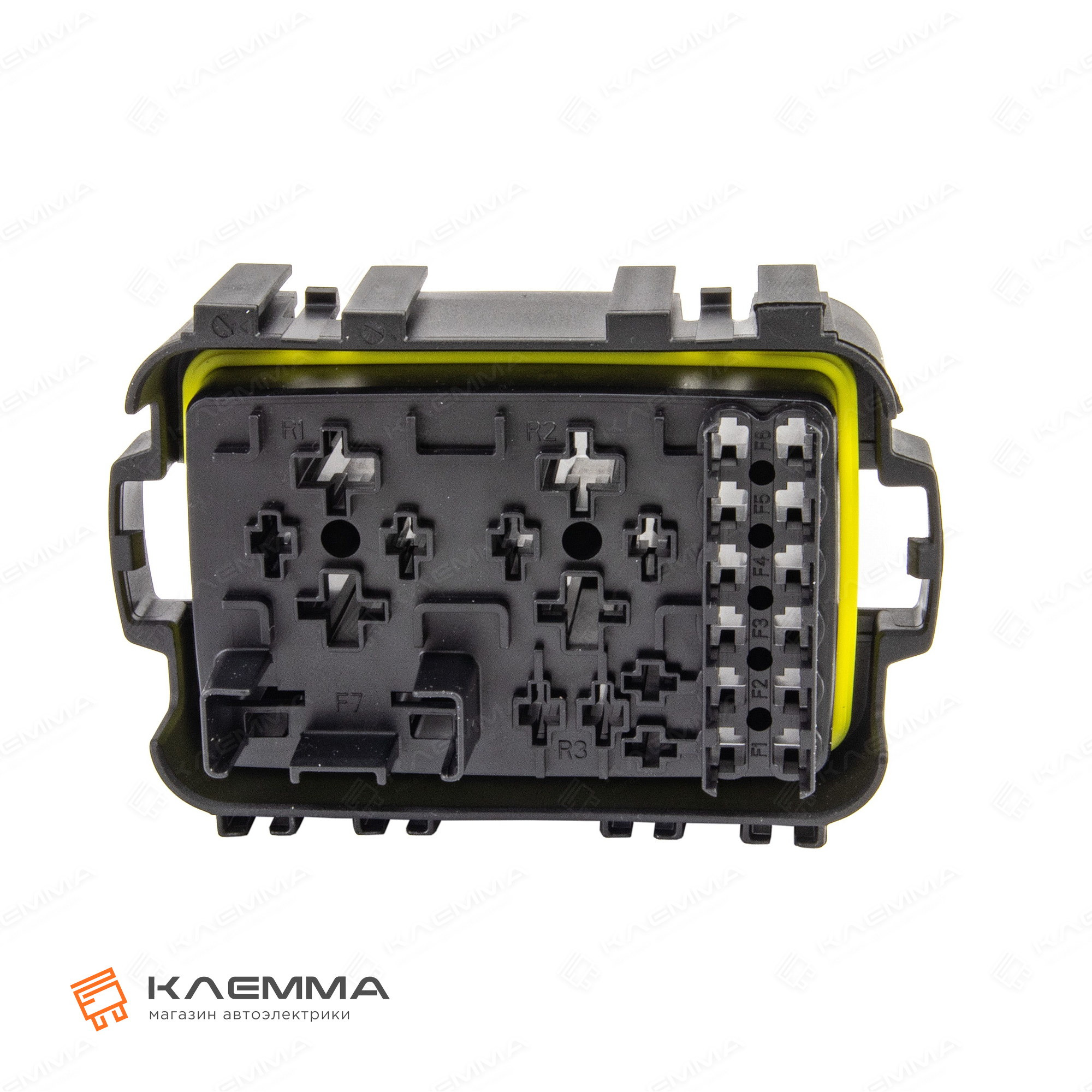

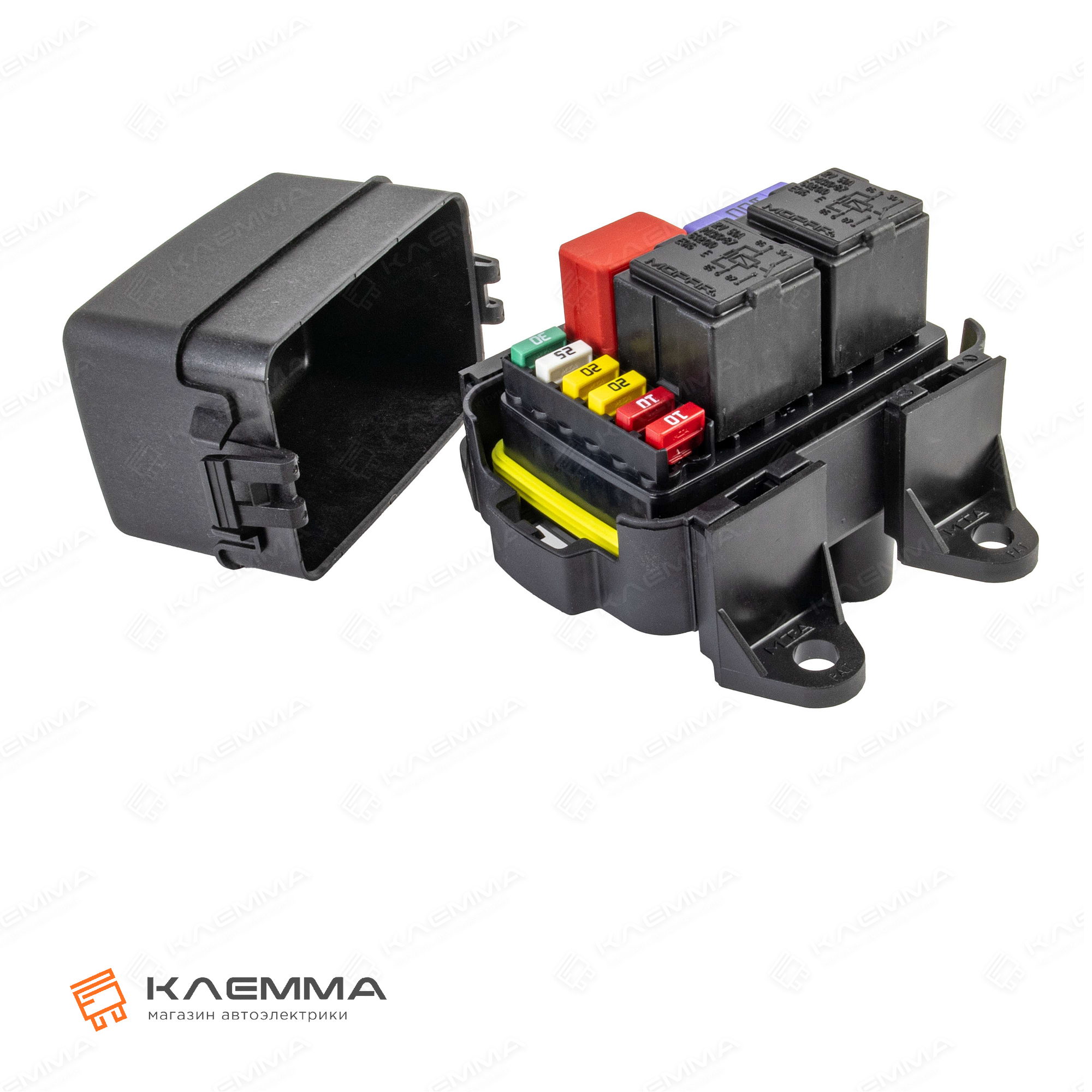

Водонепроницаемый блок распределения питания позволяет установить предохранители и реле различных типоразмеров:

• 6 предохранителей Мини (MINIVAL) до 30А;
• 1 предохранитель Макси (MAXIVAL) до 100А;
• 2 четырех контактных реле Макси (MAXI) до 80А;
• 1 четырех контактное реле Микро (MICRO) до 30А.

Серия водонепроницаемых блоков распределения питания от компании MTA специально разработана для эксплуатации в суровых условиях. Имеет наивысшую степень защиты электрооборудования от агрессивных внешних факторов - IP6K6 / IP6K9K (при условии использования крышки и клеммных уплотнителей), в том числе может использоваться в морской воде. Это достигается за счет использования высококачественных материалов и комплектующих.
Корпус держателей реле и предохранителей отлиты из полиамида средней плотности (PА66 MD25). Этот материал обладает достаточной износоустойчивостью и стойкостью к механическим воздействиям. При этом он имеет умеренную упругость, что позволяет многократно производить монтаж/демонтаж блоков и их комплектующих, таких как клеммы, кронштейны, крышка. Система фиксации комплектующих в корпусе блока исключает их самопроизвольное извлечение при активной эксплуатации автомобиля. Уплотнительная прокладка крышки блока выполнена из качественного силикона, устойчивого к химическим средам в широком диапазоне температур от -80 до +150 гр.С.

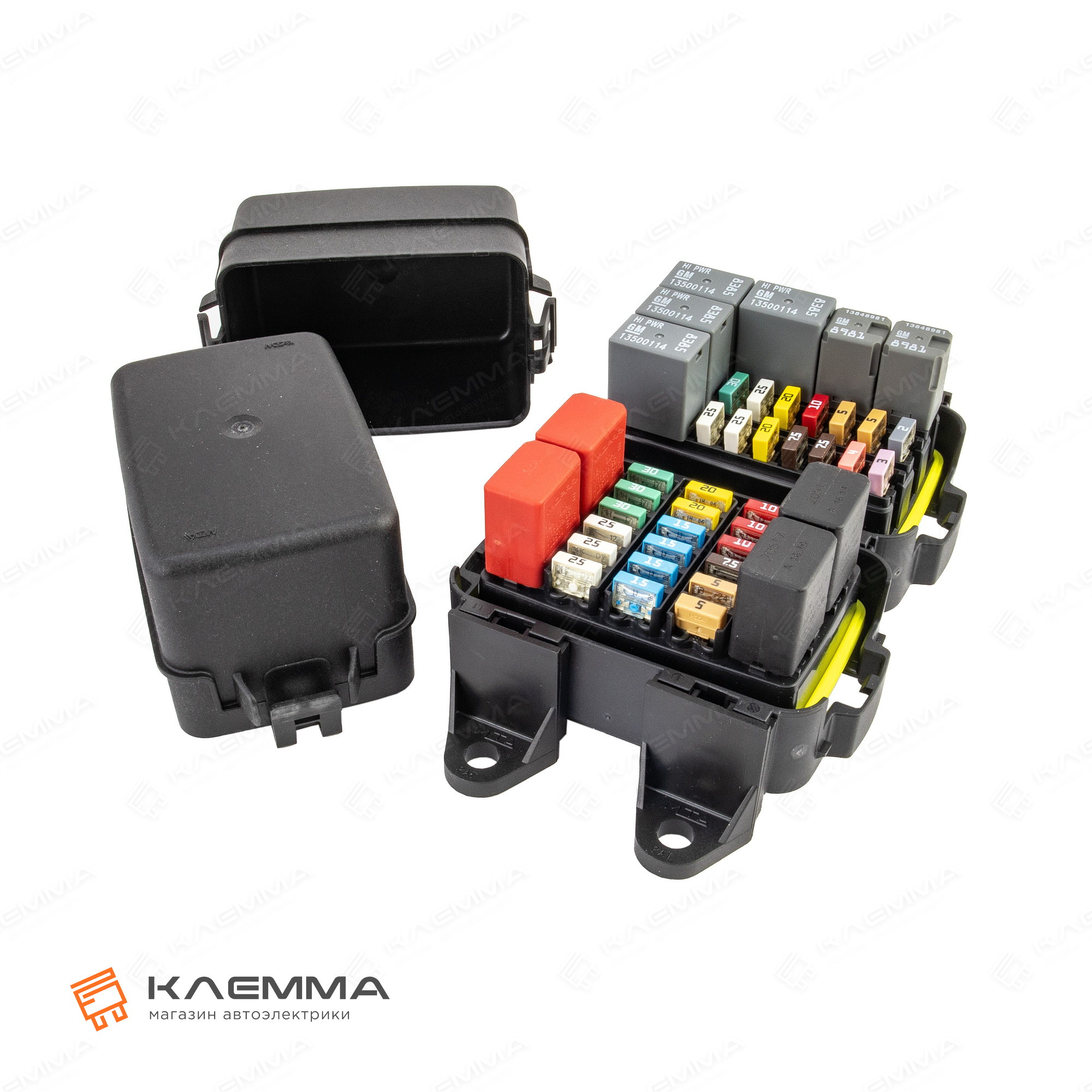

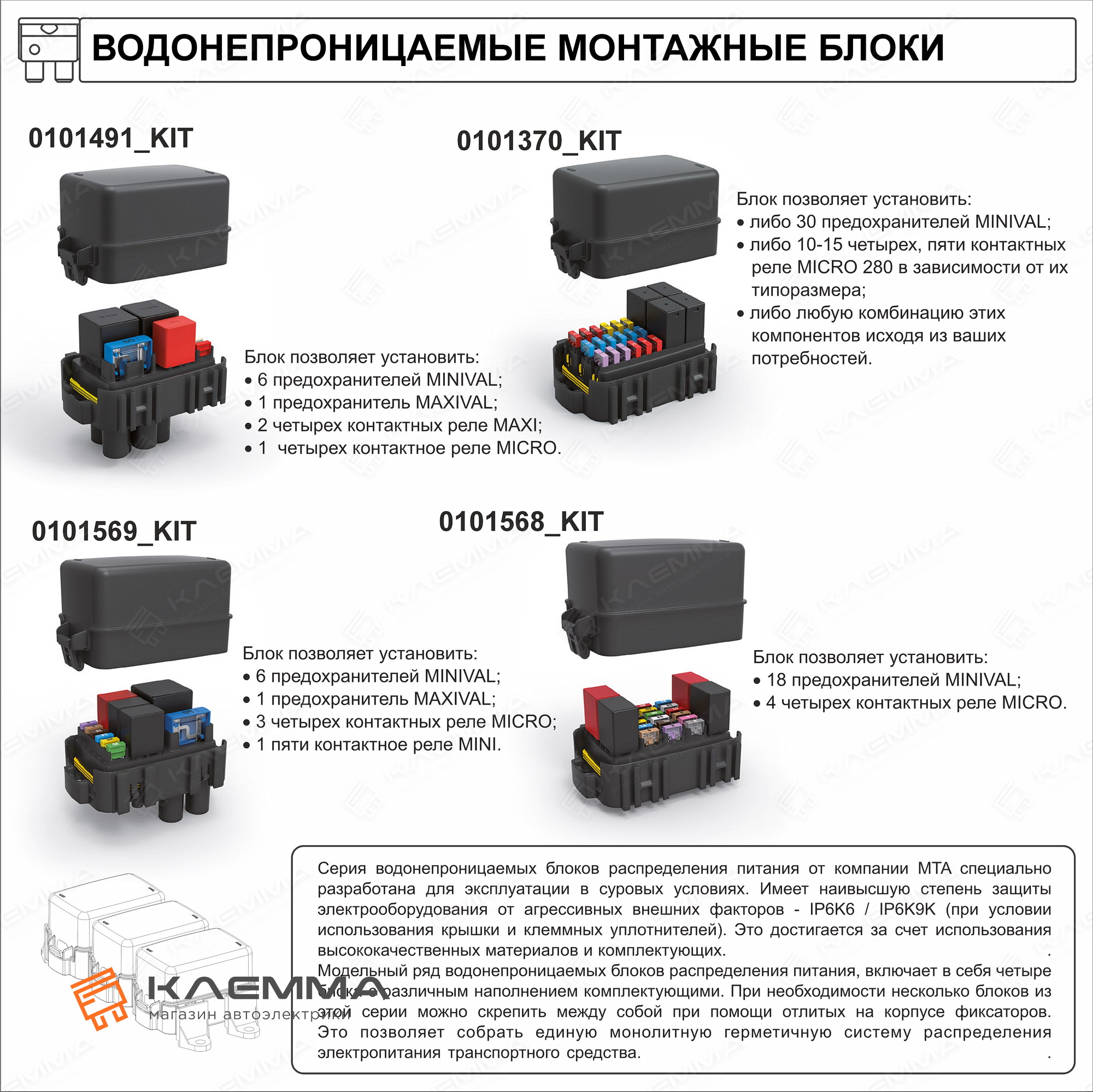

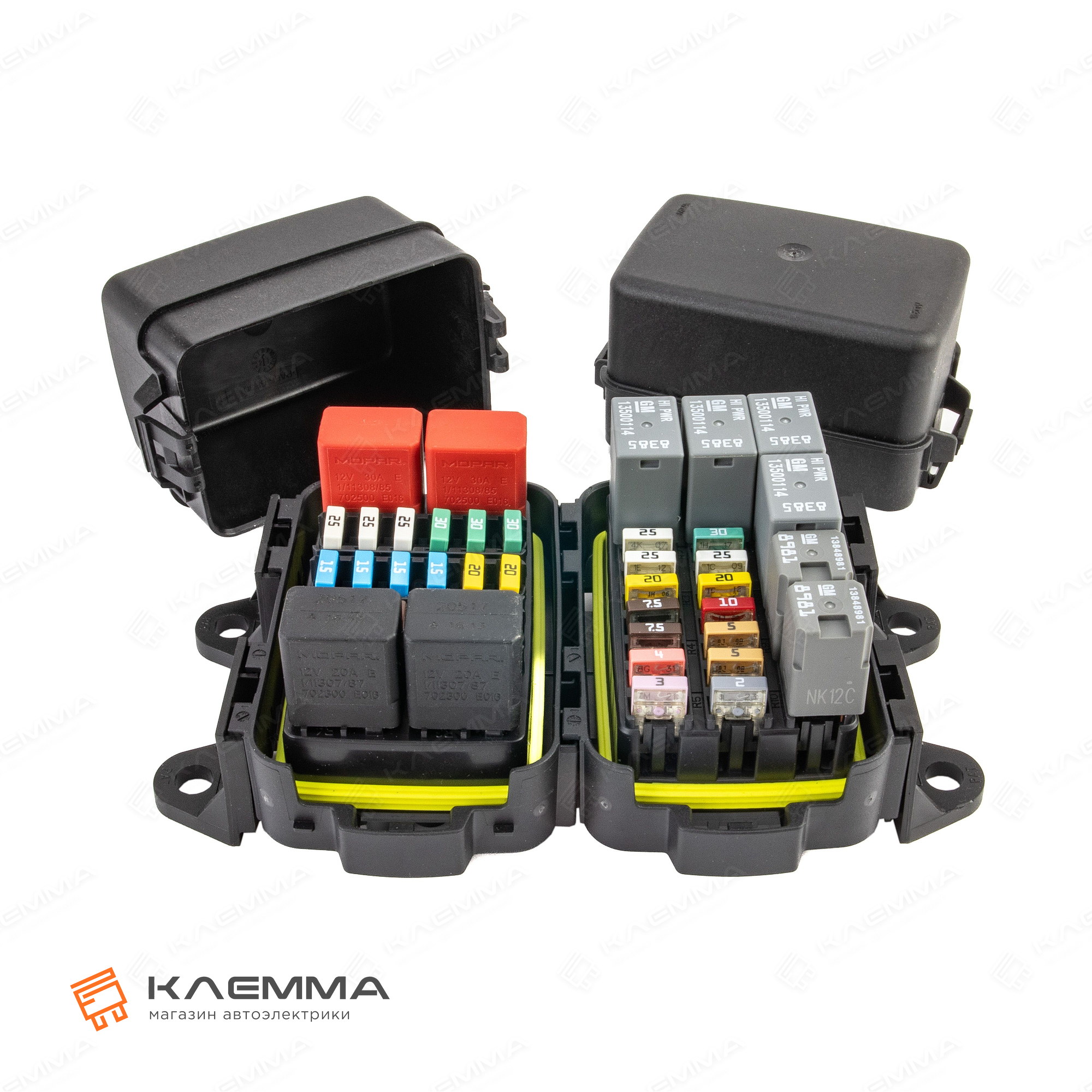

Модельный ряд водонепроницаемых блоков распределения питания включает в себя четыре блока с различным наполнением комплектующими. При необходимости несколько блоков из этой серии можно скрепить между собой при помощи отлитых на корпусе фиксаторов. Это позволяет собрать единую монолитную герметичную систему распределения электропитания вашего транспортного средства.

Водонепроницаемые блоки применяются:

• легковой, грузопассажирский транспорт;
• тракторная и спец. техника;
• легкомоторная авиация;
• водный транспорт.

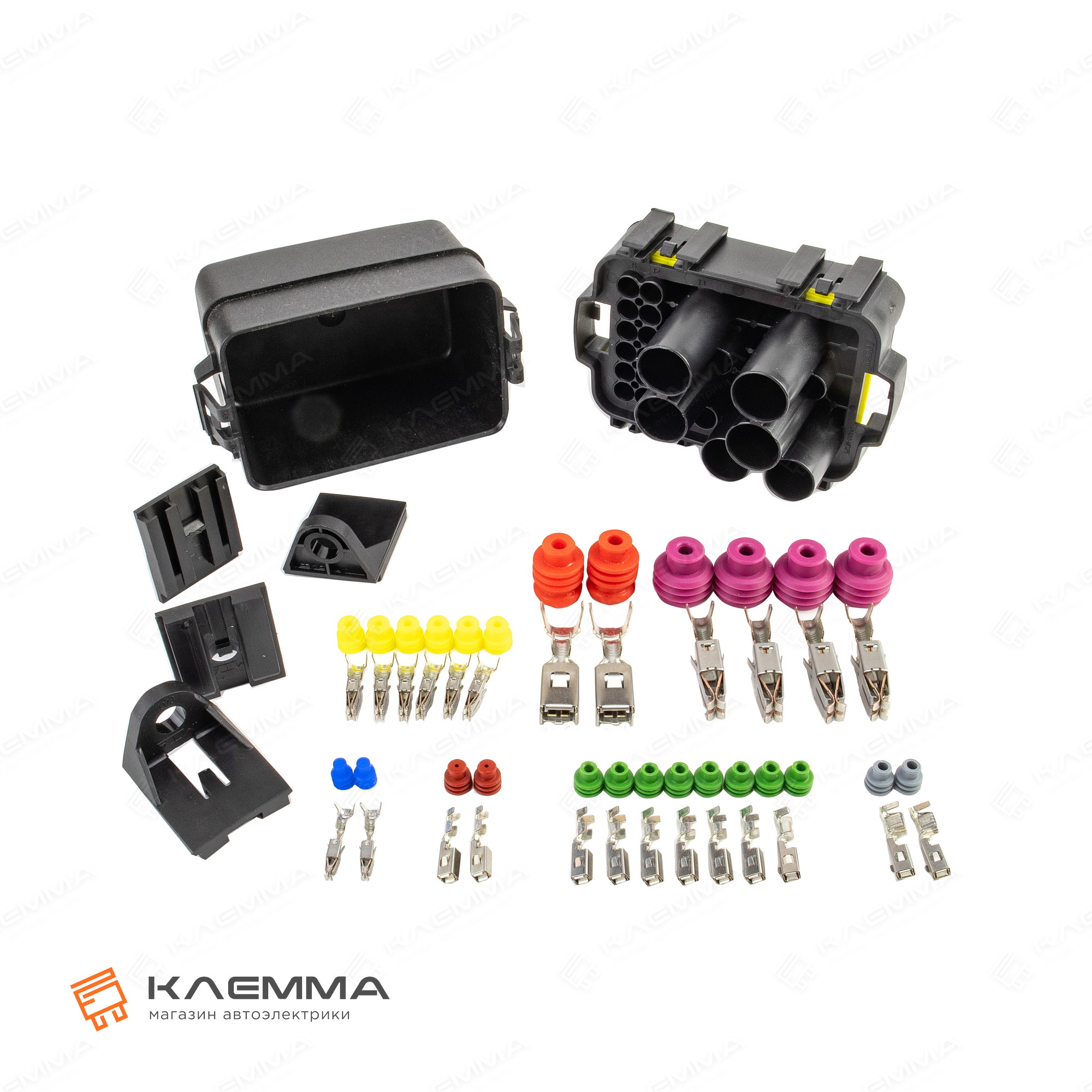

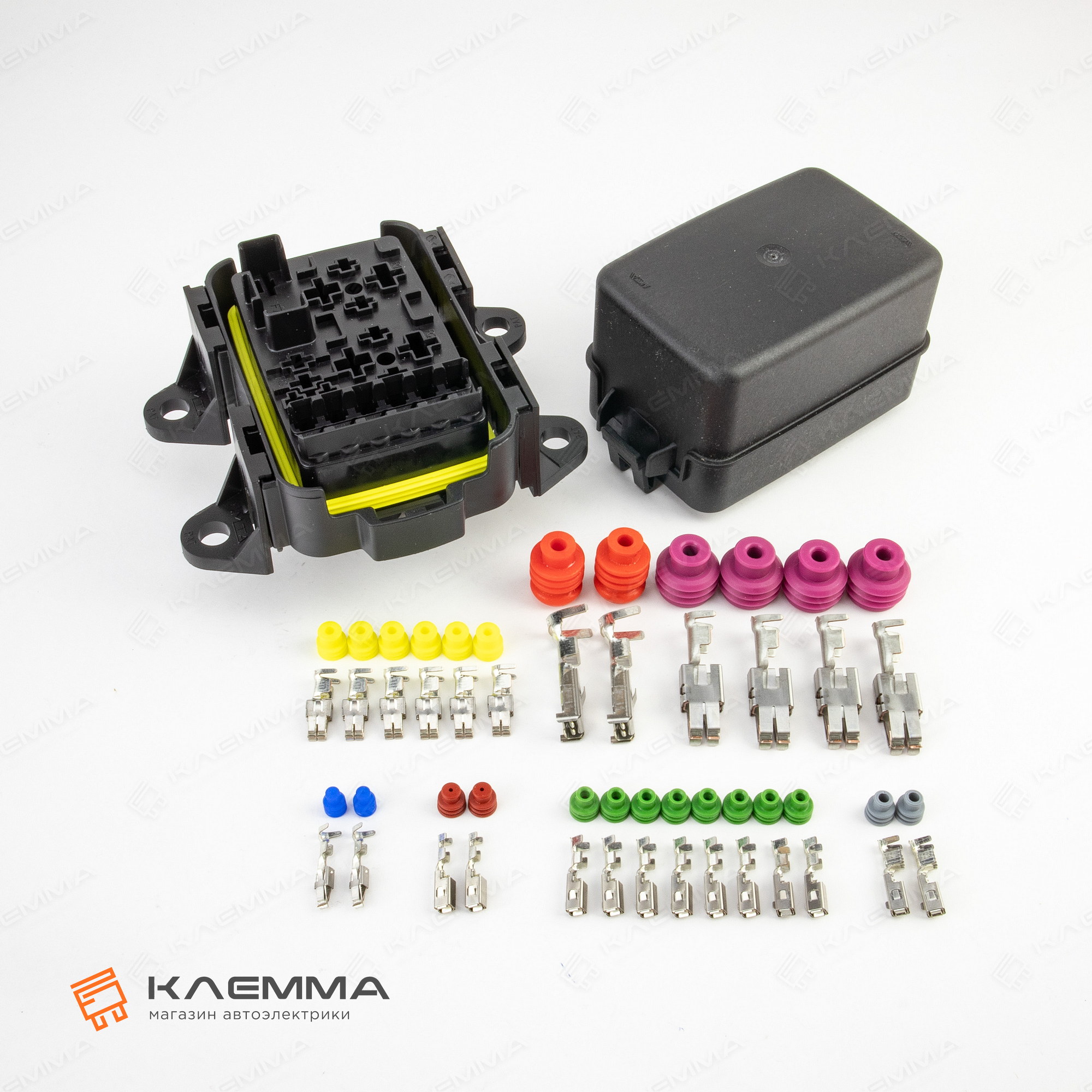

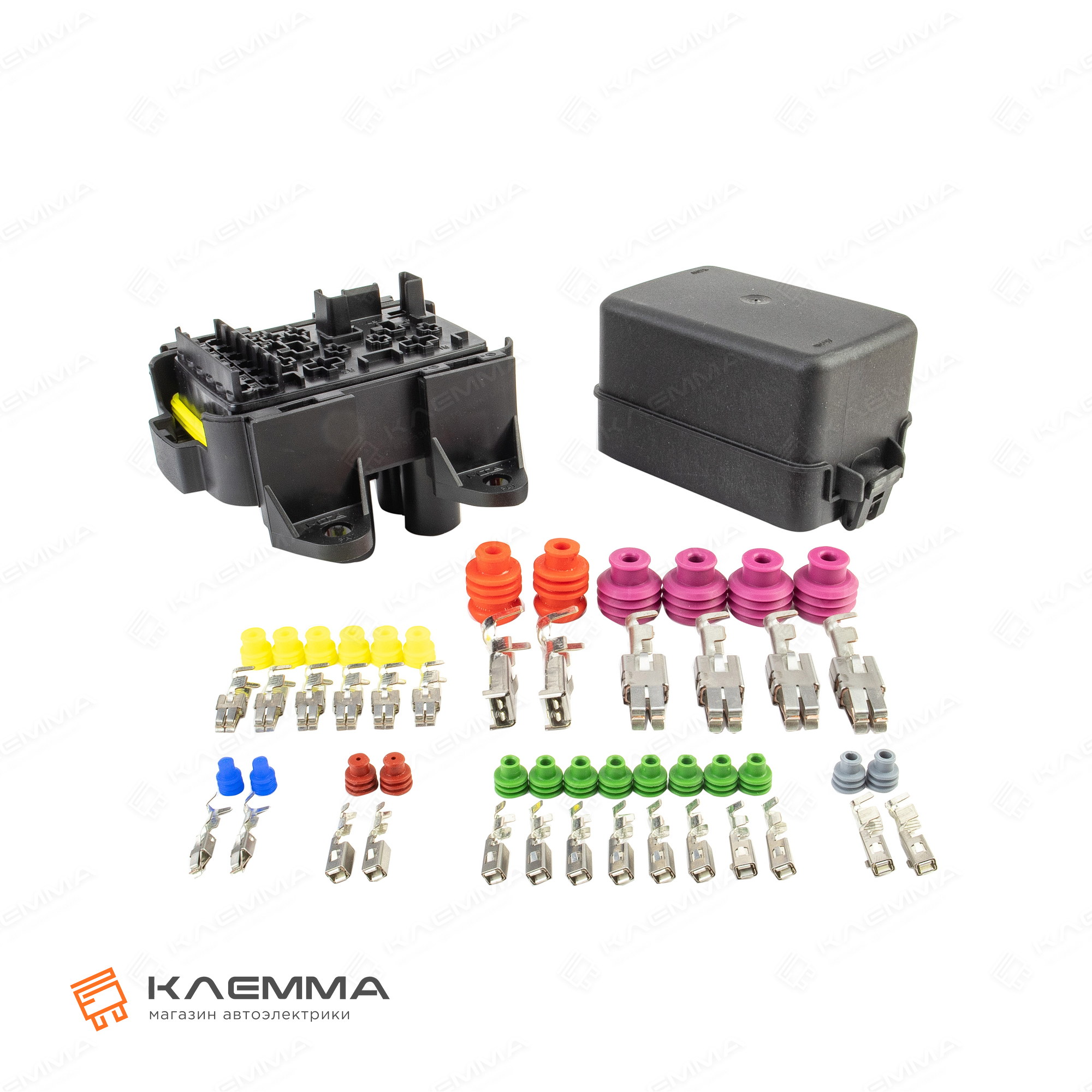

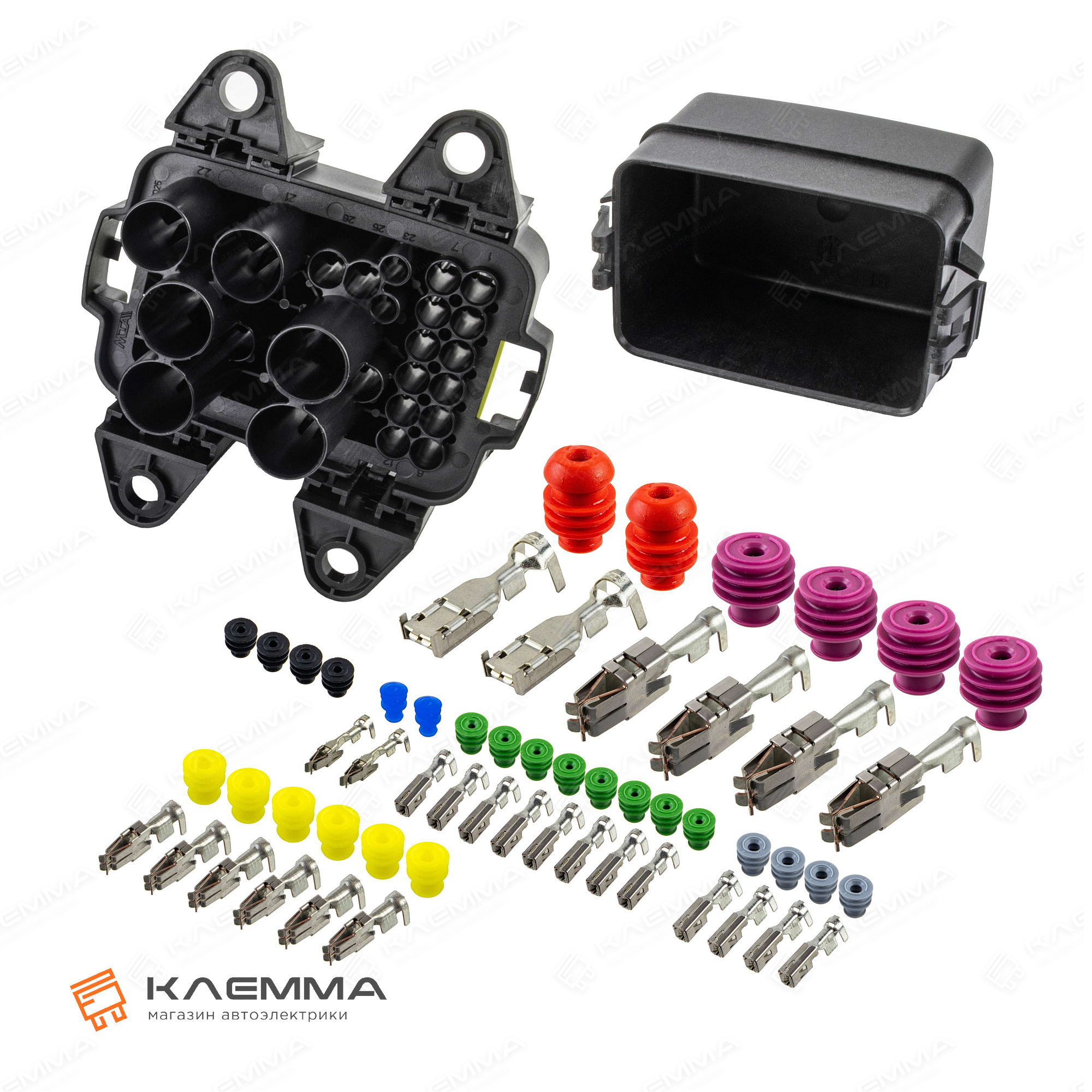

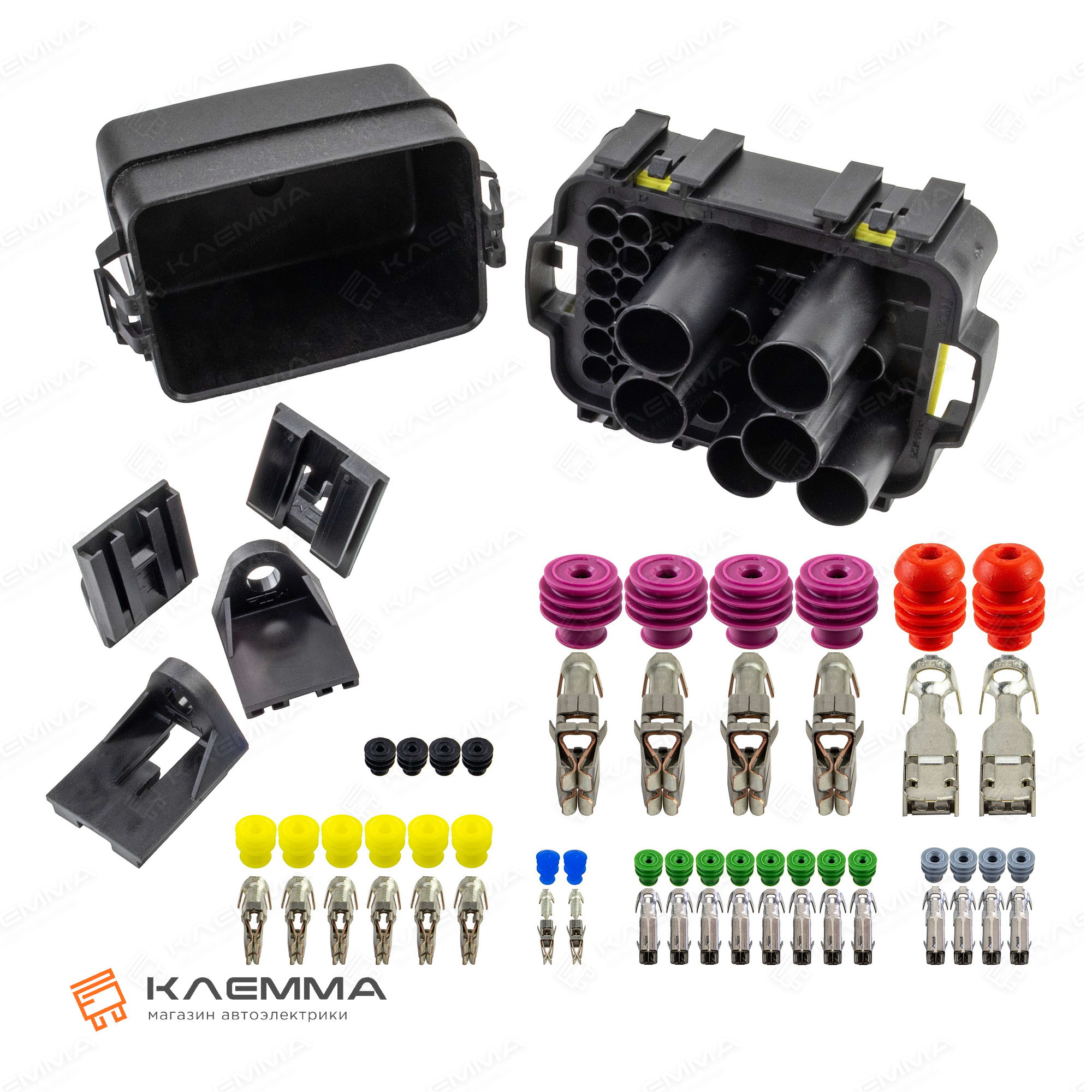

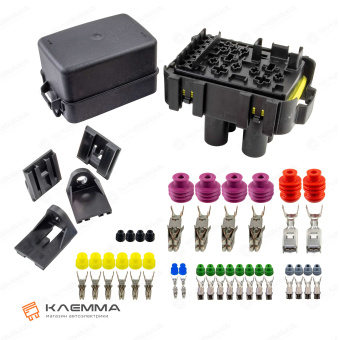

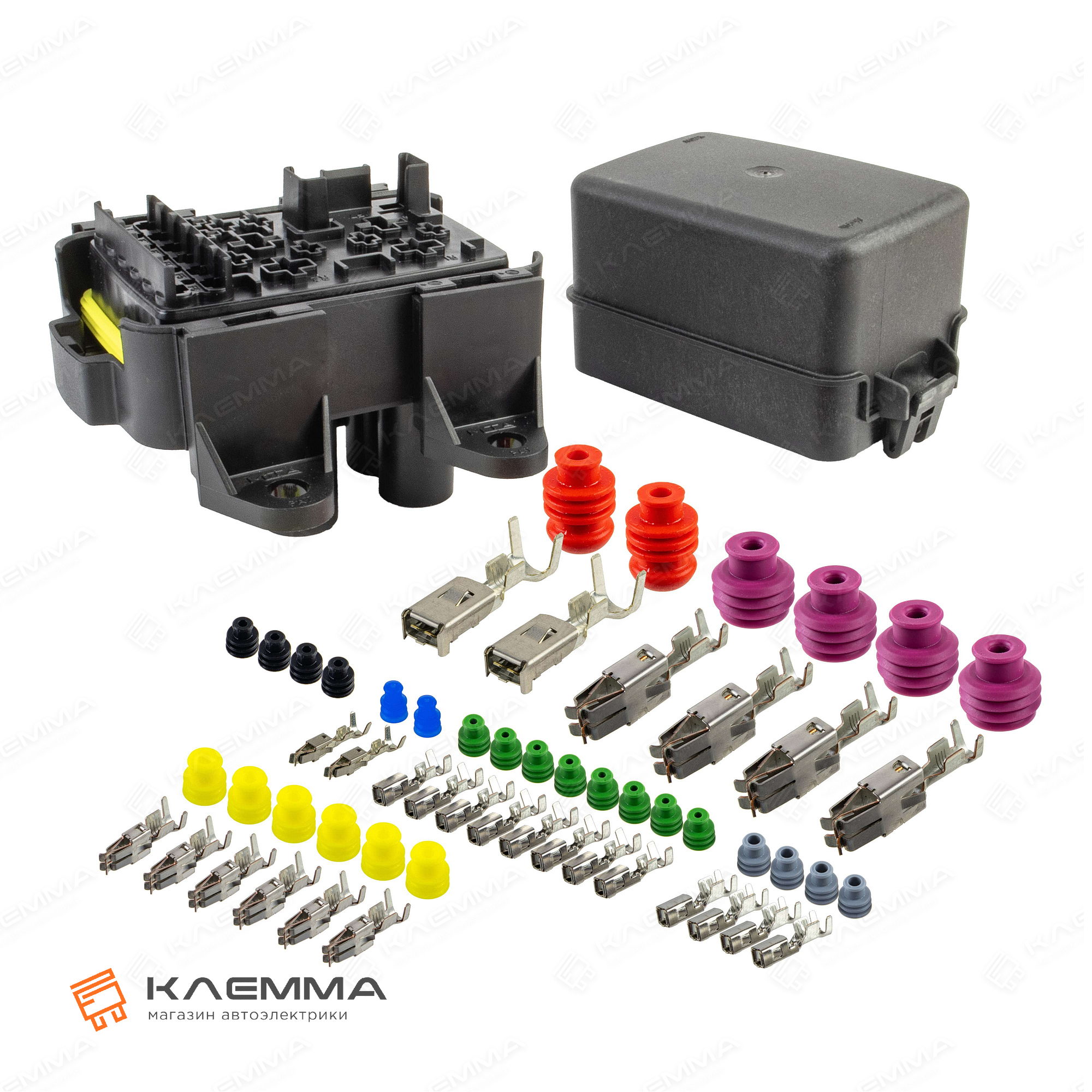

Комплект включает в себя:

• блок водонепроницаемый 6 MINIVAL + 1 MAXIVAL + 2 MAXIRELAY + 1 MICRORELAY (MTA), артикул 0101491, 0301491 - 1 шт.;

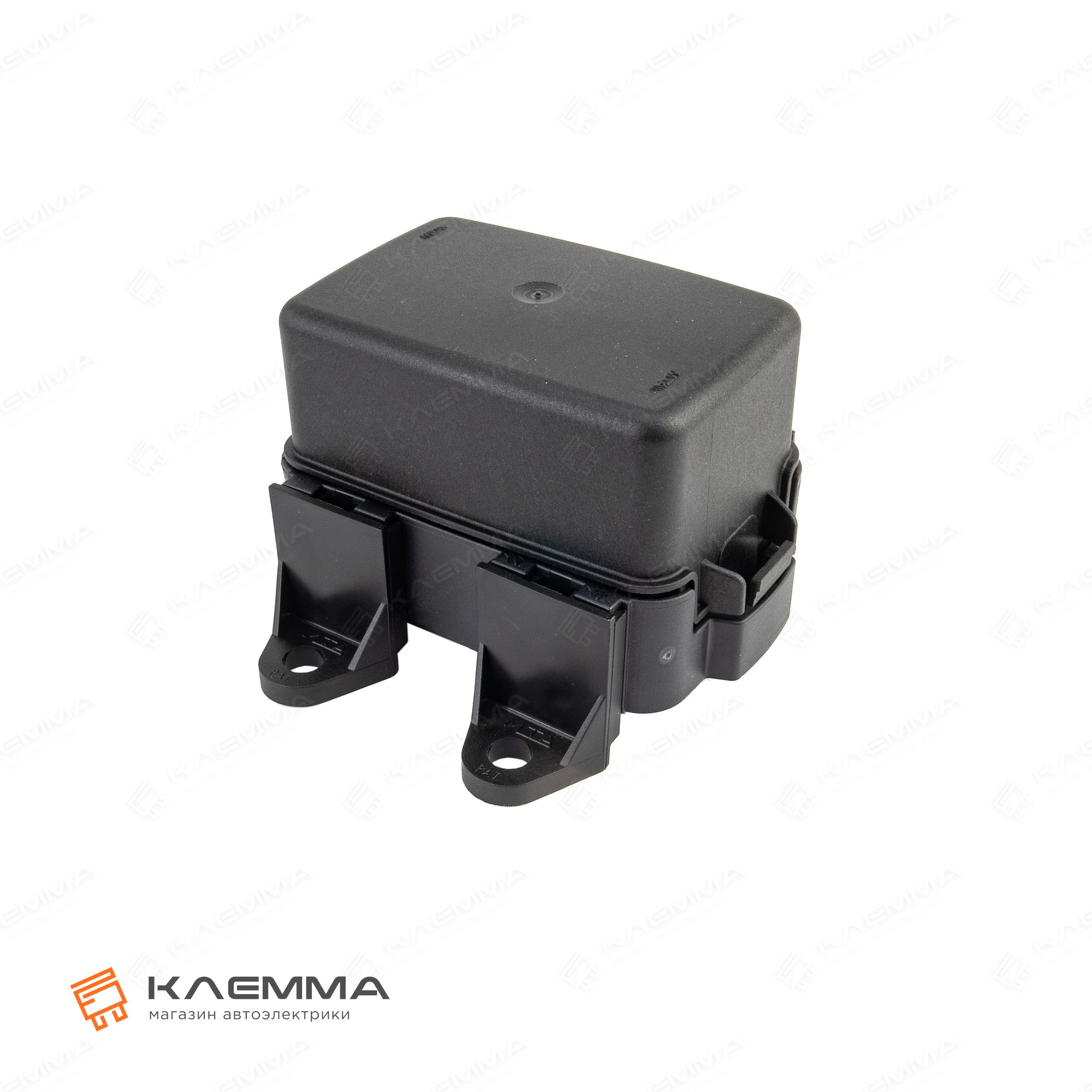

• крышка блока водонепроницаемого (MTA), артикул 0101371, 0301371 – 1 шт.;

• кронштейн монтажный блока d=8.5 мм "папа" (MTA), артикул 0300690 - 2 шт.;

• кронштейн монтажный блока d=8.5 мм "мама" (MTA), артикул 0300691 - 2 шт.

• клеммы и уплотнители
для предохранителей MINIVAL:
• клемма неизолированная MINI F280 WP (MTA), под провод сечением
0.35-0.75 мм² - 2 шт.;
1.0-2.0 мм² - 8 шт.;
2.5-4.0 мм² - 2 шт.

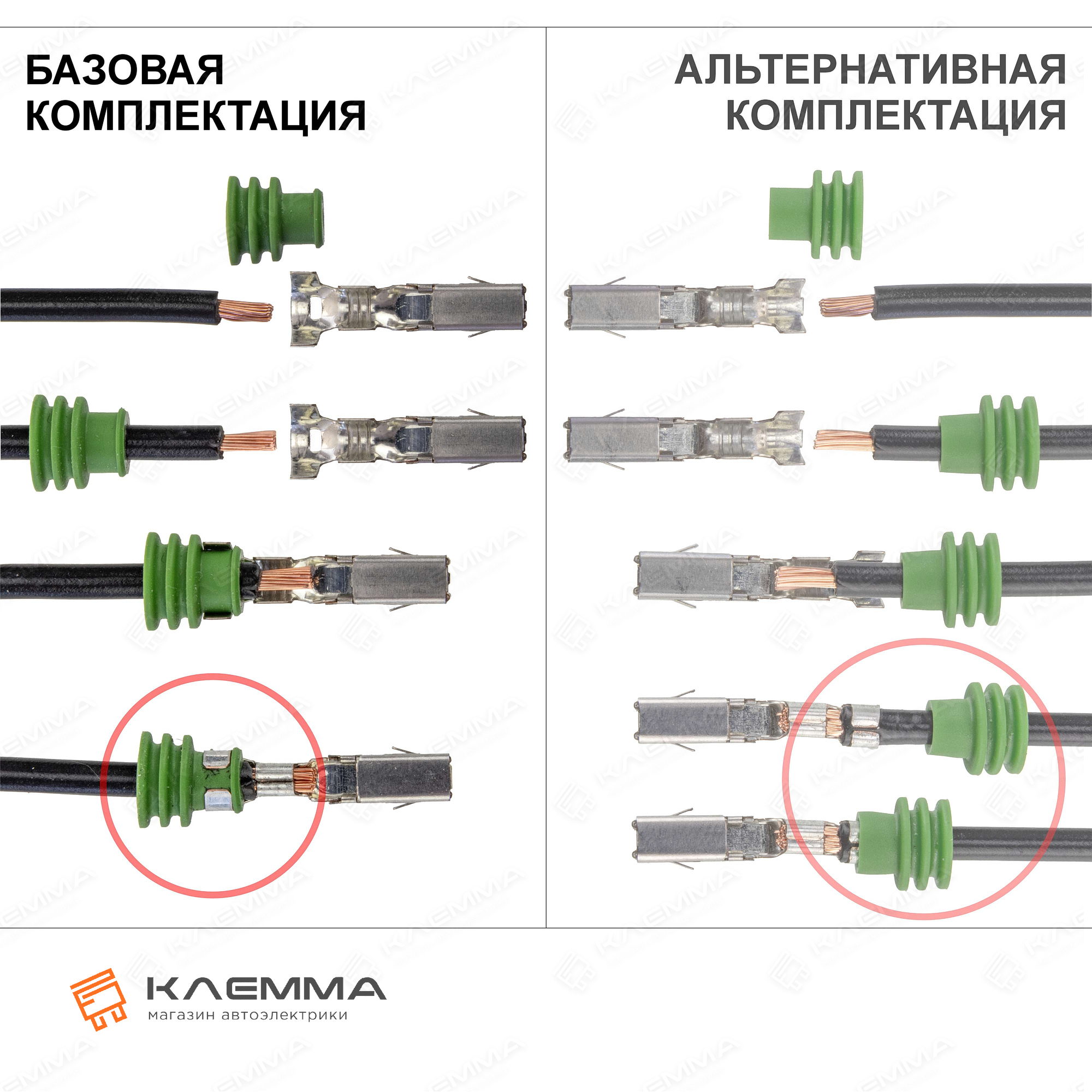

• уплотнитель для клемм MINI F280 WP (MTA), под провод диаметром
1.2-2.1 мм - 2 шт.;
2.2-3.0 мм - 8 шт.;
3.1-3.7 мм - 2 шт.

для предохранителя MAXIVAL:
• клемма неизолированная MAXI F800 WP (MTA), под провод сечением 3.0-6.0 мм² - 2 шт.;
• уплотнитель для клемм MAXI F800/M800 WP (MTA), под провод диаметром 5.0-6.5 мм - 2 шт.
для реле MICRO:
• клемма неизолированная JPT-WP F280 (MTA), под провод сечением 0.5-1.0 мм² - 2 шт.;
• уплотнитель для клемм JPT-WP F280/M280 (MTA), под провод диаметром 1.2-2.1 мм - 2 шт.;
• клемма неизолированная SPT F630 (MTA), под провод сечением 2.5-4.0 мм² - 2 шт.;
• уплотнитель для клемм SPT 8.2 мм (TE), под провод диаметром 3.4-3.7 мм - 2 шт.
для реле MAXI:
• клемма неизолированная SPT F630 (MTA), под провод сечением 2.5-4.0 мм² - 4 штуки;

• уплотнитель для клемм SPT 8.2 мм (TE), под провод диаметром 3.4-3.7 мм - 4 штуки;
• клемма неизолированная MPT F950 (TE), под провод сечением 4.0-6.0 мм² - 4 штуки;

• уплотнитель для клемм MPT 15 мм (TE), под провод диаметром 4.6- 5.2 мм - 4 штуки.


ВНИМАНИЕ! Комплект не включает в себя реле и предохранители. Эти комплектующие приобретаются отдельно.

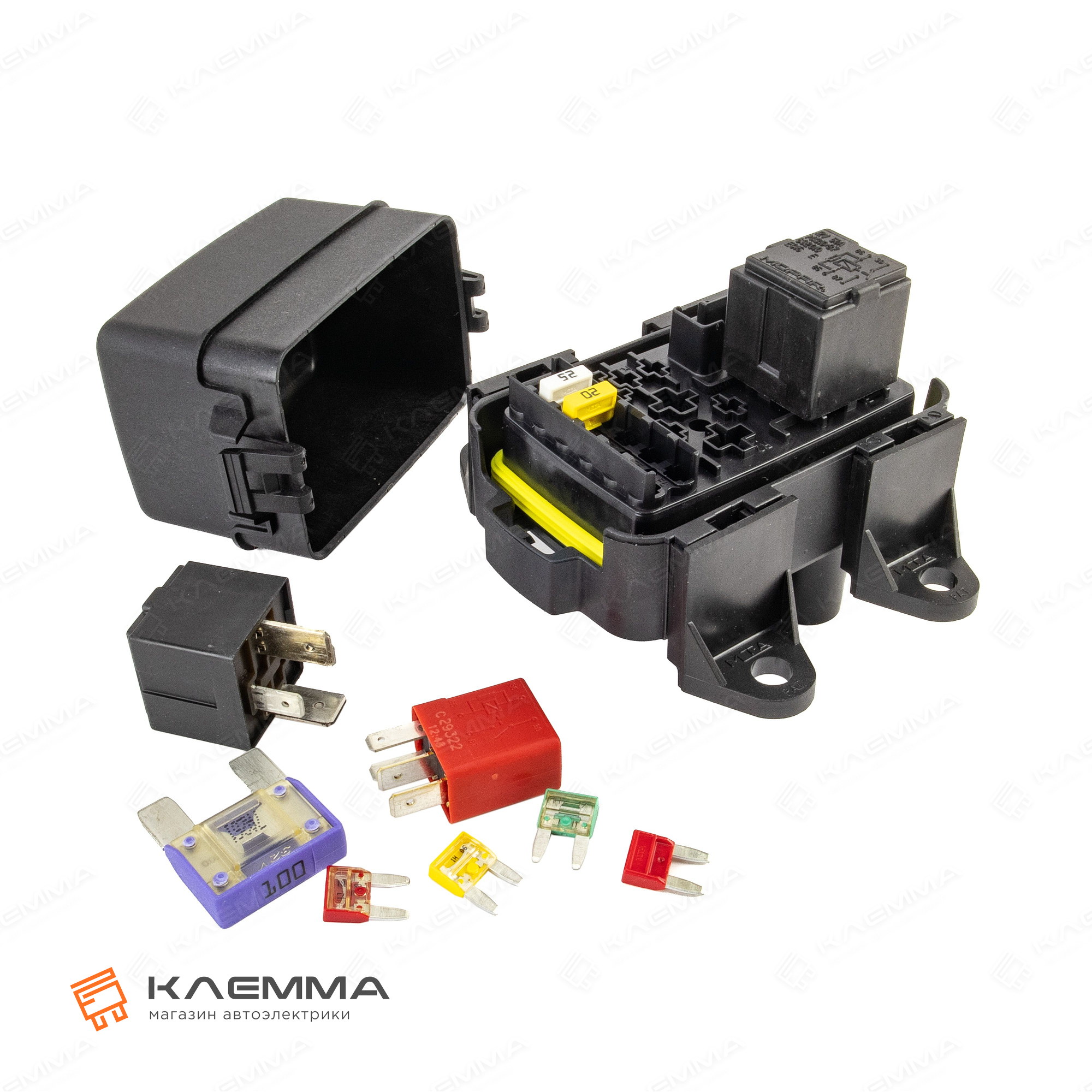

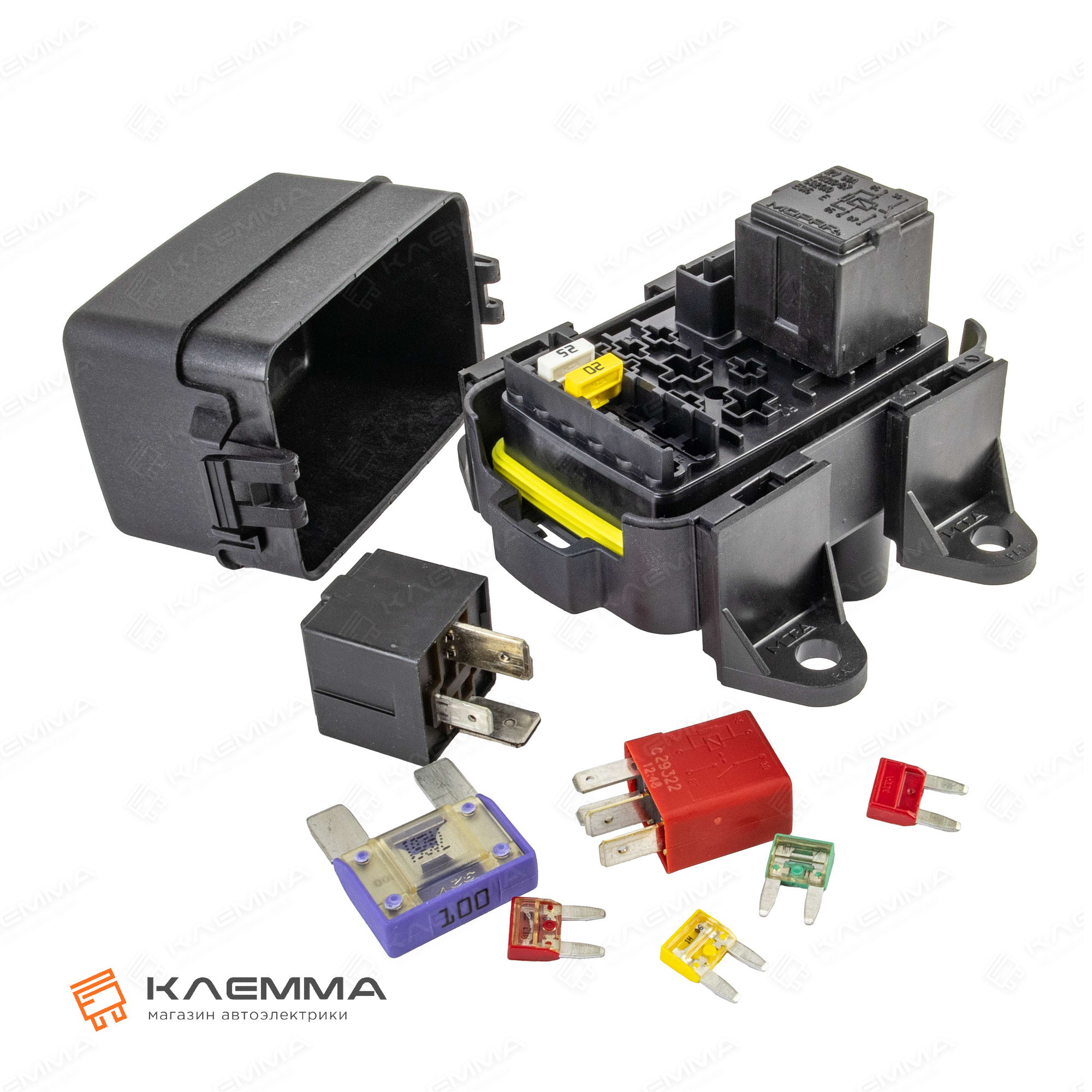

Дополнительные комплектующие (в комплект не входят):

Предохранители и реле:
• Предохранитель MINIVAL (MTA);
• Предохранитель MAXIVAL (MTA);
• Реле MICRO 4-контактное 12В 30A (MTA);
• Реле MICRO 4-контактное 12В 20A (MTA);
• Реле MAXI 4-контактное 12В 50A (MTA).

Если в вашем случае часть посадочных отверстий для клемм останутся не задействованы, вам потребуются уплотнители-заглушки:
• Уплотнитель для клемм MINI F280 WP (MTA), заглушка;

• Уплотнитель для клемм MCP 5.2 мм (TE), заглушка;

• Уплотнитель для клемм SPT 8.2 мм (TE), заглушка.


Технические характеристики:

• Производитель: MTA (Италия);
• Материал корпуса блока: полиамид средней плотности (PА66 MD25);
• Материал крышки: полипропилен с армированием стекловолокном (PP GF30);
• Максимальное напряжение: 32 В;
• Диапазон рабочих температур: от -40 до +130 гр.C;
• Степень защиты: IP6K6 / IP6K9K с крышкой;

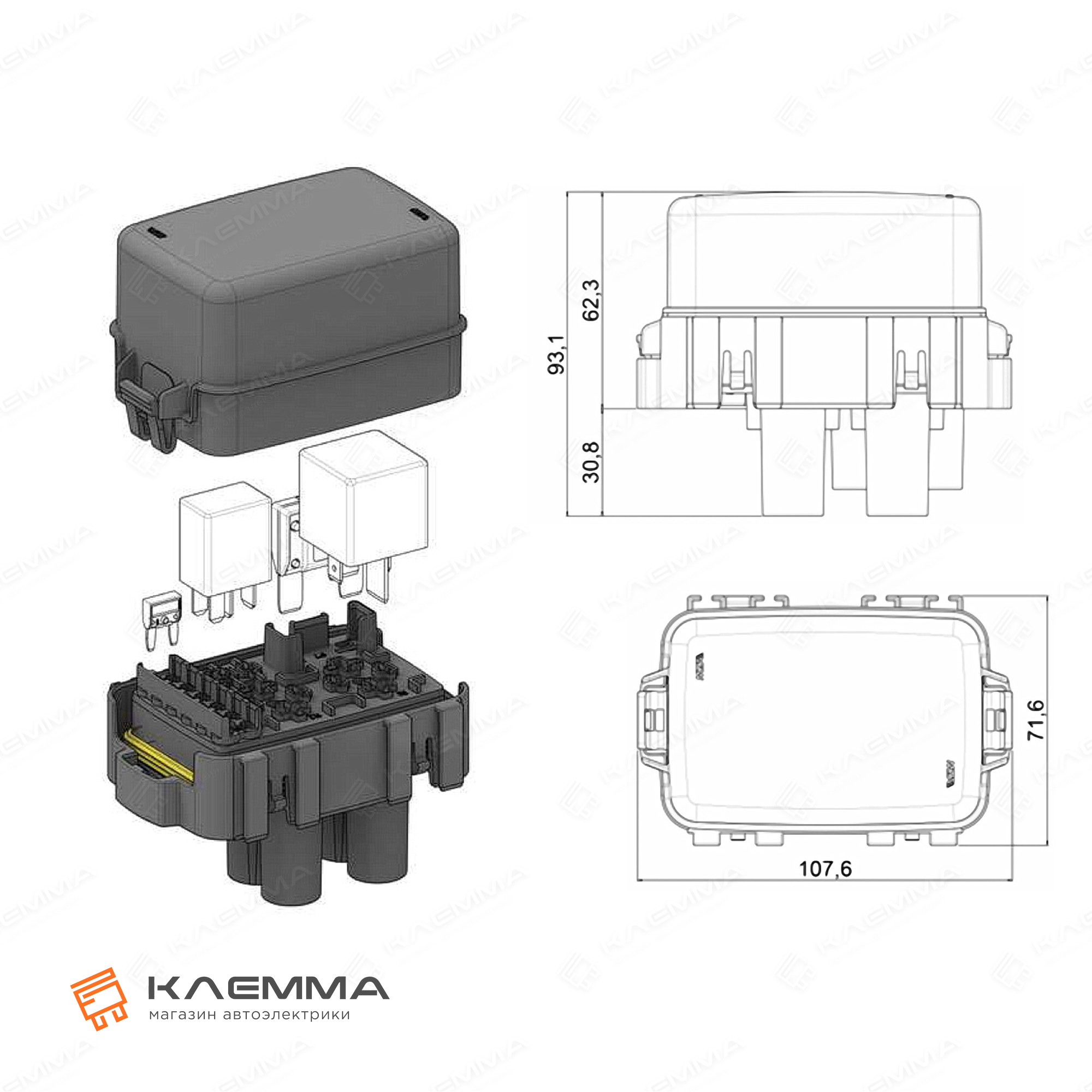

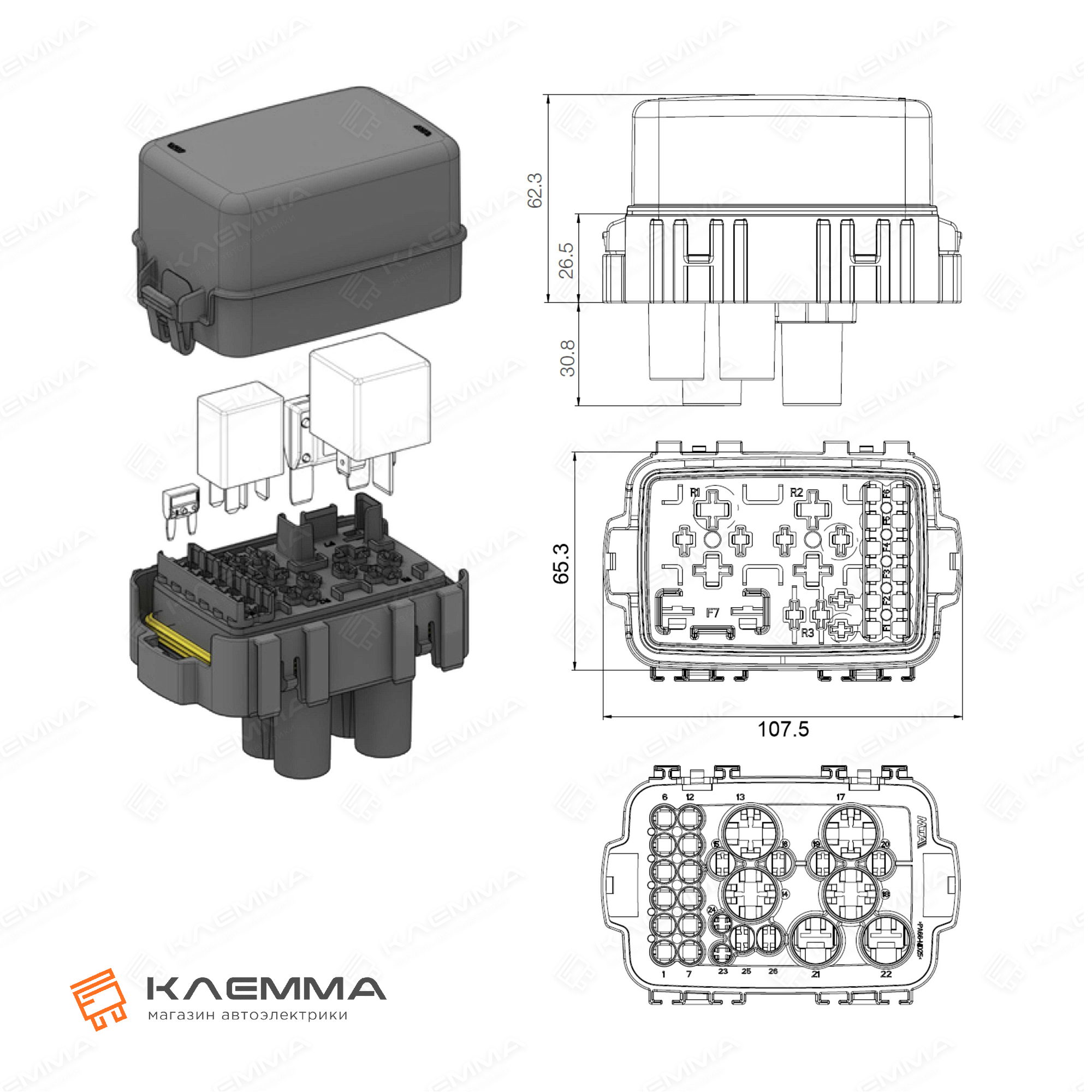

• Размер модуля (ДхШхВ, мм): 107,6 х 71,6 х 86,9.

Артикул: 0101491_KIT<
