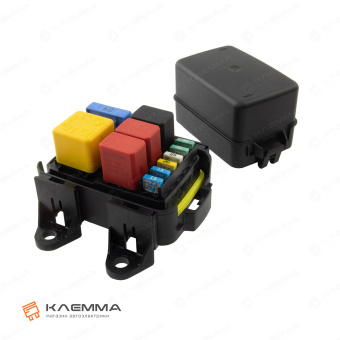

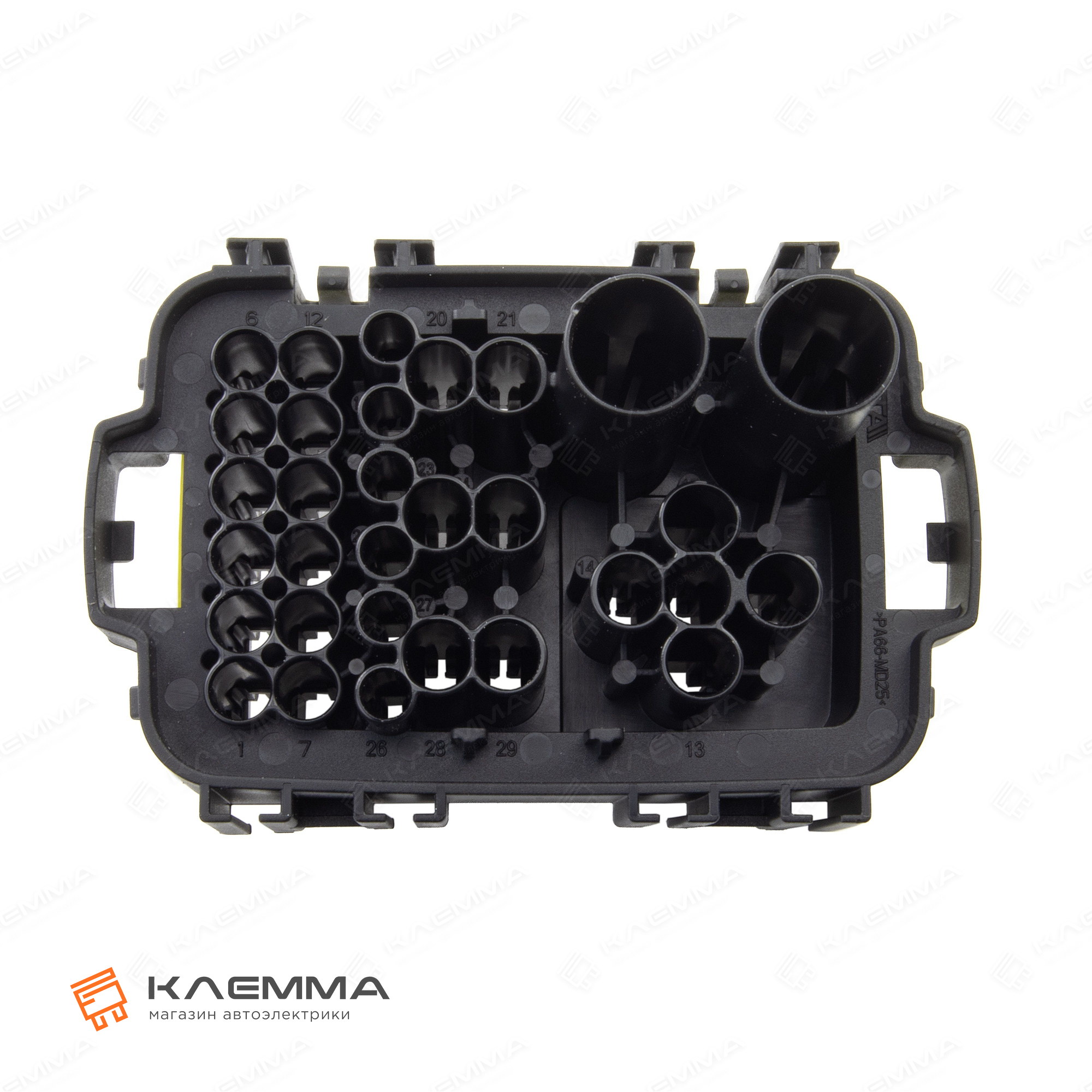

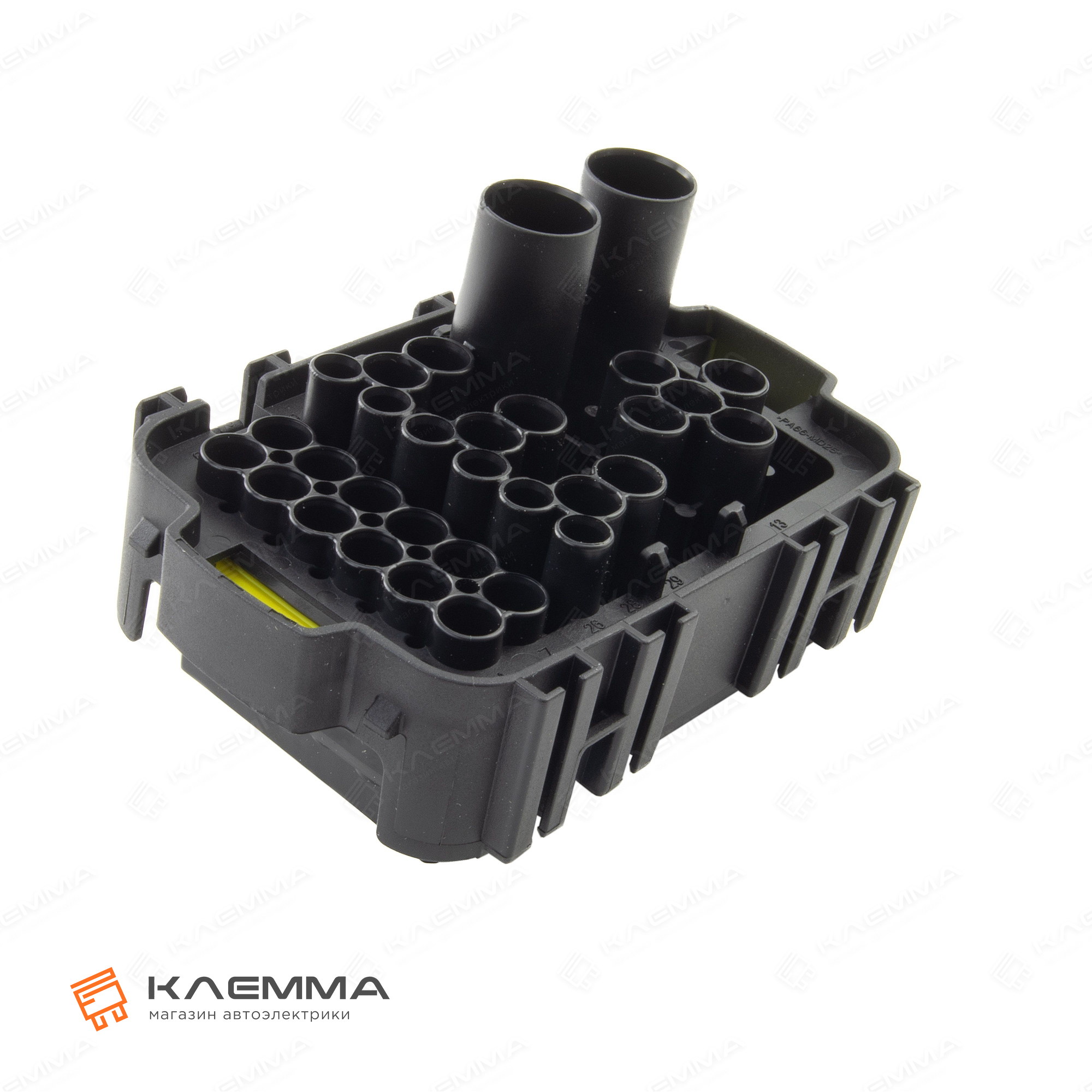

Блок влагозащищенный 6 MINIVAL + 1 MAXIVAL + 1 MINIRELAY + 3 MICRORELAY (MTA)

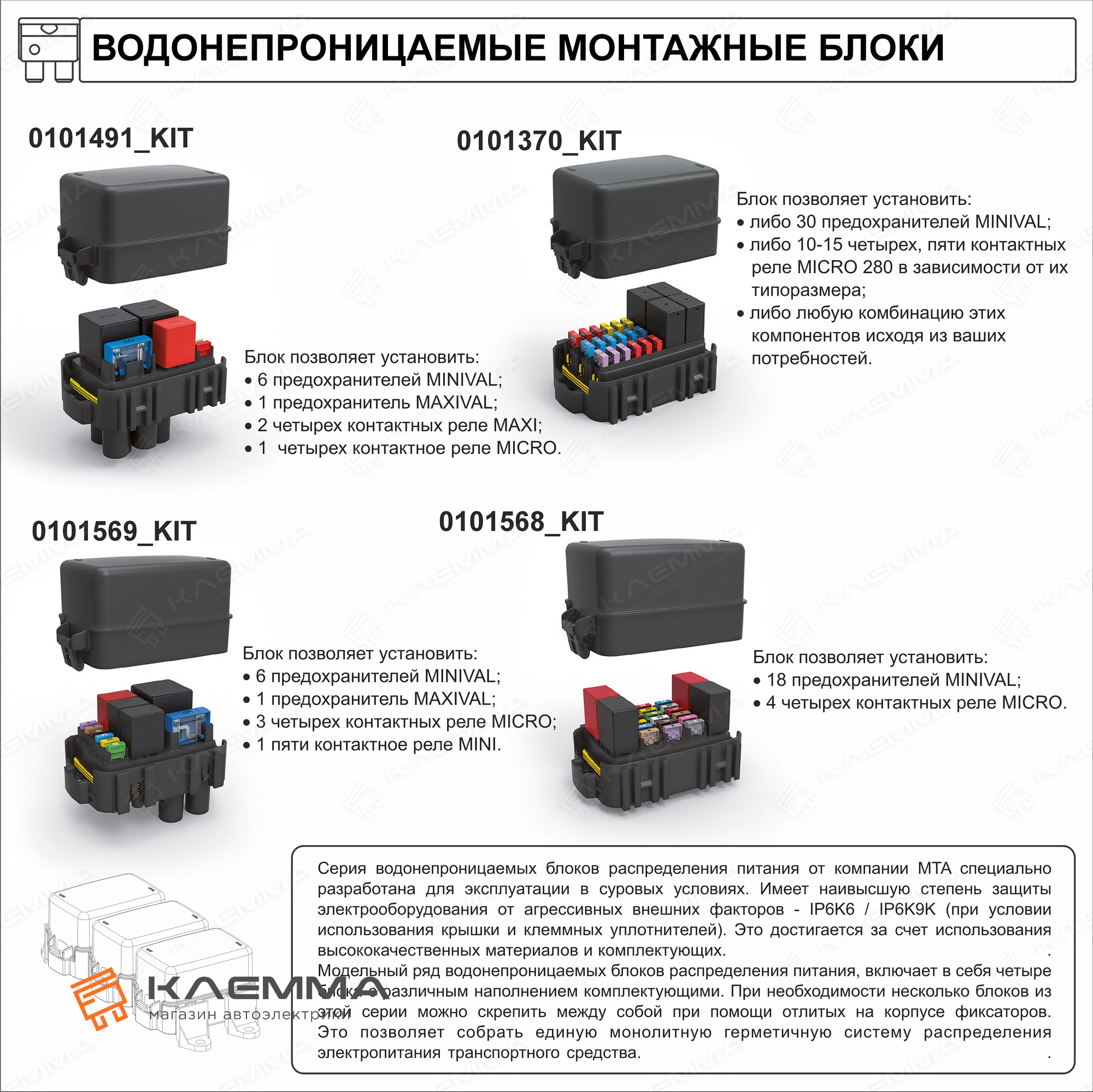

Влагозащищенный блок под 6 предохранителей MINIVAL, 1 предохранитель MAXIVAL, 3 реле MICRO и 1 реле MINI(MTA)

Данный блок комбинированного типа благодаря силиконовой прокладке под крышку, а также возможности установки силиконовых уплотнителей в посадочные отверстия клемм, дает возможность использовать внутренние компоненты в условиях, требующих защиты от внешней среды. Также при необходимости несколько подобных блоков можно скрепить меду собой и установить вместе при помощи отлитых на корпусе кронштейнов.

Дополнительные комплектующие (в комплект не входят):

Крышка и кронштейны:
• Крышка для влагозащищенных блоков (МТА) - 1 штука;

• Кронштейн монтажный блока d=8.5 мм "папа" (MTA) - 2 штуки;

• Кронштейн монтажный блока d=8.5 мм "мама" (MTA) - 2 штуки.


Клеммы и уплотнители клемм для предохранителей MINIVAL:
Количество клемм и уплотнителей выбирается исходя из необходимого количества предохранителей, по 2 клеммы и 2 уплотнителя на один предохранитель.
Для не задействованных посадочных отверстий клемм используются уплотнители-заглушки.

• Клемма не изолированная MINI F280 WP (MTA);

• Уплотнитель для клемм MINI F280 WP (MTA)*.

* Либо аналоги от производителей TE Connectivity, APTIV (DELPHI), не уступающие по качеству:

• Уплотнитель для клемм MINI 7.2 мм (APTIV);
• Уплотнитель для клемм 6.8 мм (TE).

Клеммы и уплотнители для 1 предохранителя MAXIVAL:
• Клемма не изолированная WP F800 MAXI (МТА) - 2 штуки;
• Уплотнитель WP MAXI 800 (МТА) - 2 штуки.

Клеммы и уплотнители для трех реле MICRO:
Количество клемм и уплотнителей выбирается исходя из необходимого количества реле, по 2 клеммы и 2 уплотнителя каждого типоразмера на одно реле. Для не задействованных посадочных отверстий клемм используются уплотнители-заглушки соответствующего типоразмера.

• Клемма не изолированная JPT-WP F280 (МТА);

• Уплотнитель для клемм JPT-WP F280/M280 (MTA)*;

• Клемма не изолированная SPT F630 (МТА);

• Уплотнитель для клемм SPT 8.2 мм (TE).
* Либо аналоги от производителей TE Connectivity, APTIV (DELPHI), не уступающие по качеству:

• Уплотнитель для клемм JPT 5.2 мм (TE).


Клеммы и уплотнители для реле MINI:
• Клемма не изолированная SPT F630 (МТА) - 5 штук;

• Уплотнитель для клемм SPT 8.2 мм (TE) - 5 штук.

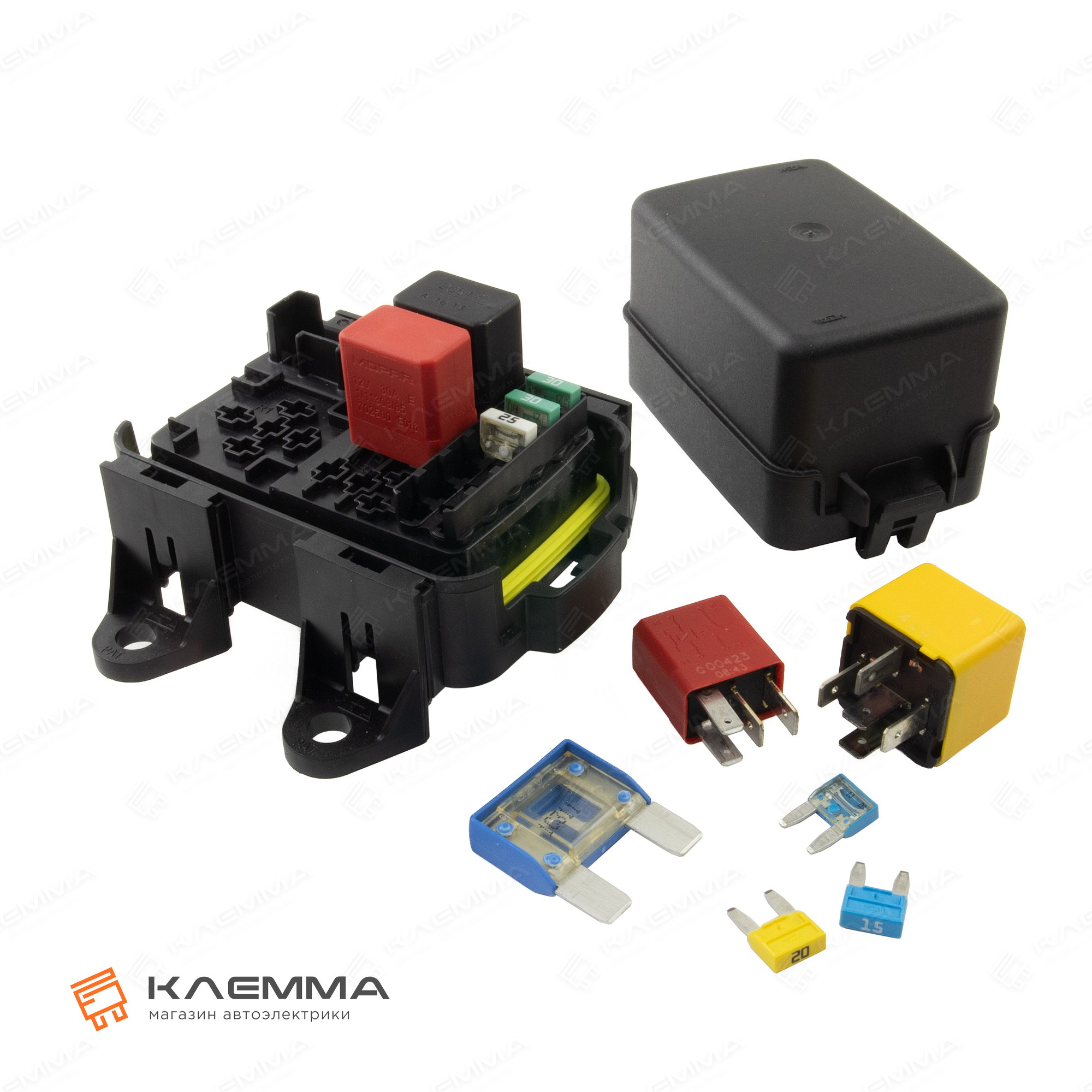

Предохранители и реле:
• Предохранитель MINIVAL (MTA);;
• Предохранитель MAXIVAL (MTA);
• Реле MICRO 4-контактное 12В 30A (MTA);
• Реле MICRO 4-контактное 12В 20A (MTA);
• Реле MINI 5-контактное 12В 20/30A (Avolta);
• Реле MINI 5-контактное 12В 2x20A (Avolta);
• Реле MINI 5-контактное 12В 30A (Avolta);
• Реле MINI 5-контактное 12В 40A (Avolta) с кронштейном.

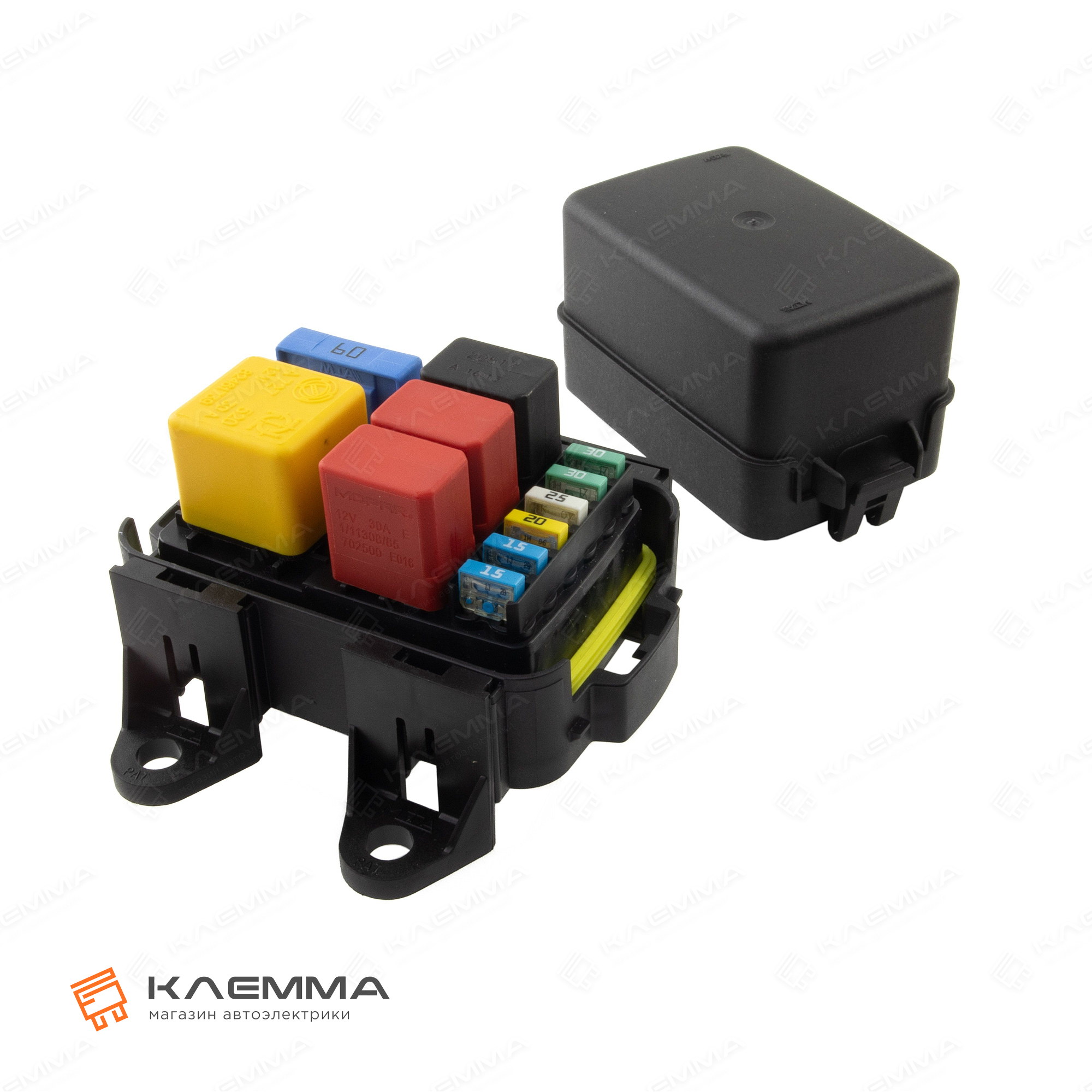

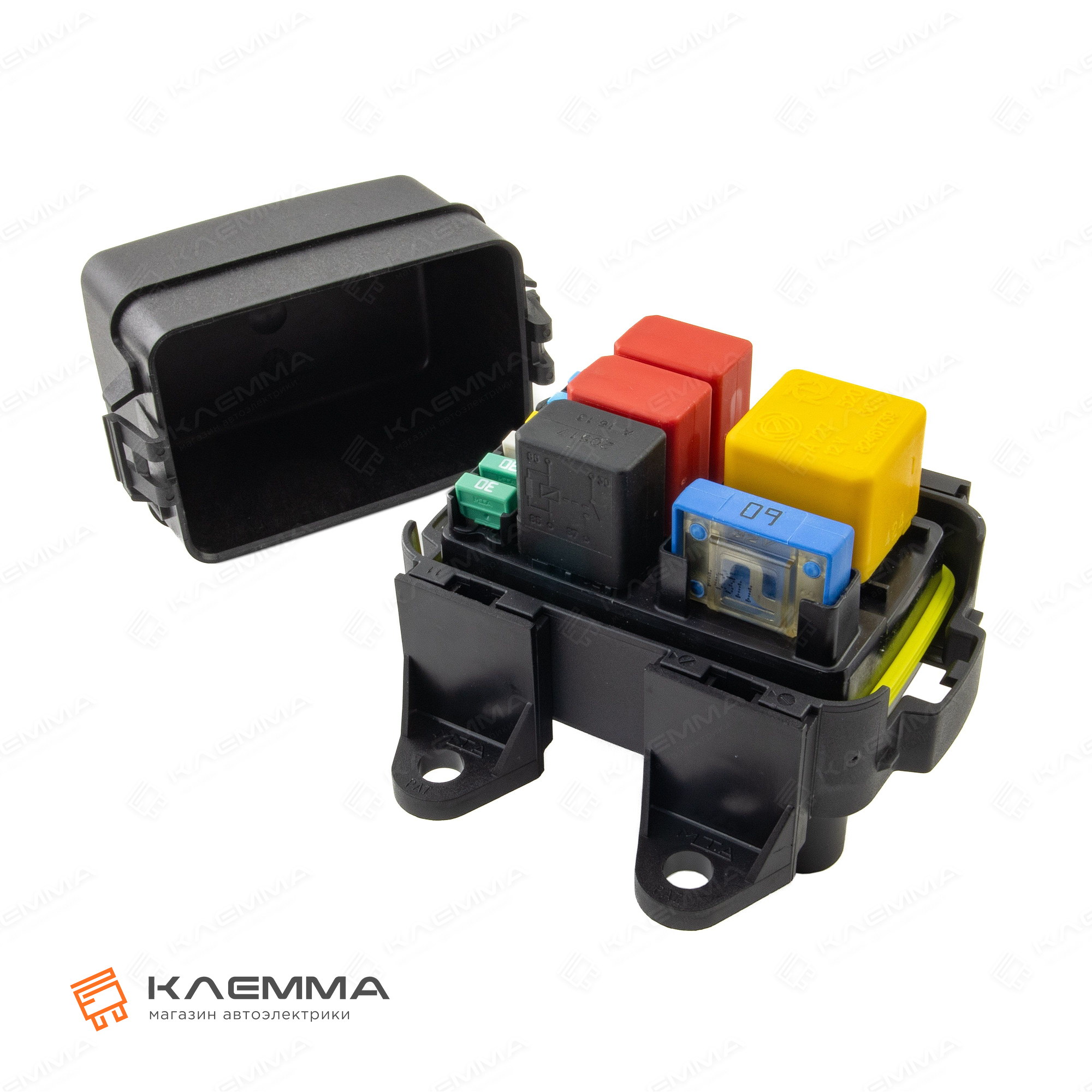

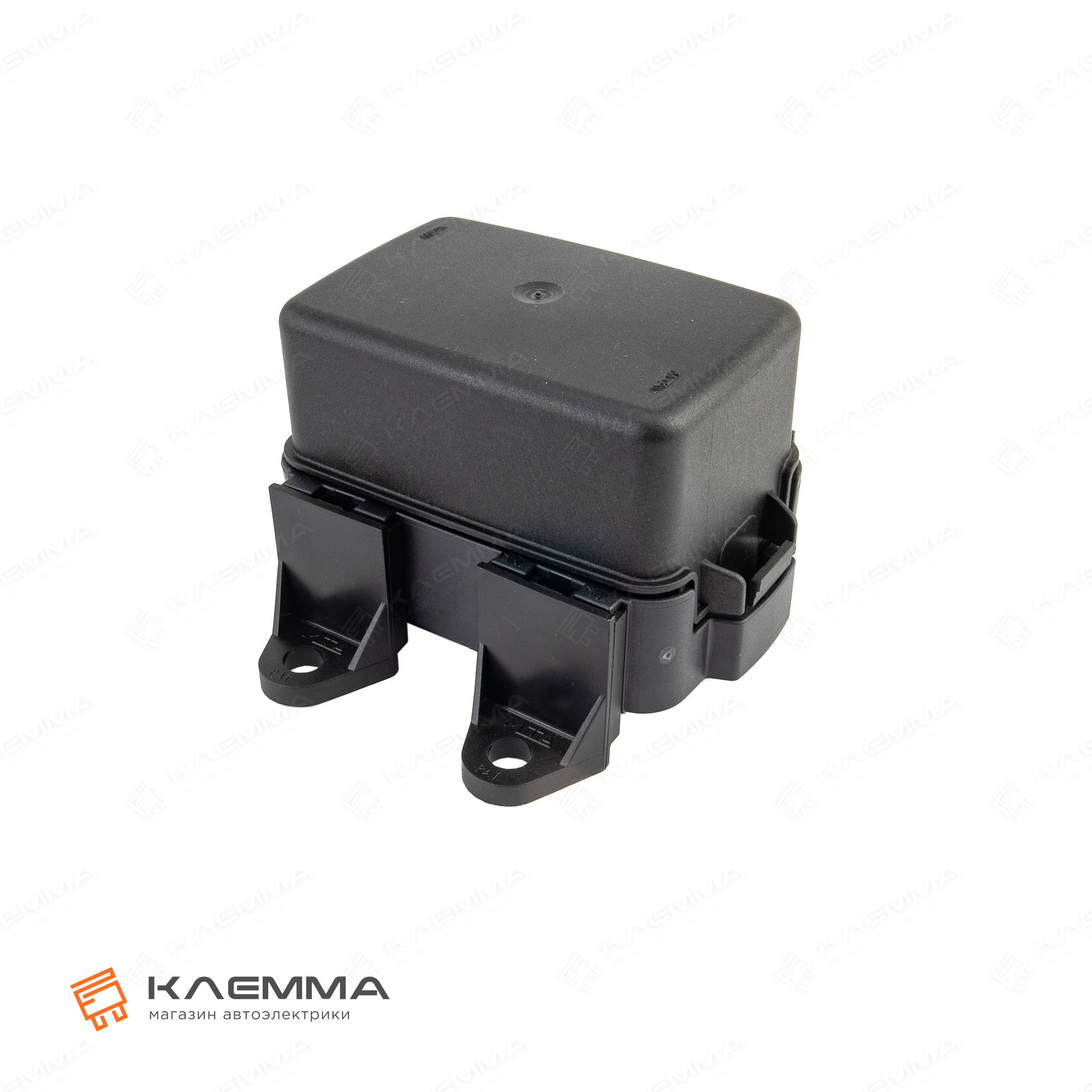

Так же в продаже имеется комплект данного модуля в сборе, с клеммами, уплотнителями, кронштейнами и крышкой:

• Блок влагозащищенный 6 MINIVAL + 1 MAXIVAL + 1 MINIRELAY + 3 MICRORELAY (MTA) комплект.

Технические характеристики:

• Производитель: MTA (Италия);
• Материал корпуса: полиамид средней плотности (PА66 MD25);

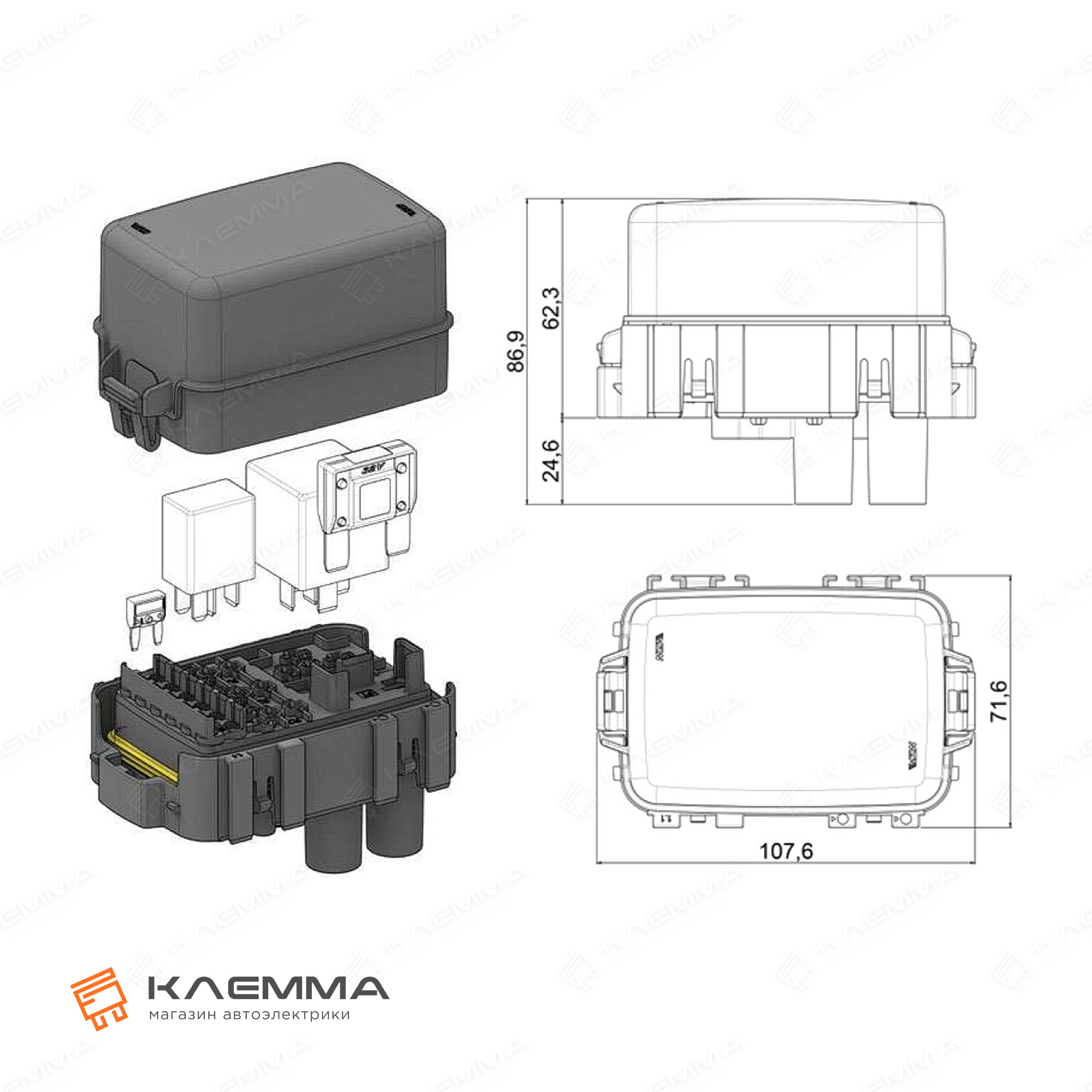

• Размер модуля (ДхШхВ, мм):107,6 х 71,6 х 86,9.

Артикул: 0101569, 0301569
