Модуль предохранителей и реле MINIVAL/DIODE/MICRO280 (MTA)

Модульный блок для предохранителей Мини и реле Микро280 (MTA) с клеммами

Данный модульный блок универсален и позволяет установить:

• либо 20 предохранителей типоразмера Мини (MINI) от 2 до 30А;
• либо от 6 до 10 реле типоразмера Микро280 до 30А (в зависимости от габарита реле);

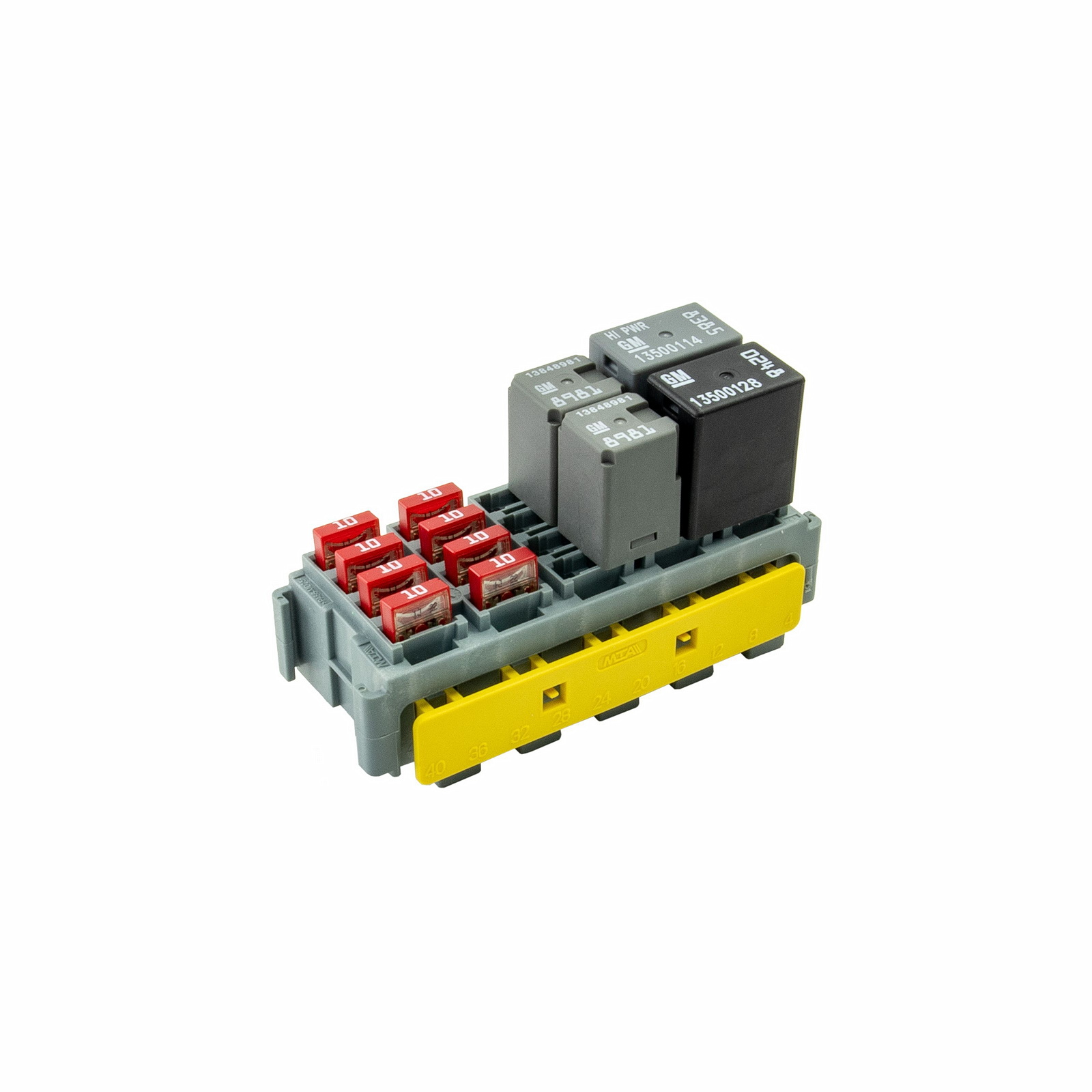

• либо любую комбинацию этих компонентов исходя из ваших потребностей.

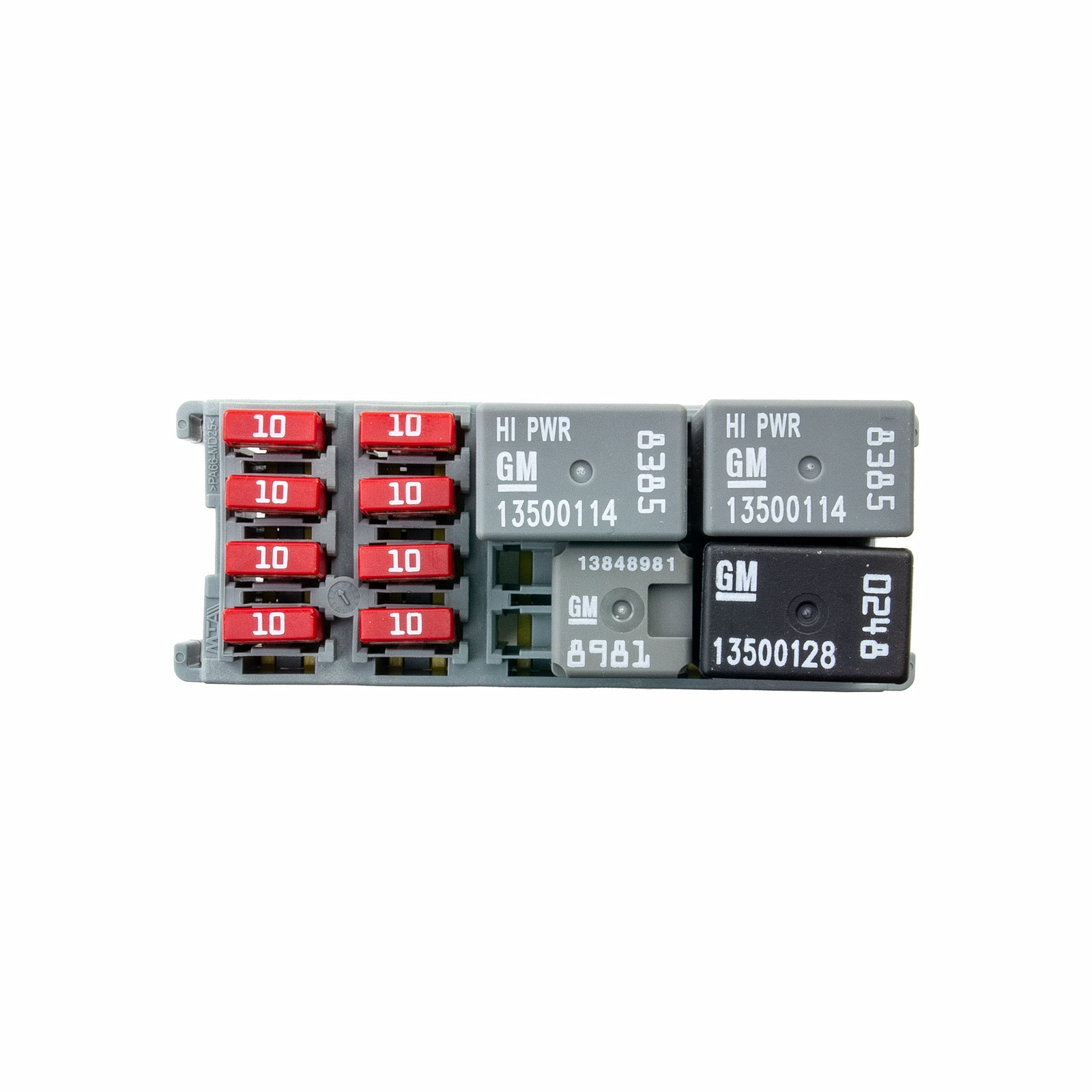

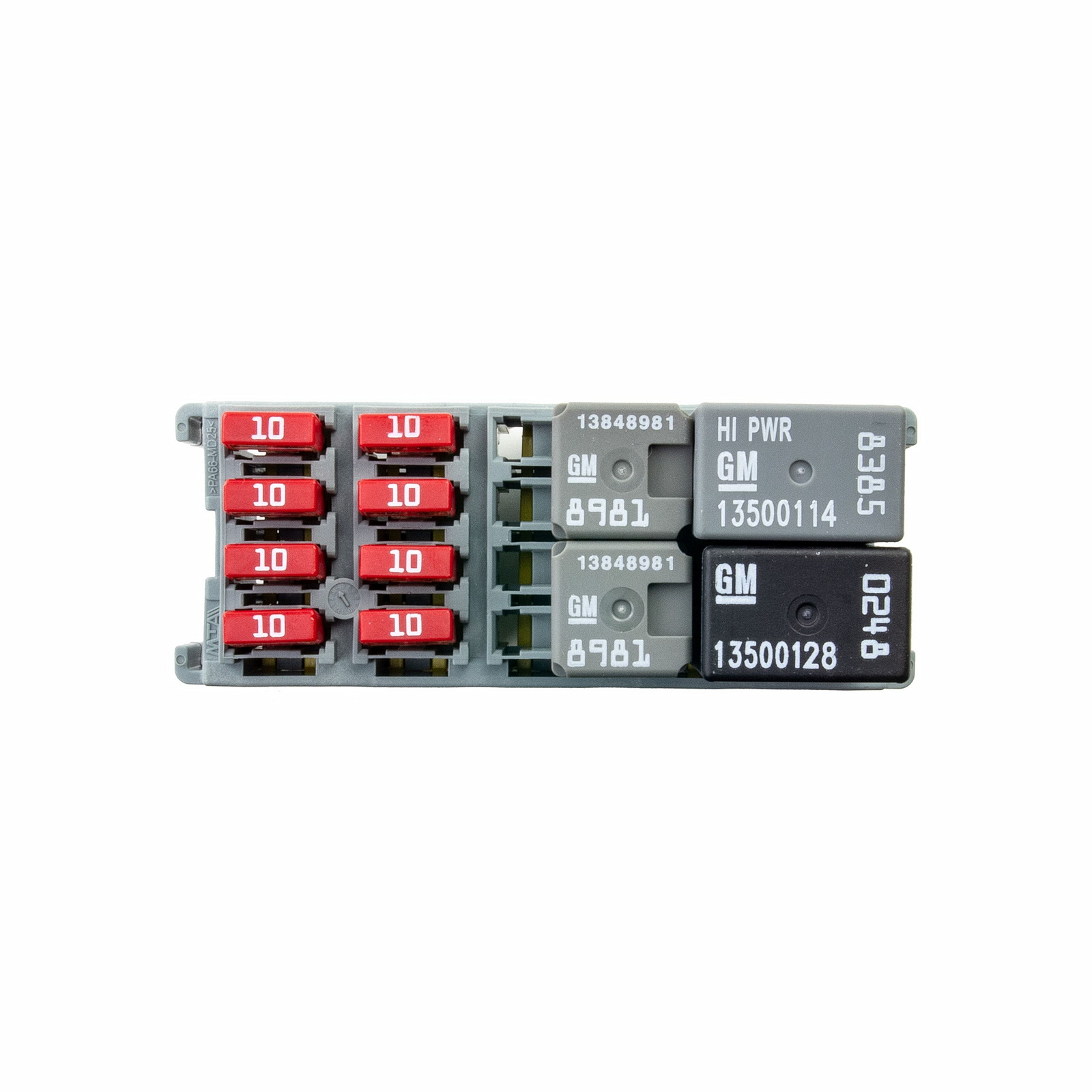

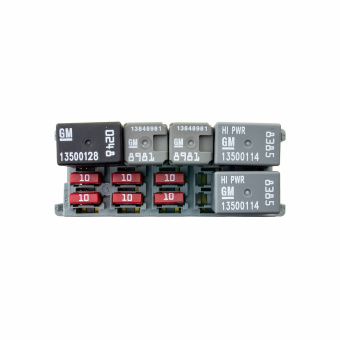

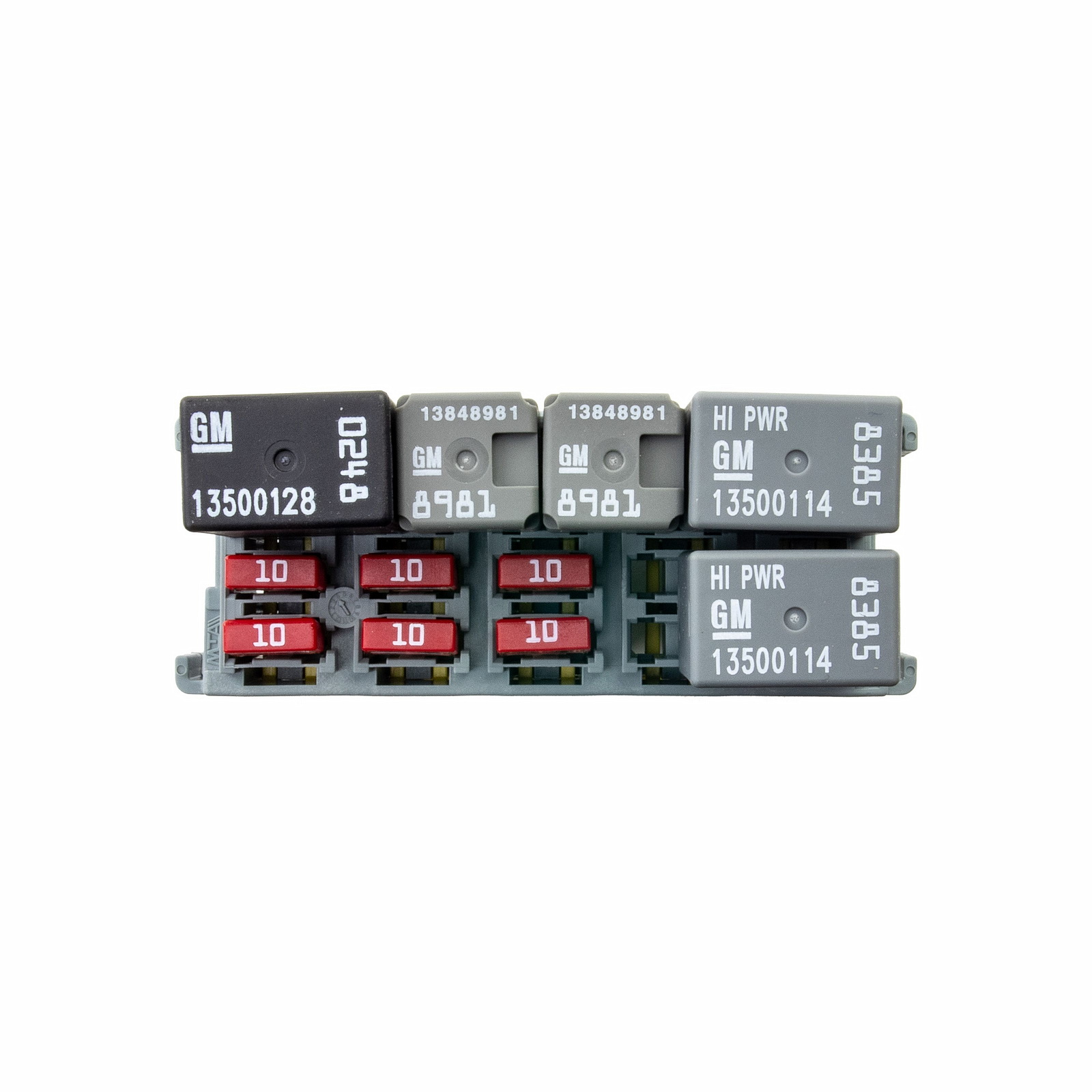

Вы сами выбираете компоновку установки реле и предохранителей. Одно большое реле MICRO280 занимает место четырех предохранителей MINIVAL, малое реле – двух предохранителей.
Модуль так же подходит для установки автомобильных диодов и автоматических выключателей типоразмера MINI.

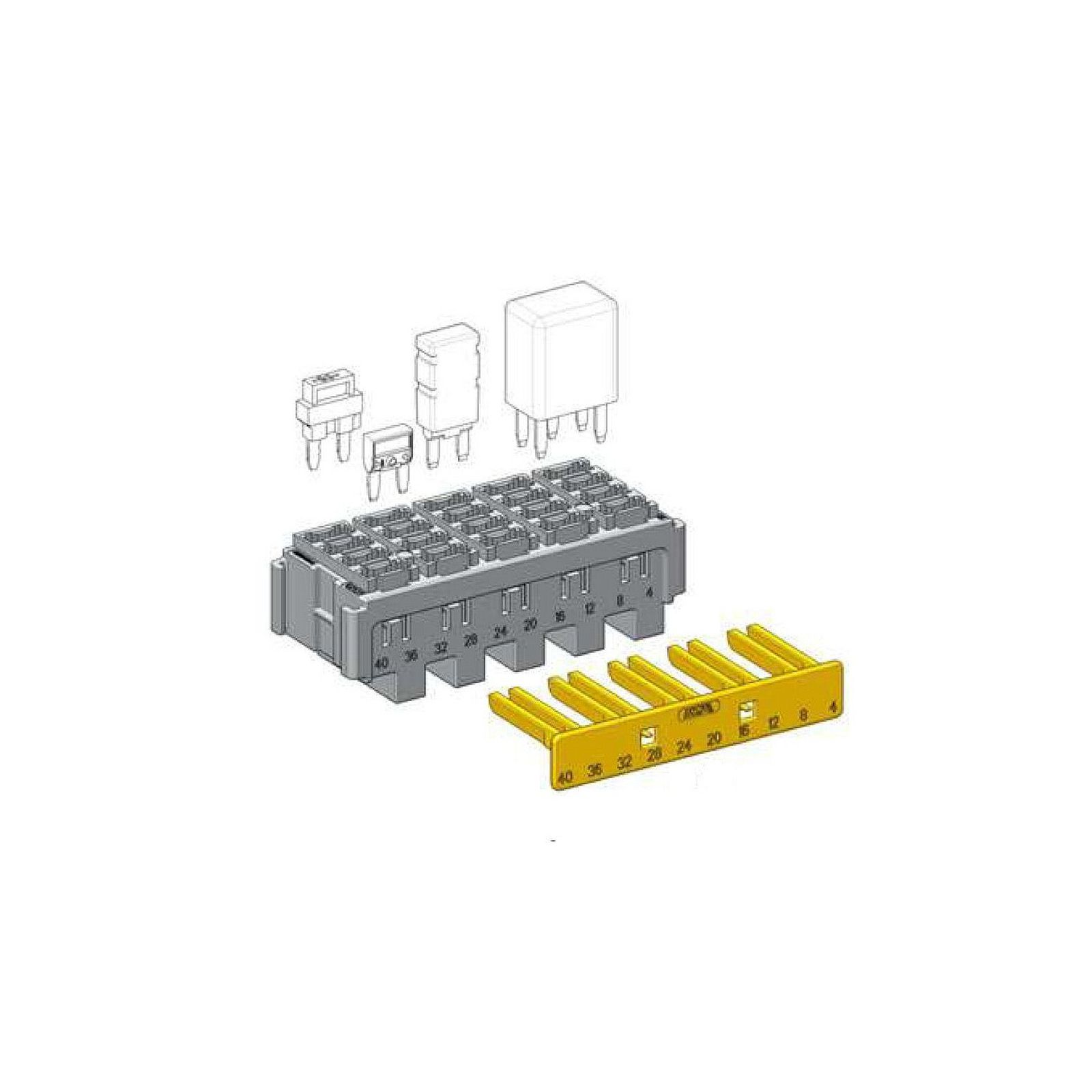

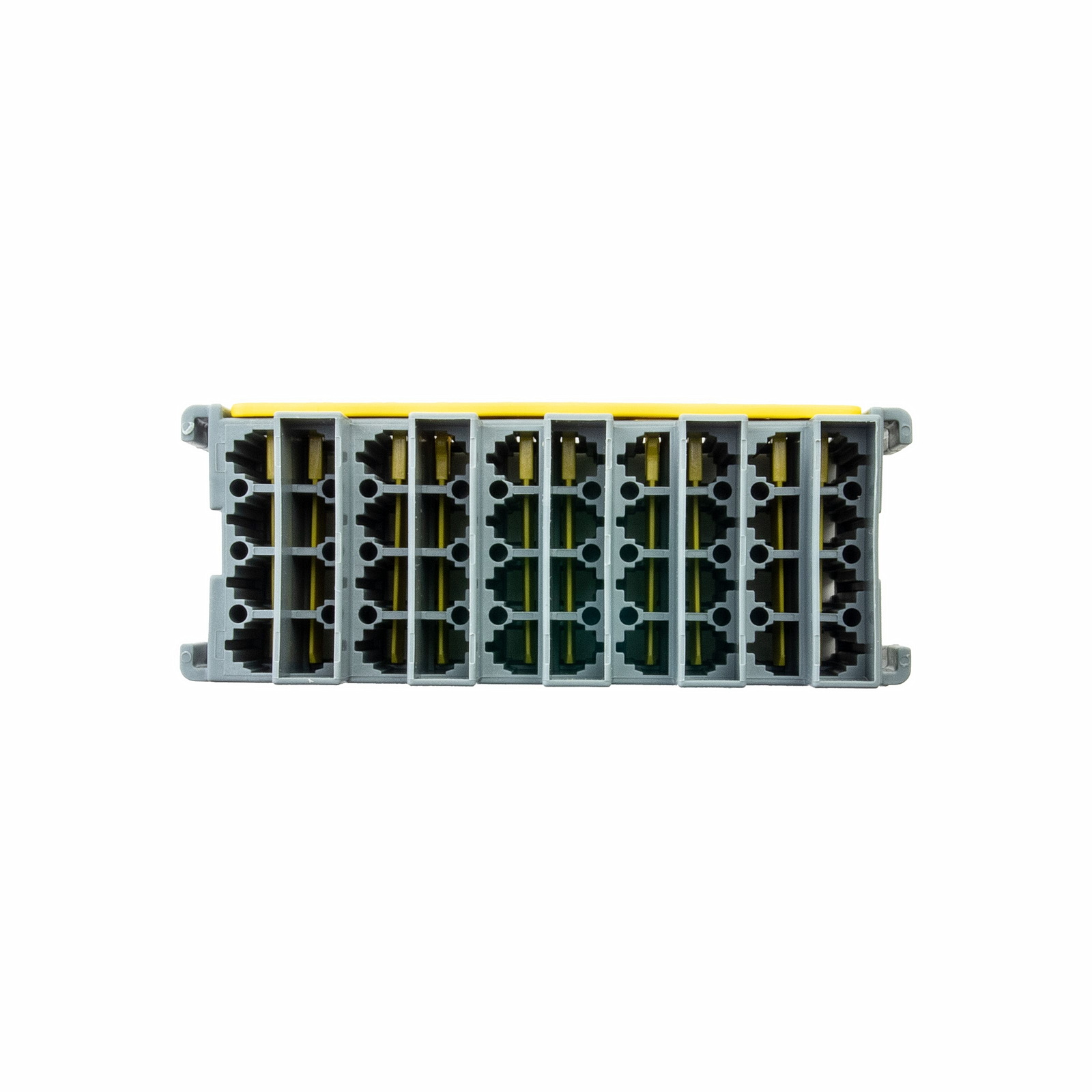

В комплекте с модулем идет вторичный замок для надежной фиксации клемм в корпусе модуля. Его использование полностью исключает самопроизвольное извлечение клемм из модуля при агрессивной эксплуатации транспортного средства.

Данный модуль поставляется в комплекте с клеммами.

В комплект входит :

• Модуль предохранителей и реле MINIVAL/DIODE/MICRO280 (MTA) - 1 шт.
• Клемма неизолированная MINI F280 (MTA) сечение 0.35-0.75 мм2 - 12 шт.
• Клемма неизолированная MINI F280 (MTA) сечение 1.0-2.0 мм2 - 16 шт.
• Клемма неизолированная MINI F280 (MTA) сечение 2.5-4.0 мм2 - 12 шт.

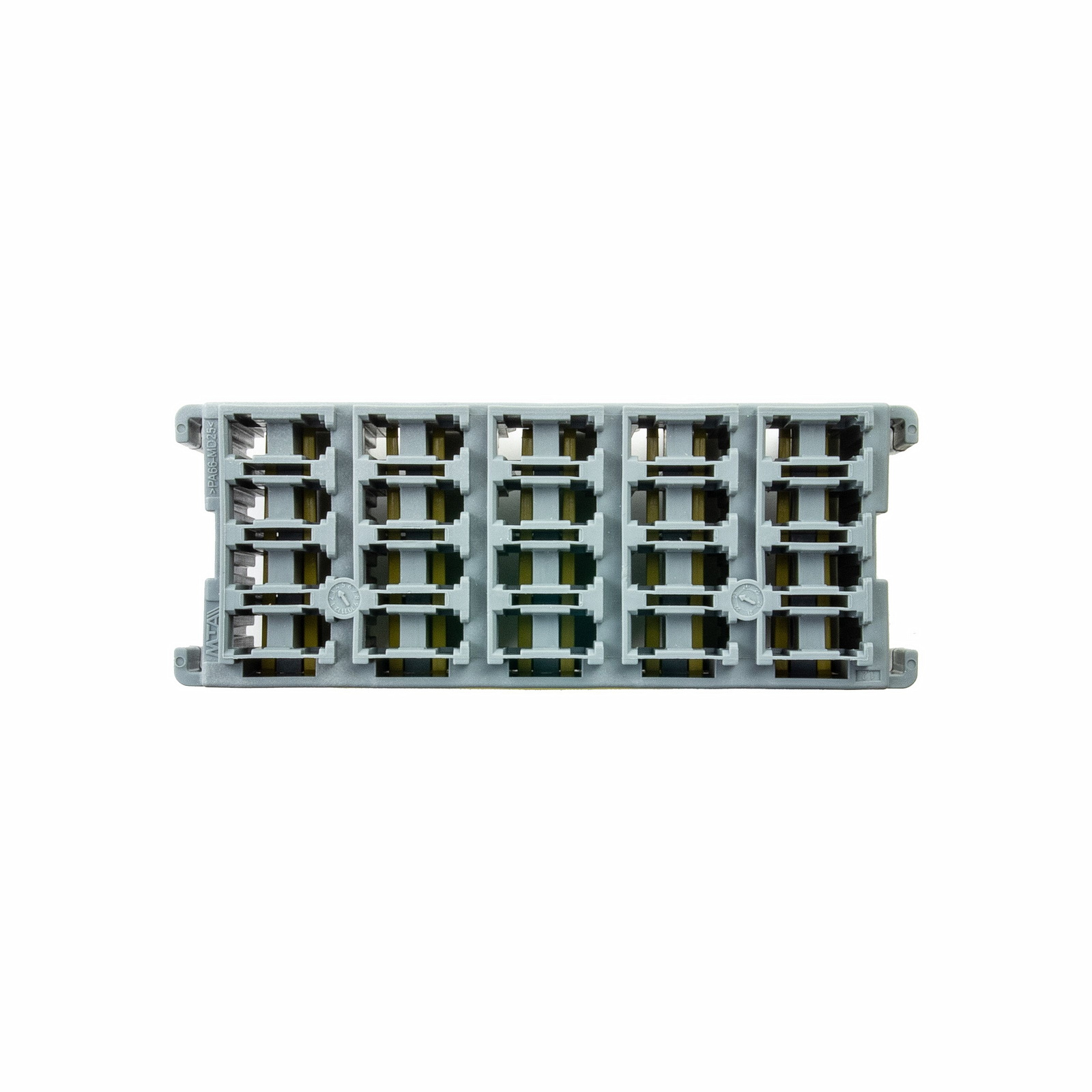

Модульный блок выполнен из полиамида армированного, средней плотности (PA66 MD25), за счет чего обладает повышенной износоустойчивостью.

Дополнительные комплектующие (в комплект не входят).

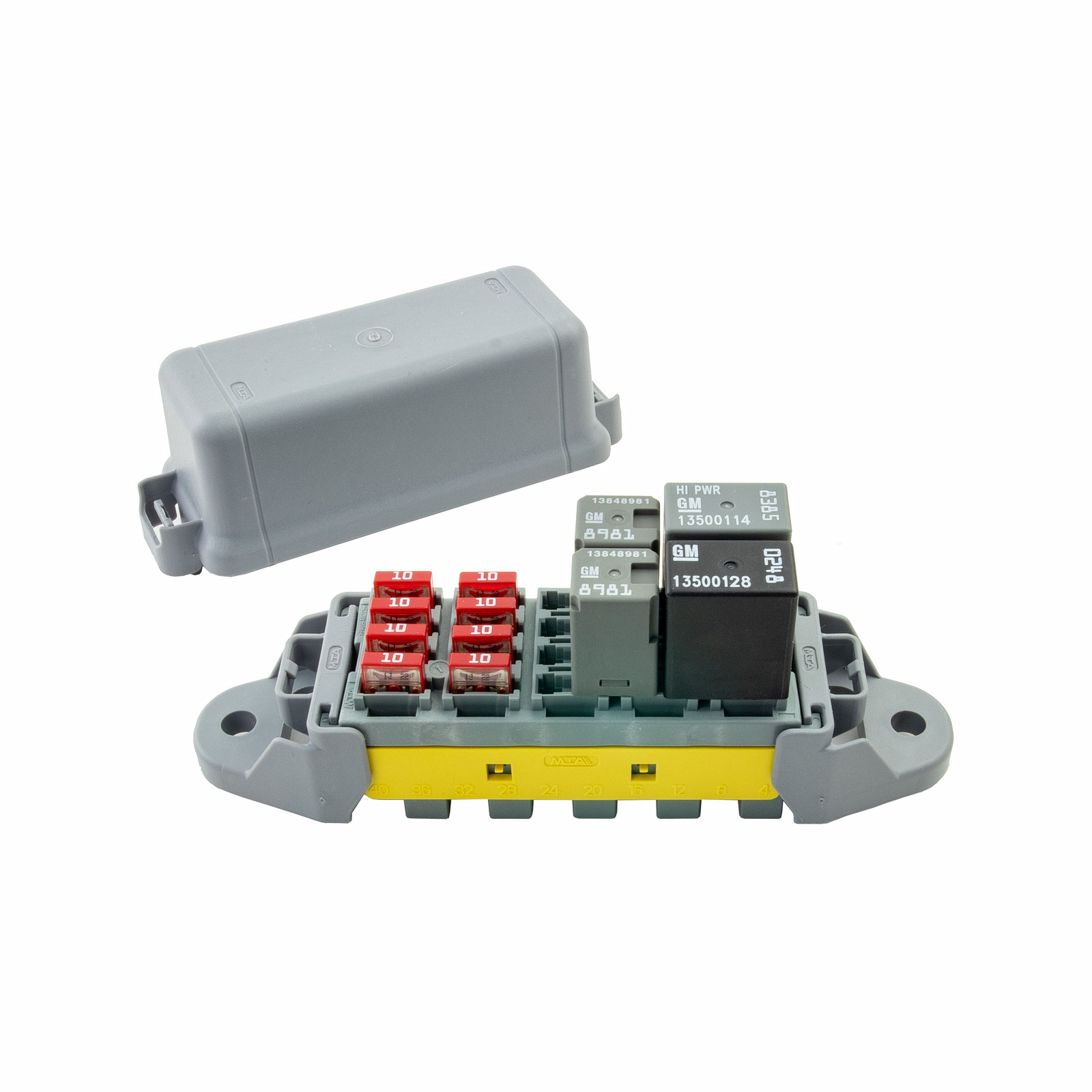

Для монтажа модульных блоков и объединение их в системы управления электропитанием автомобиля необходимо использовать держатели и рамки в различных вариантах.

• Держатель одного модуля (MTA), артикул 0101580, 0301580. Для монтажа одного модуля необходимо 2 держателя;
• Держатель двух модулей (MTA), артикул 0100699, 0300699. Для монтажа одного модуля необходимо 2 держателя;
• Рамка под модули 4-секционная (MTA), артикул 0101520, 0301520;
• Рамка под модули 5-секционная (MTA), артикул 0101450, 0301450;
• Рамка под модули 5-секционная с защелками (MTA), артикул 0101706, 0301706;
• Рамка под модули 12-секционная (MTA), артикул 0101680, 0301680;
• Скоба для соединения модулей (MTA), артикул 0301620.

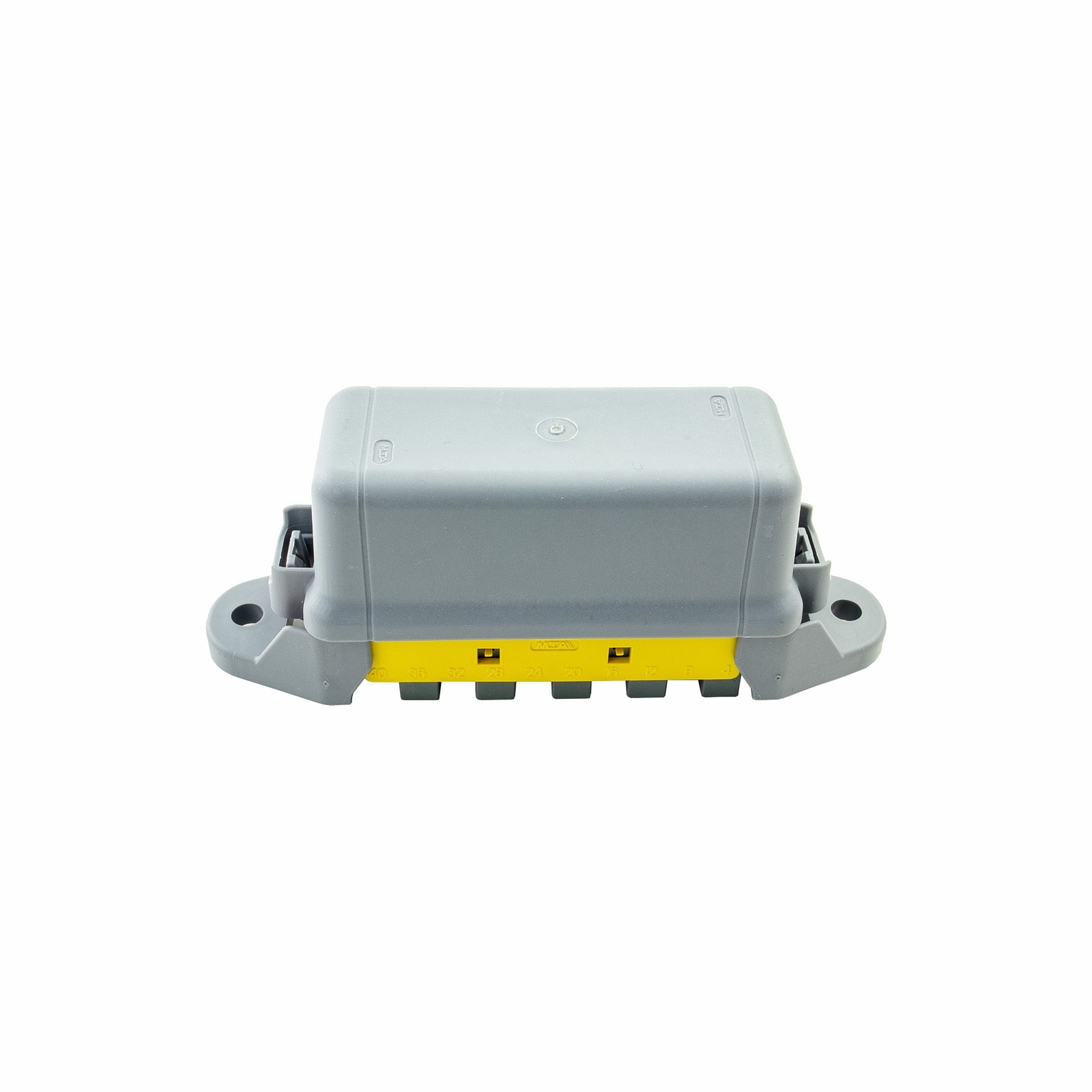

Для защиты компонентов модульной системы от внешних факторов используются крышки и фиксаторы для каждого из вариантов держателей.

• Крышка держателя модуля 1-секционная (MTA), артикул 0101590, 0301590;
• Крышка держателя модулей 2-секционная (MTA), артикул 0101550, 0301550;
• Крышка рамки модулей 4-секционная (MTA), артикул 0101530, 0301530;
• Крышка рамки модулей 5-секционная (MTA), артикул 0101540, 0301540;
• Крышка рамки модулей 5-секционная с защелками (MTA), артикул 0101707, 0301707;
• Фиксатор реле для модулей 0301450; 0301706; 0301520 (MTA), артикул 0301630.

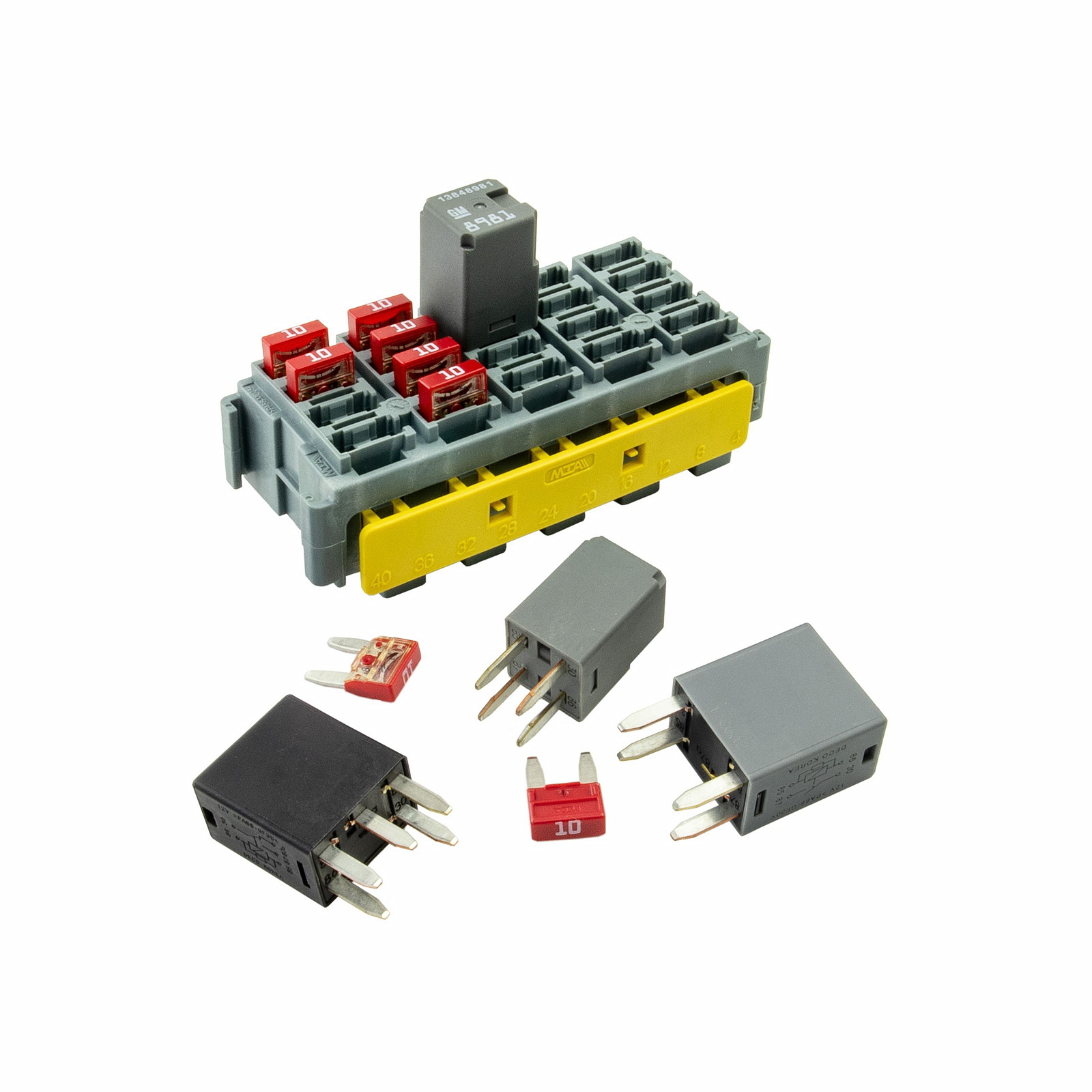

Компоненты для модульного блока:

• Предохранители типоразмера Мини (Mini)
• Диод автомобильный типоразмера Мини (Mini)
• Реле типоразмера Микро280 (Micro280)

Технические параметры:
Назначение: для предохранителей и реле;
Количество предохранителей: 20;
Типоразмер предохранителей: Мини;
Количество реле: 6-10;
Типоразмер реле: Микро280;

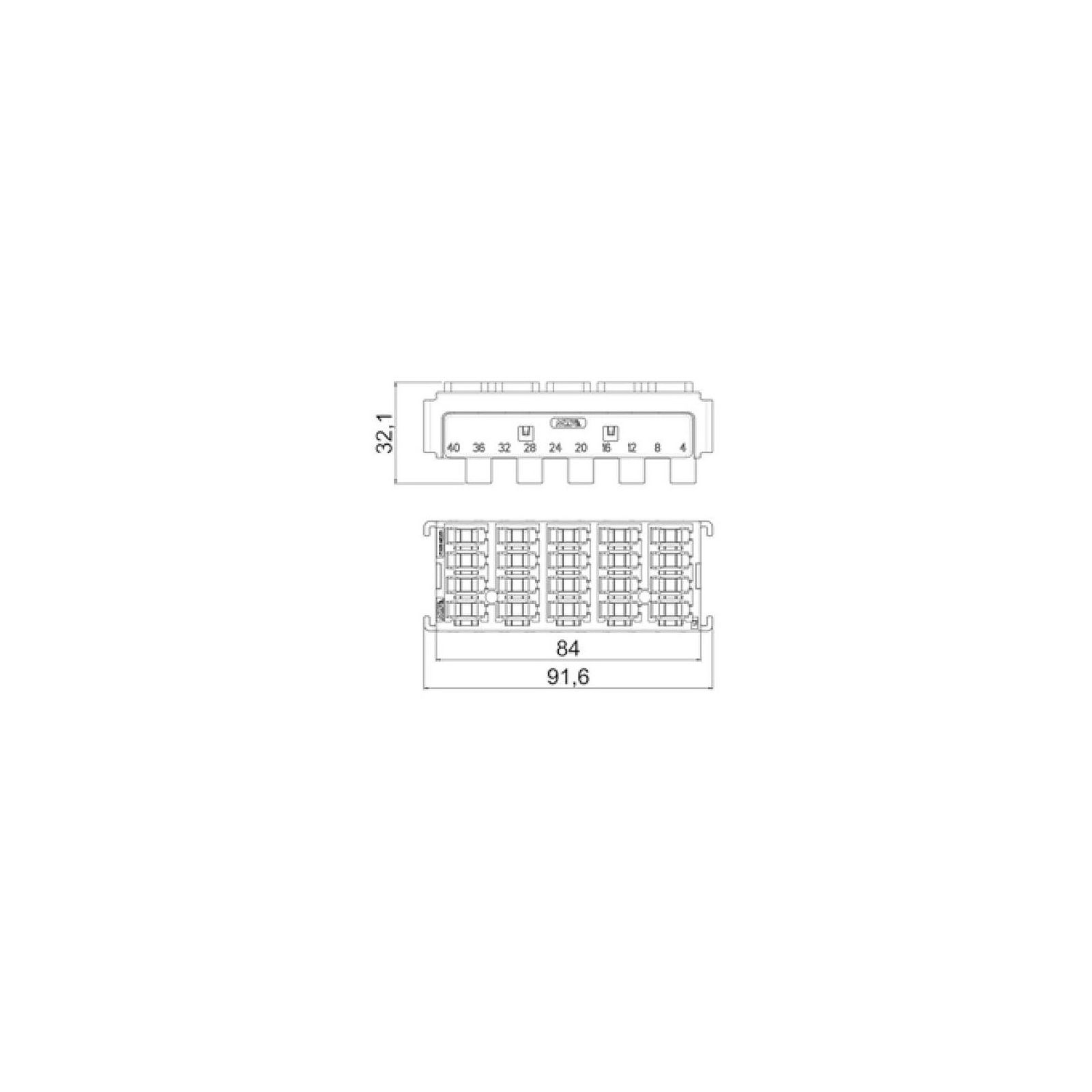

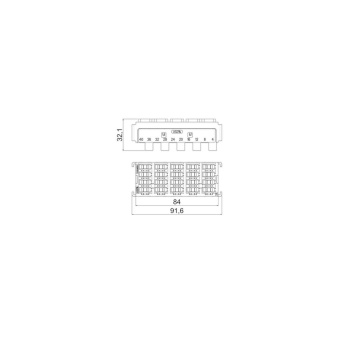

Размер (ДхШхВ, мм): 91,6 х 35 х 32,1;
Материал: полиамид, армированный средней плотности (PA66 MD25).

Производитель: MTA (Италия)
Артикул: 0101698_KIT
<
