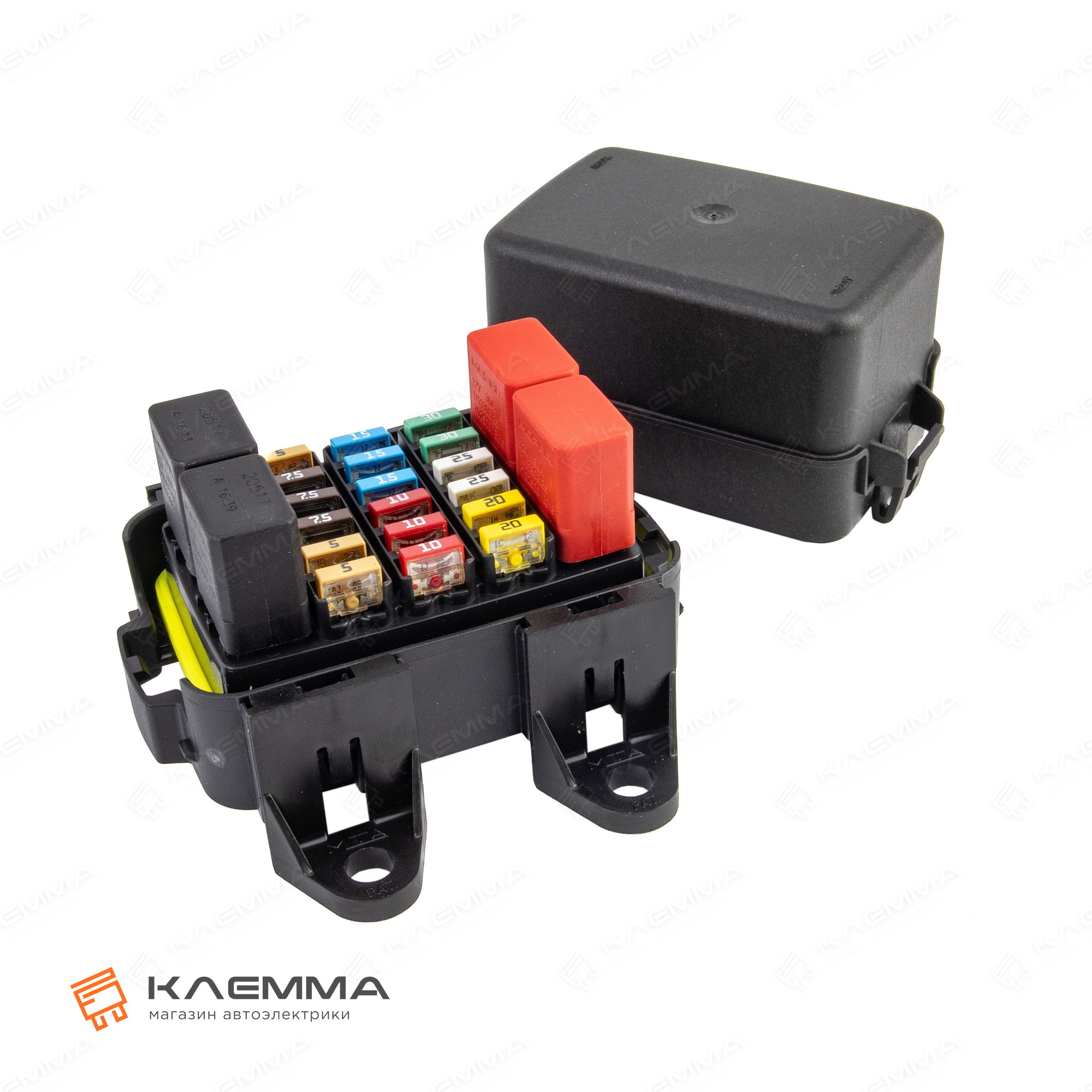

Блок водонепроницаемый 18 MINIVAL + 4 MICRORELAY (MTA) комплект

Блок водонепроницаемый для предохранителей Мини и реле Микро (MTA) комплект

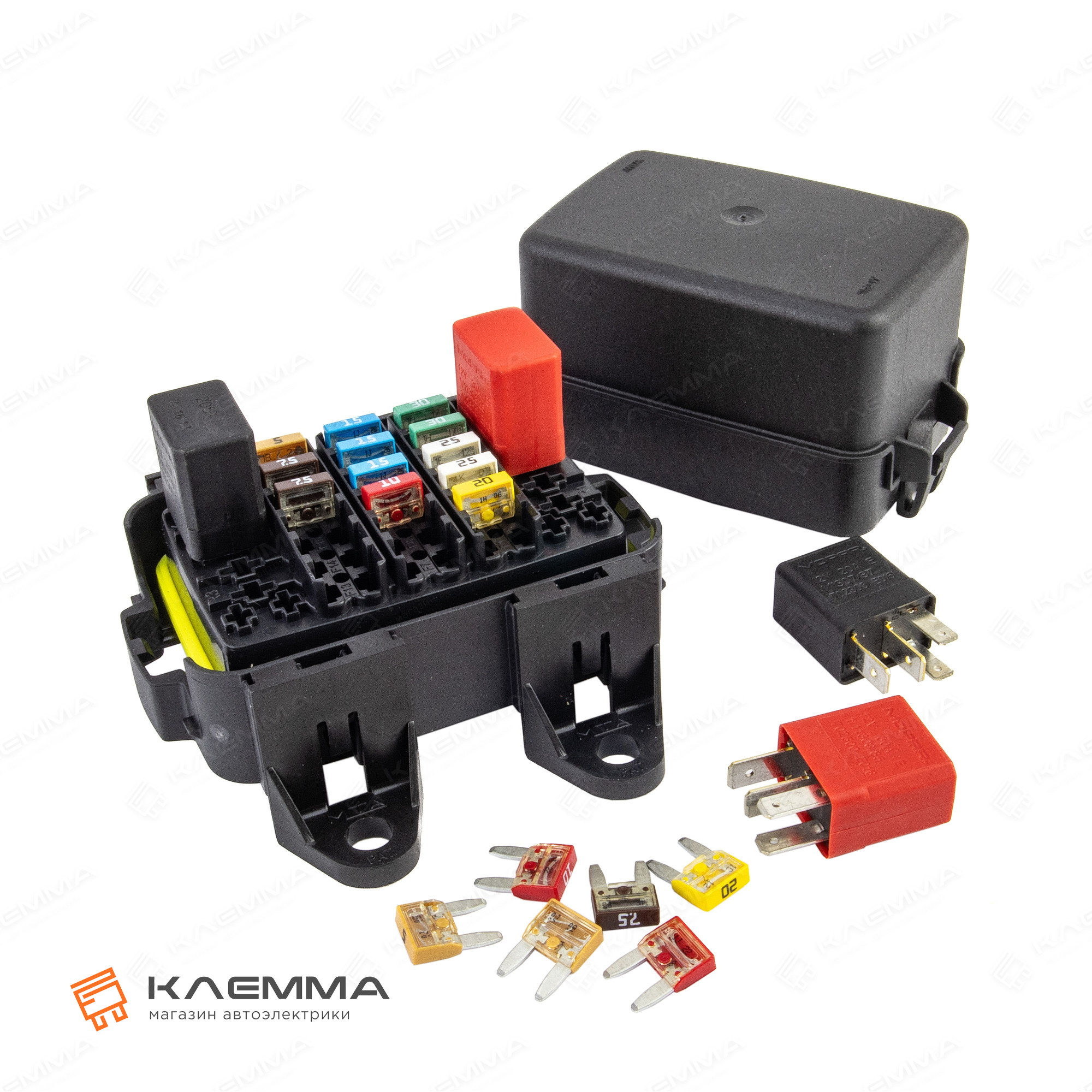

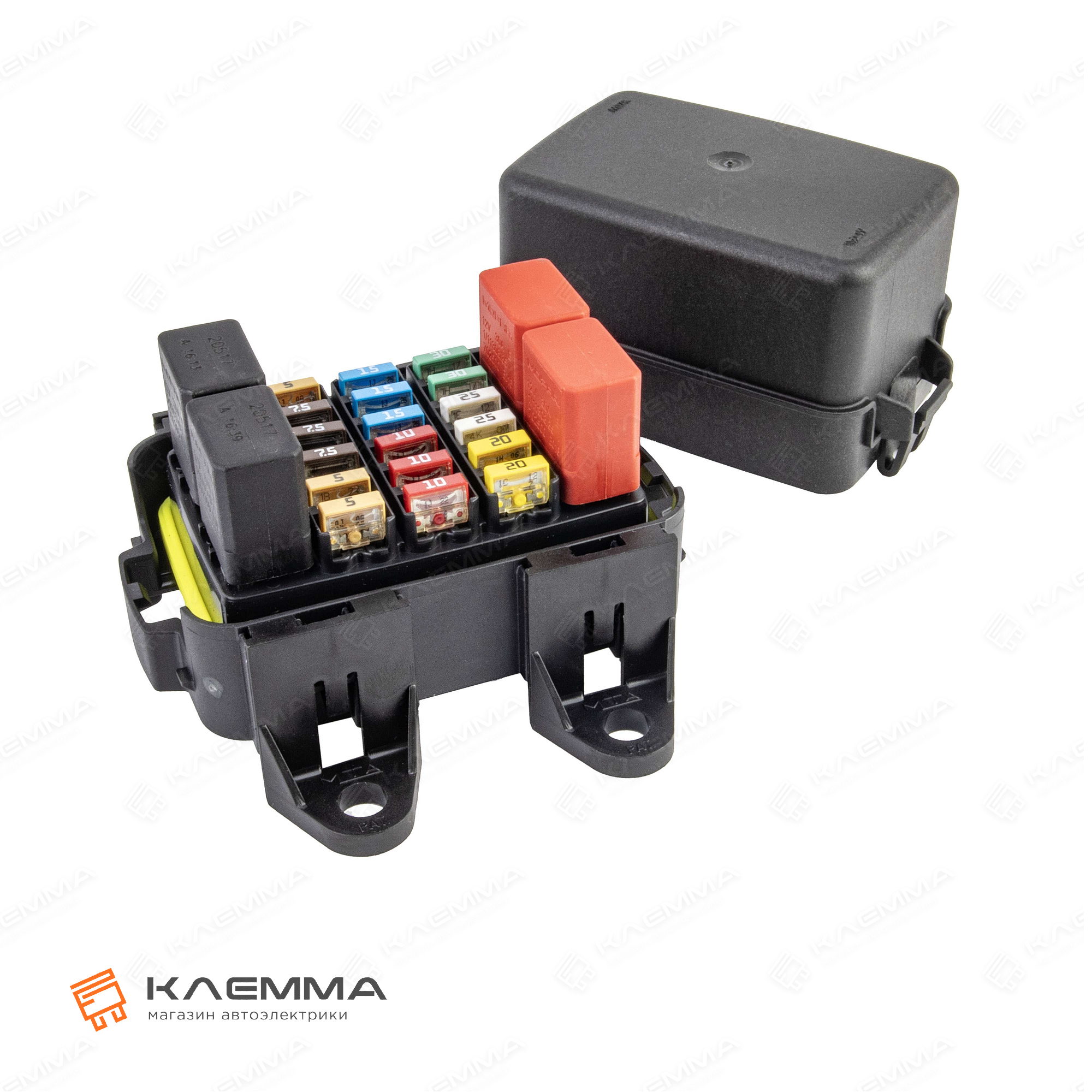

Водонепроницаемый блок распределения питания позволяет установить:

• 18 предохранителей типоразмера Мини (MINI) до 30А;
• 4 реле типоразмера Микро (MICRO) 4-х контактных до 30А.

Серия водонепроницаемых блоков распределения питания от компании MTA специально разработана для эксплуатации в суровых условиях. Имеет наивысшую степень защиты электрооборудования от агрессивных внешних факторов - IP6K6 / IP6K9K (при условии использования крышки и клеммных уплотнителей), в том числе может использоваться в морской воде. Это достигается за счет использования высококачественных материалов и комплектующих.

Водонепроницаемые блоки применяются:

• легковой, грузопассажирский транспорт;
• тракторная и спец. техника;
• легкомоторная авиация;
• водный транспорт.

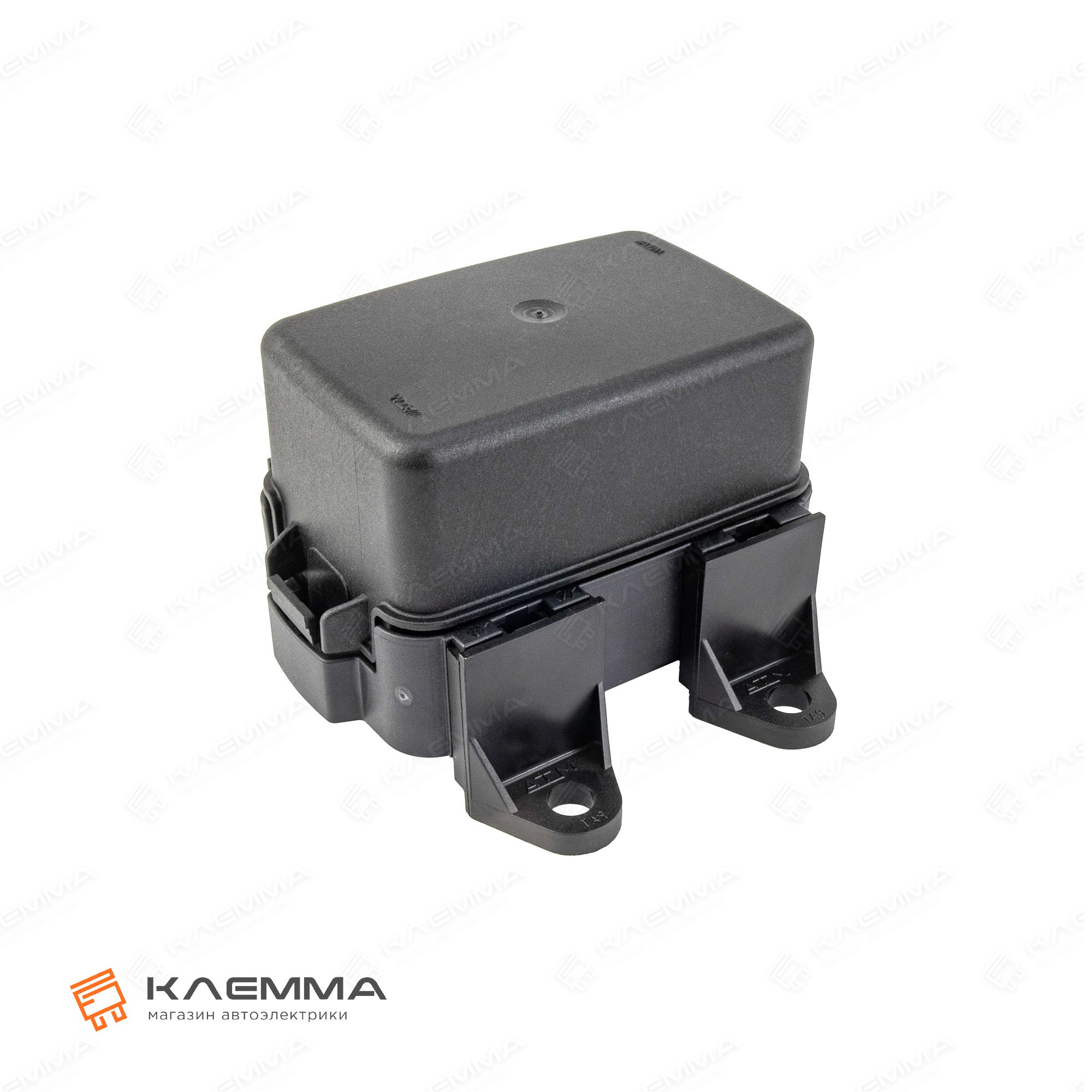

Блок водонепроницаемый выполнен из полиамида армированного, средней плотности (PA66 MD25). Этот материал обладает достаточной износоустойчивостью и стойкостью к механическим воздействиям. При этом он имеет умеренную упругость, что позволяет многократно производить монтаж/демонтаж блоков и их комплектующих, таких как клеммы, кронштейны, крышка. Система фиксации комплектующих в корпусе блока исключает их самопроизвольное извлечение при активной эксплуатации автомобиля. Уплотнительная прокладка крышки блока выполнена из качественного силикона, устойчивого к химическим средам в широком диапазоне температур от -50 до +150 гр.С.

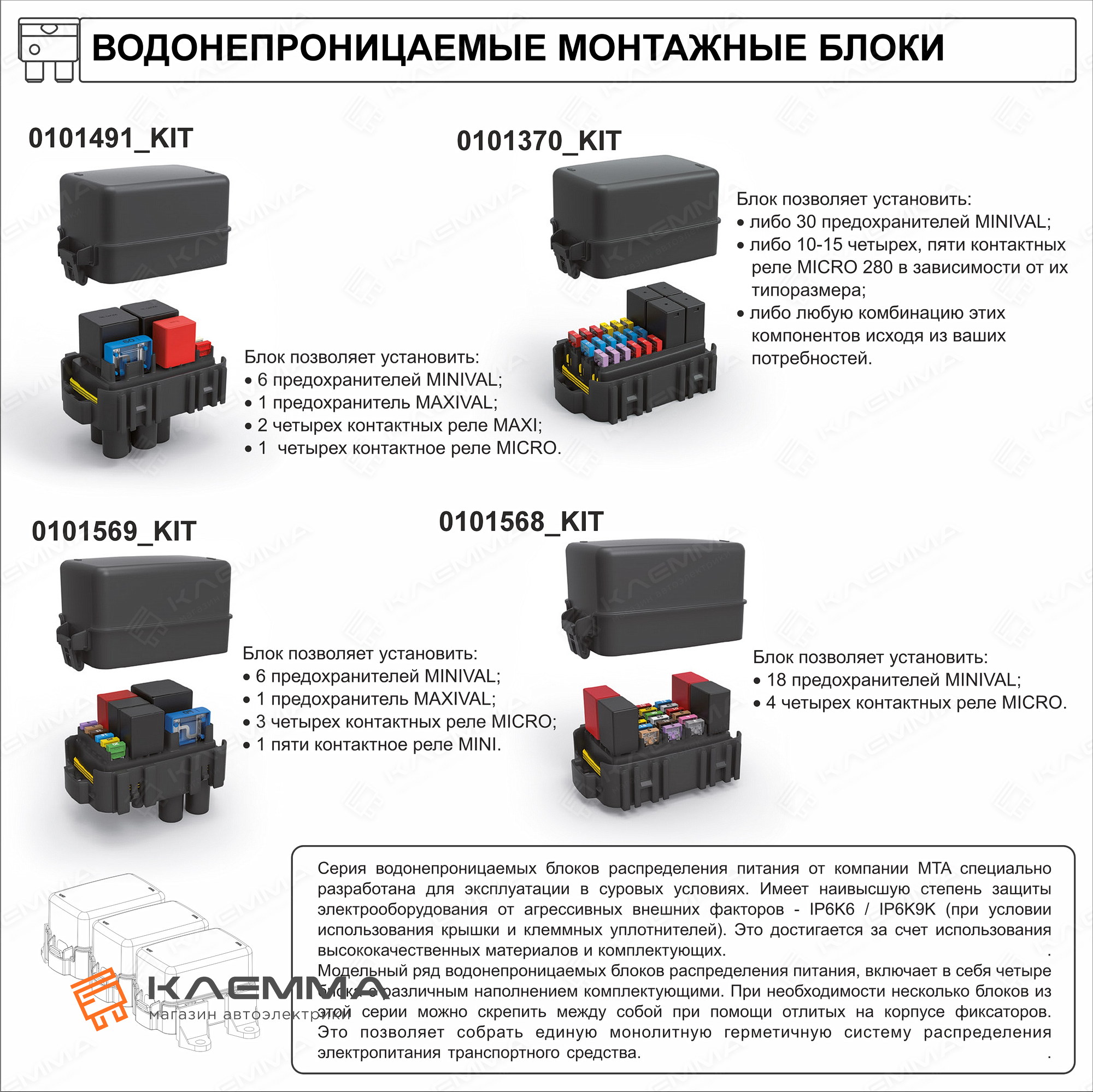

Модельный ряд водонепроницаемых блоков распределения питания включает в себя четыре блока с различным наполнением комплектующими:

• Корпус блока водонепроницаемого 30 MINIVAL или 10 MICRORELAY (MTA)
• Корпус блока водонепроницаемого 6 MINIVAL + 1 MAXIVAL + 1 MINIRELAY + 3 MICRORELAY (MTA)
• Корпус блока водонепроницаемого 6 MINIVAL + 1 MAXIVAL + 2 MAXIRELAY + 1 MICRORELAY (MTA)

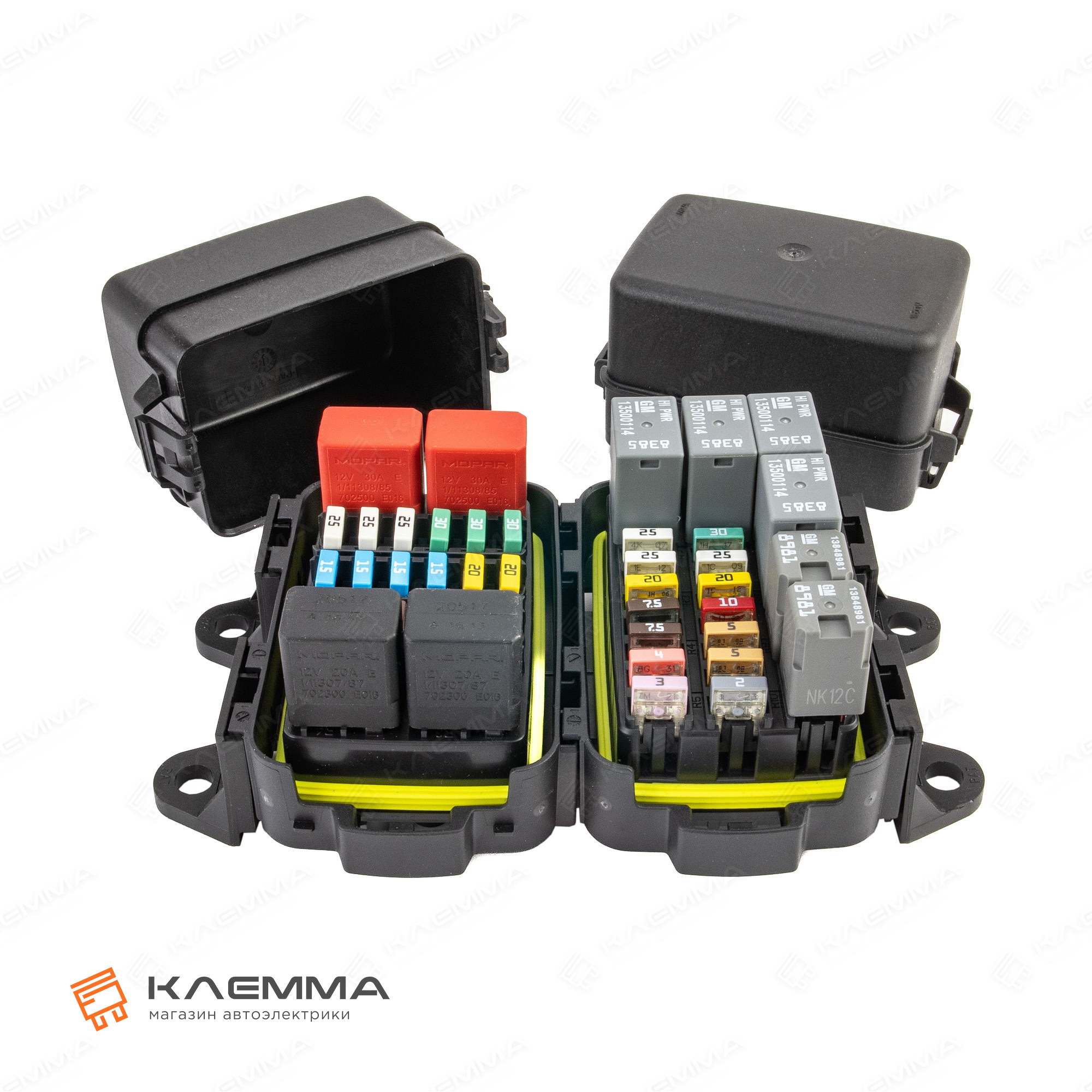

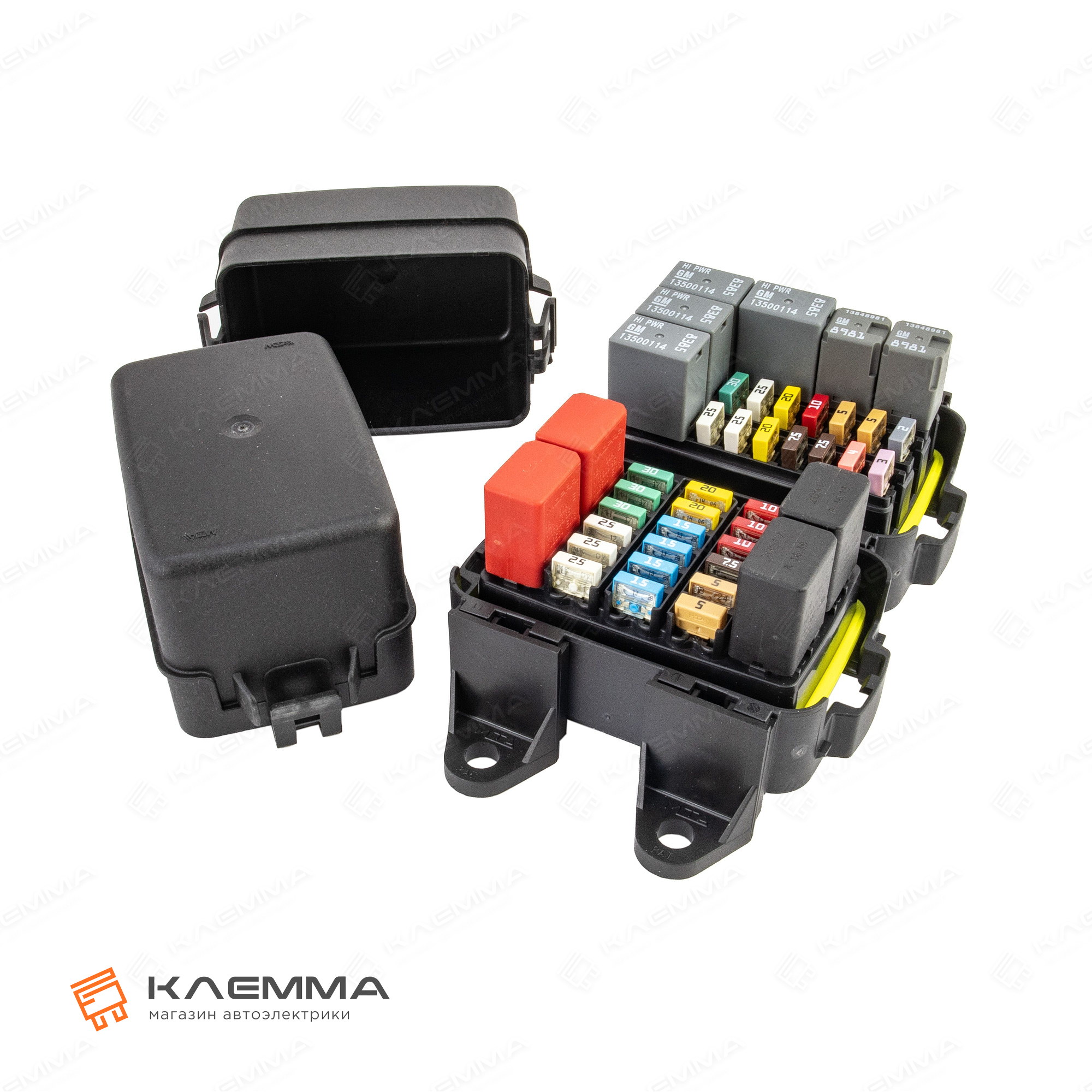

При необходимости несколько блоков из этой серии можно скрепить между собой при помощи отлитых на корпусе фиксаторов. Это позволяет собрать единую монолитную герметичную систему распределения электропитания вашего транспортного средства.

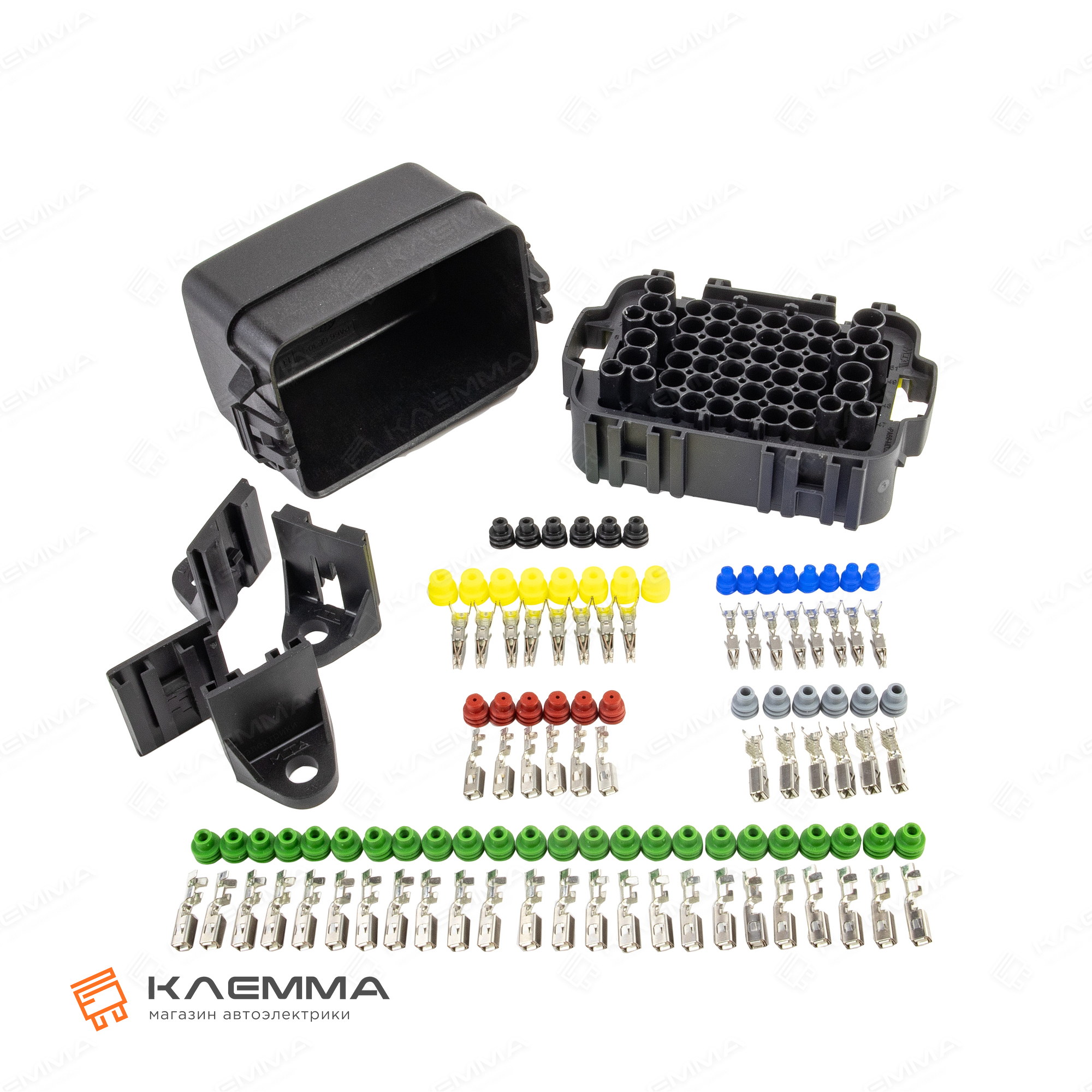

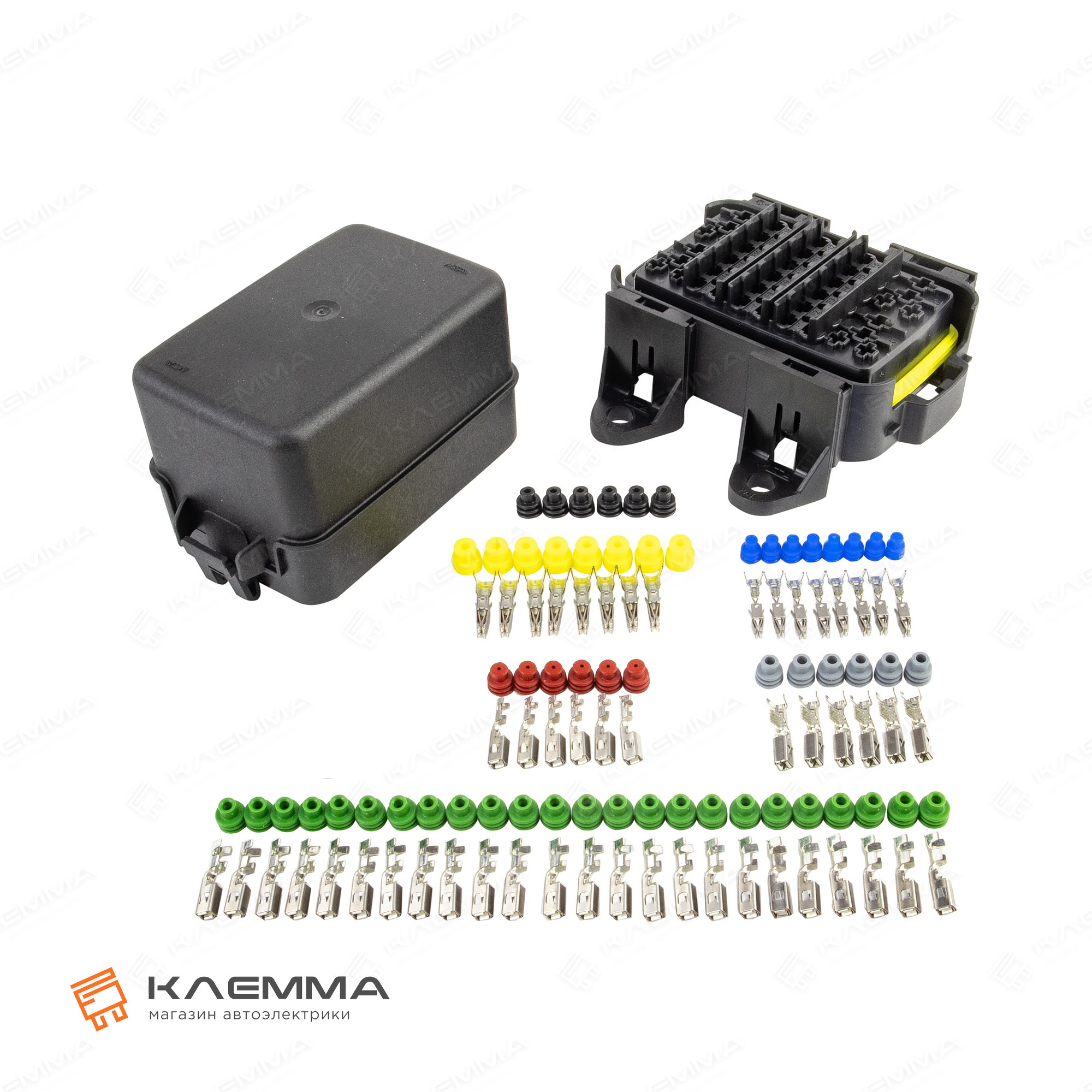

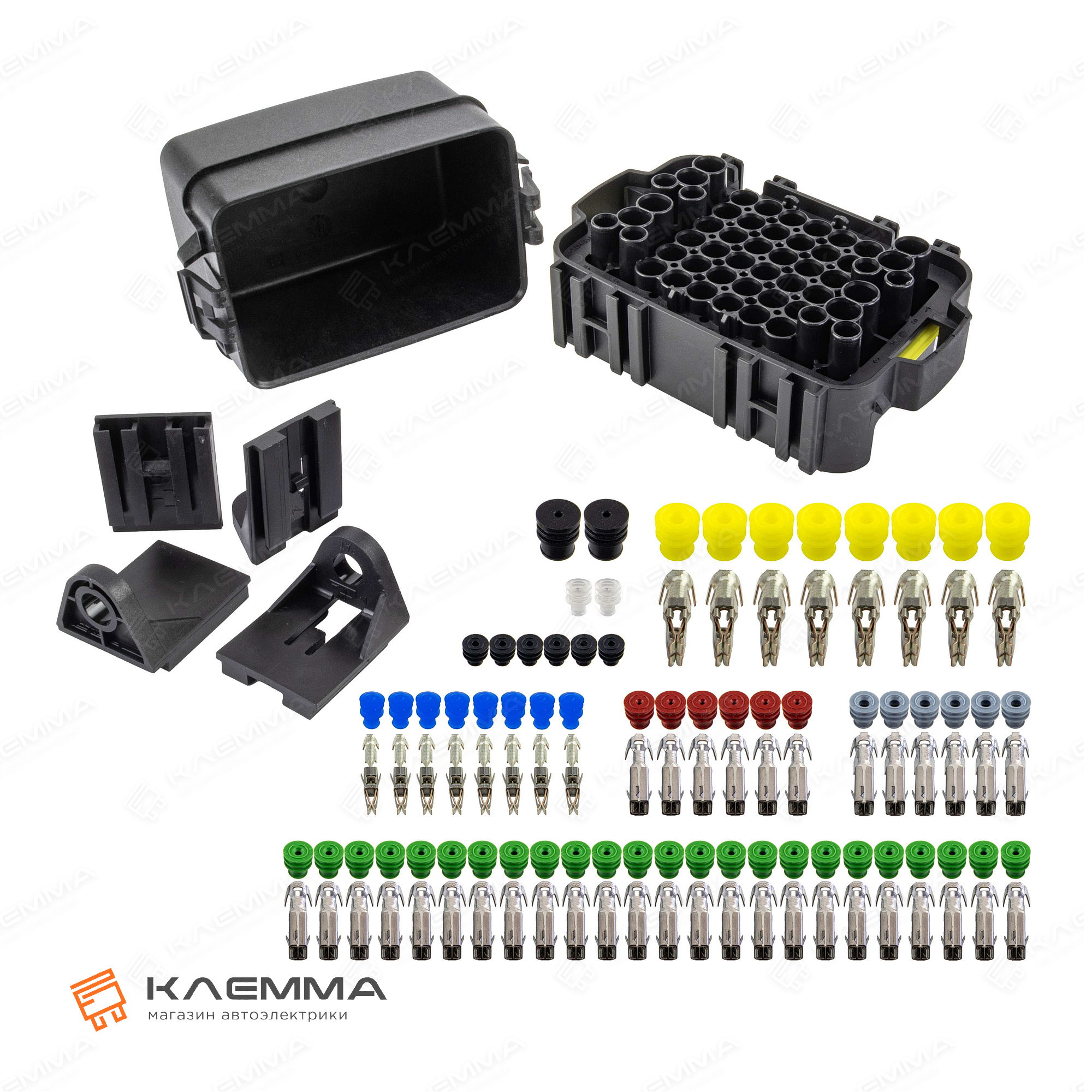

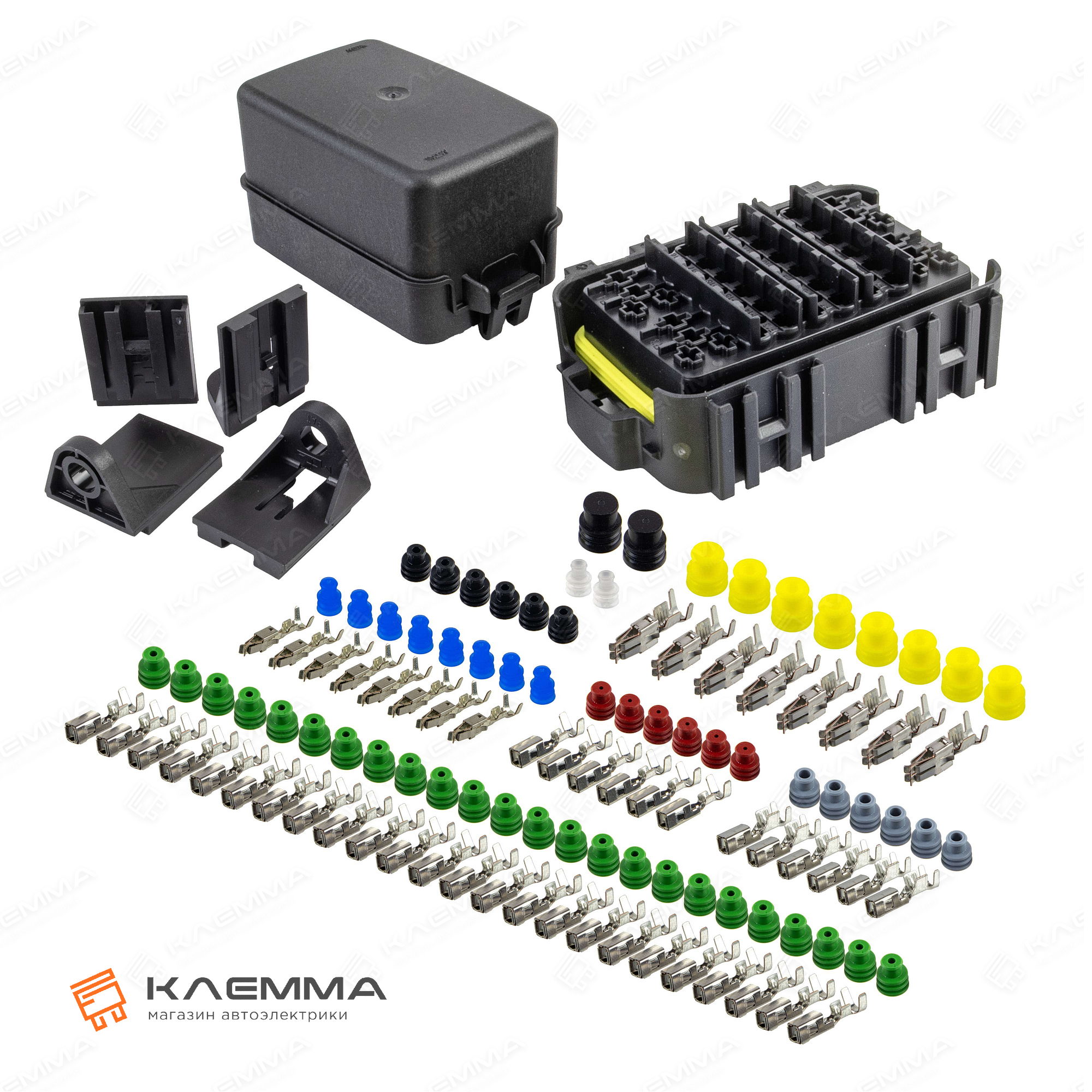

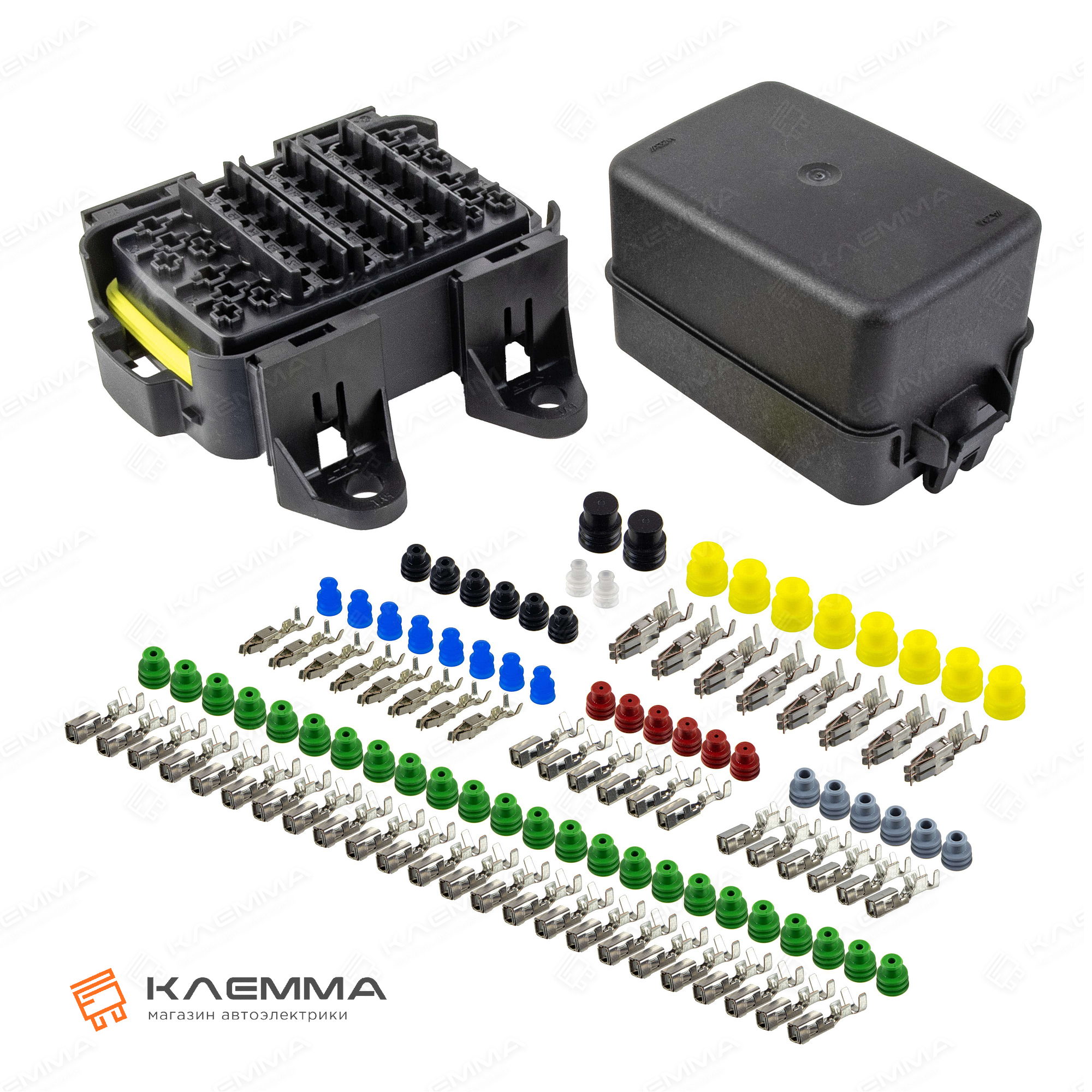

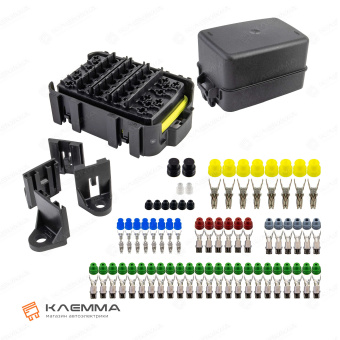

Комплект включает в себя:

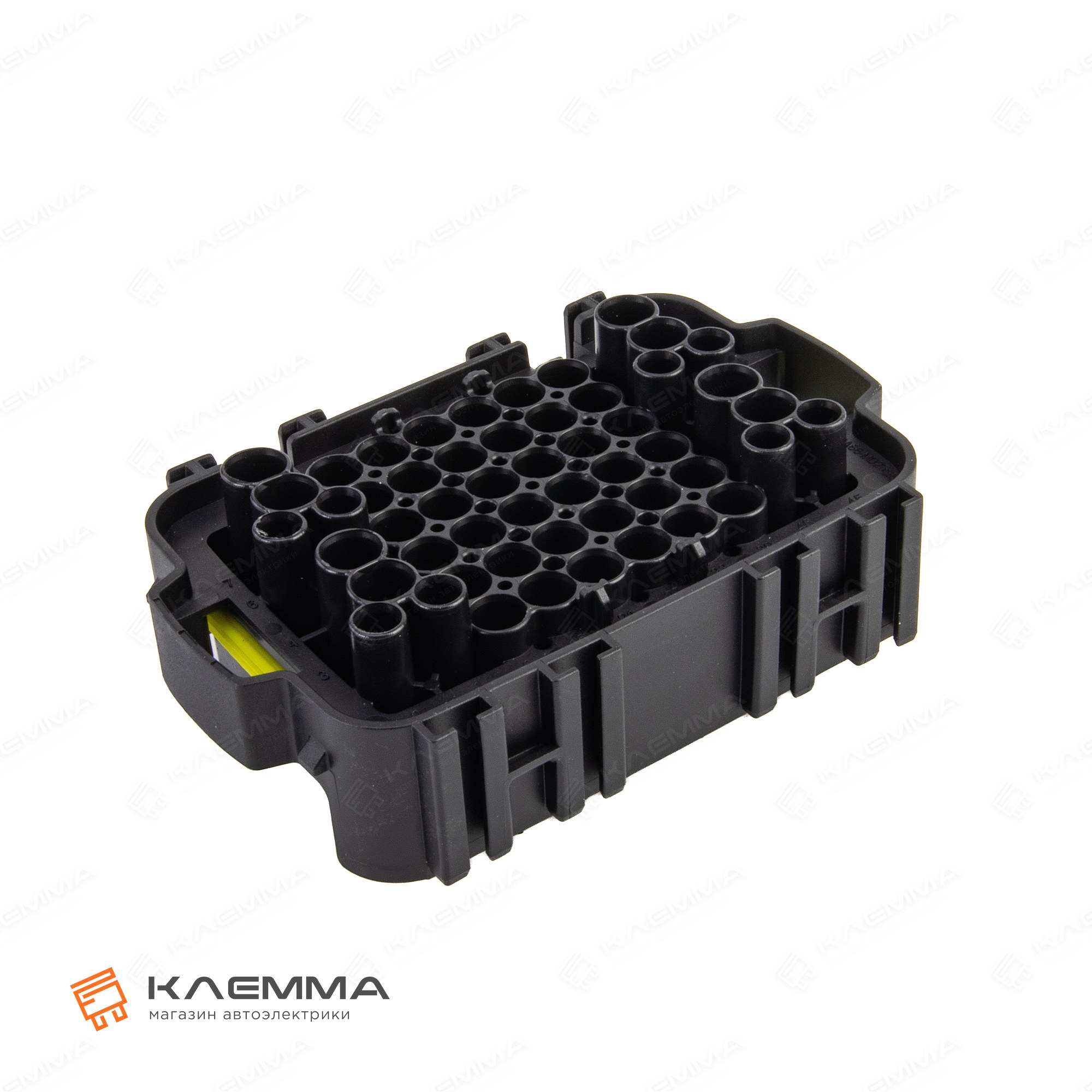

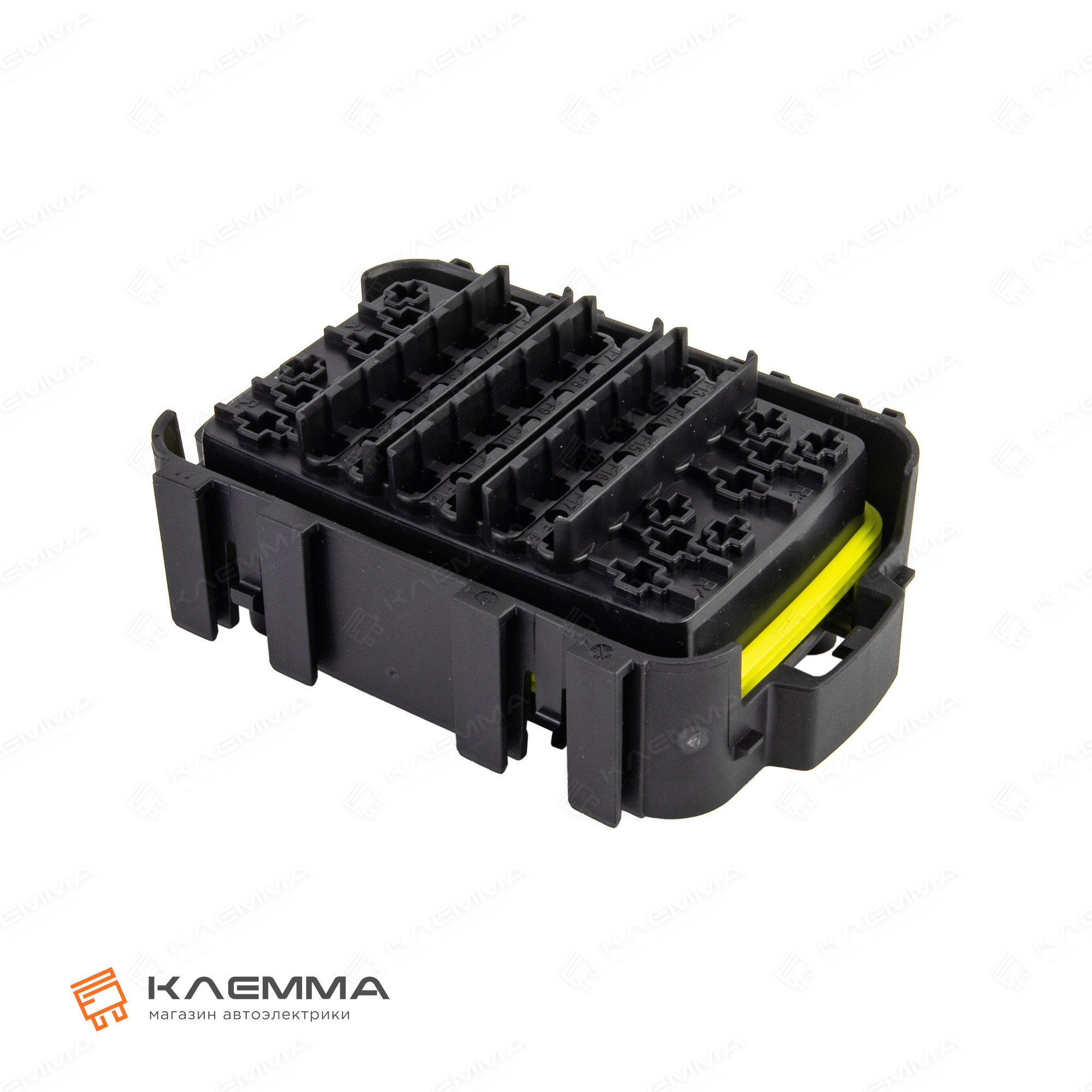

• Корпус блока водонепроницаемого 18 MINIVAL + 4 MICRORELAY (MTA) - 1 шт.

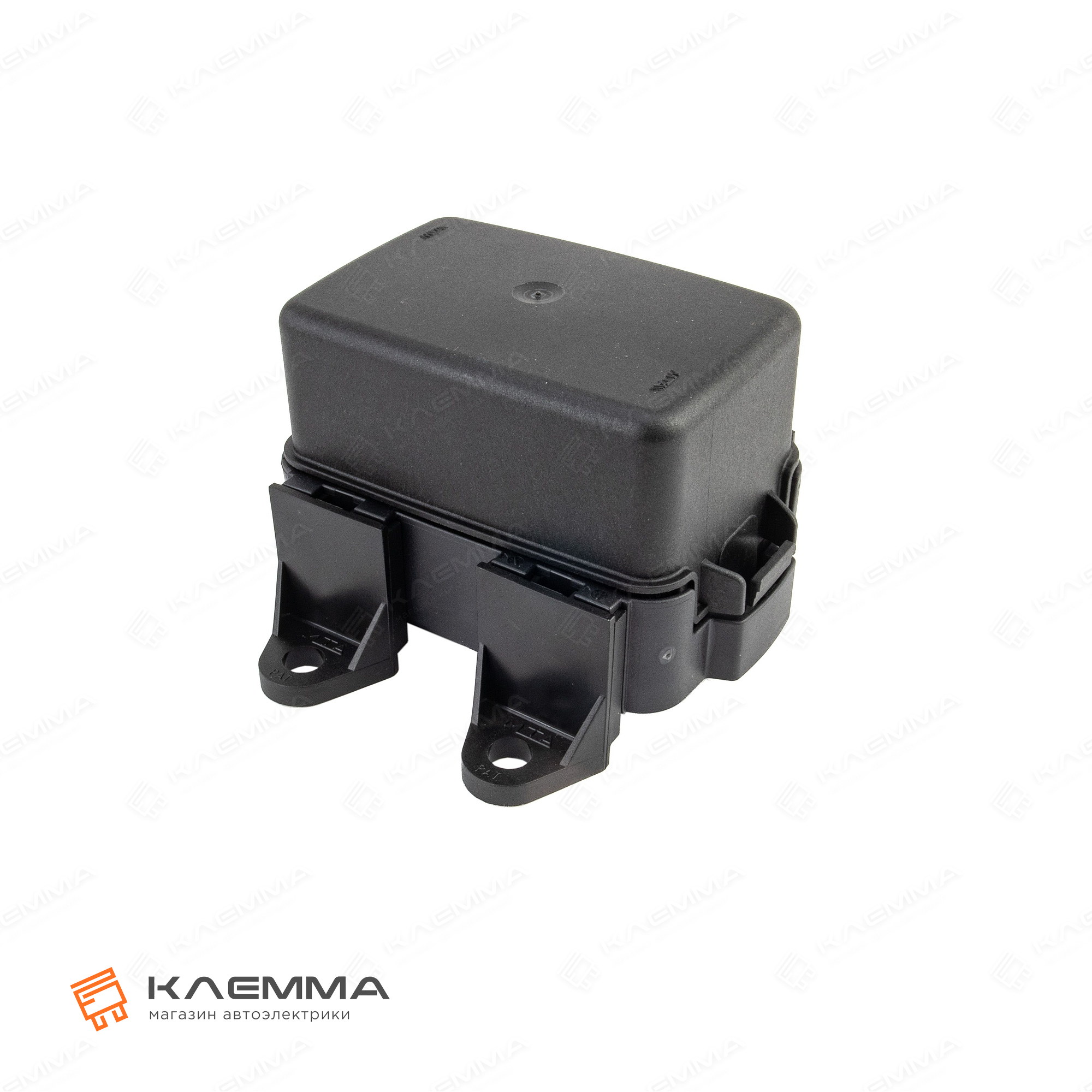

• Крышка блока водонепроницаемого (MTA) - 1 шт.

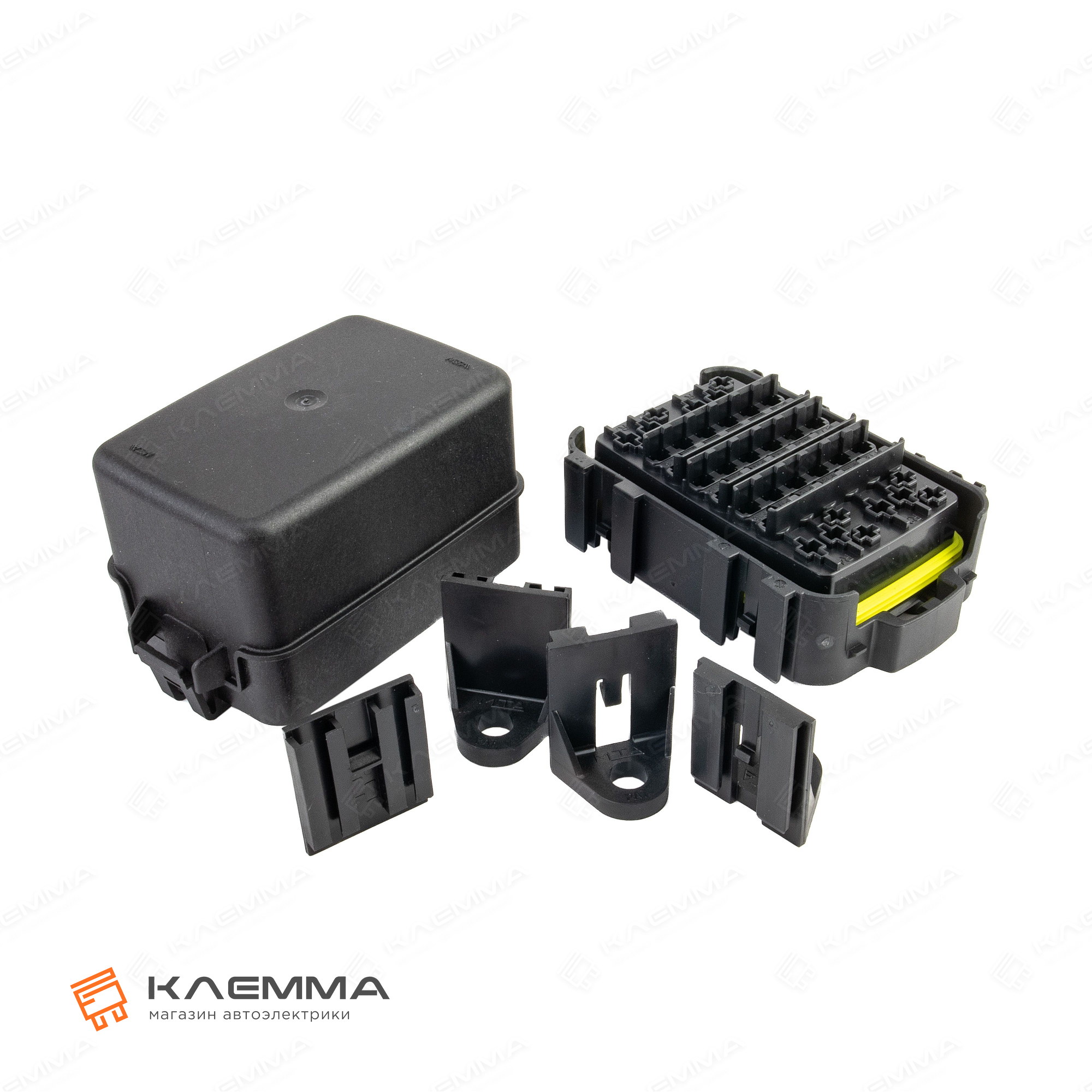

• Кронштейн монтажный блока d=8.5 мм "мама" (MTA) - 2 шт.
• Кронштейн монтажный блока d=8.5 мм "папа" (MTA) - 2 шт.

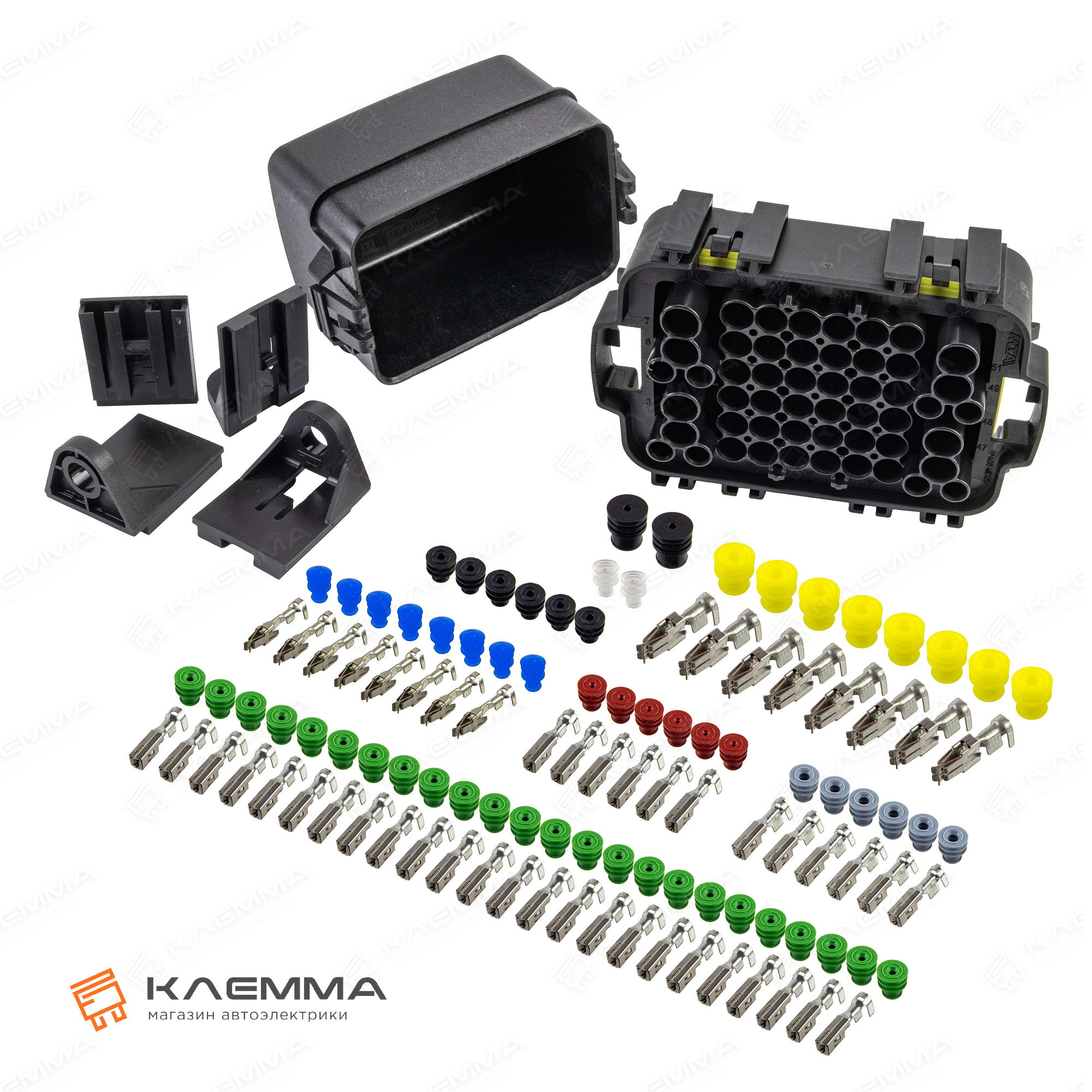

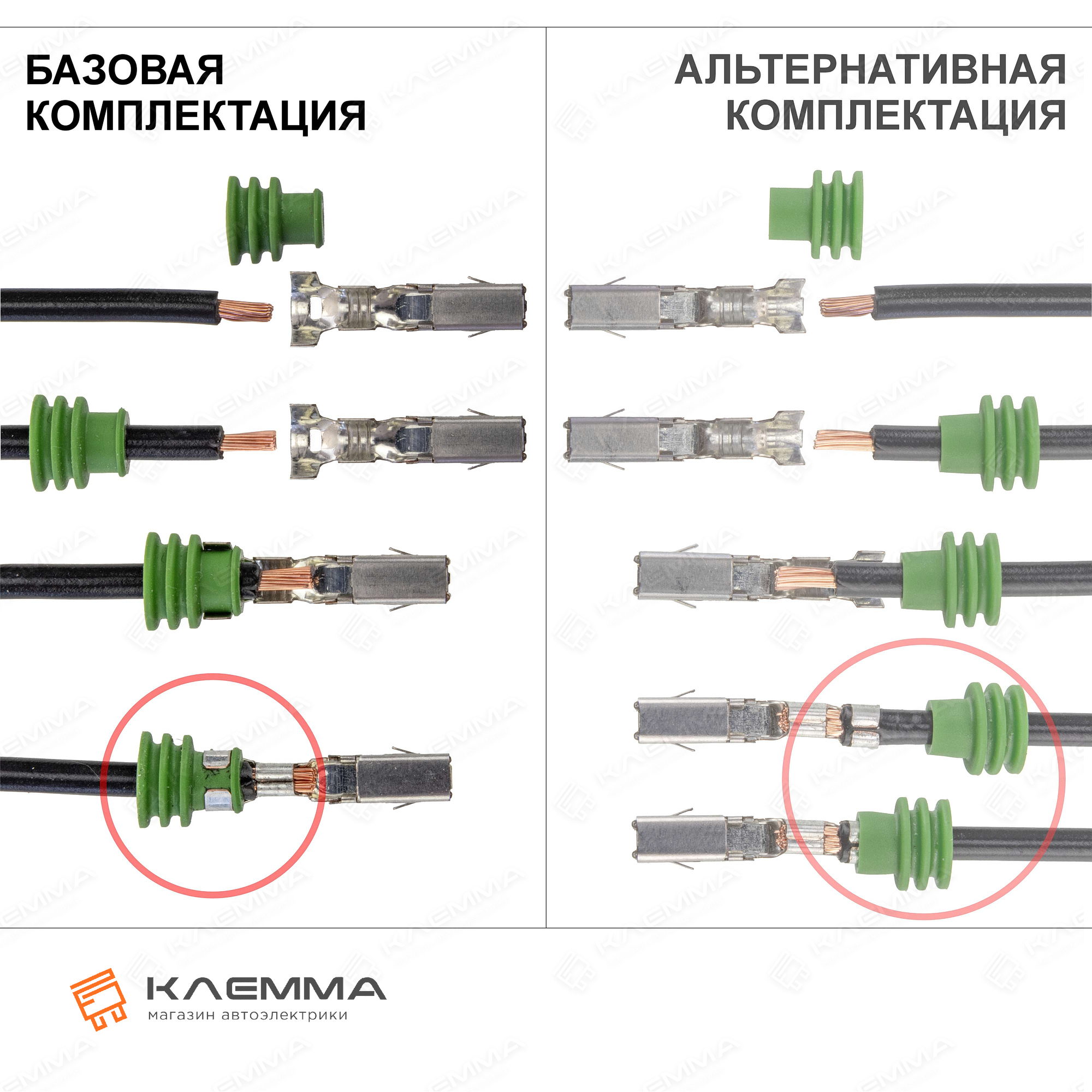

Клеммы и уплотнители для предохранителей MINI:

• Клемма неизолированная MINI F280 WP (MTA) сечение 0.35-0.75 мм2 - 6 шт.
• Клемма неизолированная MINI F280 WP (MTA) сечение 1.0-2.0 мм2 - 24 шт.
• Клемма неизолированная MINI F280 WP (MTA) сечение 2.5-4.0 мм2 - 6 шт.
• Уплотнитель для клемм MINI F280 WP (MTA) диаметр 1.2-2.1 мм - 6 шт.
• Уплотнитель для клемм MINI F280 WP (MTA) диаметр 2.2-3.0 мм - 24 шт.
• Уплотнитель для клемм MINI F280 WP (MTA) диаметр 3.1-3.7 мм - 6 шт.
• Уплотнитель для клемм MINI F280 WP (MTA) заглушка - 6 шт.
Клеммы и уплотнители для реле MICRO:

• Клемма неизолированная SPT F630 (MTA) сечение 2.5-4.0 мм2 - 8 шт.
• Уплотнитель для клемм SPT 8.2 мм (TE) диаметр 3.4-3.7 мм - 8 шт.
• Уплотнитель для клемм JPT-WP F280/M280 (MTA) диаметр 0.5-1.0 мм - 8 шт.
• Клемма неизолированная JPT-WP F280 (MTA) сечение 0.5-1.0 мм2 - 8 шт.

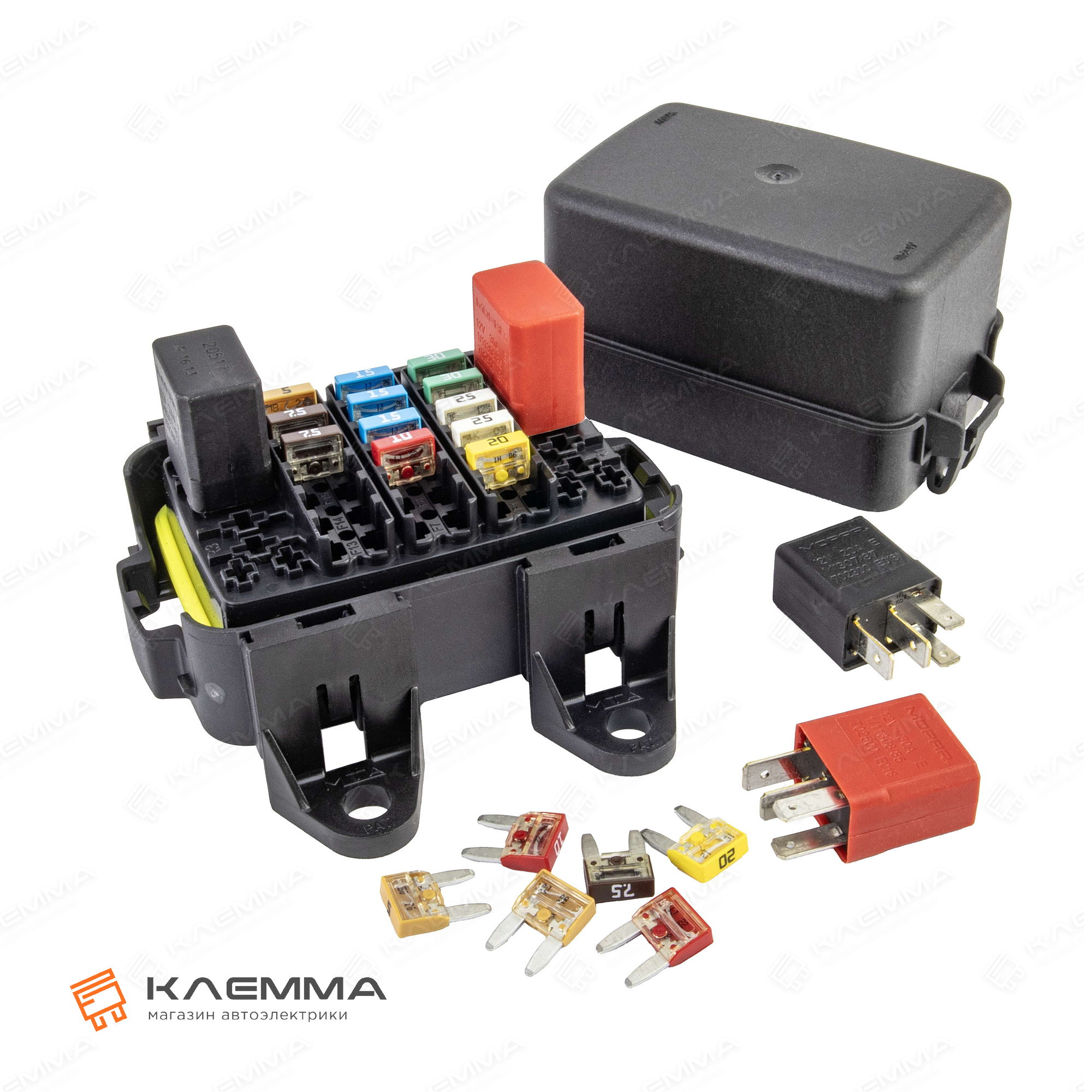

ВНИМАНИЕ! Комплект не включает в себя реле и предохранители. Эти комплектующие приобретаются отдельно.

Дополнительные комплектующие (в комплект не входят):

Уплотнители для реле MICRO:
Для незадействованных посадочных отверстий клемм используются уплотнители-заглушки соответствующего типоразмера.

• Уплотнитель для клемм JPT 5.2 мм (TE) заглушка
• Уплотнитель для клемм SPT 8.2 мм (TE) заглушка
Предохранители и реле:

• Предохранители типоразмера Мини (Mini)
• Реле типоразмера Микро (Micro)

Технические параметры:
Назначение: для предохранителей и реле;
Количество предохранителей: 18;
Типоразмер предохранителей: Мини;
Количество реле: 4;
Типоразмер реле: Микро;
Диапазон рабочих температур: от -40 до +130 гр.C;

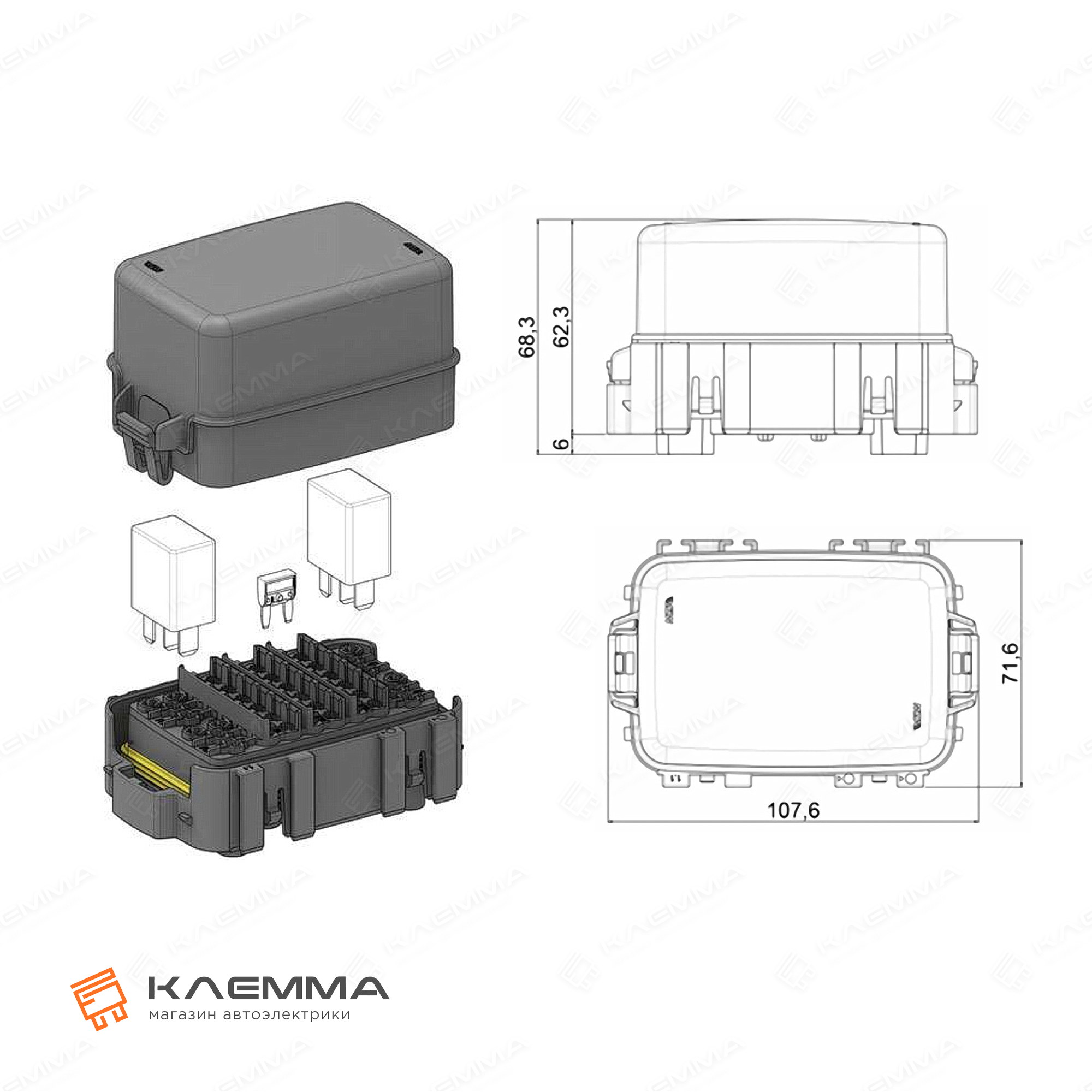

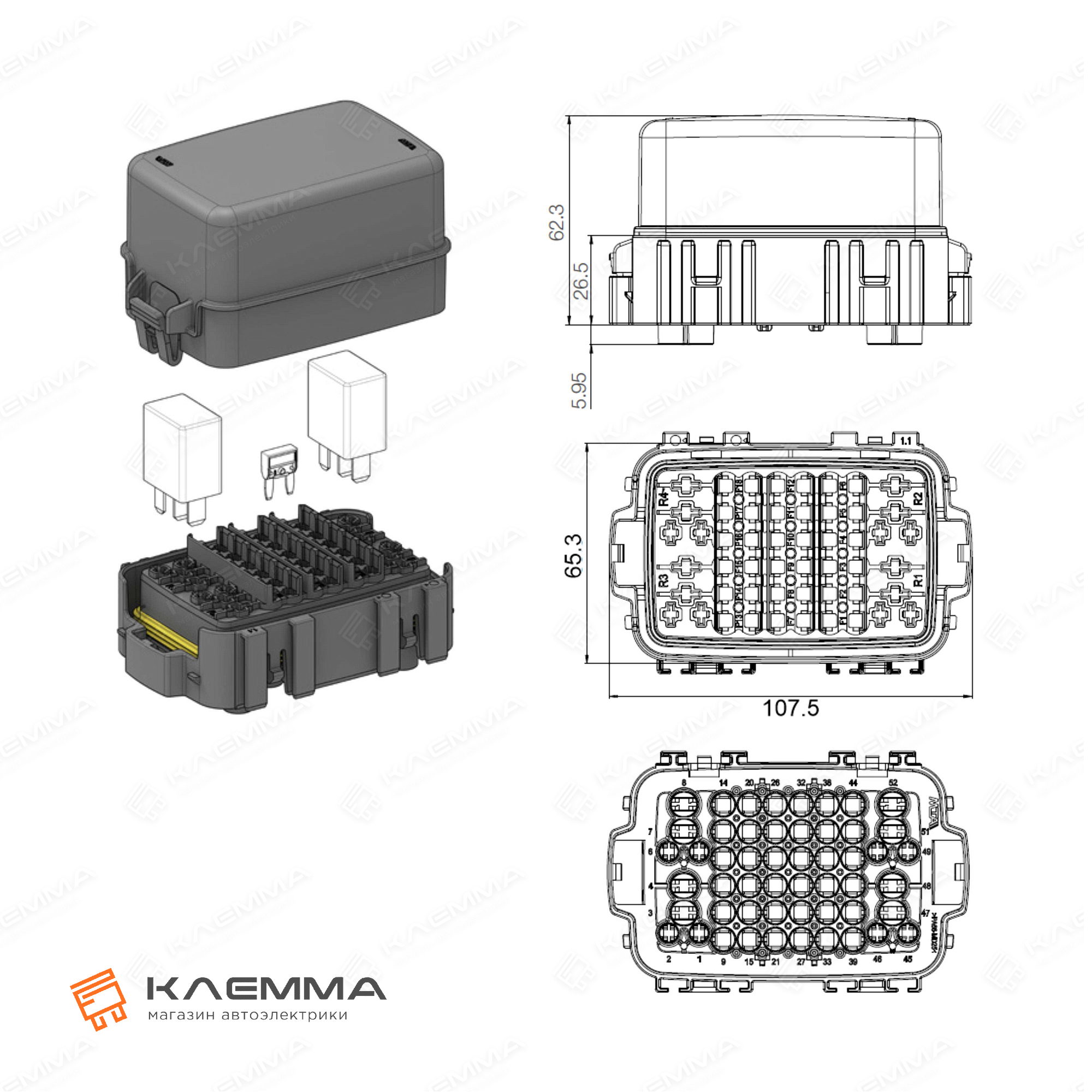

Размер (ДхШхВ, мм): 107,6 х 71,6 х 68,3;
Материал: полиамид, армированный средней плотности (PA66 MD25).

Производитель: MTA (Италия)
Артикул: 0101568_KIT
<
