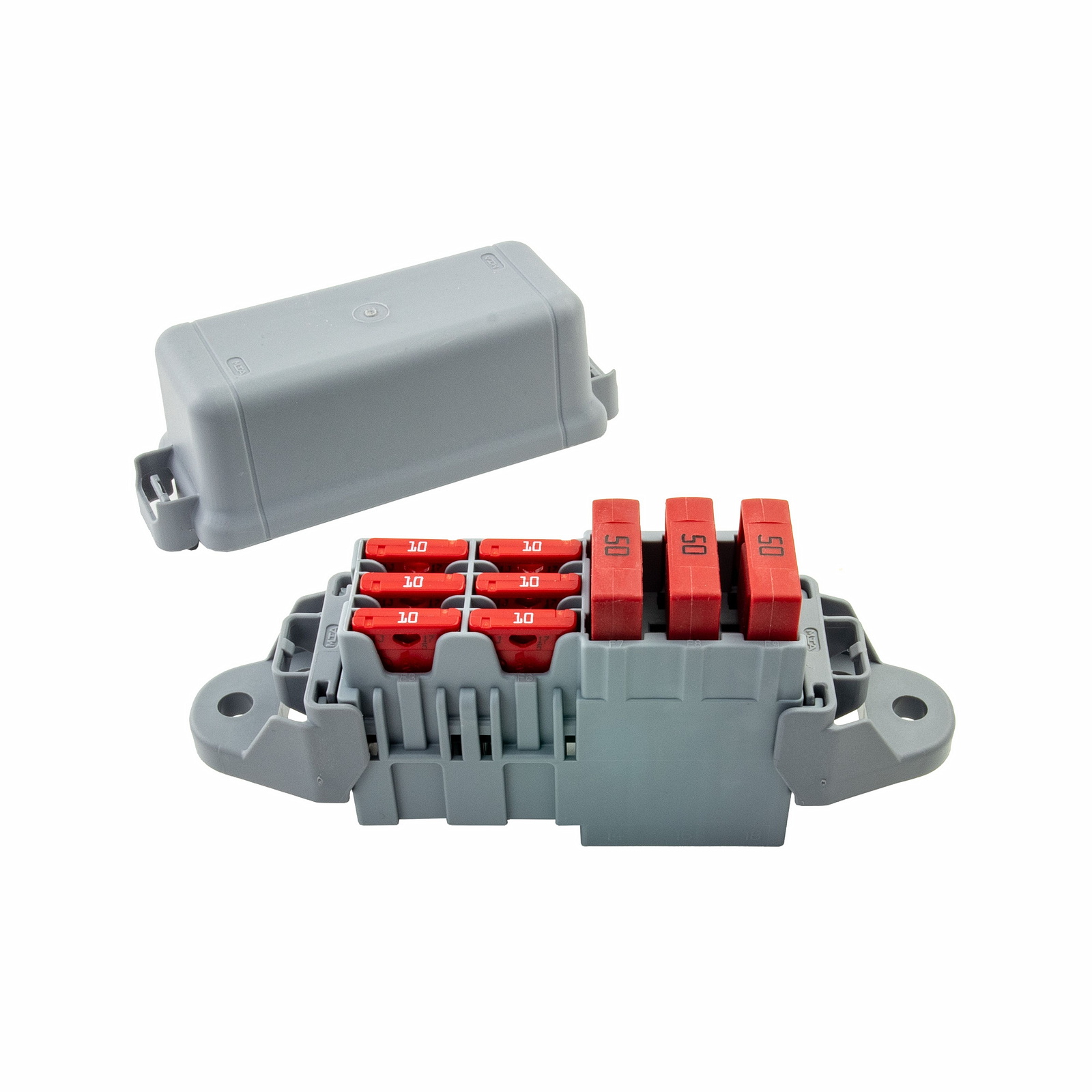

Модуль предохранителей MAXIVAL/UNIVAL (MTA) с клеммами

Модульный блок для предохранителей Макси и Стандарт (MTA) с клеммами

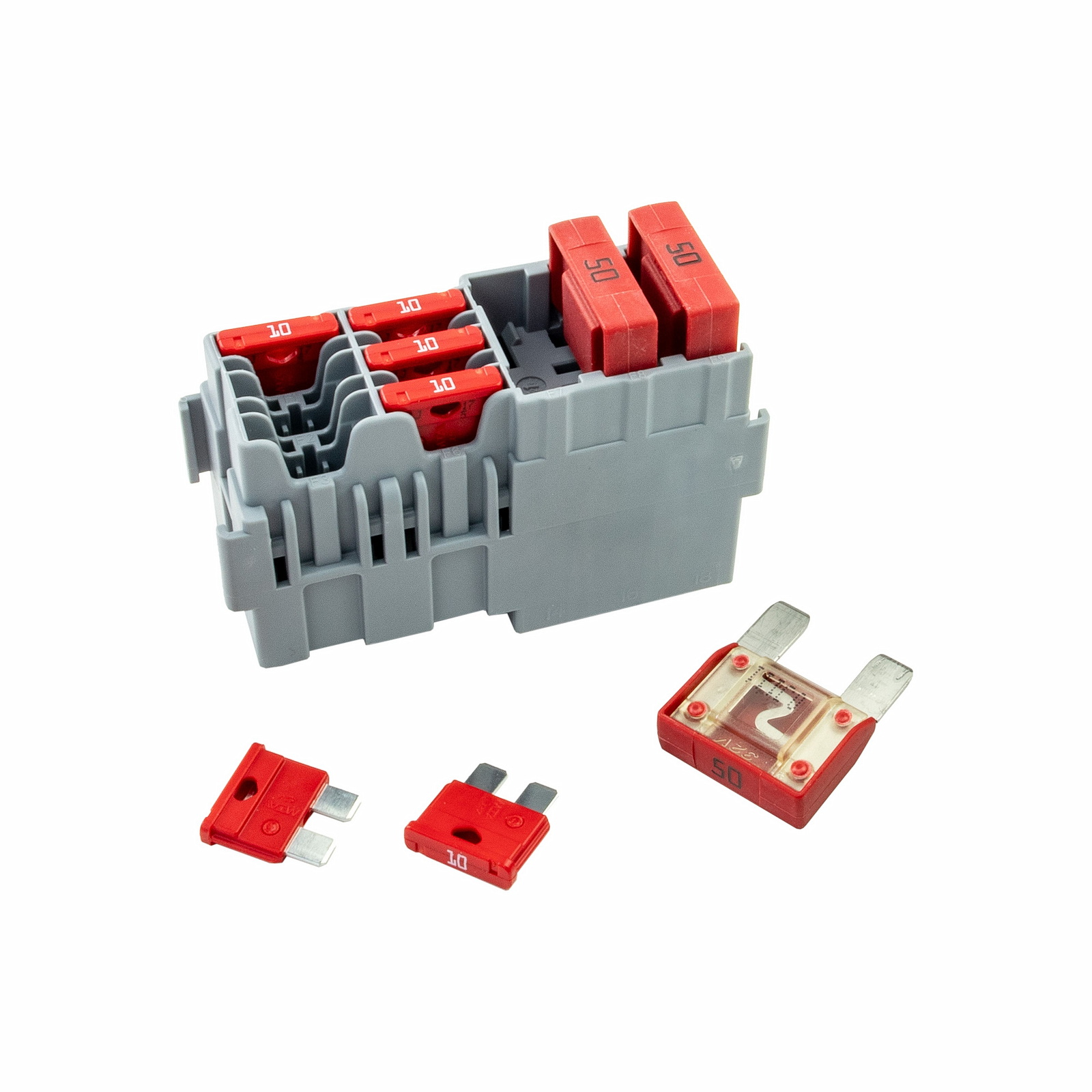

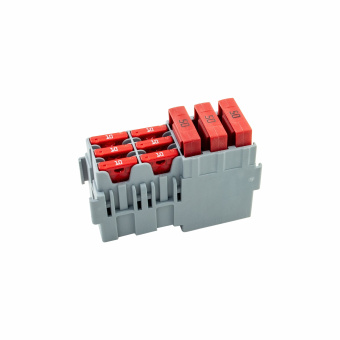

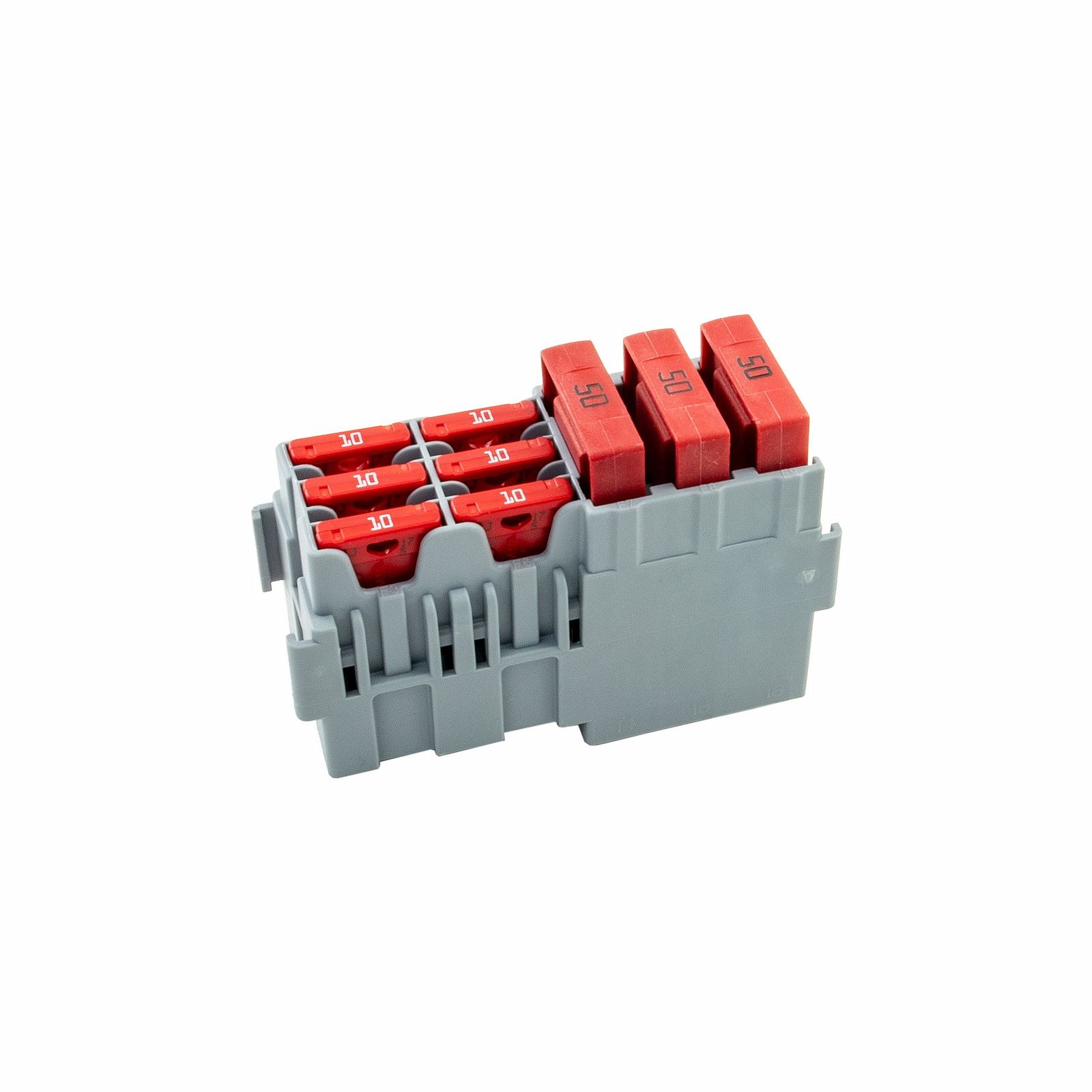

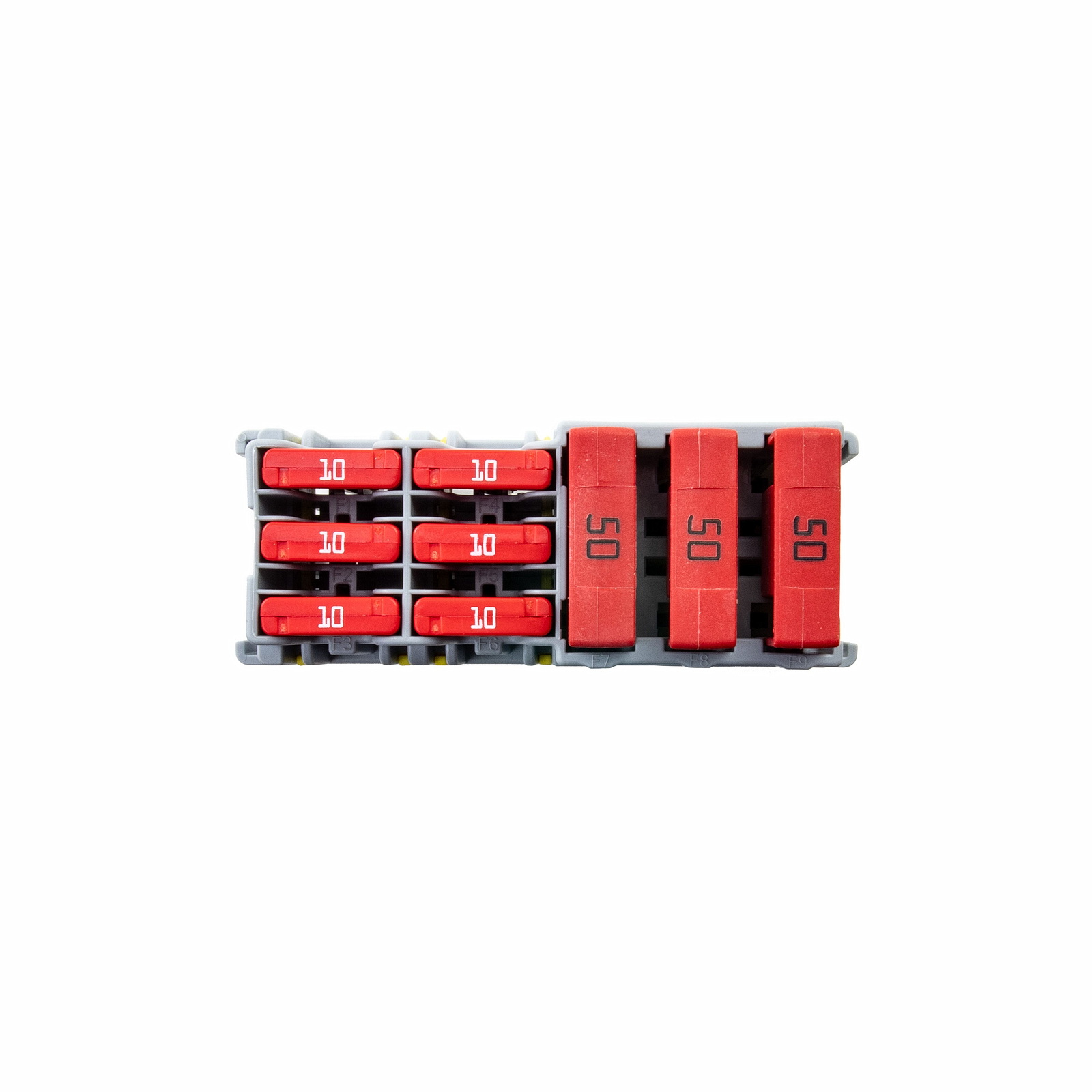

Модульный блок позволяет установить три флажковых предохранителя типоразмера Макси (MAXI) от 20 до 100А и шесть предохранителей типоразмера Стандарт (АТО) от 1 до 40А.

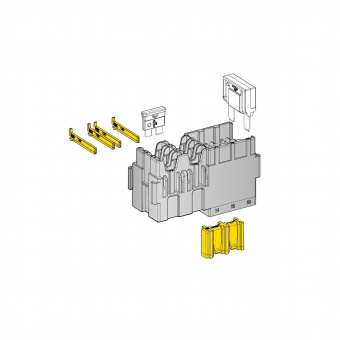

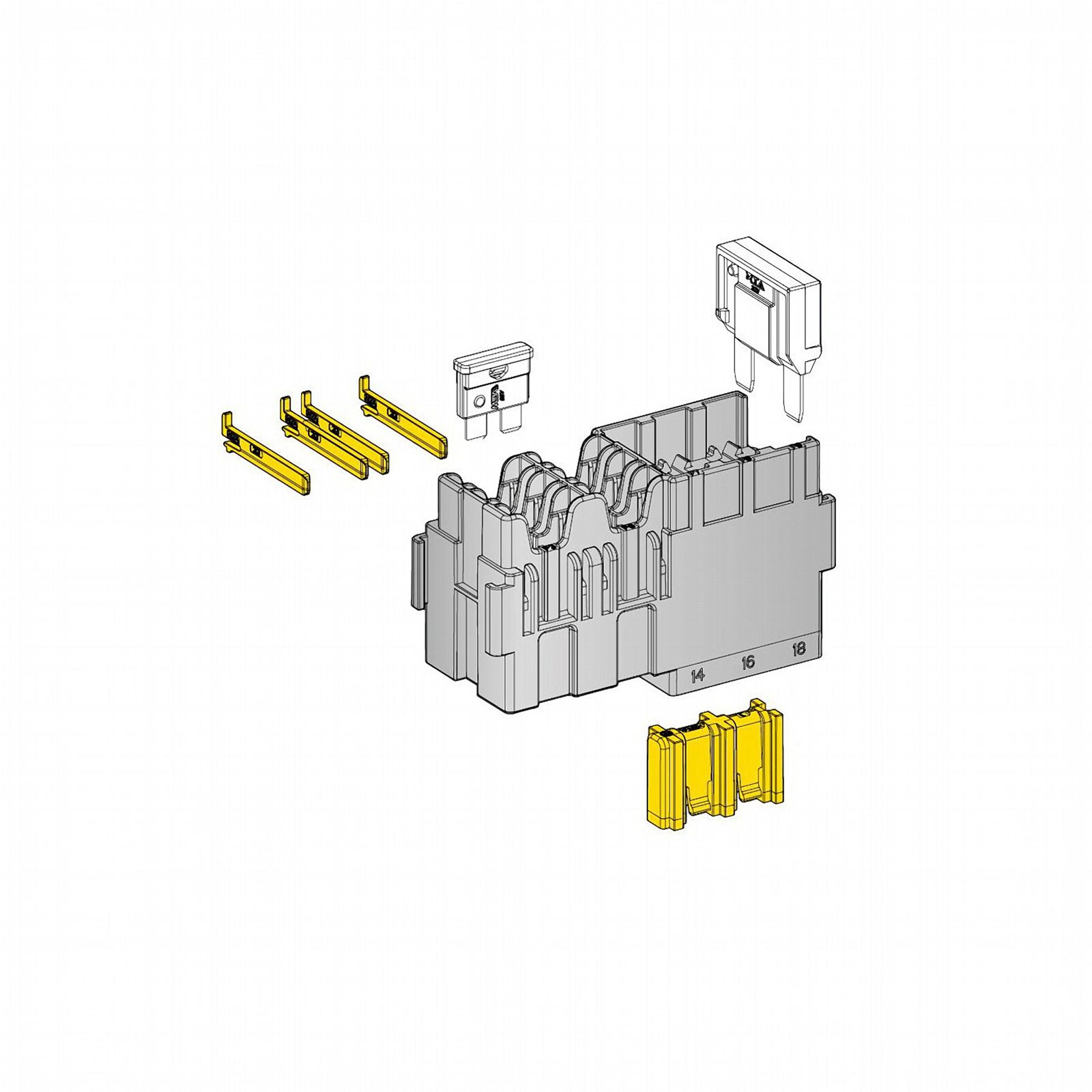

В комплекте с модулем идут вторичные замки для надежной фиксации клемм в корпусе модуля. Их использование полностью исключает самопроизвольное извлечение клемм из модуля при агрессивной эксплуатации транспортного средства.

Данный модуль поставляется в комплекте с клеммами.

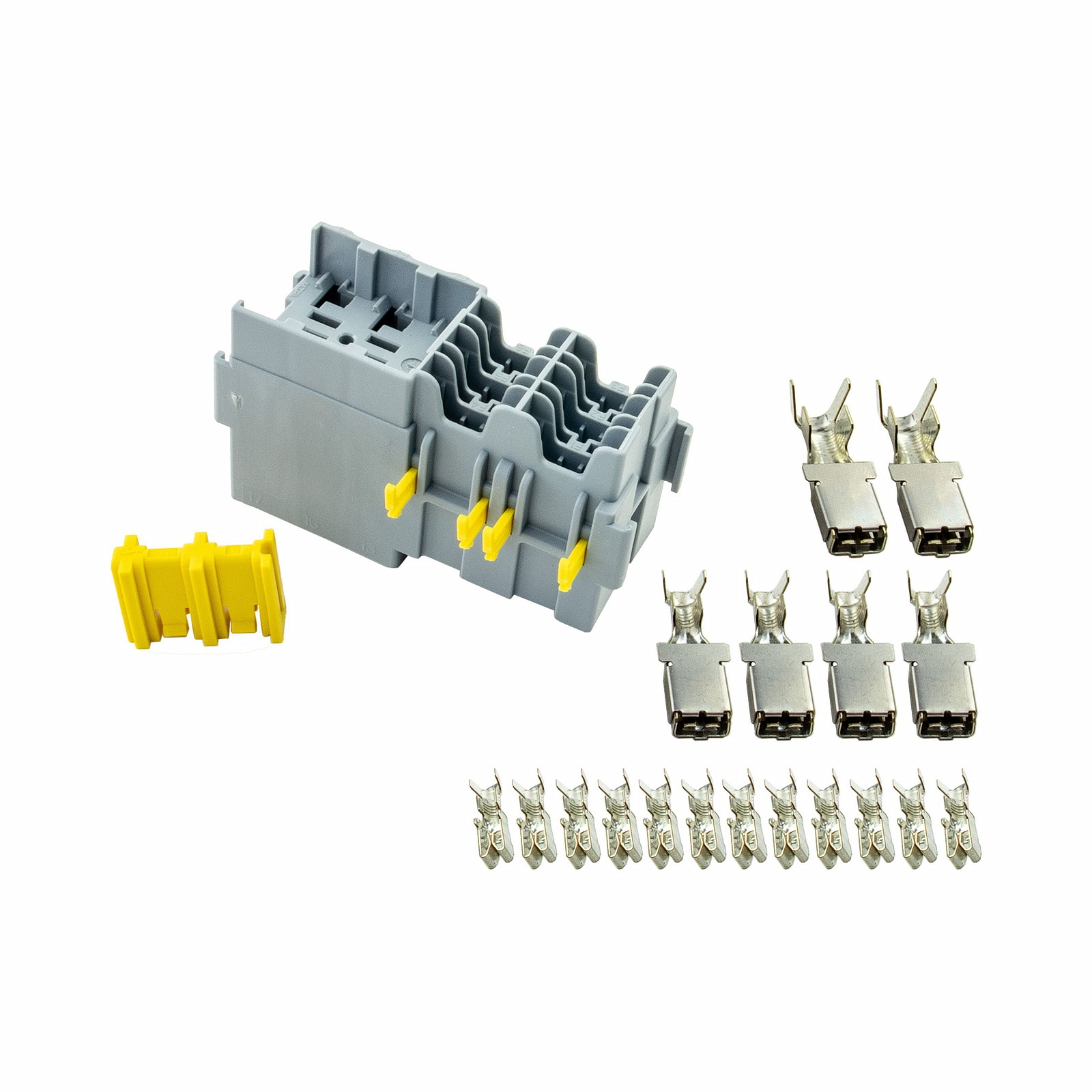

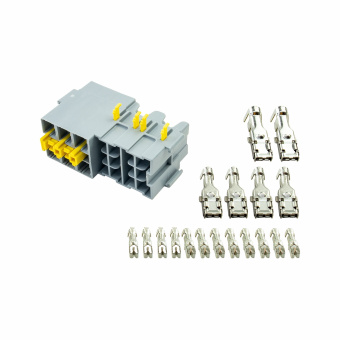

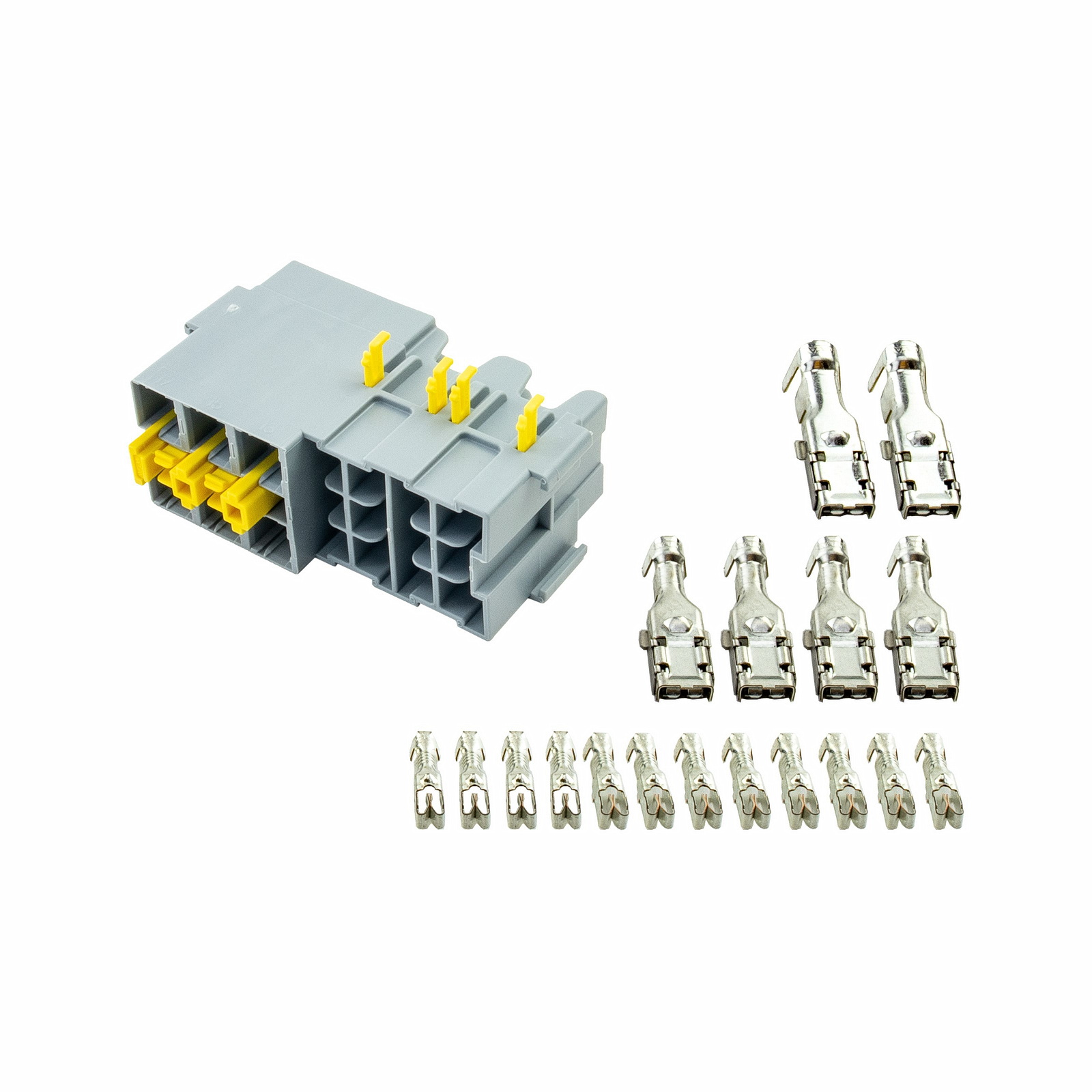

В комплект входит :

• Модуль предохранителей MAXIVAL/UNIVAL (MTA) - 1 шт.
• Клемма неизолированная MAXI F800 (MTA) сечение 4.0-6.0 мм2 - 4 шт.
• Клемма неизолированная MAXI F800 (MTA) сечение 8.0-10.0 мм2 - 2 шт.
• Клемма неизолированная UNI F630 (MTA) сечение 2.0-3.0 мм2 - 12 шт.

Модульный блок выполнен из полиамида армированного, средней плотности (PA66 MD25), за счет чего обладает повышенной износоустойчивостью.

Дополнительные комплектующие (в комплект не входят).

Для монтажа модульных блоков и объединение их в системы управления электропитанием автомобиля необходимо использовать держатели и рамки в различных вариантах.

• Держатель одного модуля (MTA), артикул 0101580, 0301580. Для монтажа одного модуля необходимо 2 держателя;
• Держатель двух модулей (MTA), артикул 0100699, 0300699. Для монтажа одного модуля необходимо 2 держателя;
• Рамка под модули 4-секционная (MTA), артикул 0101520, 0301520;
• Рамка под модули 5-секционная (MTA), артикул 0101450, 0301450;
• Рамка под модули 5-секционная с защелками (MTA), артикул 0101706, 0301706;
• Рамка под модули 12-секционная (MTA), артикул 0101680, 0301680;
• Скоба для соединения модулей (MTA), артикул 0301620.

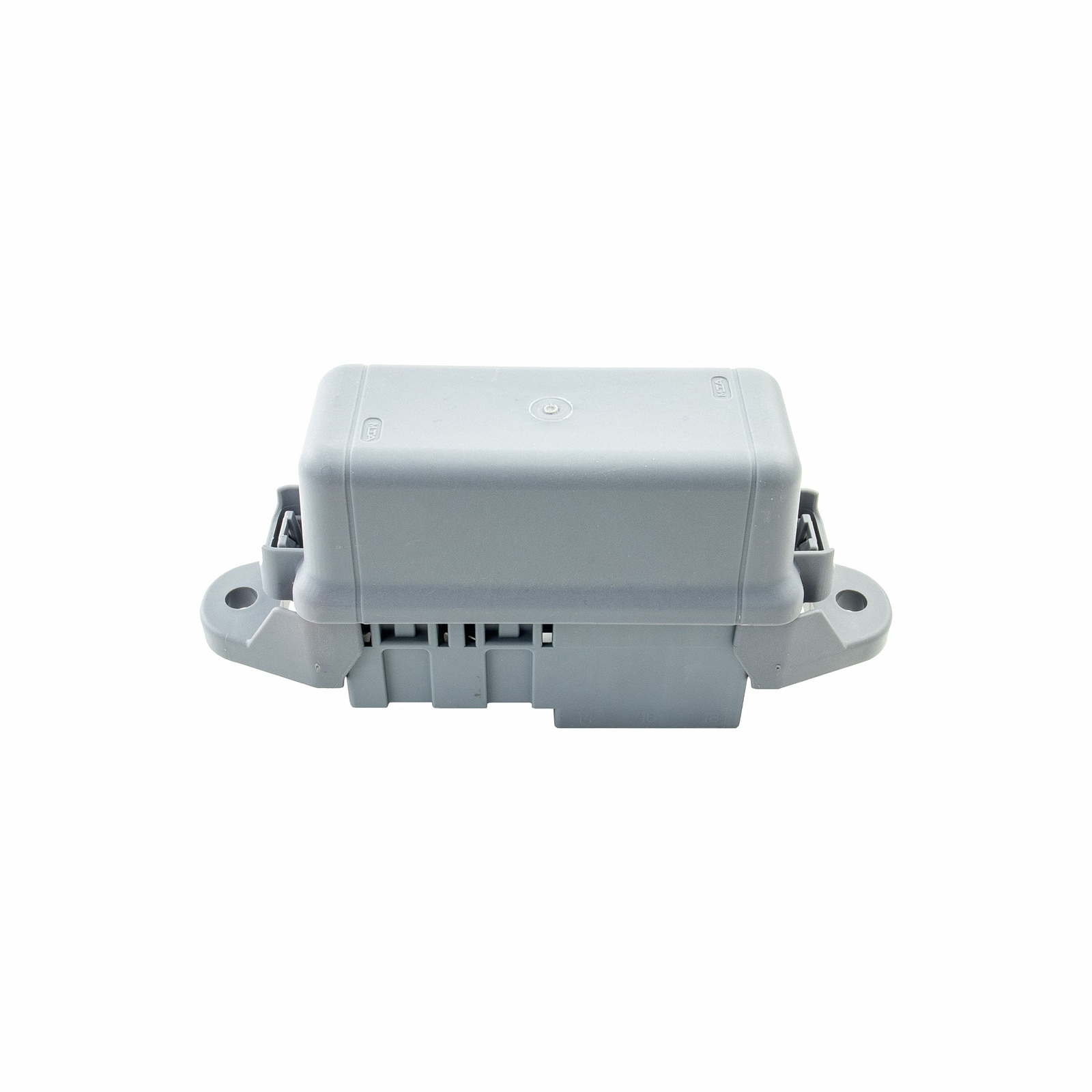

Для защиты компонентов модульной системы от внешних факторов используются крышки и фиксаторы для каждого из вариантов держателей.

• Крышка держателя модуля 1-секционная (MTA), артикул 0101590, 0301590;
• Крышка держателя модулей 2-секционная (MTA), артикул 0101550, 0301550;
• Крышка рамки модулей 4-секционная (MTA), артикул 0101530, 0301530;
• Крышка рамки модулей 5-секционная (MTA), артикул 0101540, 0301540;
• Крышка рамки модулей 5-секционная с защелками (MTA), артикул 0101707, 0301707;
• Фиксатор реле для модулей 0301450; 0301706; 0301520 (MTA), артикул 0301630.

Компоненты для модульного блока:

• Предохранители типоразмера Макси (Maxi)
• Предохранители типоразмера Стандарт (ATO)

Технические параметры:
Назначение: для предохранителей;
Количество предохранителей: 9;
Типоразмер предохранителей: 3 Макси, 6 Стандарт;

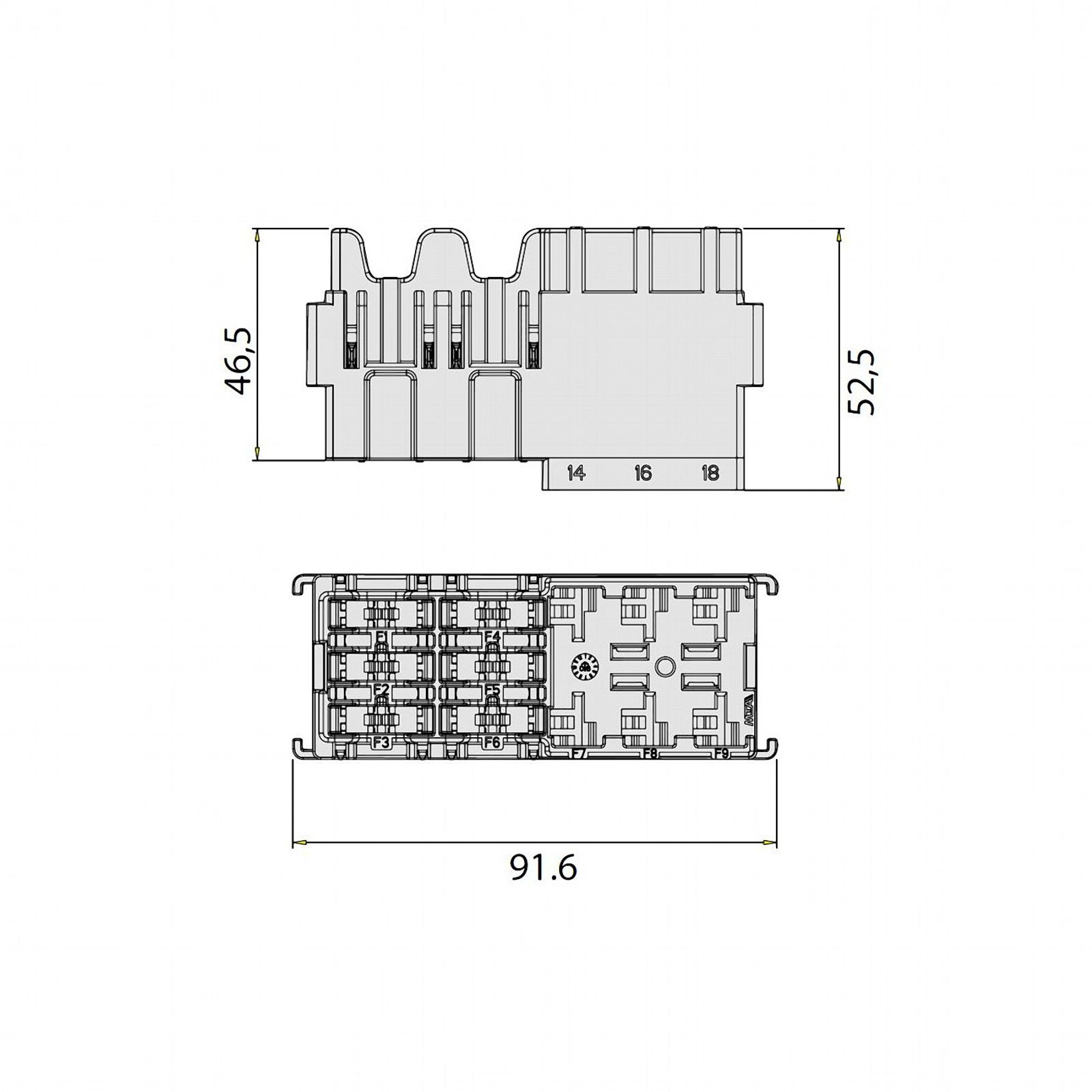

Размер (ДхШхВ, мм): 91,6 х 35 х 52,5;
Материал: полиамид, армированный средней плотности (PA66 MD25).

Производитель: MTA (Италия)
Артикул: 0101600_KIT
<
