Модуль предохранителей MAXIVAL (MTA) с клеммами

Модульный блок для предохранителей Макси (MTA) с клеммами

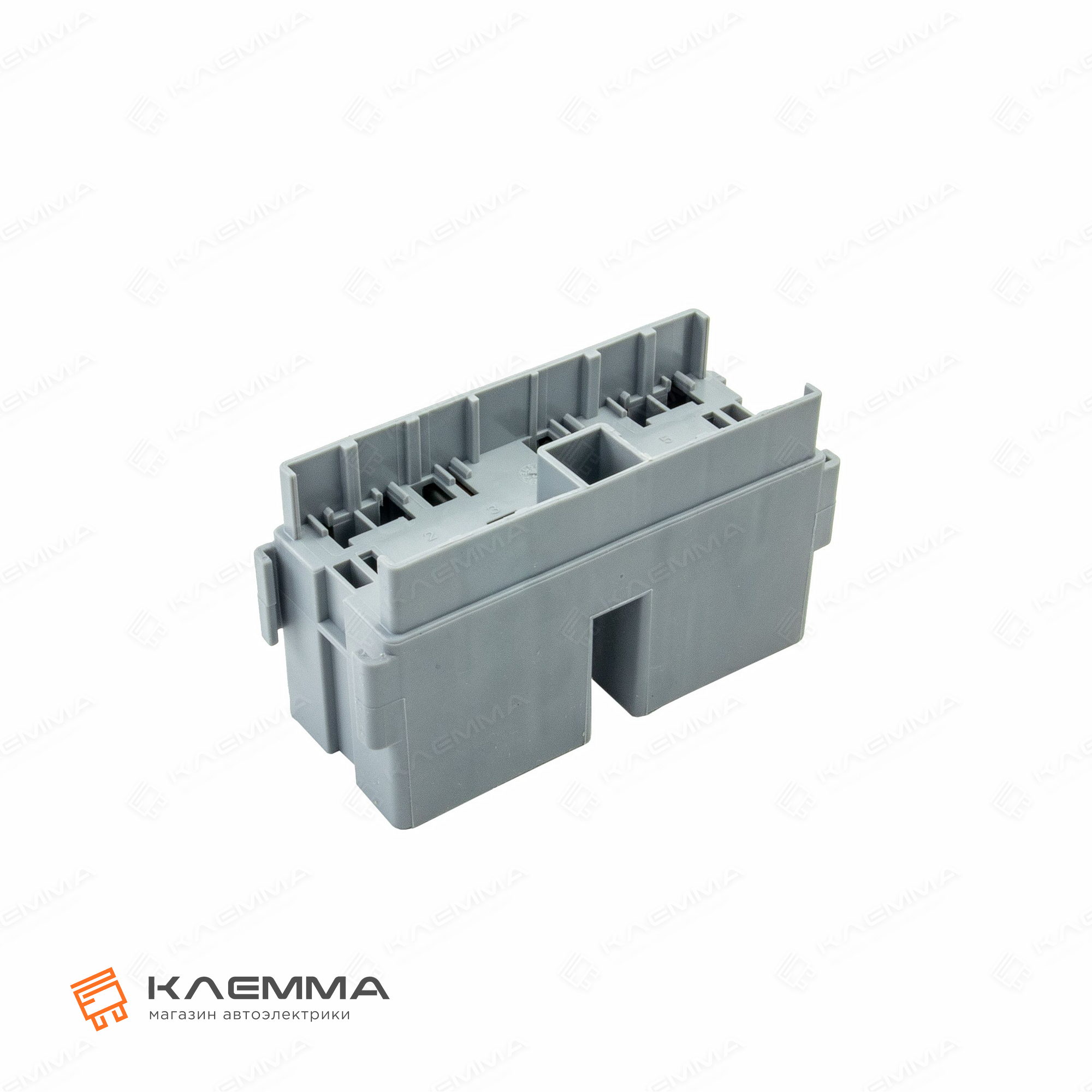

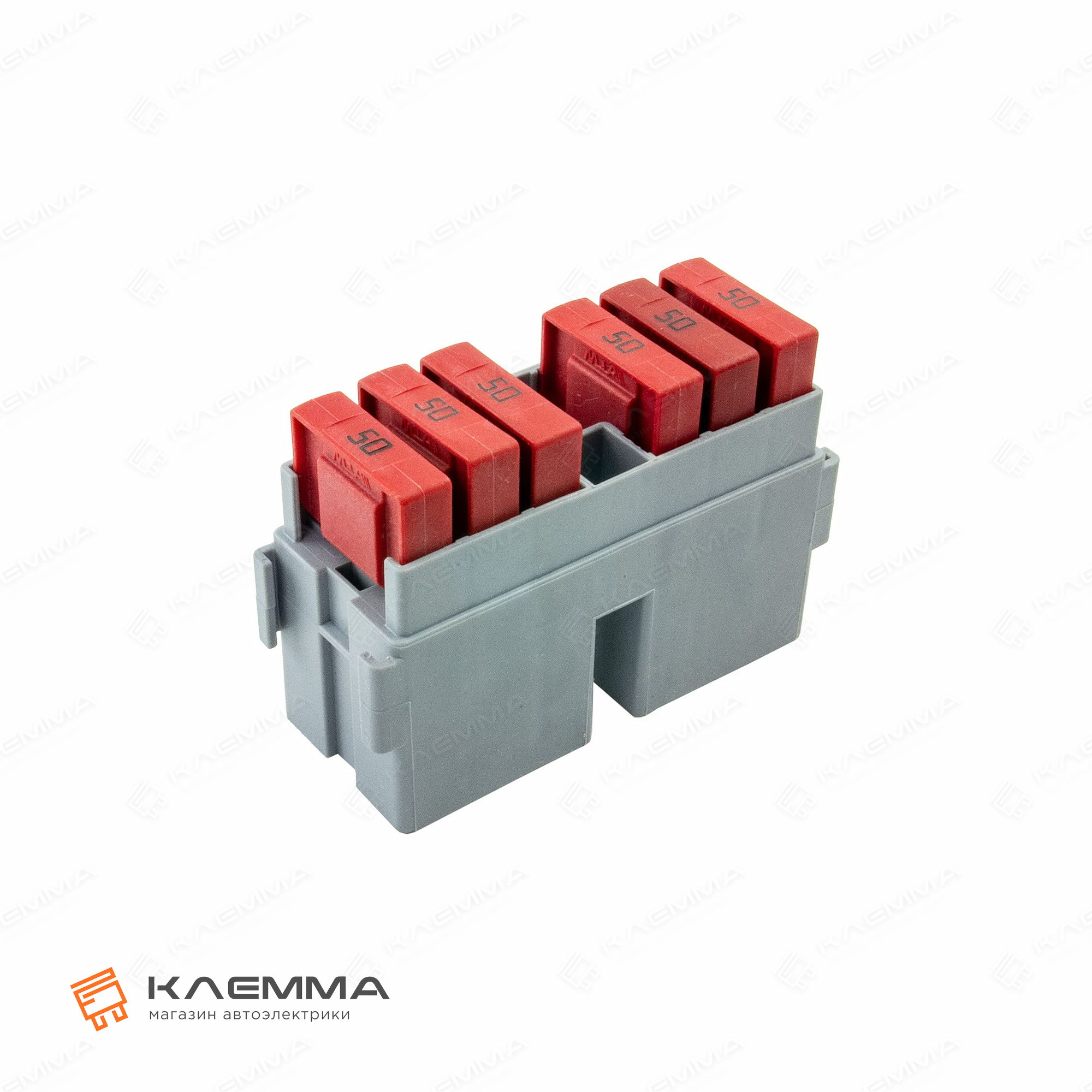

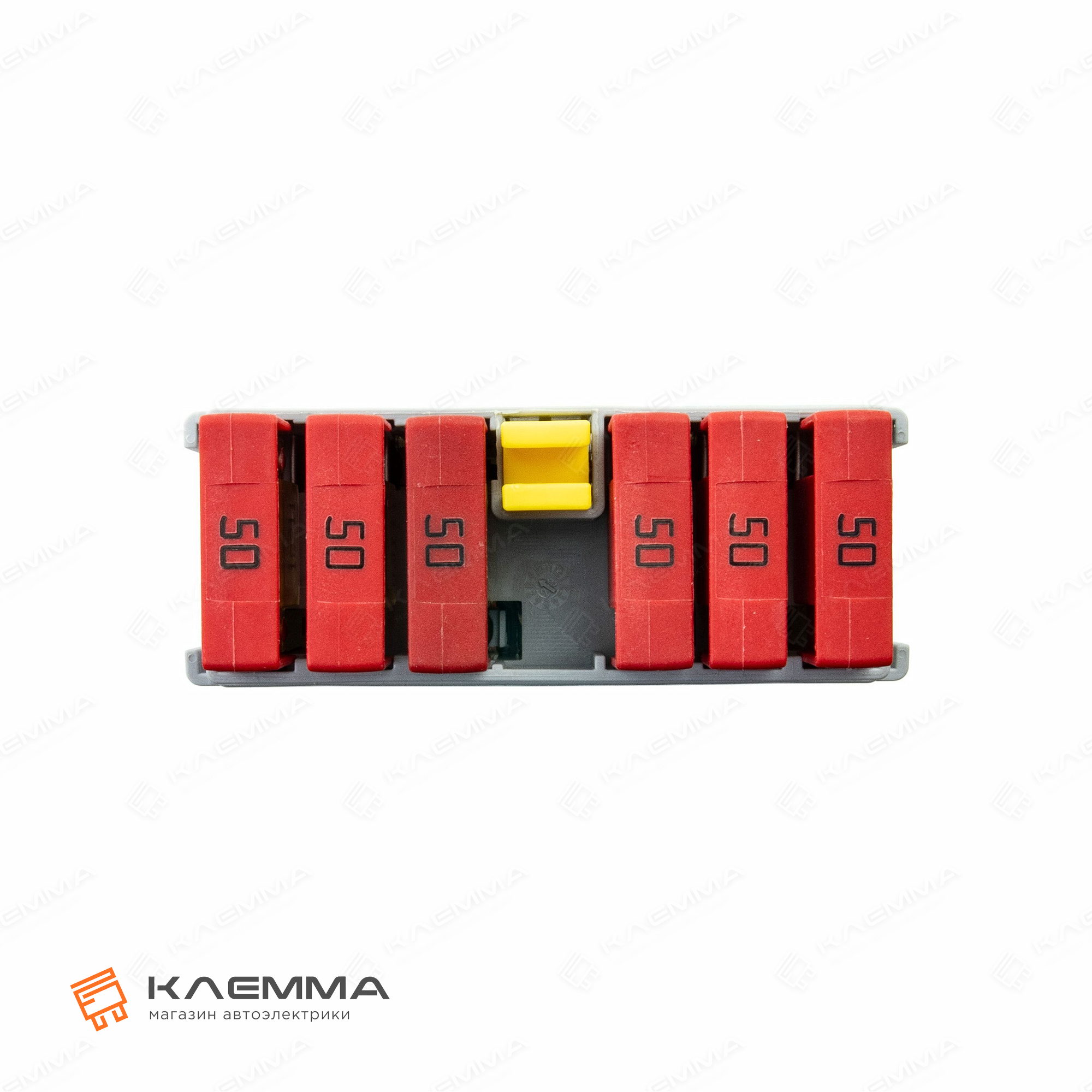

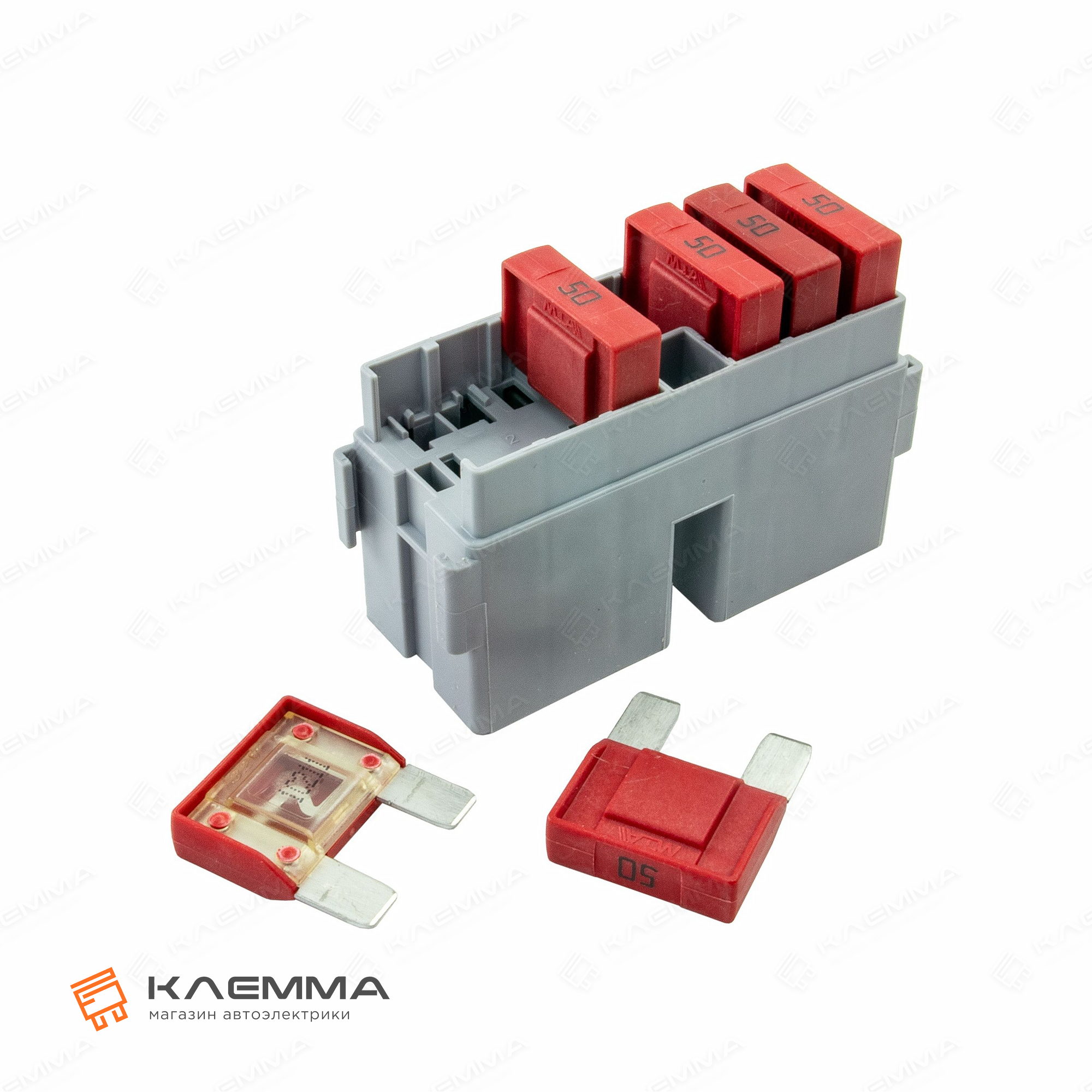

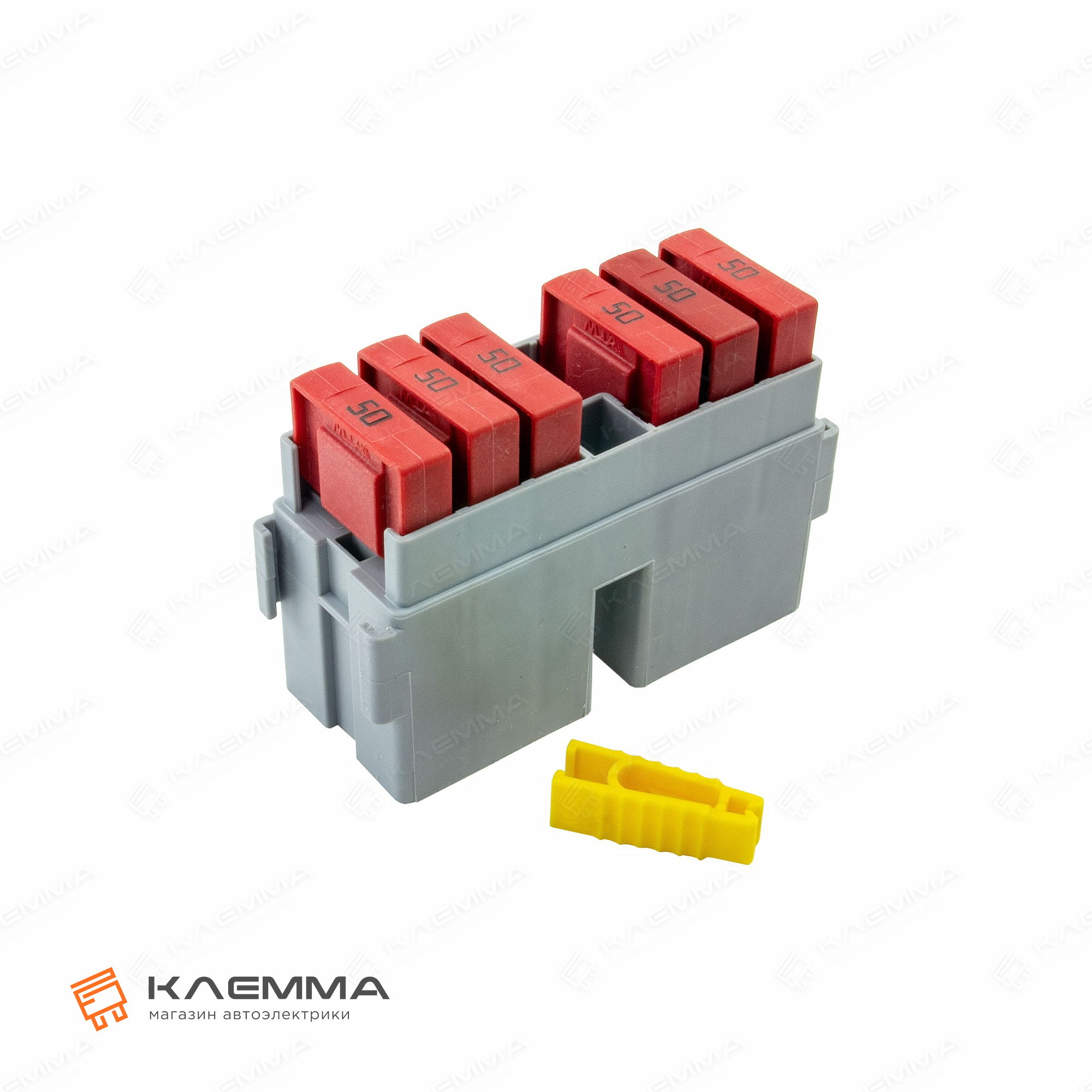

Модульный блок позволяет установить шесть флажковых предохранителей типоразмера Макси (MAXI) от 20 до 100А.
В модуле есть общая шина для всех шести предохранителей, это упрощает процесс сборки модуля: меньше механической работы; меньше клемм для обжима. Подключение токоведущего провода к шине модуля производится через болтовое соединение М8 с помощью кольцевых клемм (наконечников).

Данный модуль поставляется в комплекте с клеммами.

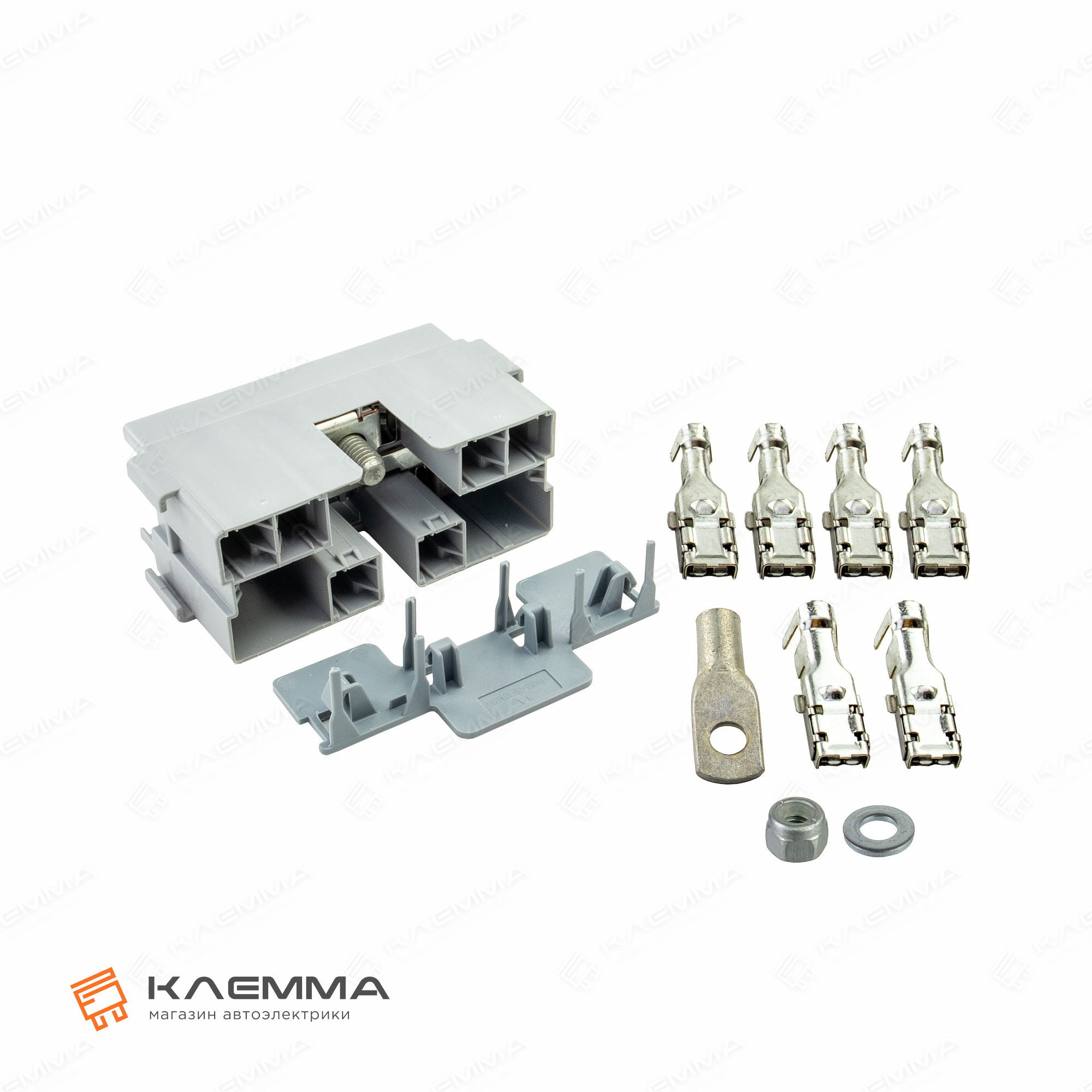

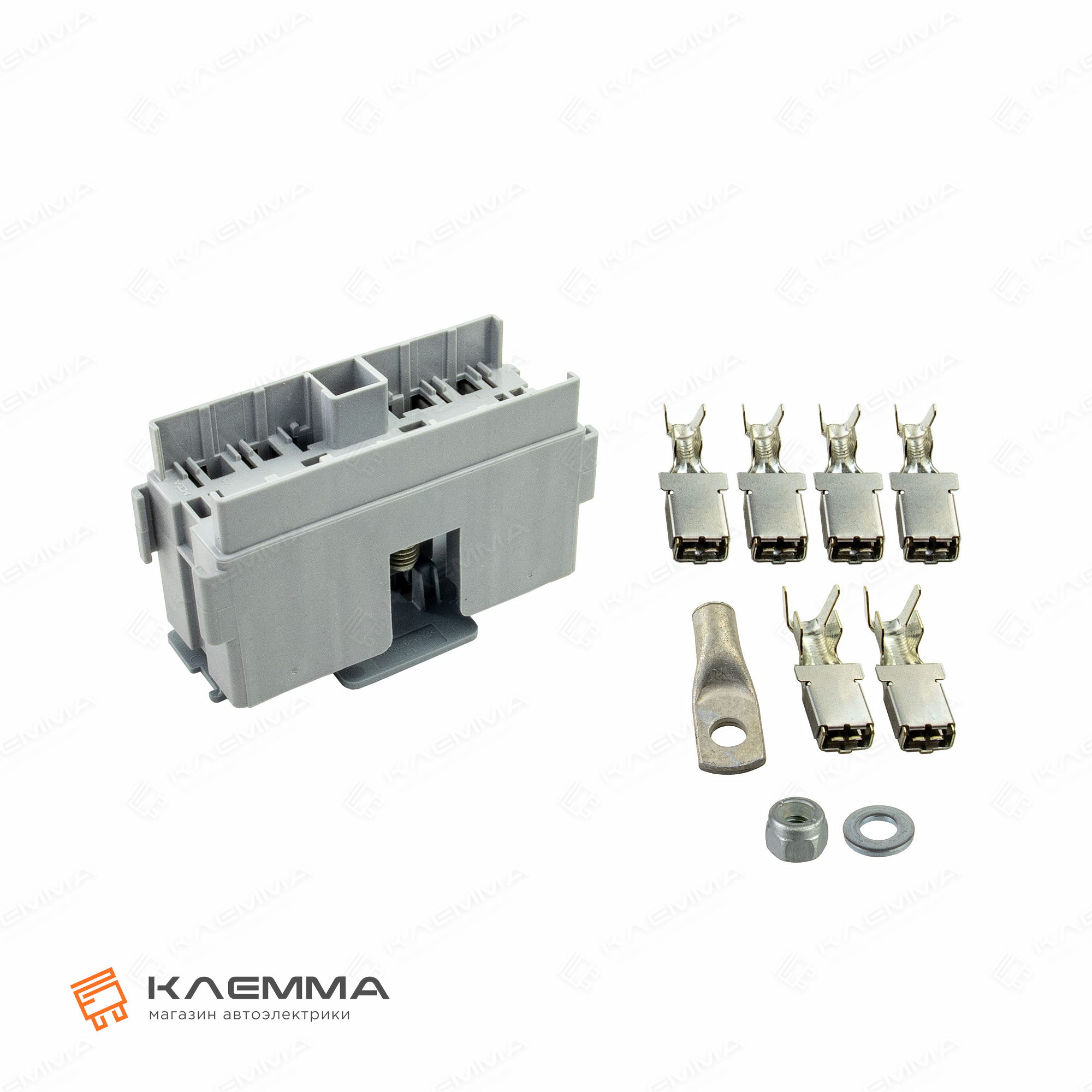

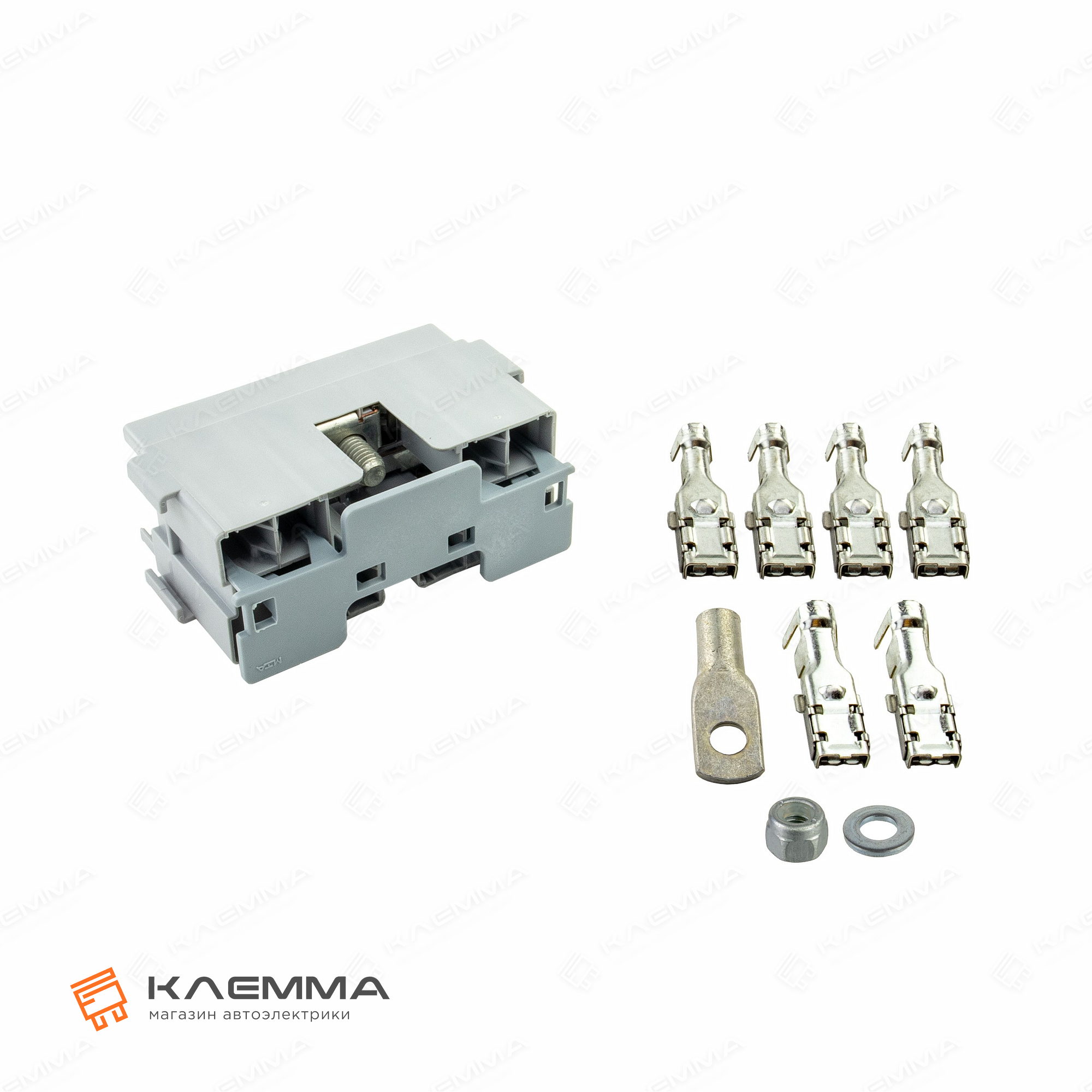

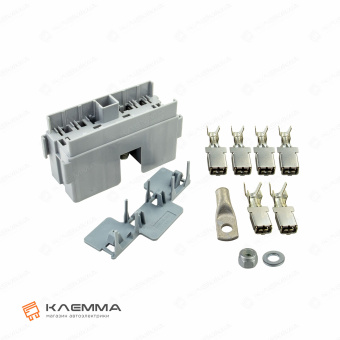

В комплект входит :

• Модуль предохранителей MAXIVAL (MTA) - 1 шт.
• Клемма неизолированная MAXI F800 (MTA) сечение 4.0-6.0 мм2 - 4 шт.
• Клемма неизолированная MAXI F800 (MTA) сечение 8.0-10.0 мм2 - 2 шт.
• Клемма неизолированная кольцевая TUBOLAR M6 (MTA) сечение 16.0 мм2 - 1 шт.
• Гайка М6 с нейлоновым кольцом - 1 шт.
• Шайба Ф6х12 плоская - 1 шт.

Модульный блок выполнен из полиамида армированного, средней плотности (PA66 MD25), за счет чего обладает повышенной износоустойчивостью.

Дополнительные комплектующие (в комплект не входят).

Для монтажа модульных блоков и объединение их в системы управления электропитанием автомобиля необходимо использовать держатели и рамки в различных вариантах.

• Держатель одного модуля (MTA), артикул 0101580, 0301580. Для монтажа одного модуля необходимо 2 держателя;
• Держатель двух модулей (MTA), артикул 0100699, 0300699. Для монтажа одного модуля необходимо 2 держателя;
• Рамка под модули 4-секционная (MTA), артикул 0101520, 0301520;
• Рамка под модули 5-секционная (MTA), артикул 0101450, 0301450;
• Рамка под модули 5-секционная с защелками (MTA), артикул 0101706, 0301706;
• Рамка под модули 12-секционная (MTA), артикул 0101680, 0301680;
• Скоба для соединения модулей (MTA), артикул 0301620.

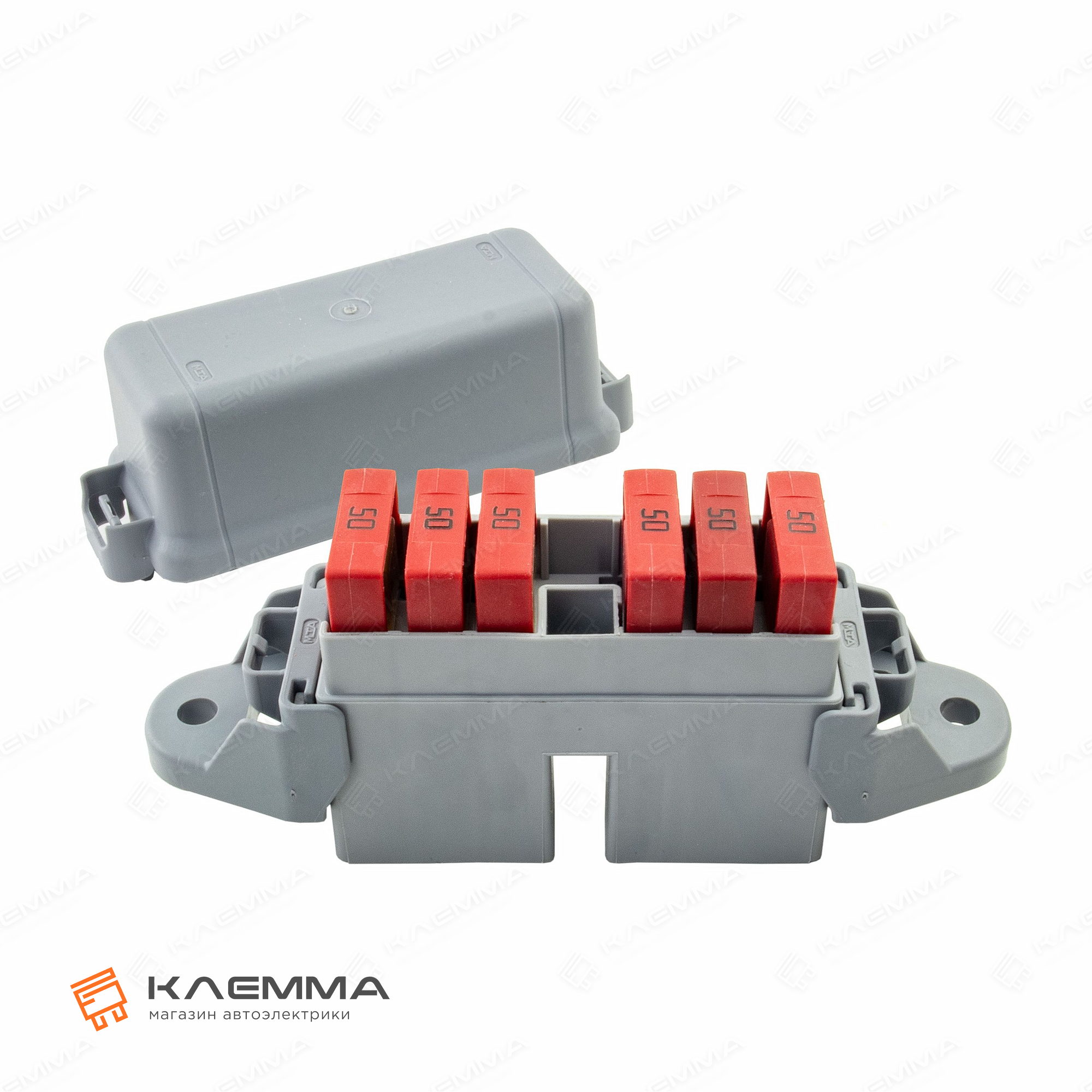

Для защиты компонентов модульной системы от внешних факторов используются крышки и фиксаторы для каждого из вариантов держателей.

• Крышка держателя модуля 1-секционная (MTA), артикул 0101590, 0301590;
• Крышка держателя модулей 2-секционная (MTA), артикул 0101550, 0301550;
• Крышка рамки модулей 4-секционная (MTA), артикул 0101530, 0301530;
• Крышка рамки модулей 5-секционная (MTA), артикул 0101540, 0301540;
• Крышка рамки модулей 5-секционная с защелками (MTA), артикул 0101707, 0301707;
• Фиксатор реле для модулей 0301450; 0301706; 0301520 (MTA), артикул 0301630.

Компоненты для модульного блока:

• Предохранители типоразмера Макси (Maxi)

Технические параметры:
Назначение: для предохранителей;
Количество предохранителей: 6;
Типоразмер предохранителей: Макси;

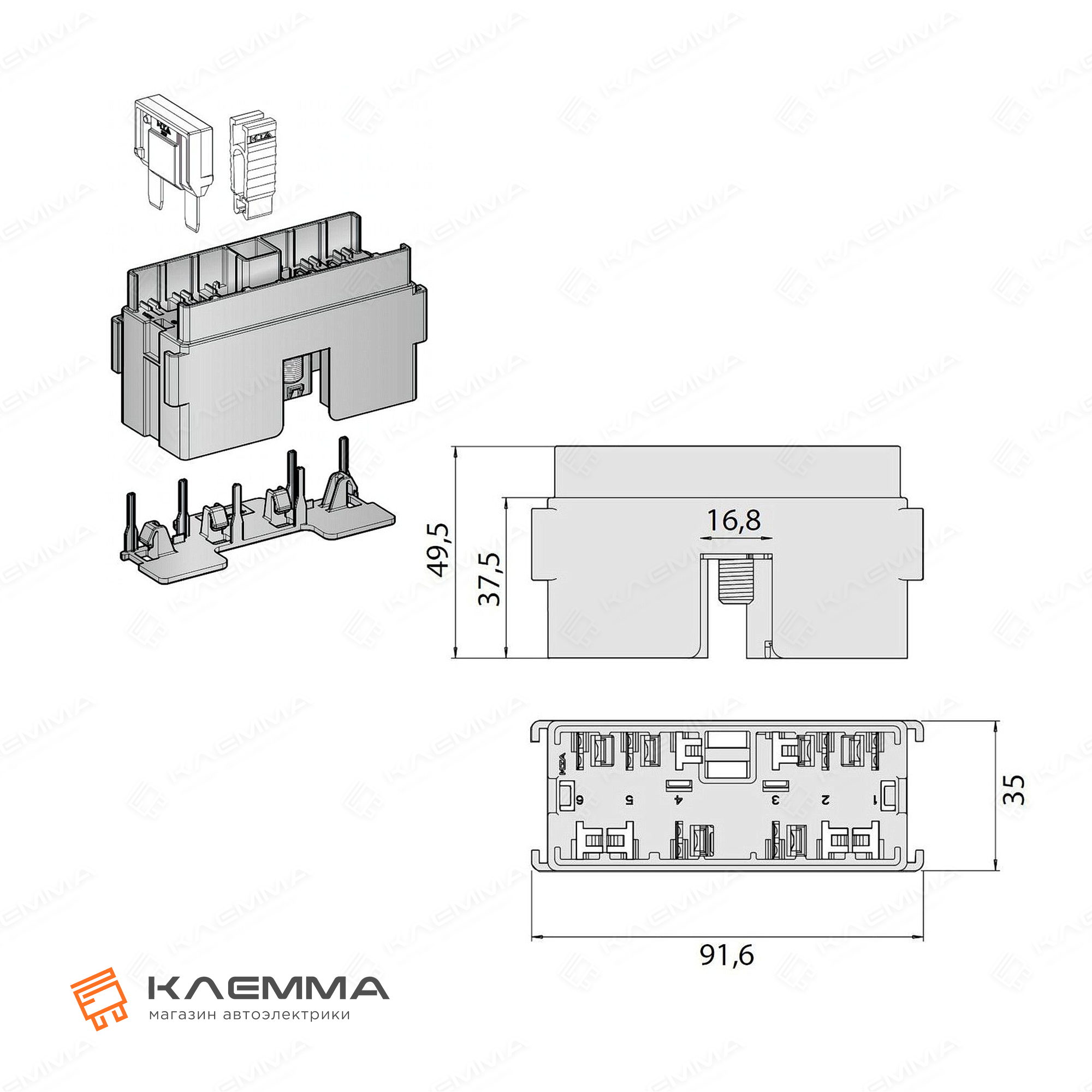

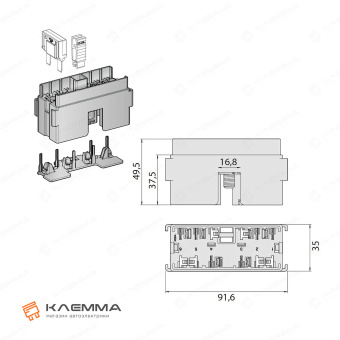

Размер (ДхШхВ, мм): 91,6 х 35 х 49,5;
Материал: полиамид, армированный средней плотности (PA66 MD25).

Производитель: MTA (Италия)
Артикул: 0101470_KIT
<
