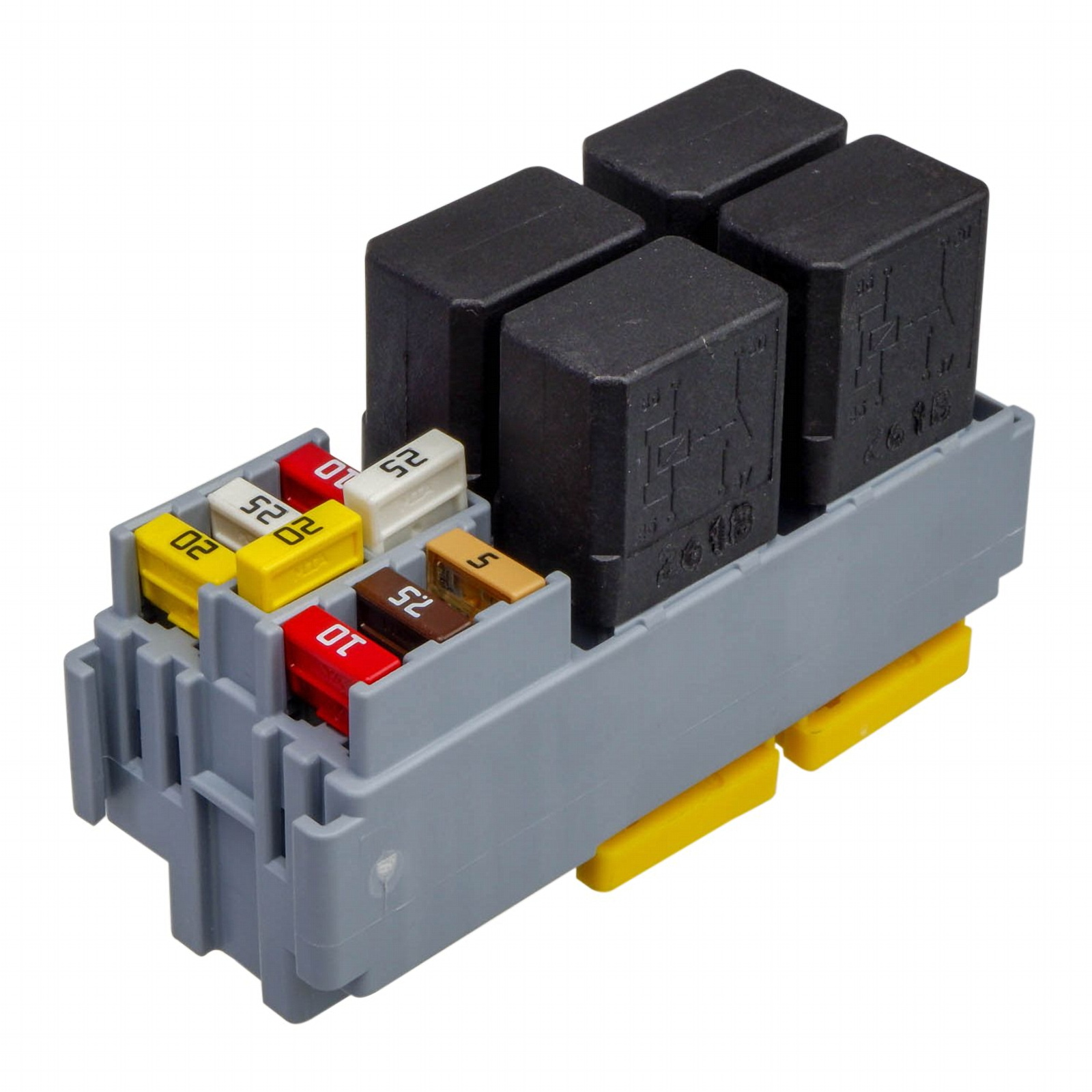

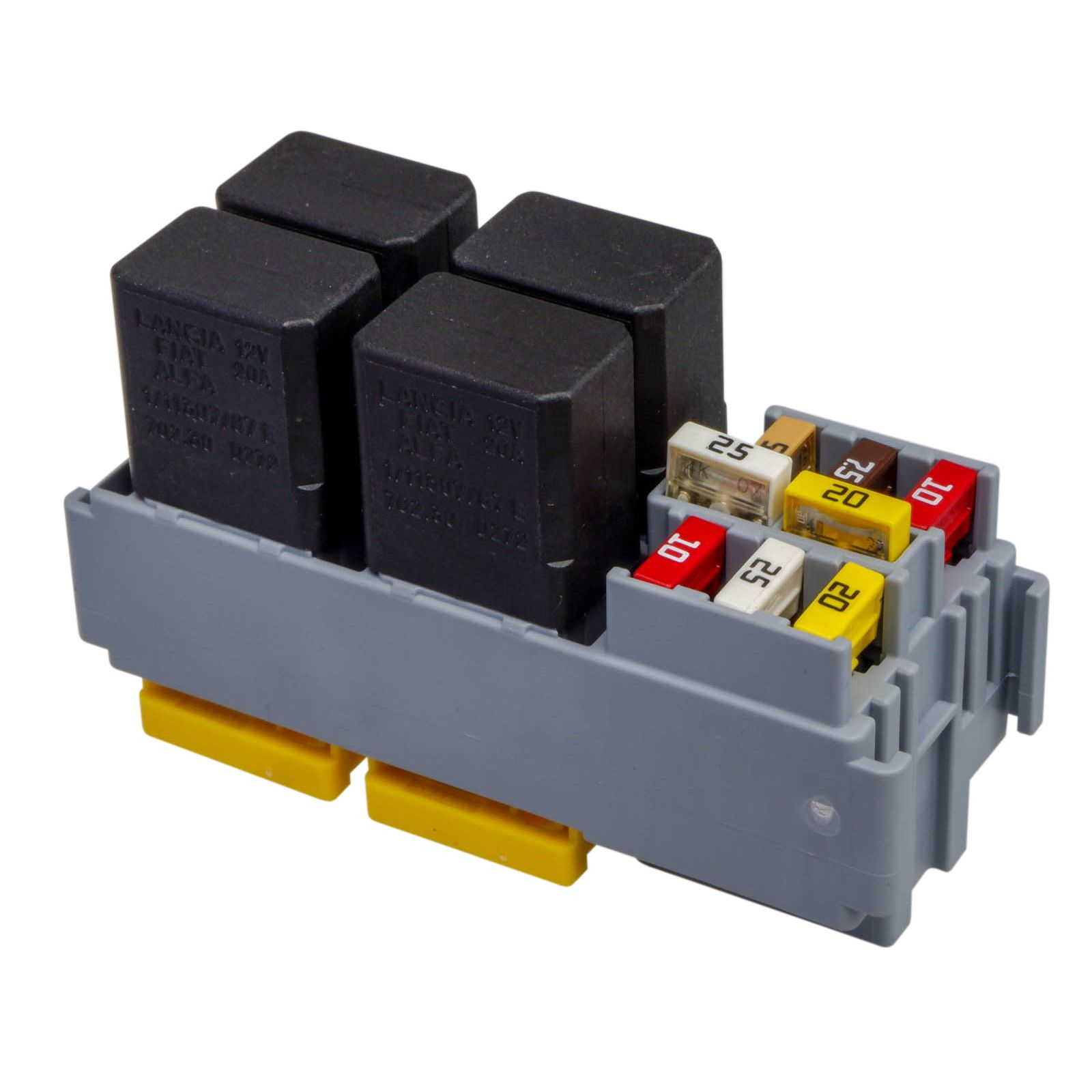

Модуль предохранителей и реле MINIVAL/MICRO 6/4 шт (MTA) с клеммами

Модульный блок для 6 предохранителей Мини и 4 реле Микро (MTA) с клеммами

Модульный блок позволяет установить шесть предохранителей типоразмера Мини (MINI) от 2 до 30А и четыре реле типоразмера Микро (MICRO) до 30А, 4-х или 5-ти контактных.
В комплекте с модулем идет вторичный замок для надежной фиксации клемм в корпусе модуля. Его использование полностью исключает самопроизвольное извлечение клемм из модуля при агрессивной эксплуатации транспортного средства.

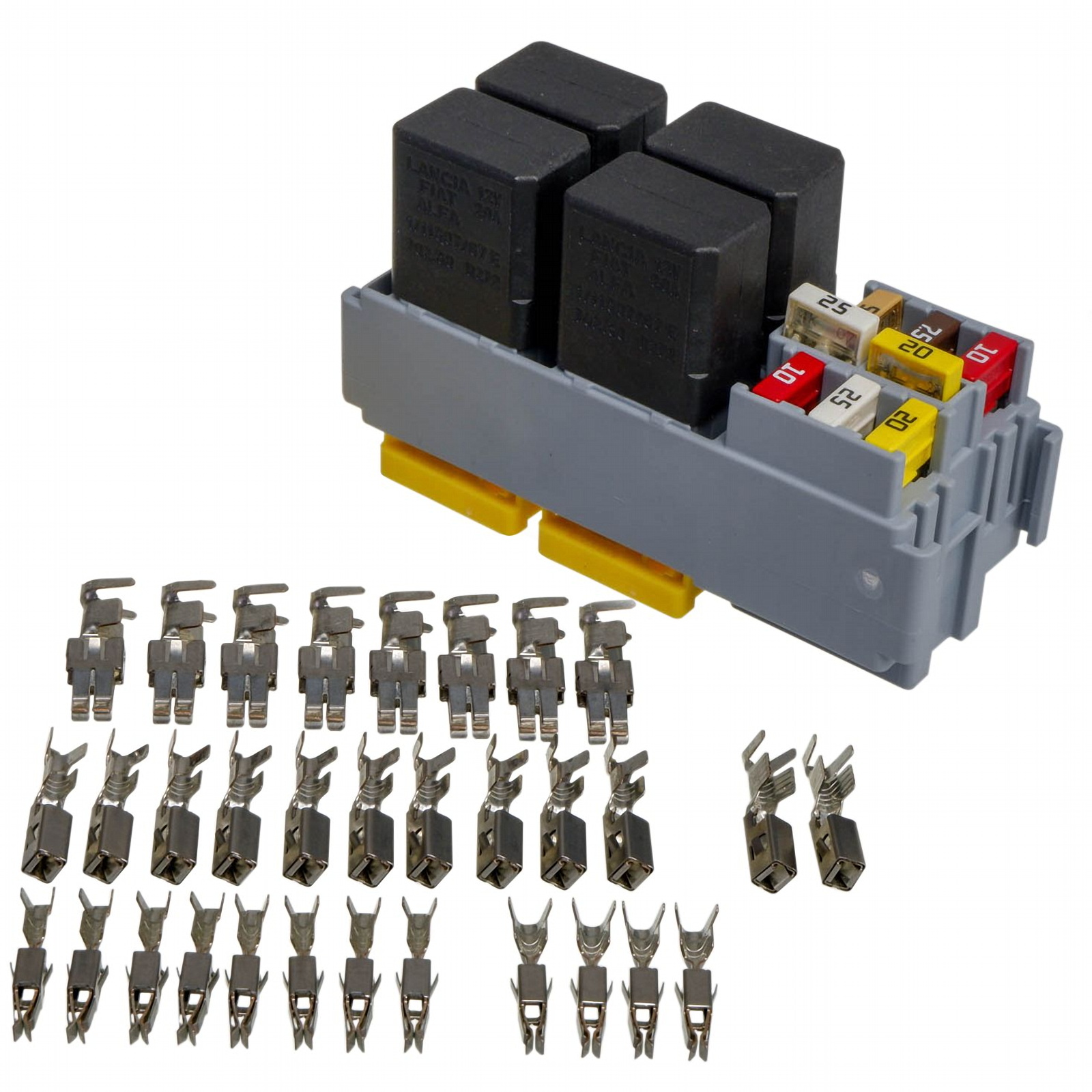

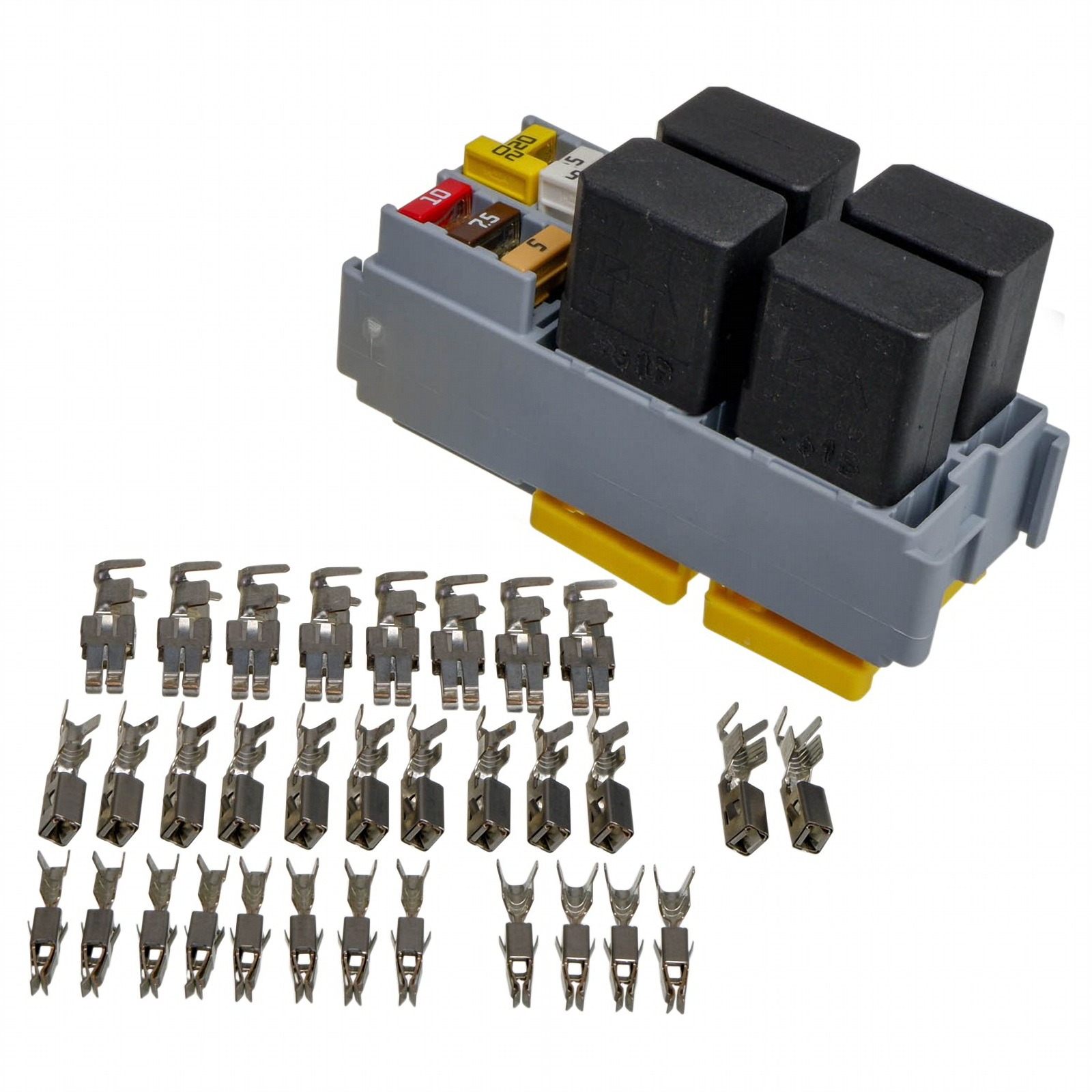

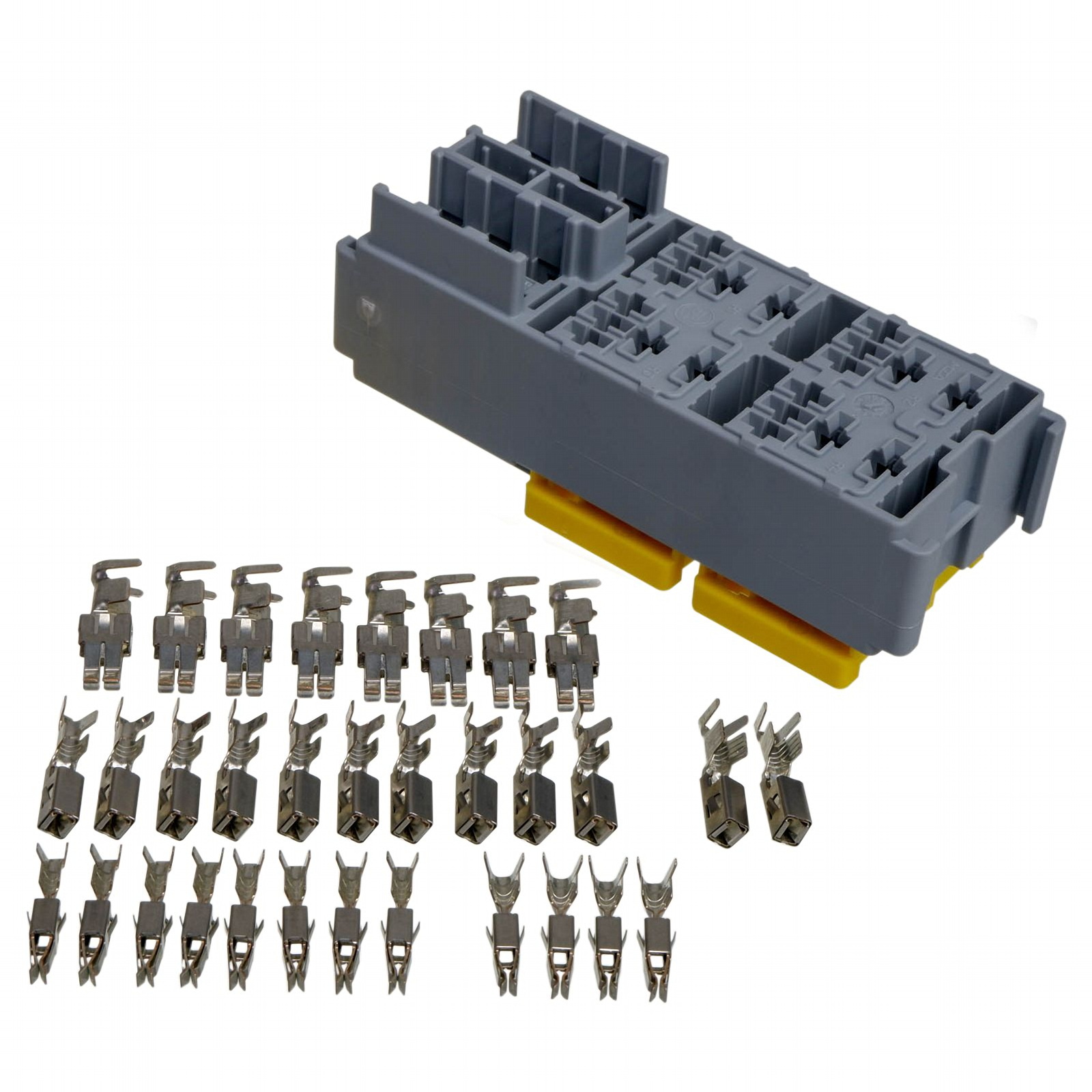

В комплект входит :

• Модуль предохранителей и реле MINIVAL/MICRO 6/4 шт (MTA) - 1 шт.
• Вторичный замок модуля предохранителей и реле MINIVAL/MICRO 6/4 шт (MTA) - 4 шт.
• Клемма неизолированная JPT F280 (MTA) сечение 0.5-1.0 мм2 - 8 шт.
• Клемма неизолированная JPT F280 (MTA) сечение 1.5-2.5 мм2 - 4 шт.
• Клемма неизолированная MINI F280 (MTA) сечение 1.0-2.0 мм2 - 10 шт.
• Клемма неизолированная MINI F280 (MTA) сечение 2.5-4.0 мм2 - 2 шт.
• Клемма неизолированная SPT F630 (MTA) сечение 2.5-4.0 мм2 - 8 шт.

Модульный блок выполнен из полиамида армированного, средней плотности (PA66 MD25), за счет чего обладает повышенной износоустойчивостью.

Дополнительные комплектующие (в комплект не входят).

Для монтажа модульных блоков и объединение их в системы управления электропитанием автомобиля необходимо использовать держатели и рамки в различных вариантах.

• Держатель одного модуля (MTA), артикул 0101580, 0301580. Для монтажа одного модуля необходимо 2 держателя;
• Держатель двух модулей (MTA), артикул 0100699, 0300699. Для монтажа одного модуля необходимо 2 держателя;
• Рамка под модули 4-секционная (MTA), артикул 0101520, 0301520;
• Рамка под модули 5-секционная (MTA), артикул 0101450, 0301450;
• Рамка под модули 5-секционная с защелками (MTA), артикул 0101706, 0301706;
• Рамка под модули 12-секционная (MTA), артикул 0101680, 0301680;
• Скоба для соединения модулей (MTA), артикул 0301620.
Для защиты компонентов модульной системы от внешних факторов используются крышки и фиксаторы для каждого из вариантов держателей.

• Крышка держателя модуля 1-секционная (MTA), артикул 0101590, 0301590;
• Крышка держателя модулей 2-секционная (MTA), артикул 0101550, 0301550;
• Крышка рамки модулей 4-секционная (MTA), артикул 0101530, 0301530;
• Крышка рамки модулей 5-секционная (MTA), артикул 0101540, 0301540;
• Крышка рамки модулей 5-секционная с защелками (MTA), артикул 0101707, 0301707;
• Фиксатор реле для модулей 0301450; 0301706; 0301520 (MTA), артикул 0301630.

Компоненты для модульного блока:

• Предохранители типоразмера Мини (Mini)
• Реле типоразмера Микро (Micro)

Технические параметры:
Назначение: для предохранителей и реле;
Количество предохранителей: 6;
Типоразмер предохранителей: Мини;
Количество реле: 4;
Типоразмер реле: Микро;
Размер (ДхШхВ, мм): 91,6 х 35 х 39,4;
Материал: полиамид, армированный средней плотности (PA66 MD25).

Производитель: MTA (Италия)
Артикул: 0301560_KIT
<
