Блок монтажный большой 4 реле MINI (MTA)

Блок монтажный под 4 реле MINI (МТА)

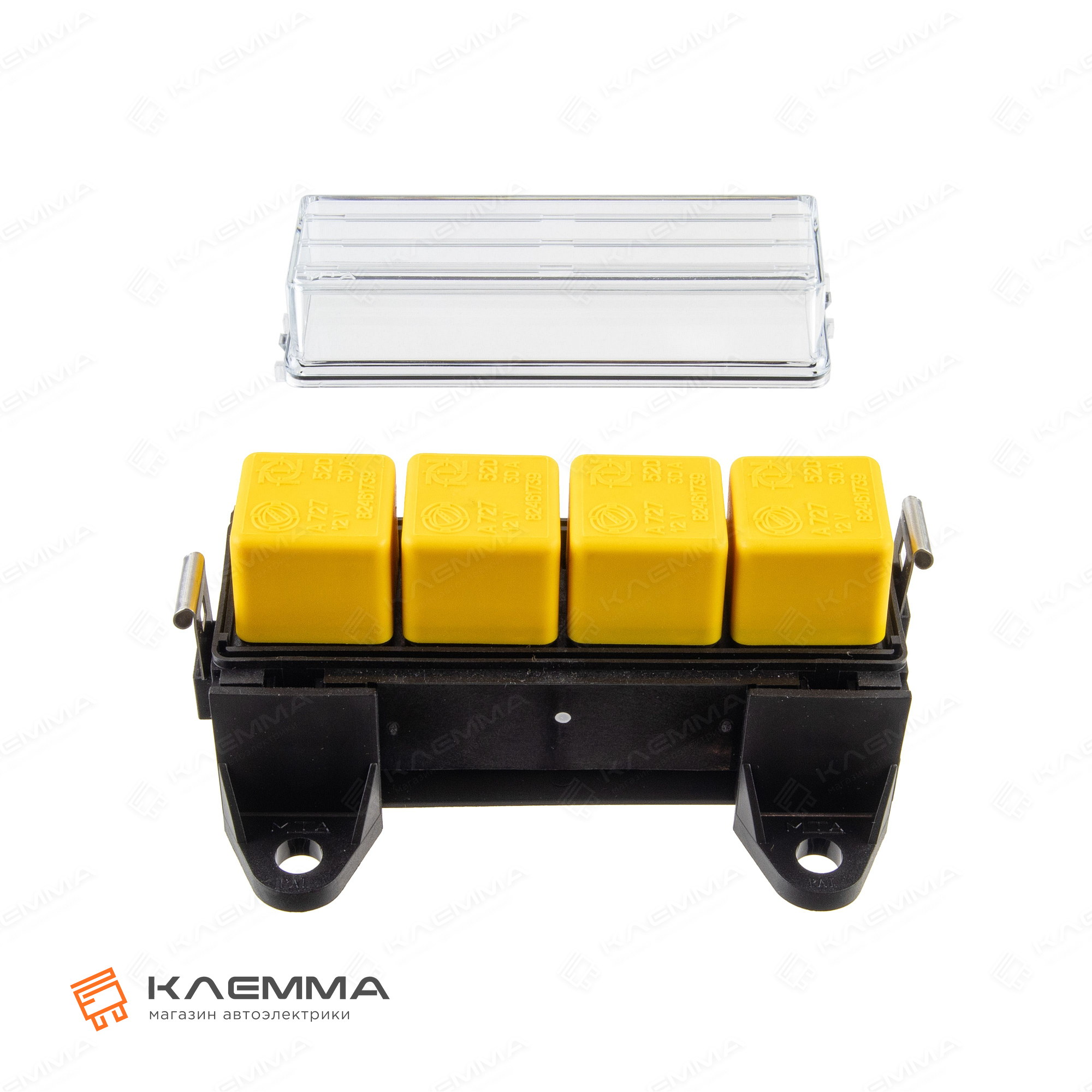

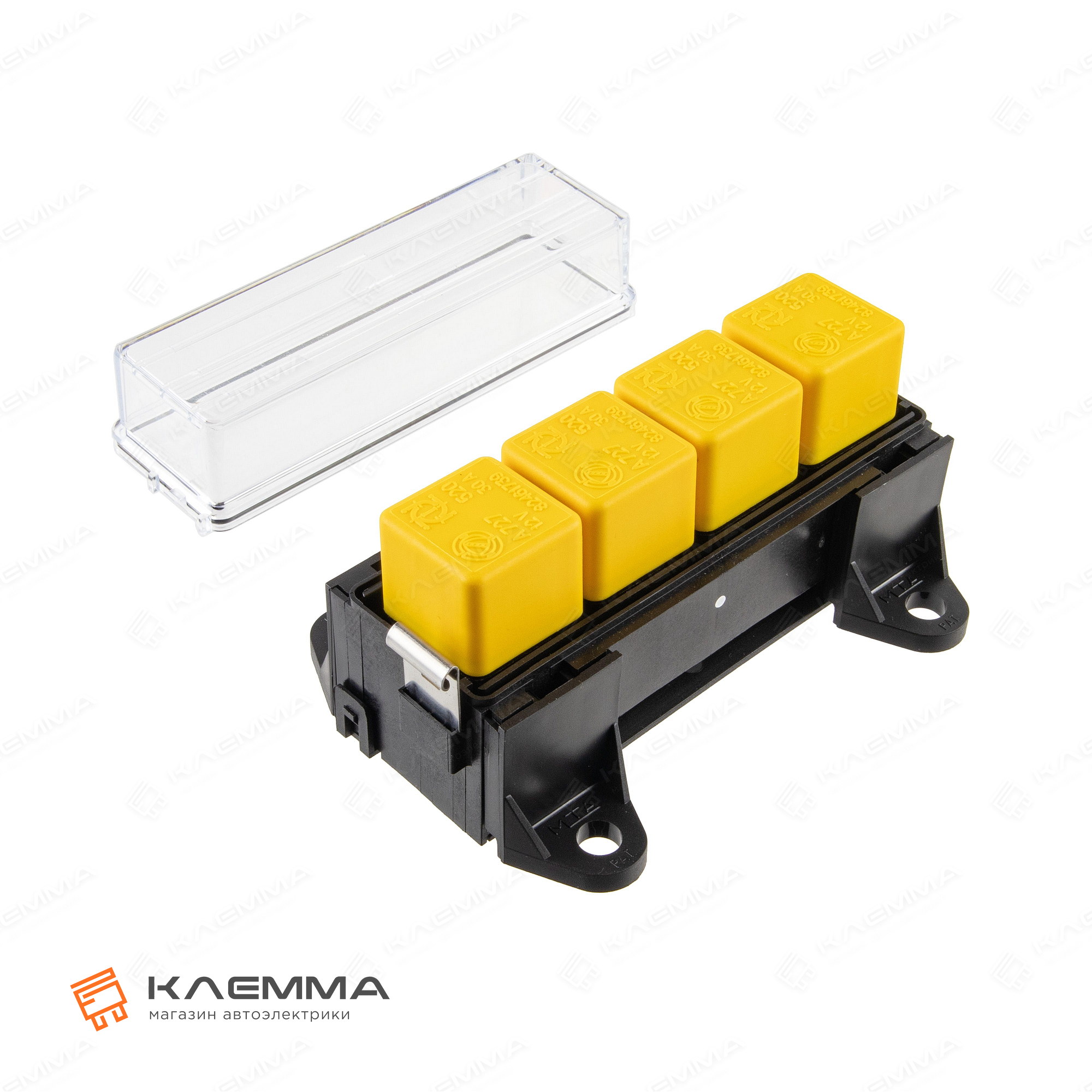

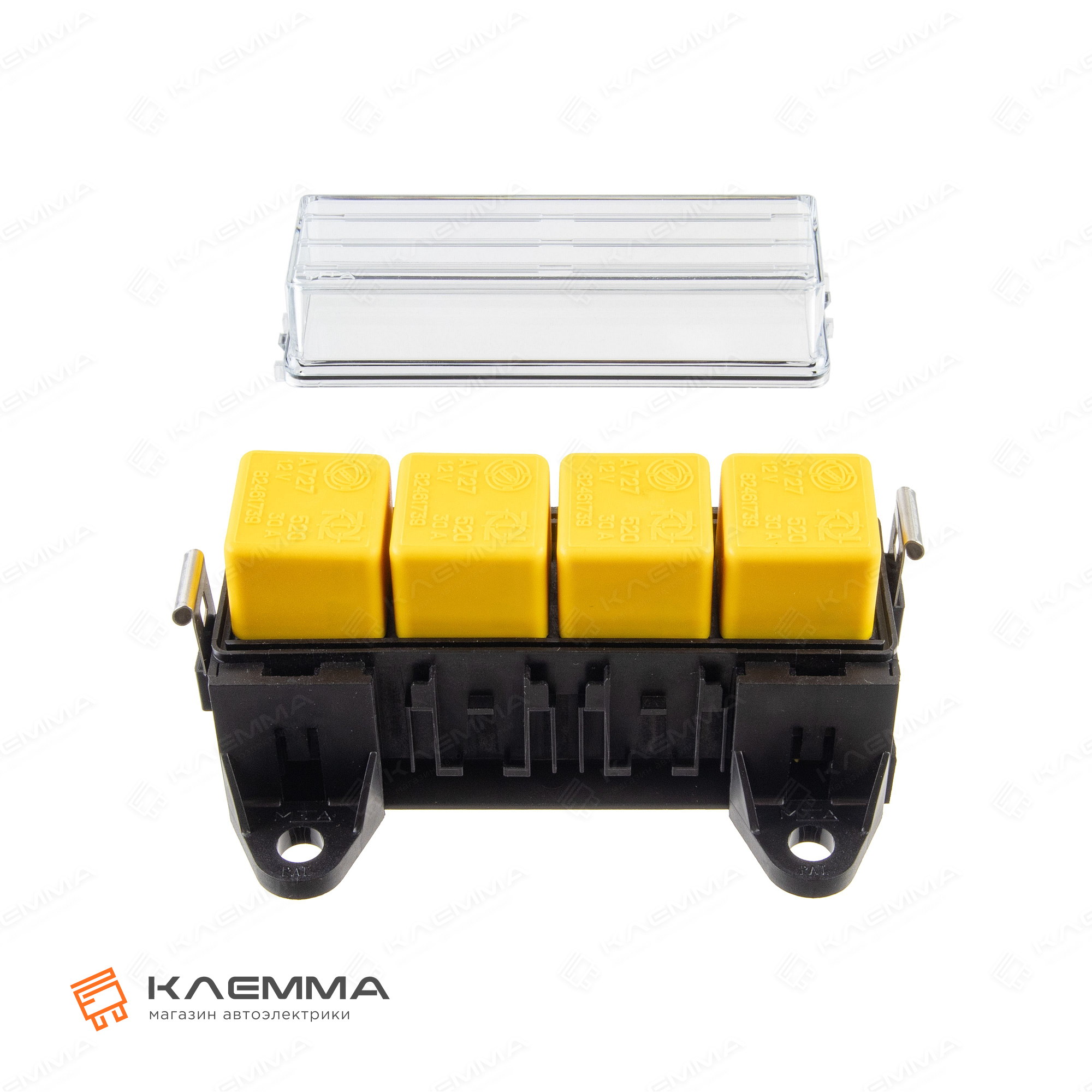

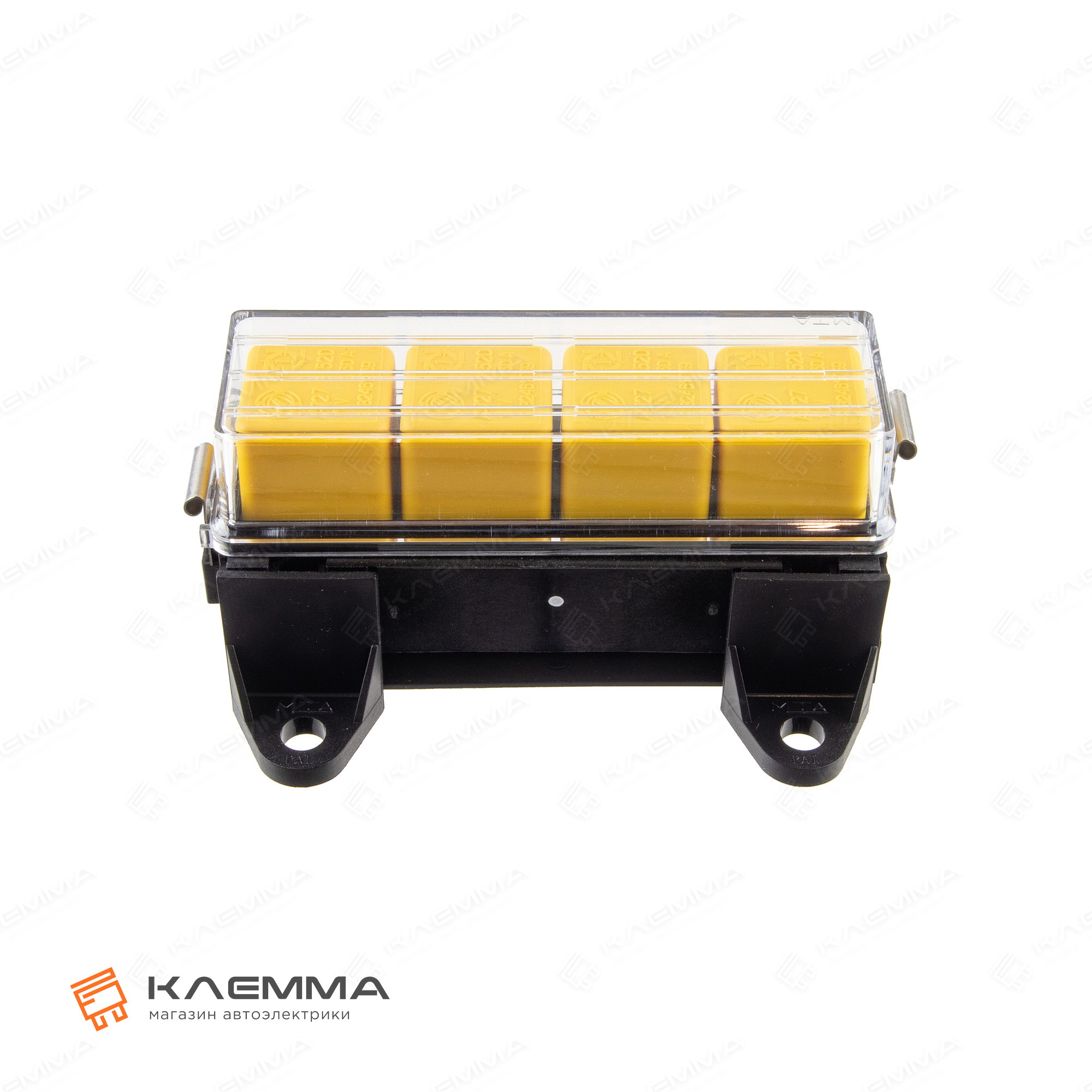

Автомобильный монтажный блок под установку четырех пятиконтактных реле типоразмера MINI.
В монтажном блоке применяется неизолированная клемма FASTON типоразмера 6,3 мм с замком, под сечение провода 1,0-2,5 мм². Клемма дополнительно фиксируется вторичными замками (желтого цвета), для исключения вероятности самопроизвольного извлечения клеммы в процессе агрессивной эксплуатации.

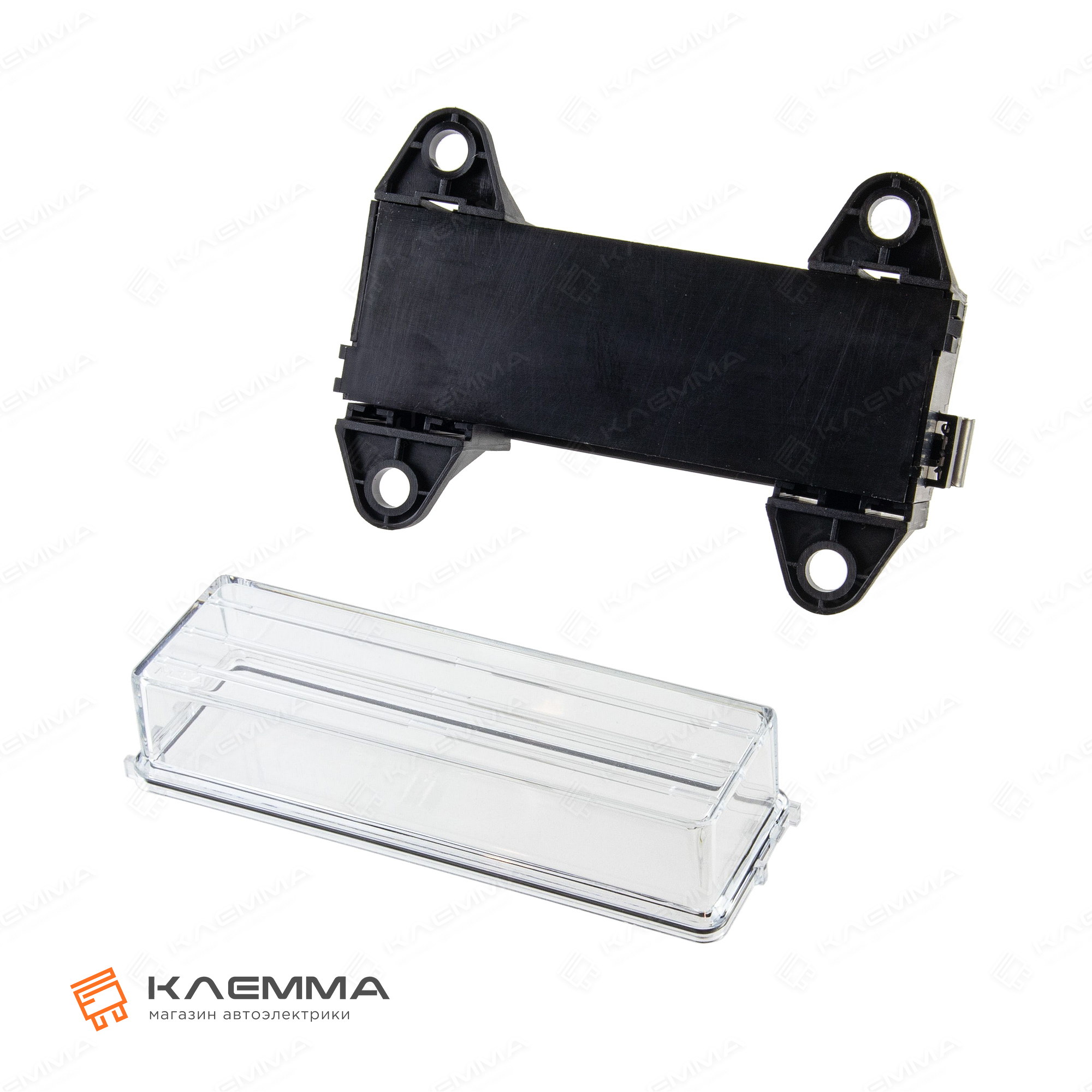

Блок оснащен двумя защитными крышками.

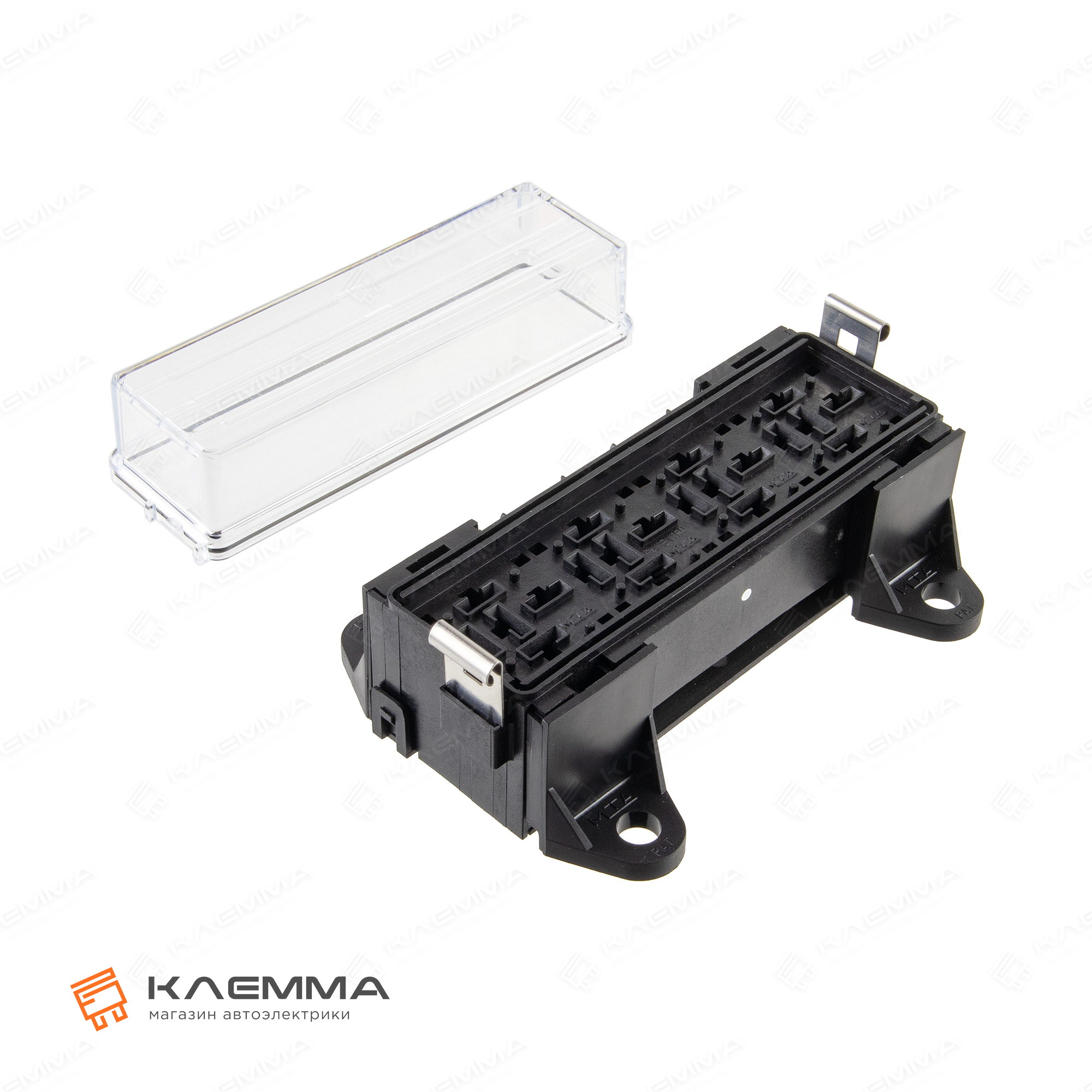

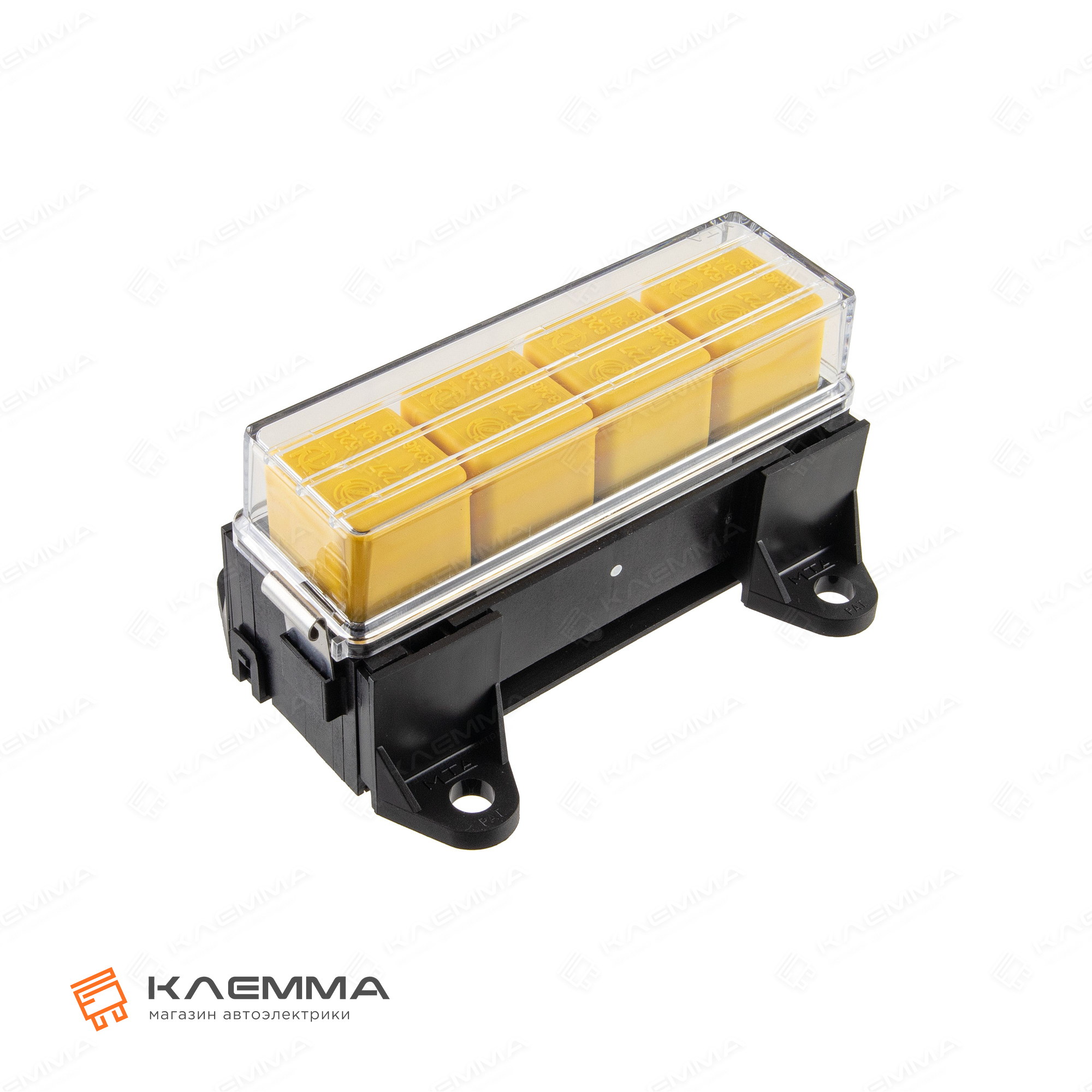

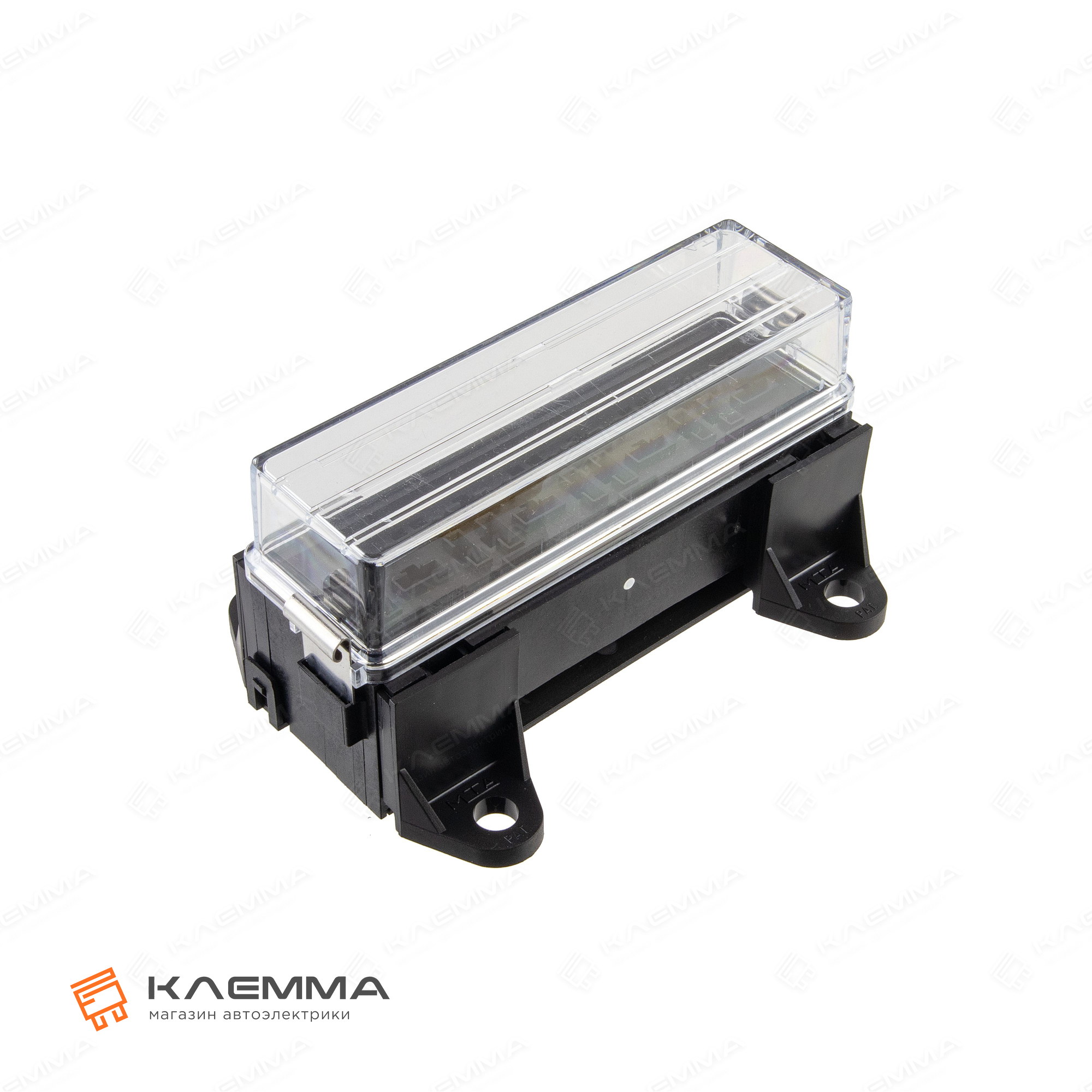

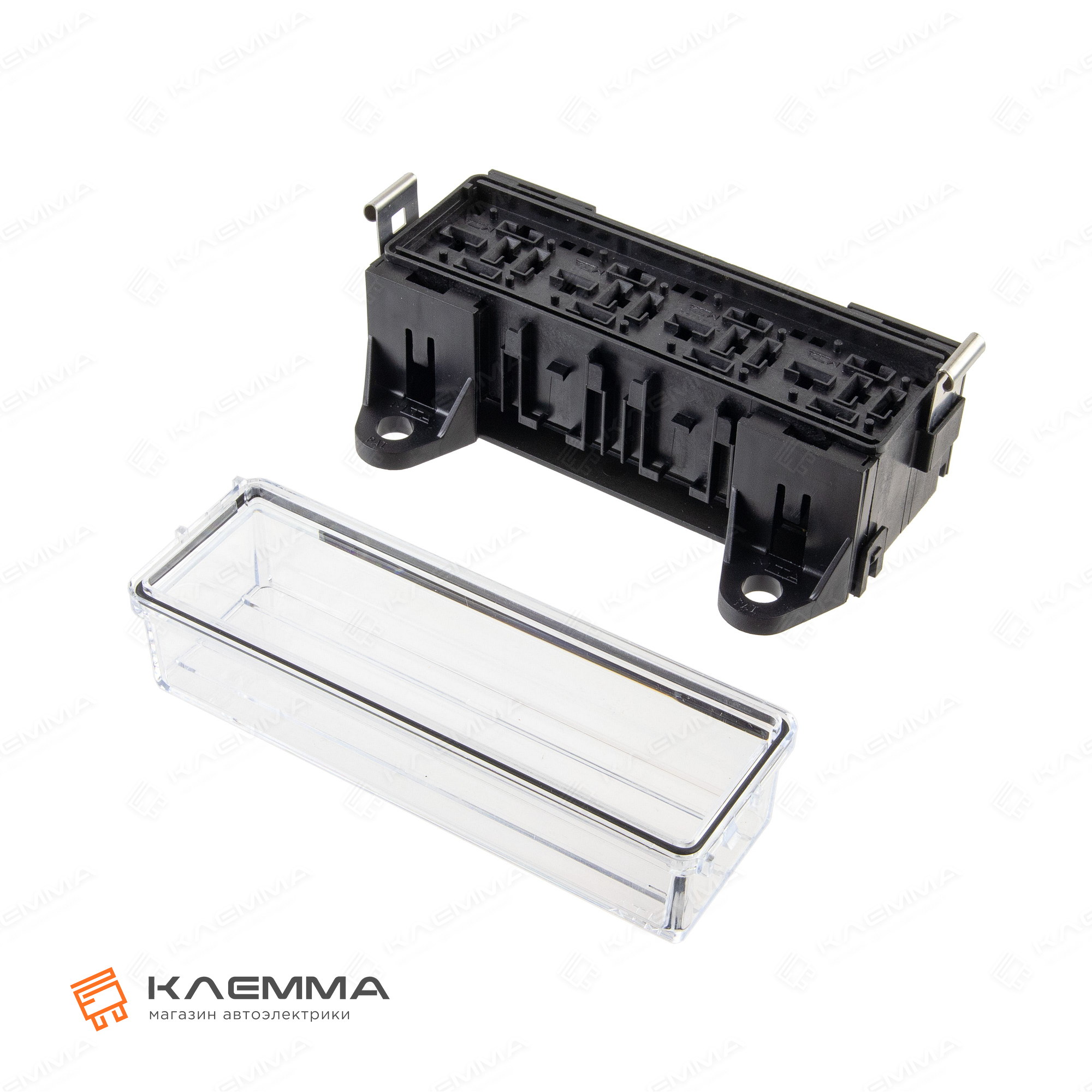

Верхняя крышка выполнена из прозрачного поликарбоната (PC) с резиновым уплотнителем по периметру. Крышка фиксируется на корпусе блока с помощью стальных пружинных фиксаторов. Крышка защищает отсек с реле от механических воздействий, проникновения пыли и влаги, самопроизвольного извлечения реле.
Нижняя крышка выполнена из полиамида (PA66). Крышка фиксируется на корпусе блока с помощью отлитых зацепов. Крышка защищает клеммный отсек от механических воздействий и снижает риски замыкания проводки на корпус автомобиля.
Монтаж блока производится с помощью четырех кронштейнов, с двумя типами фиксации на корпусе блока (мама и папа). Кронштейны имеют монтажные отверстия диаметром 8,5 мм.

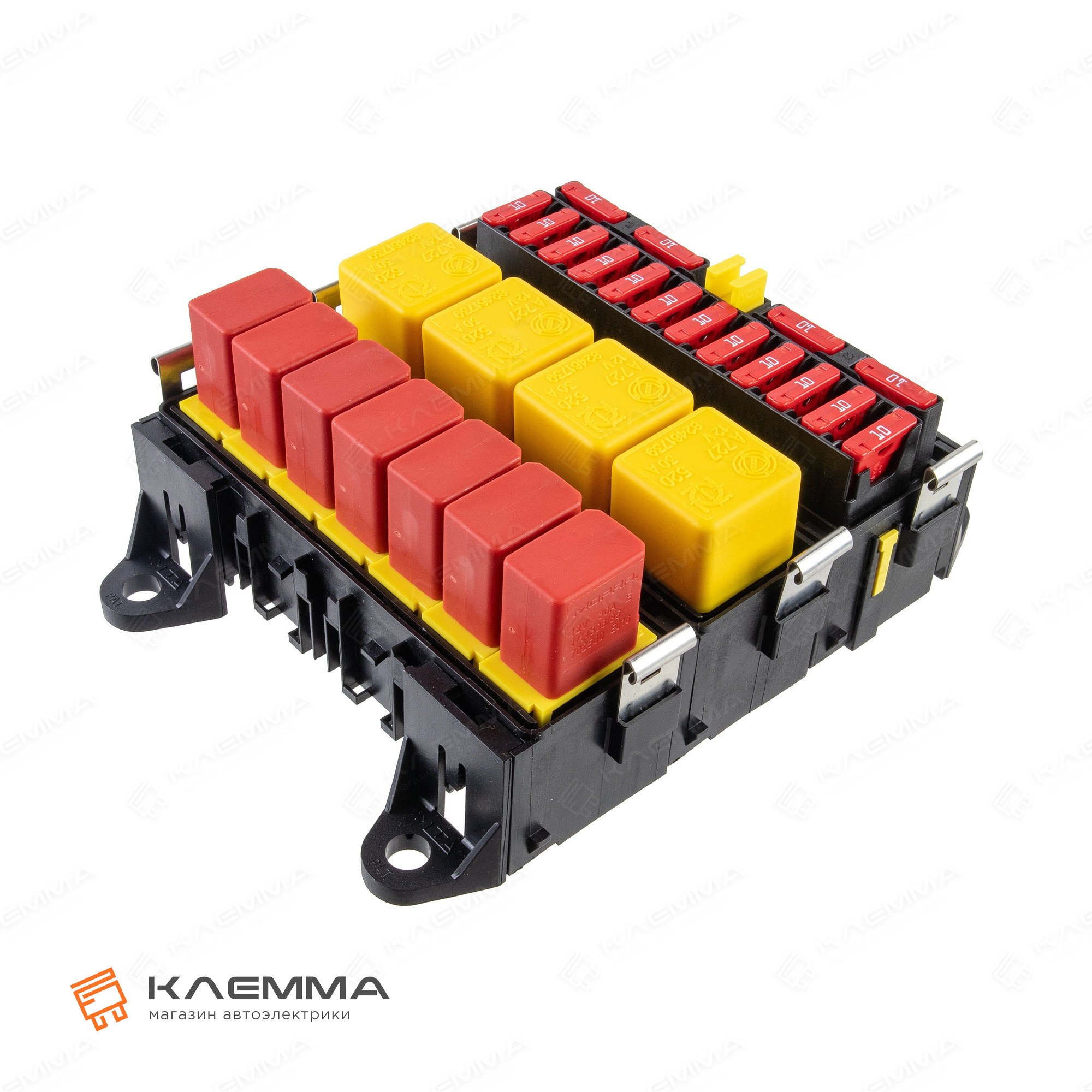

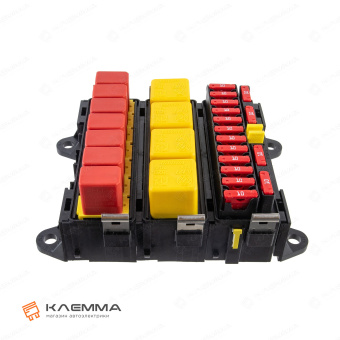

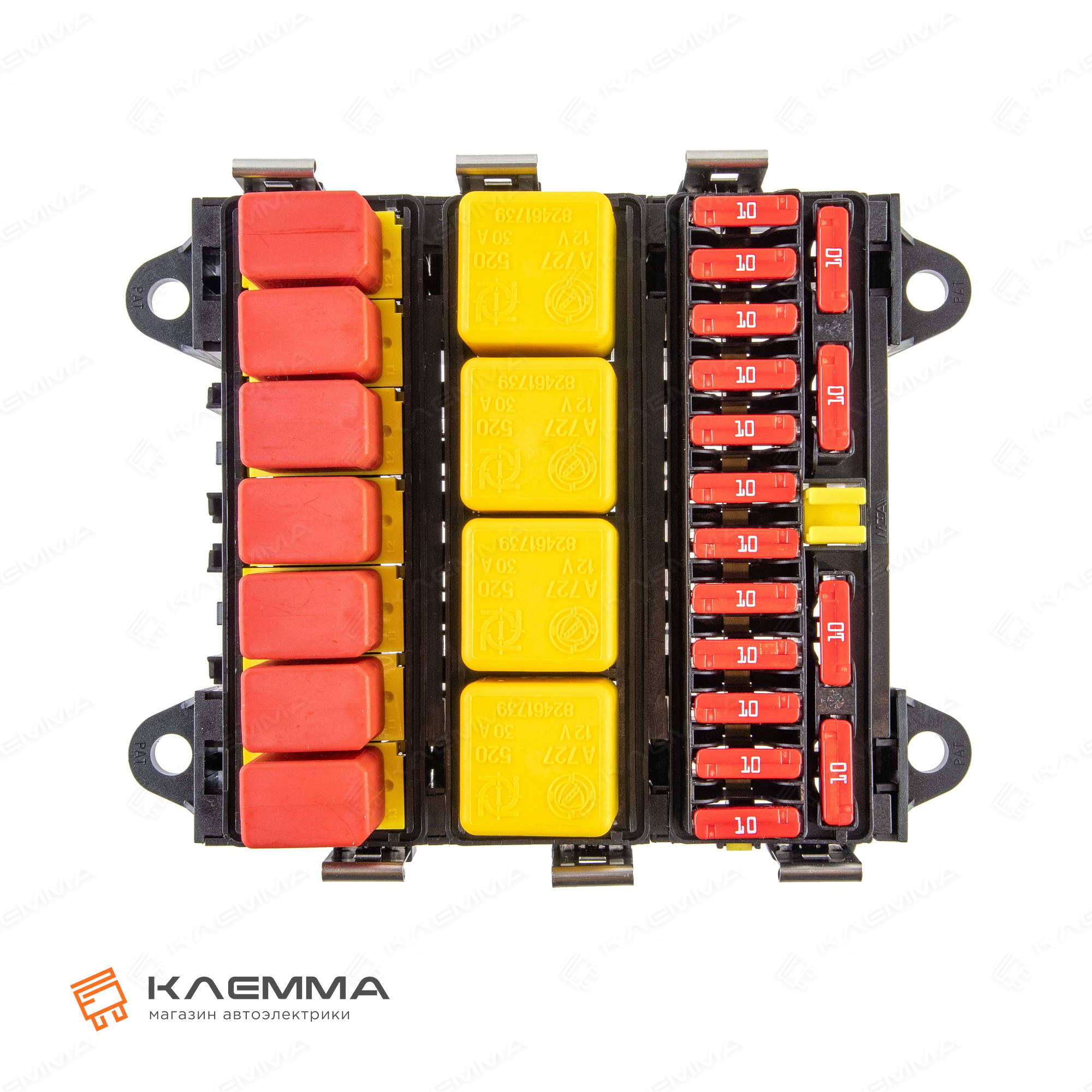

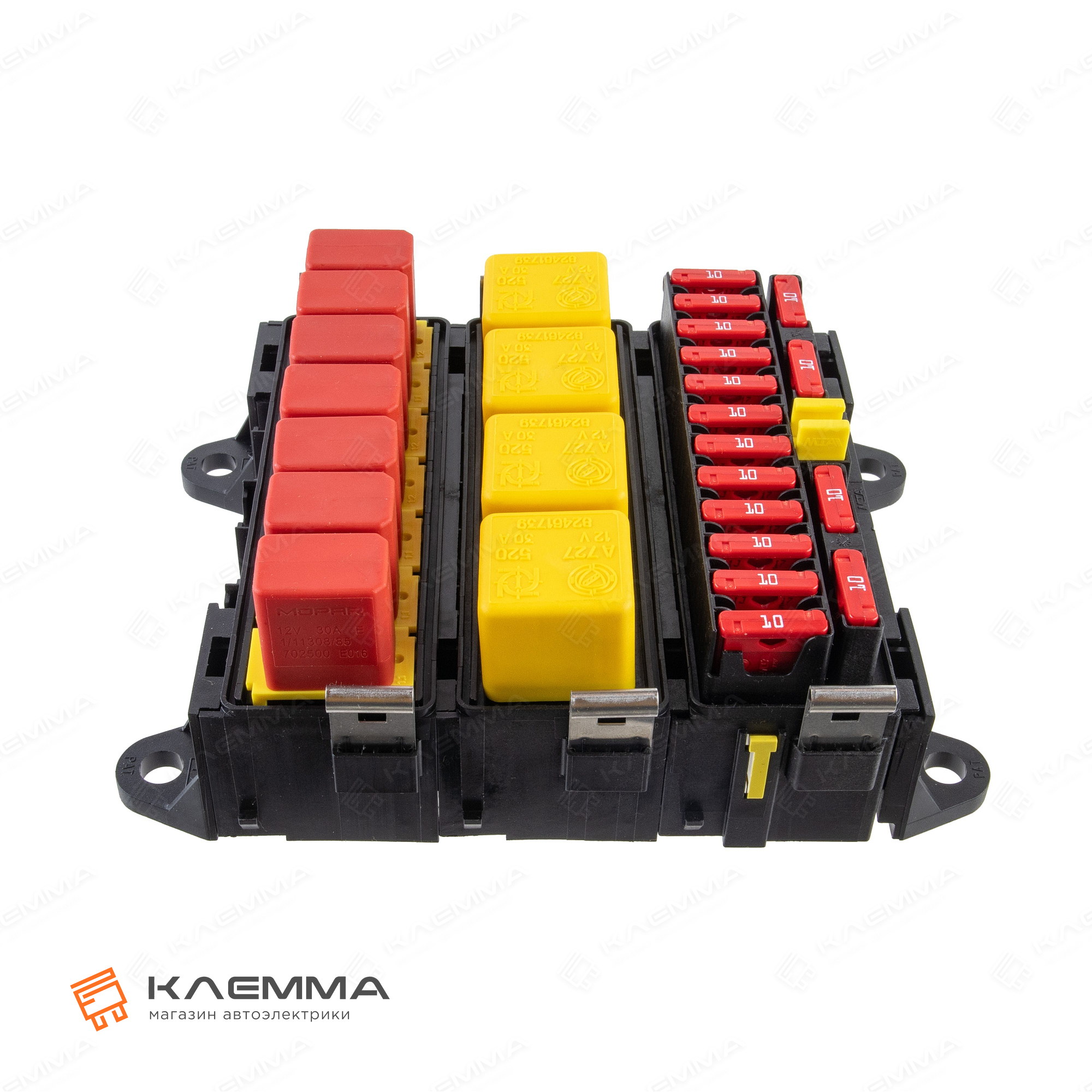

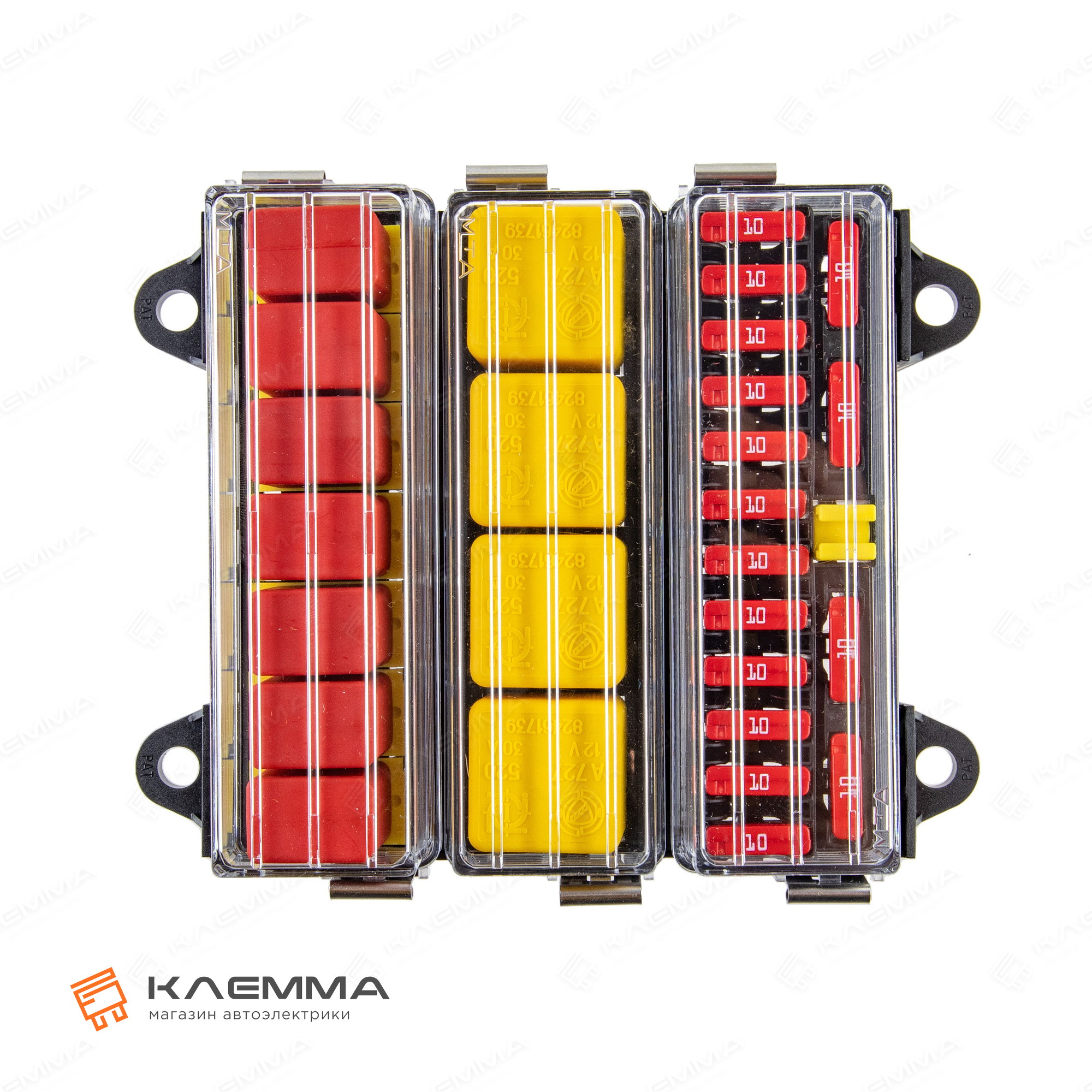

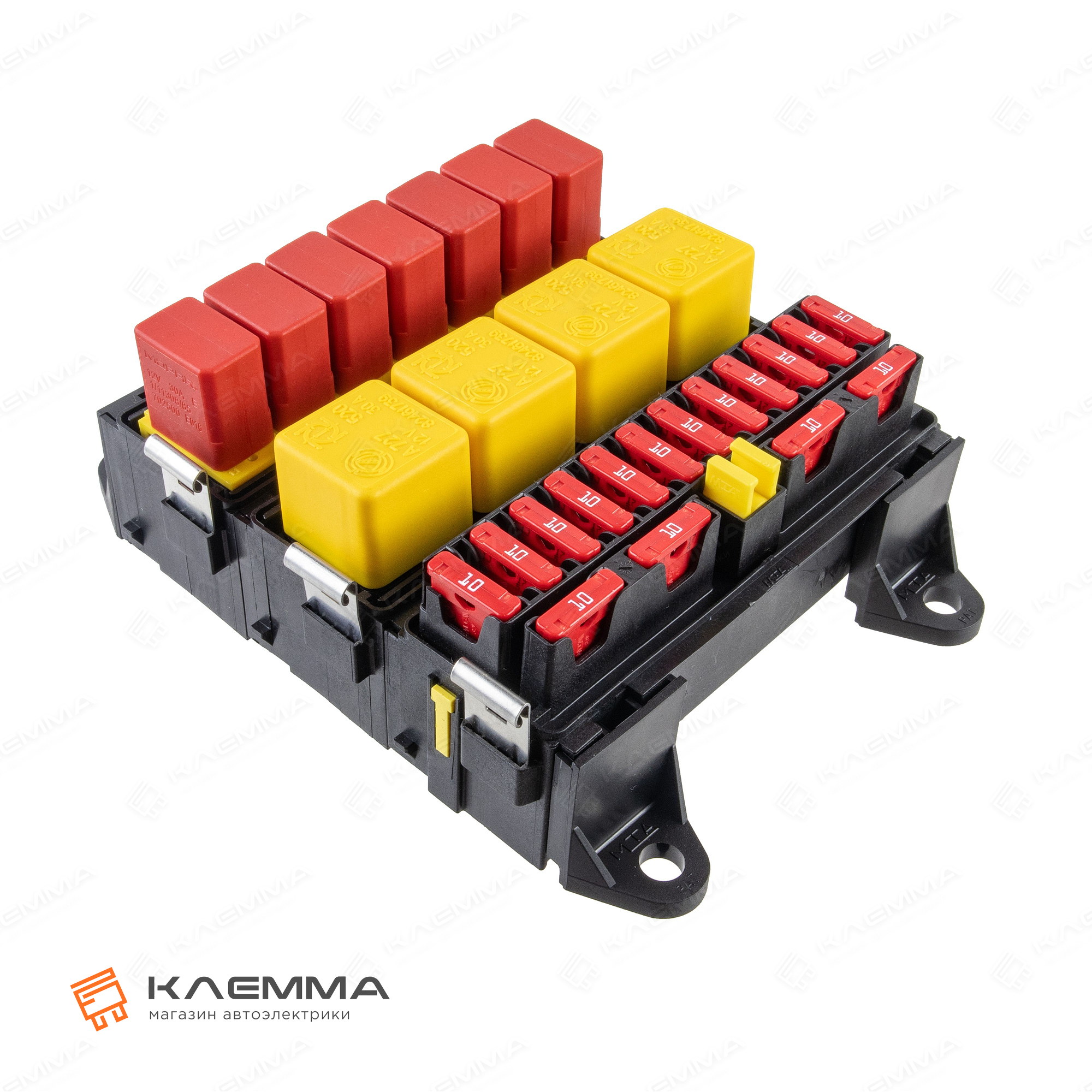

Монтажный блок ходит в состав автомобильной модульной системы, в которую входит три вида блоков. Все блоки имеют единый тип монтажных фиксаторов. Это позволяет объединять блоки между собой в любой последовательности и количестве.
В состав модульной системы, помимо монтажного блока под 4 реле MINI, входят:

• Блок монтажный большой 16 предохранителей UNIVAL (MTA);
• Блок монтажный большой 7 реле MICRO (MTA).

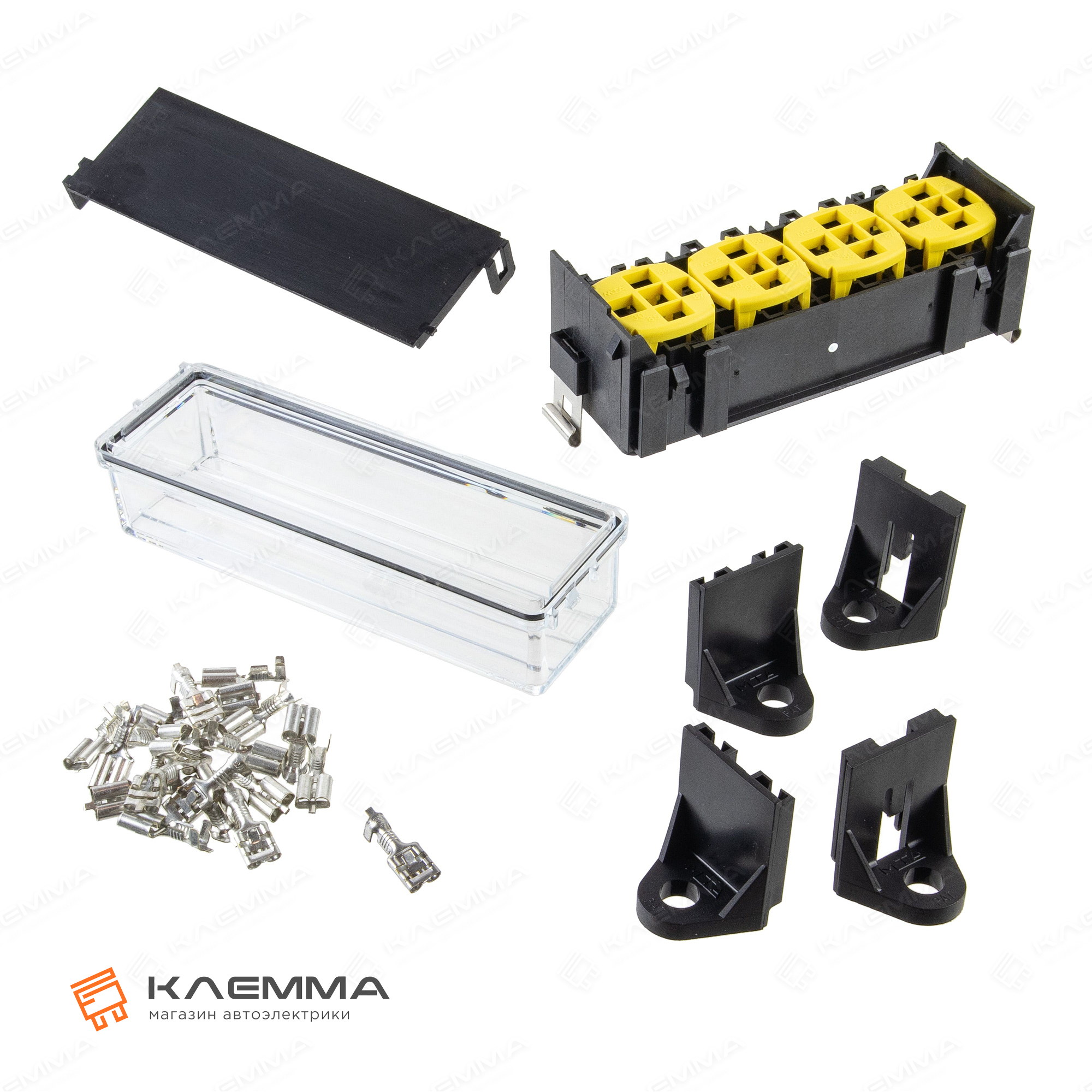

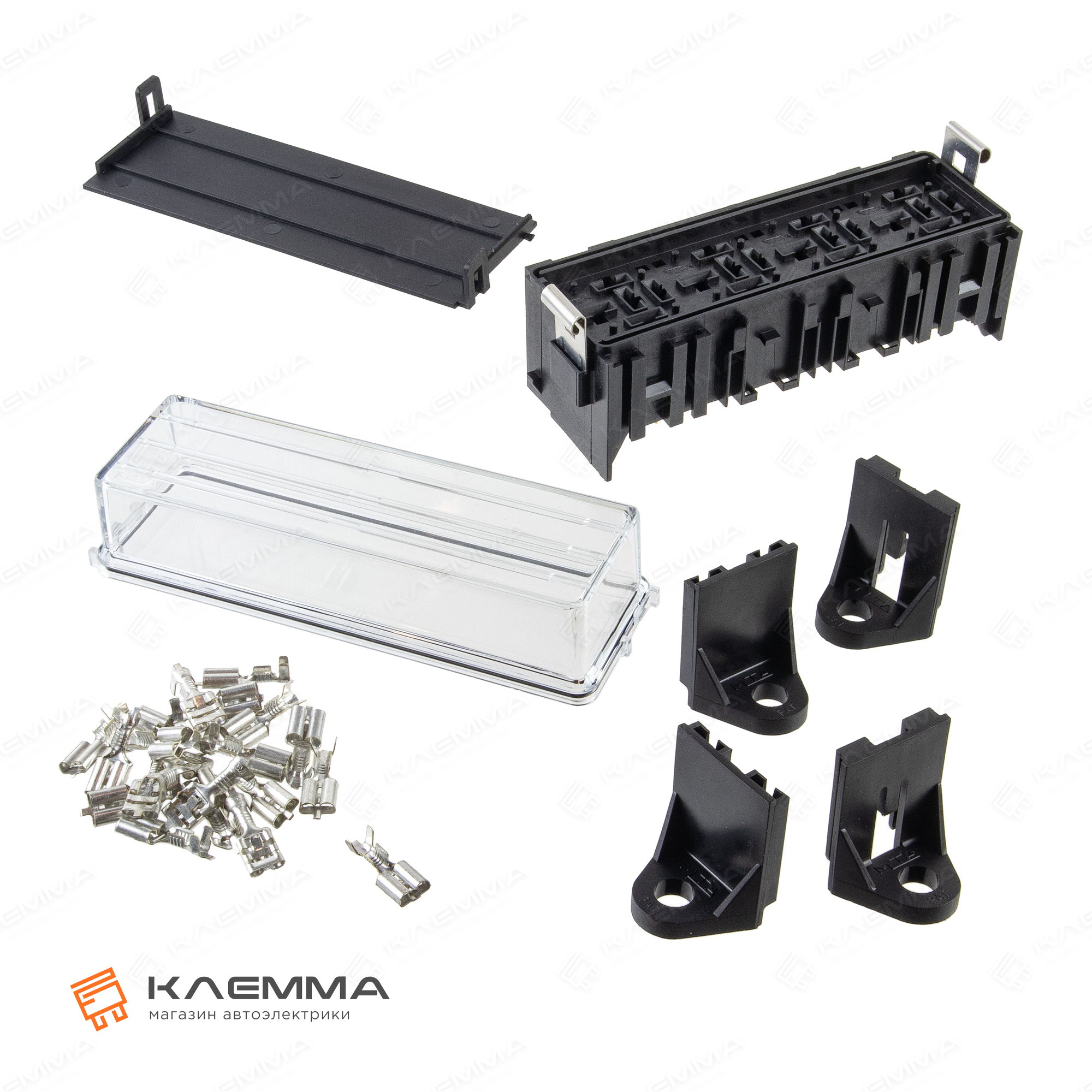

В комплект блока входит все необходимое для монтажа:

• Корпус блока монтажного большого 4 реле MINI (MTA);
• Крышка верхняя блока монтажного большого (MTA);
• Крышка нижняя блока монтажного большого (MTA);
• Монтажный кронштейн типа "папа" 8,5 мм – 2 шт.;
• Монтажный кронштейн типа "мама" 8,5 мм – 2 шт.;
• Клемма неизолированная FASTON F630 с замком (MTA), под сечение провода 1,0 - 2,5 мм² - 20 шт.

Дополнительные комплектующие (в комплект не входят):

• Реле MINI 4-контактное 12В 40А (Tyco Electronics);
• Реле MINI 5-контактное 12В 20/30А (GM);
• Реле MINI 5-контактное 12В 2x20А;
• Реле MINI 5-контактное 12В 30А;
• Реле MINI 5-контактное 12В 40А с кронштейном;
• Реле MINI 4-контактное 24В 20А (Hella);
• Реле MINI 5-контактное 24В 10/20А (Hella);
• Реле MINI 5-контактное 24В 10/20А с диодом (Hella).

Технические характеристики:
Номинальное напряжение: 12-24 В;
Материал корпуса: полиамид с армированием (PA66 GF25);
Материал крышки: поликарбонат (PC);

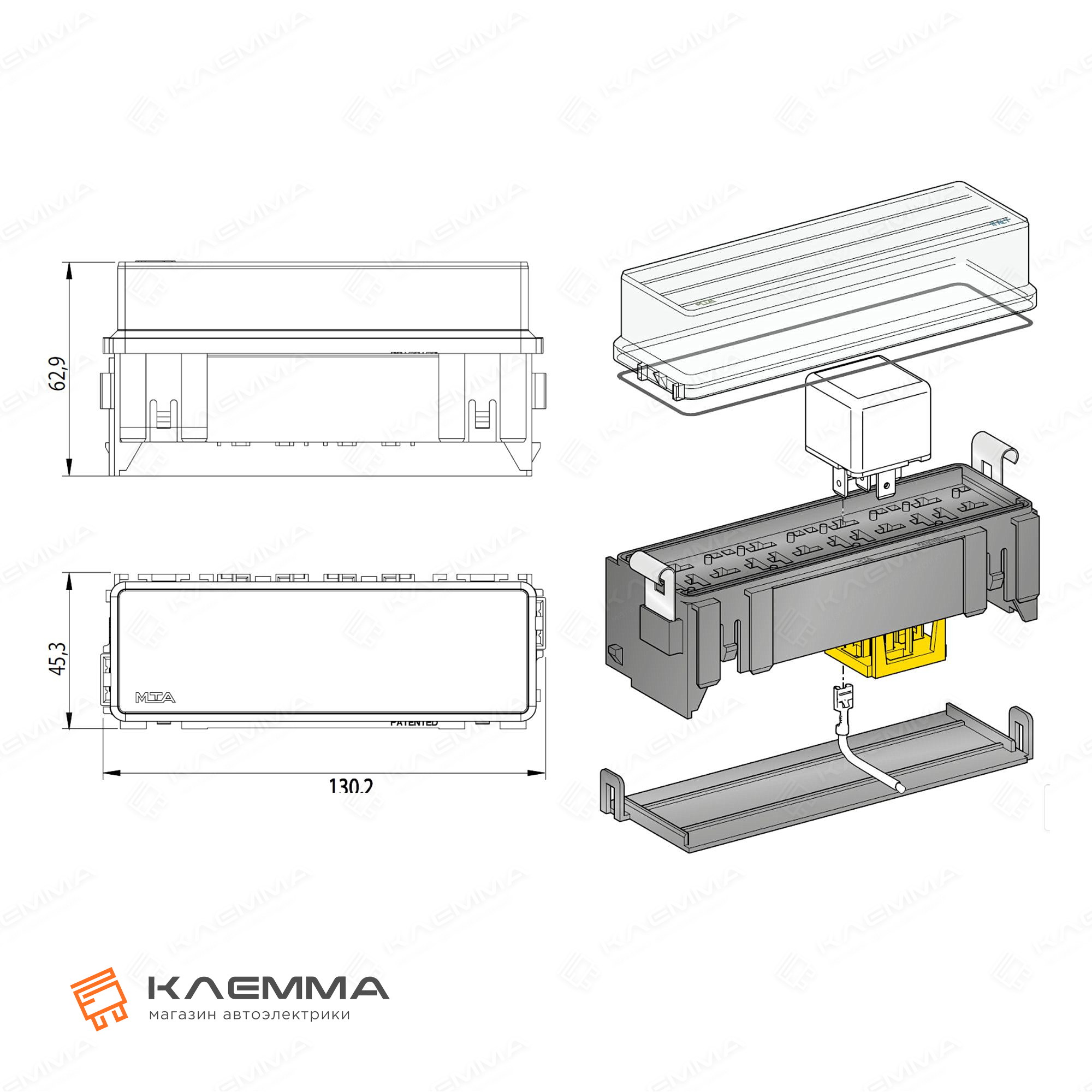

Размер модуля (ДхШхВ, мм): 130,2 х 45,3 х 62,9

Производитель: MTA (Италия)
Артикул: 0100665<
