Блок монтажный большой 7 реле MICRO (MTA)

Блок монтажный большой для 7 реле Микро (MTA)

Автомобильный монтажный блок для установки семи четырех- и/или пятиконтактных реле типоразмера MICRO.

В монтажном блоке применяется два типа неизолированных клемм FASTON без замков, типоразмера 6,3 мм и 4,8 мм. Клеммы дополнительно фиксируются вторичными замками (желтого цвета), для исключения вероятности самопроизвольного извлечения клеммы в процессе агрессивной эксплуатации.

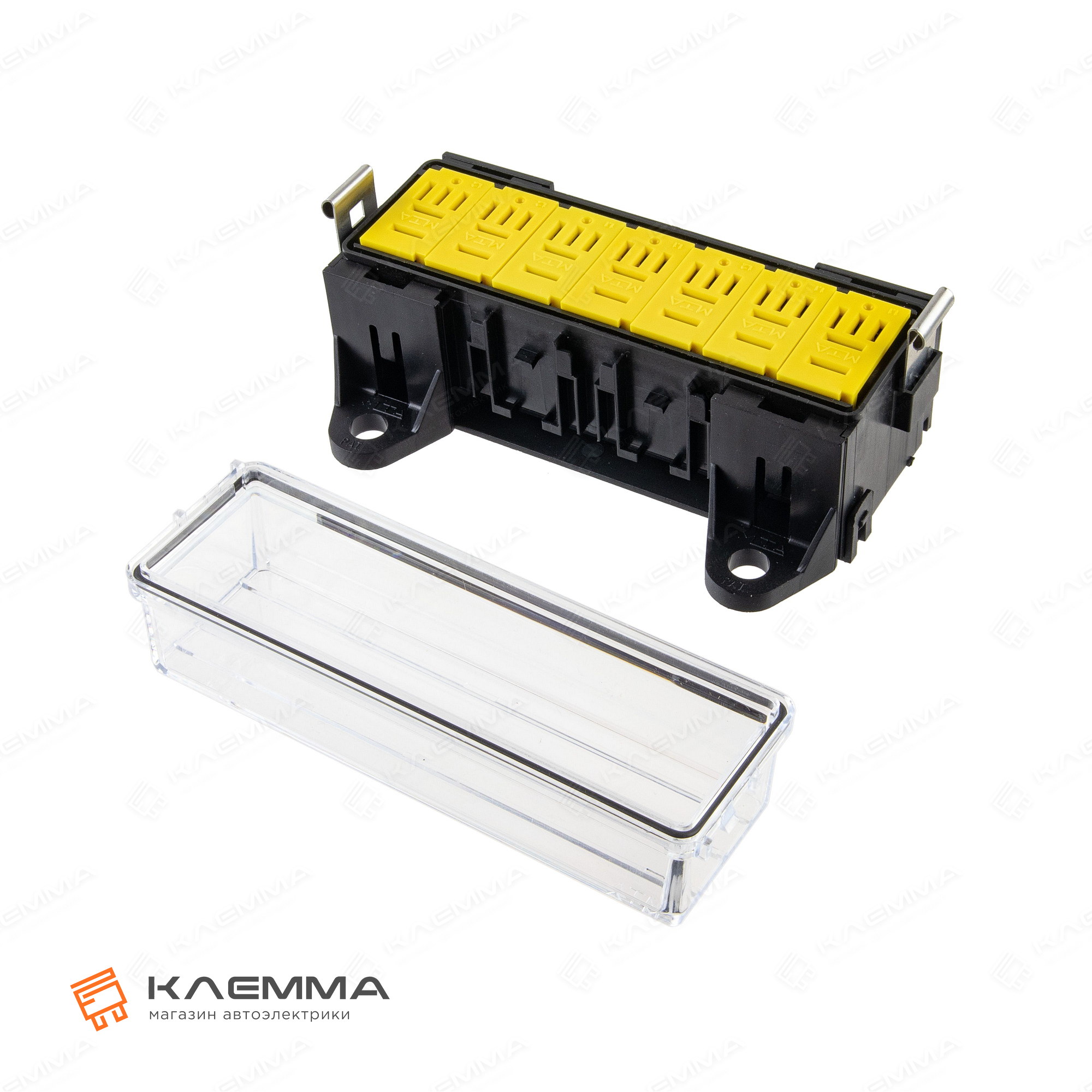

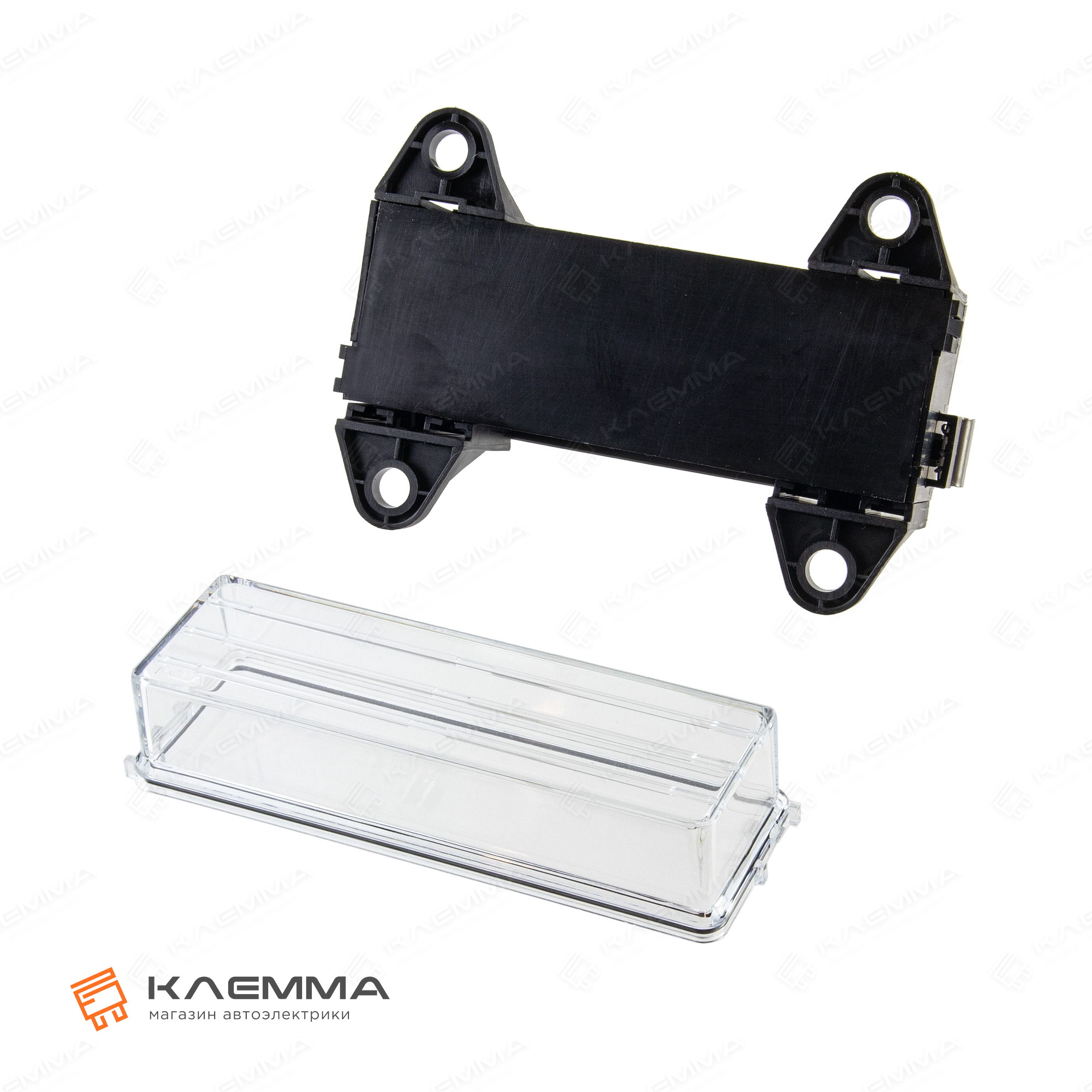

Блок оснащен двумя защитными крышками.

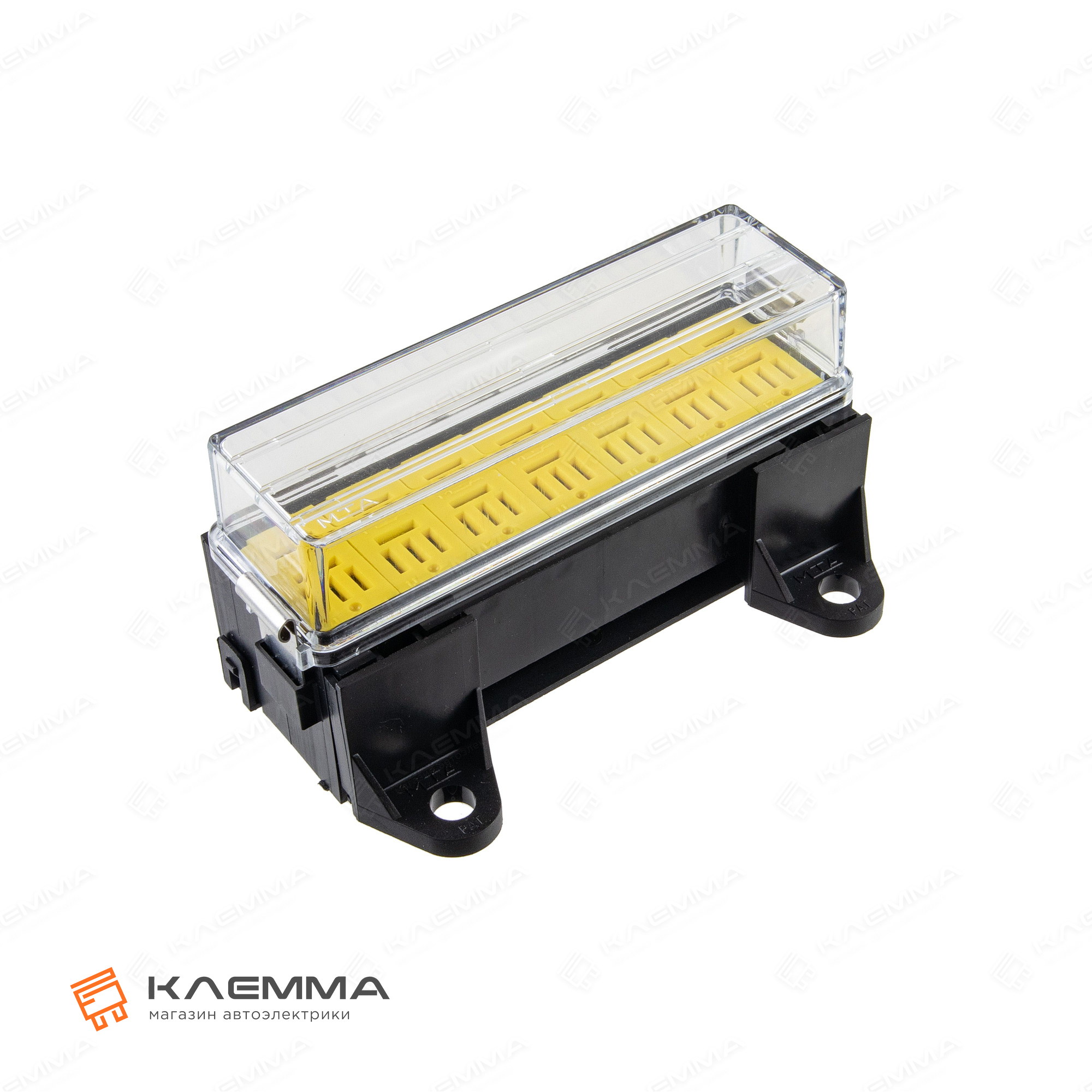

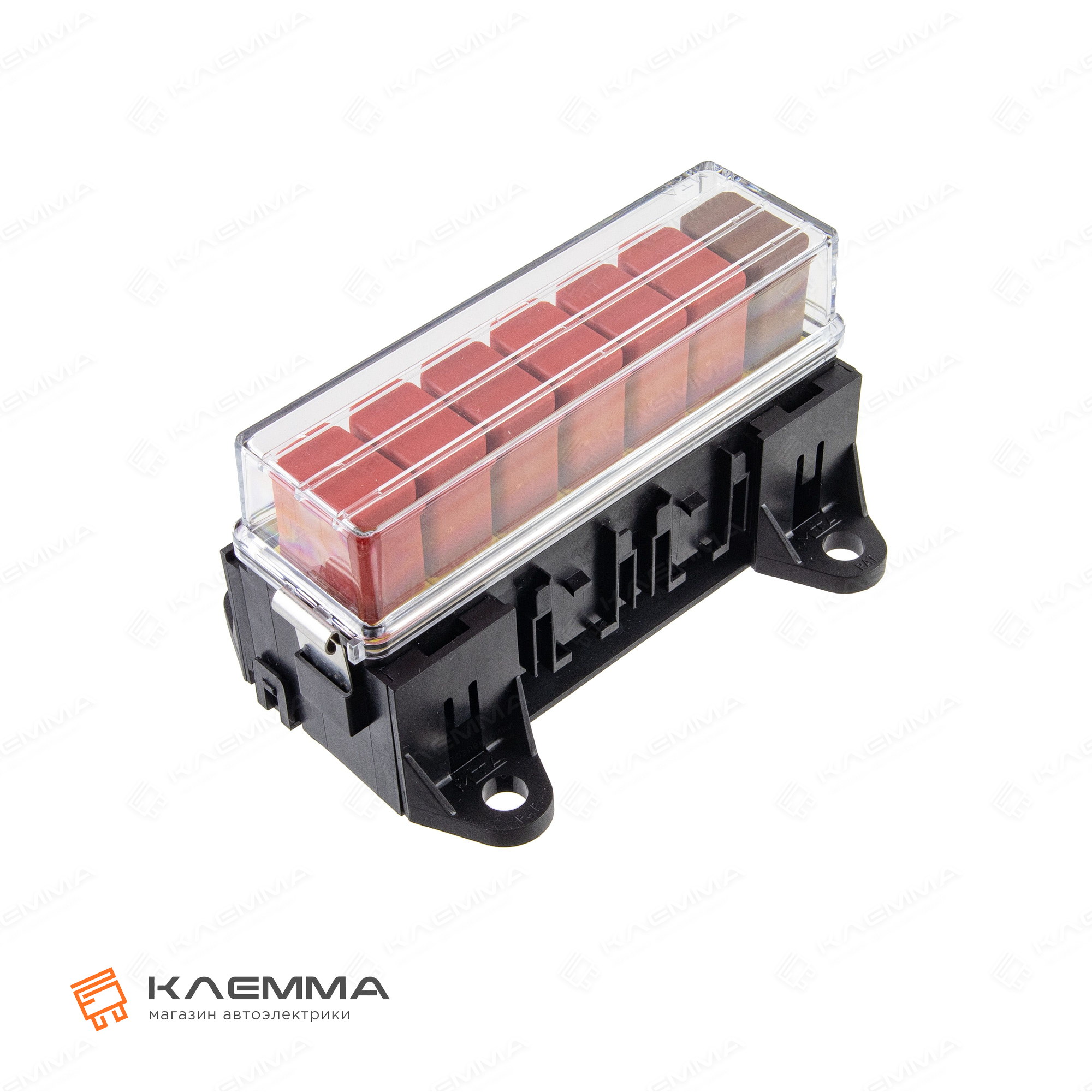

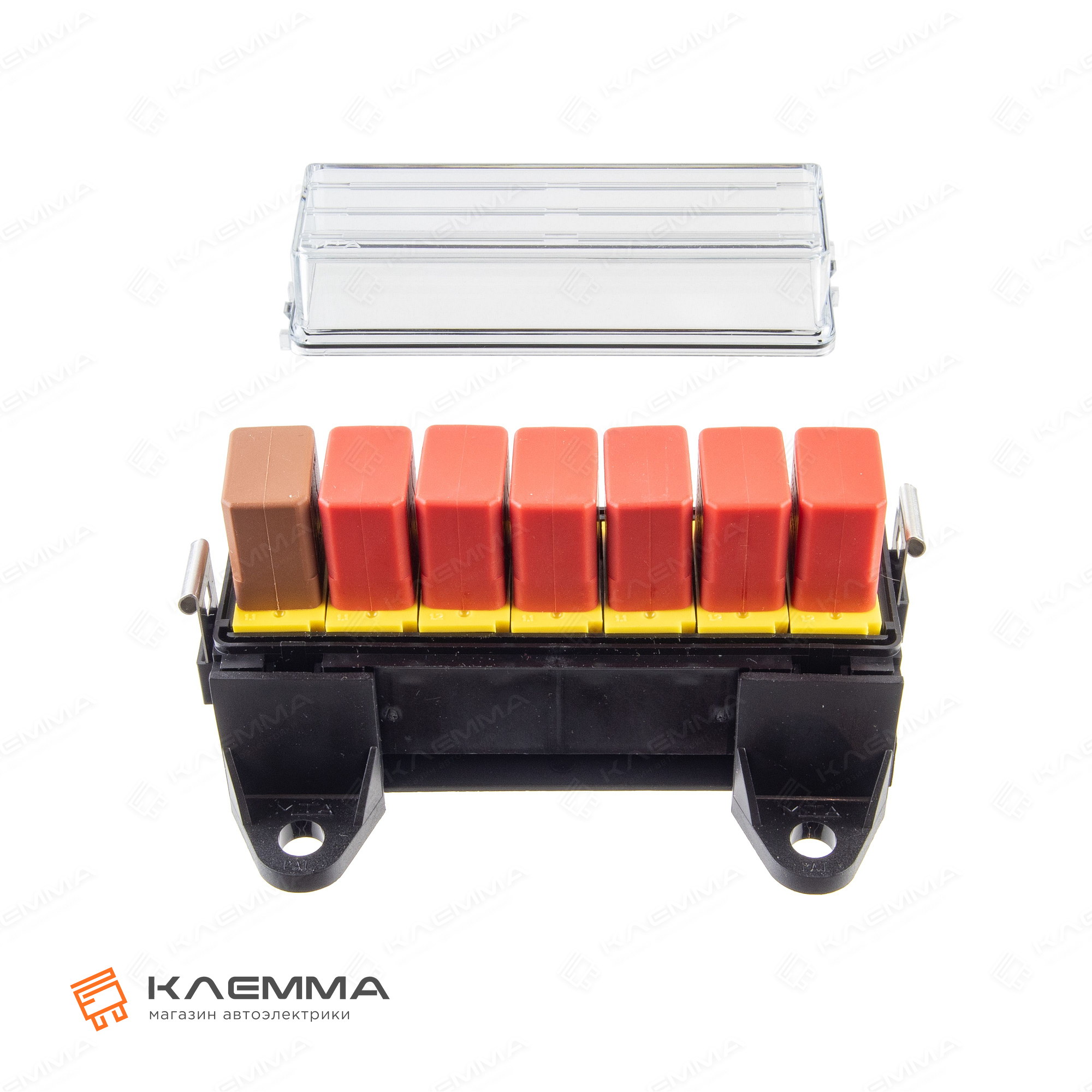

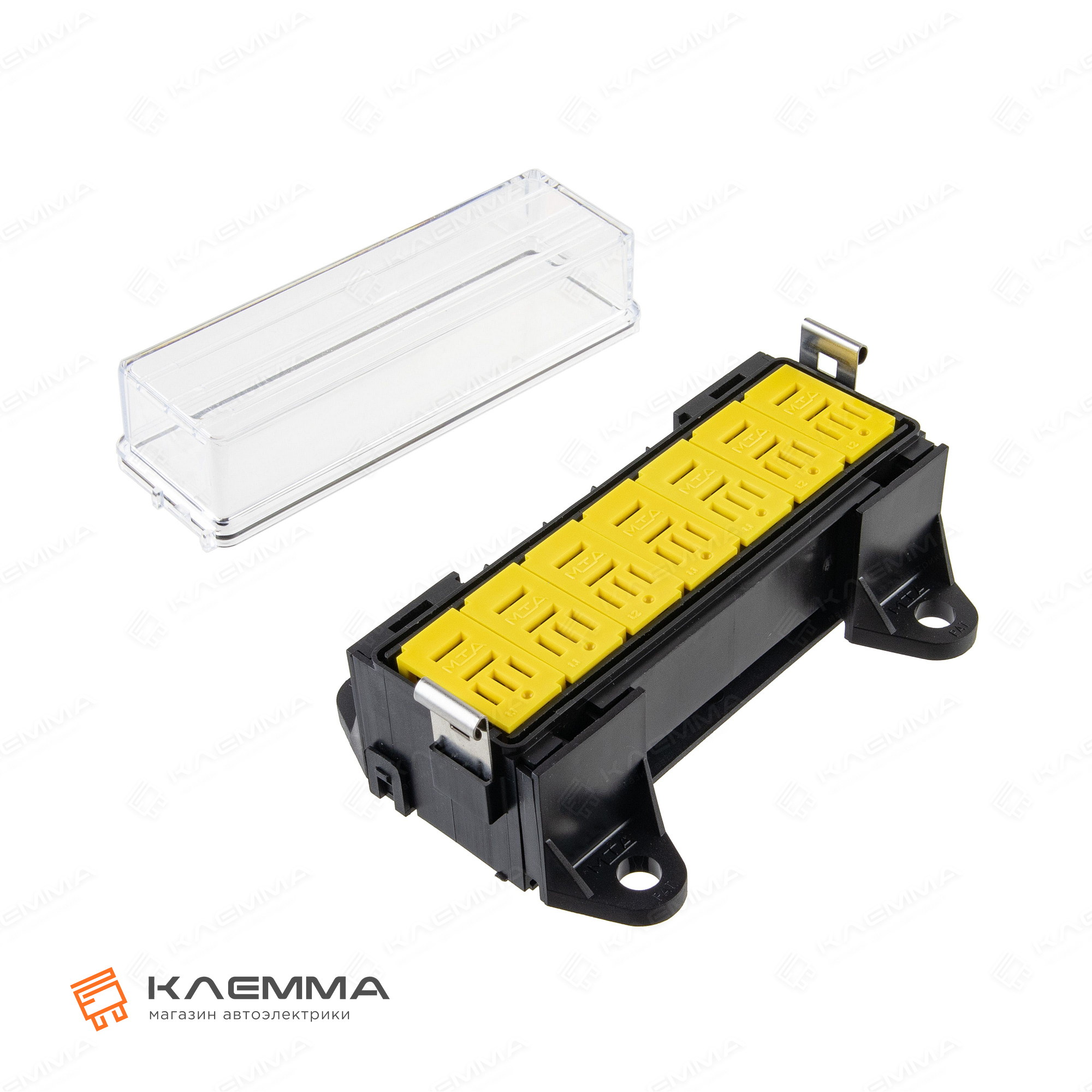

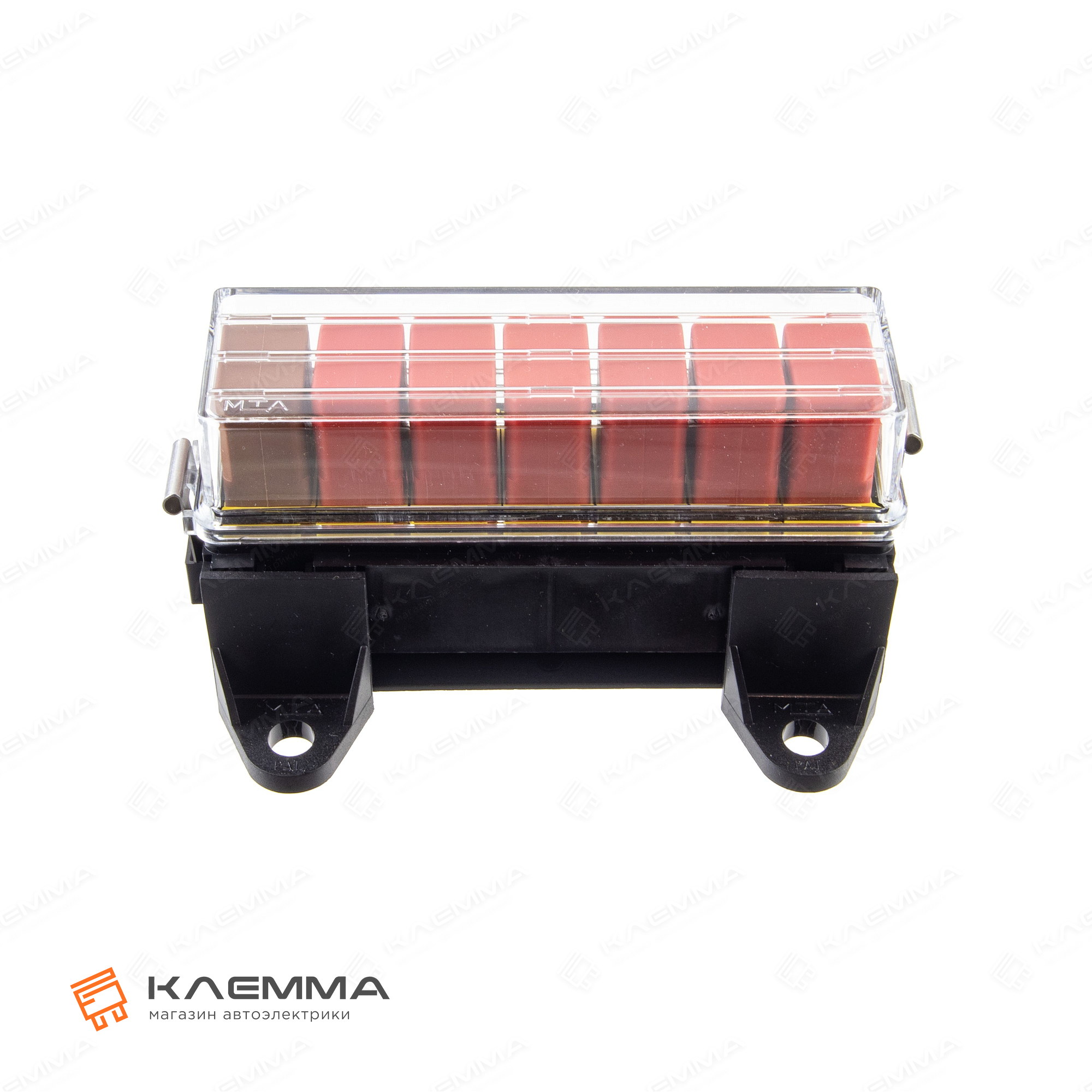

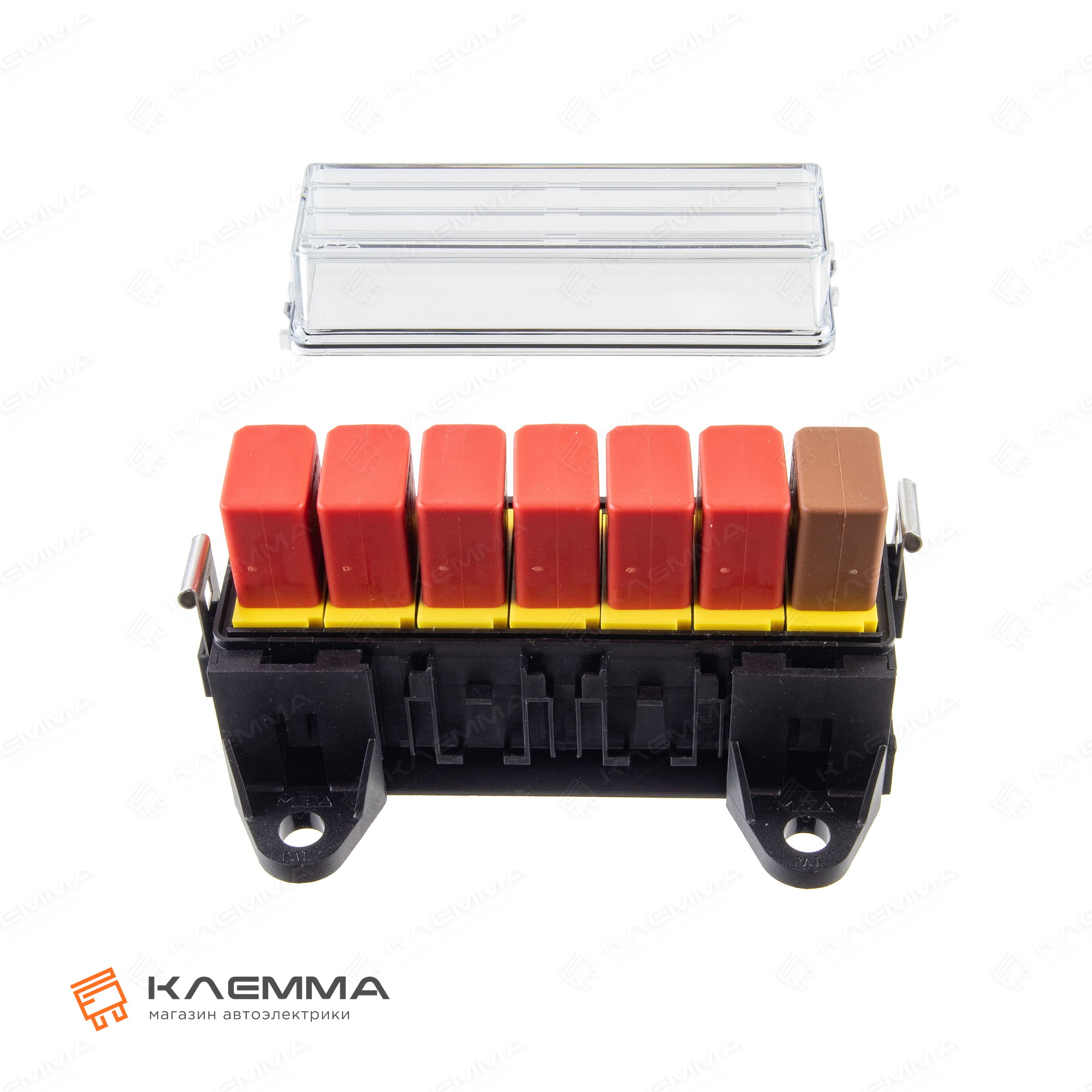

Верхняя крышка выполнена из прозрачного поликарбоната (PC) с резиновым уплотнителем по периметру. Крышка фиксируется на корпусе блока с помощью стальных пружинных фиксаторов. Крышка защищает отсек с реле от механических воздействий, проникновения пыли и влаги, самопроизвольного извлечения реле.
Нижняя крышка выполнена из полиамида (PA66). Крышка фиксируется на корпусе блока с помощью отлитых зацепов. Крышка защищает клеммный отсек от механических воздействий и снижает риски замыкания проводки на корпус автомобиля.
Монтаж блока производится с помощью четырех кронштейнов, с двумя типами фиксации на корпусе блока (мама и папа). Кронштейны имеют монтажные отверстия диаметром 8,5 мм.

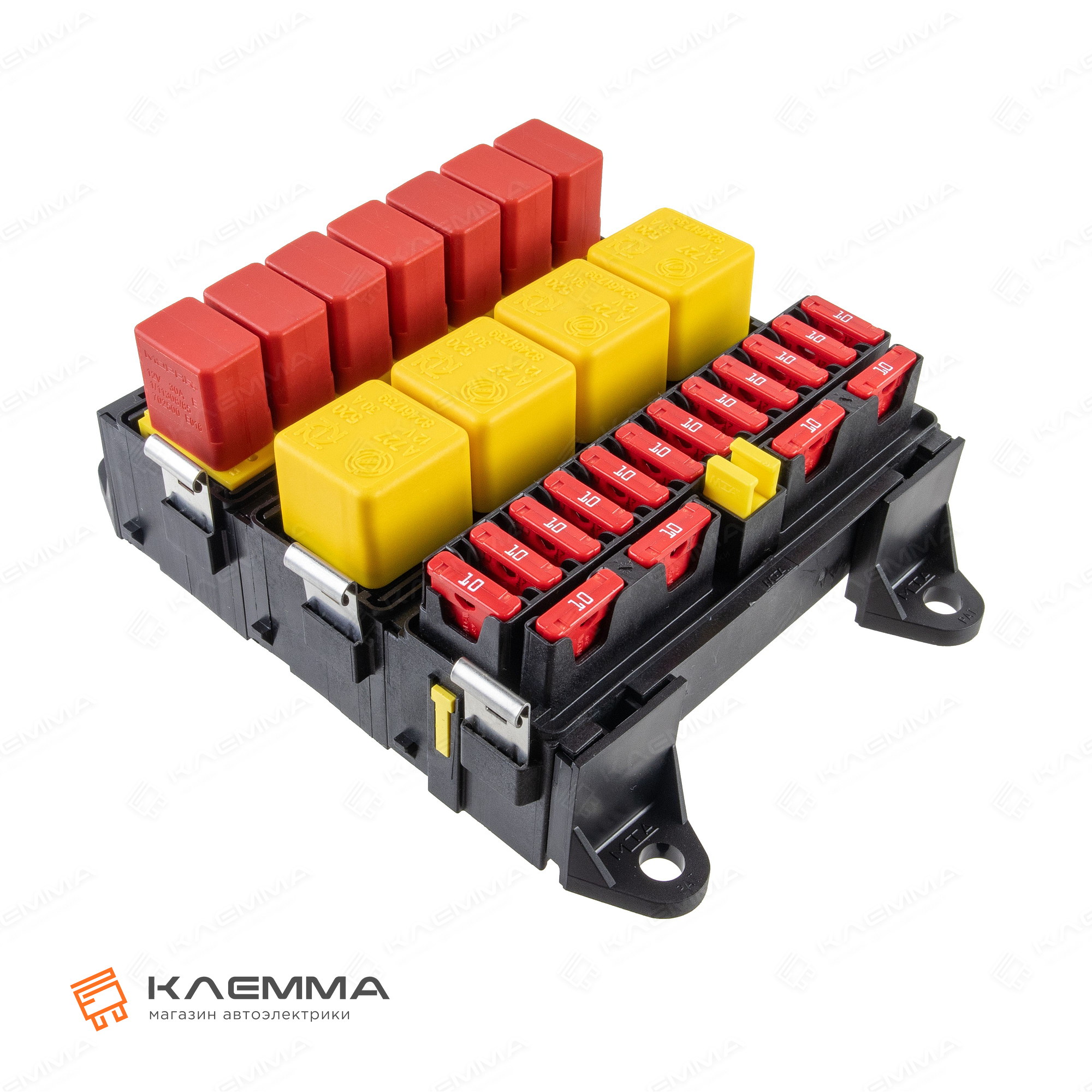

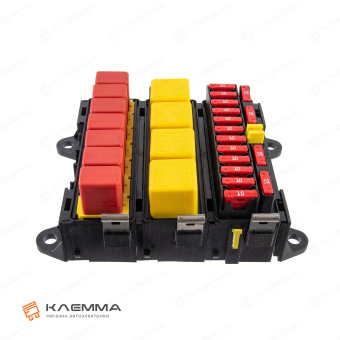

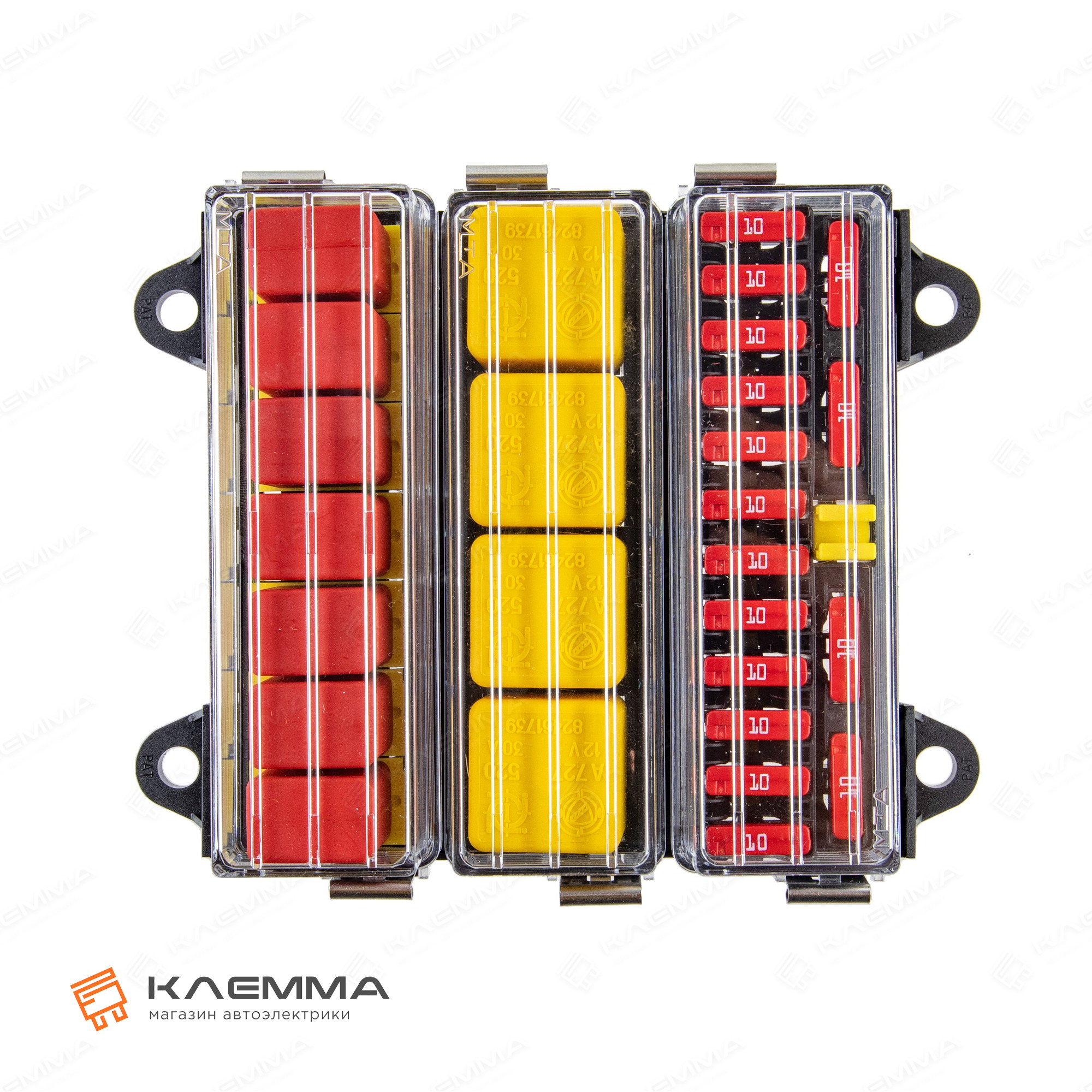

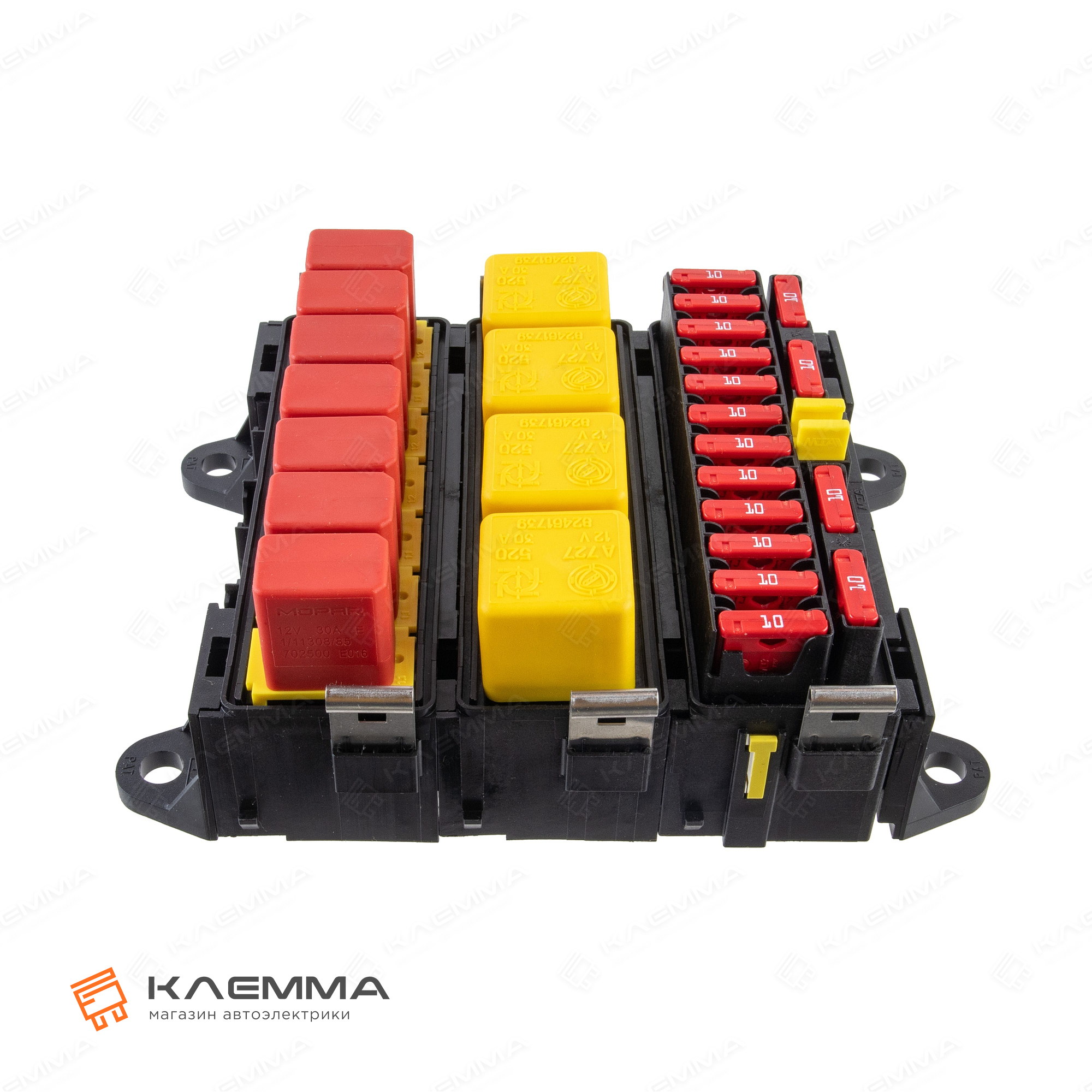

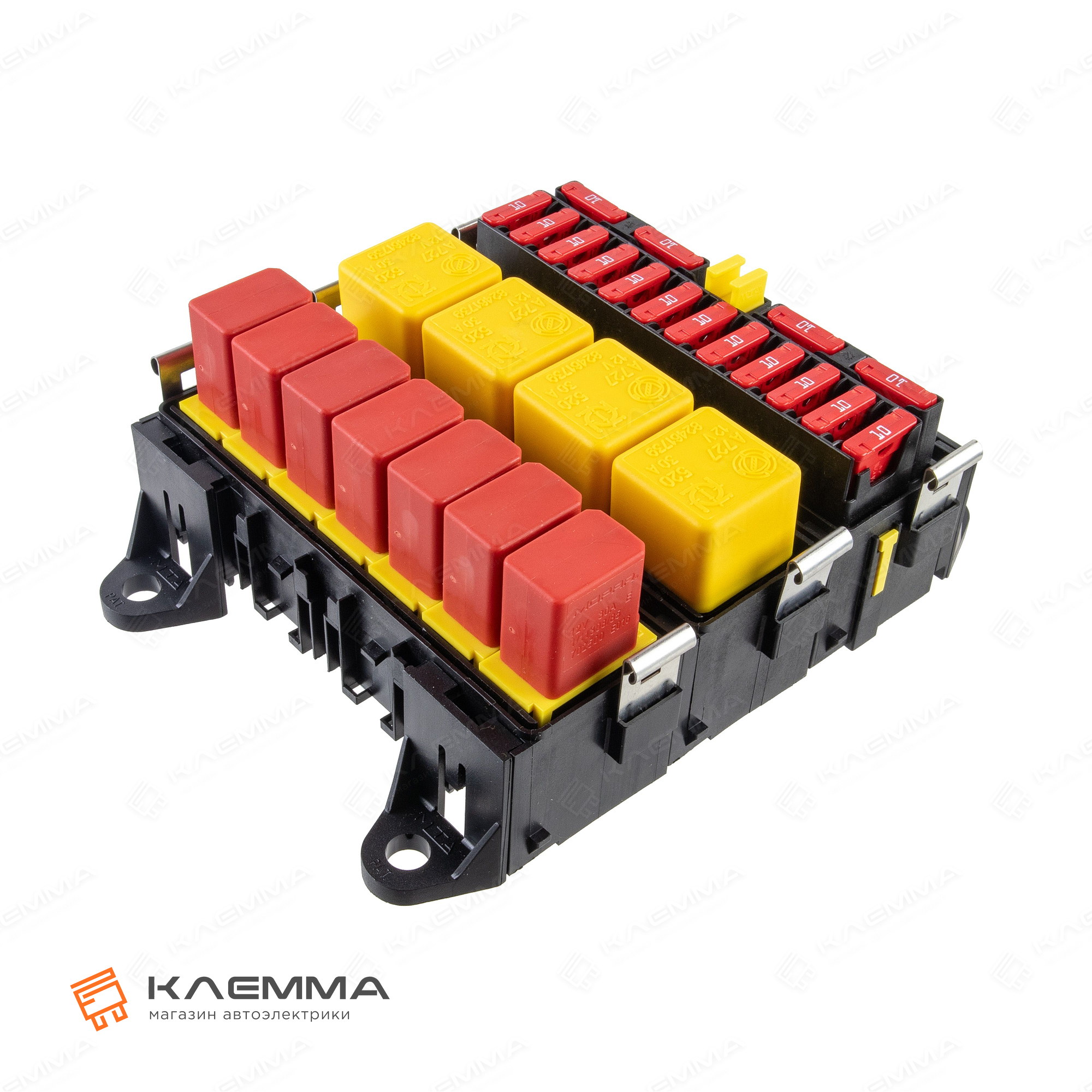

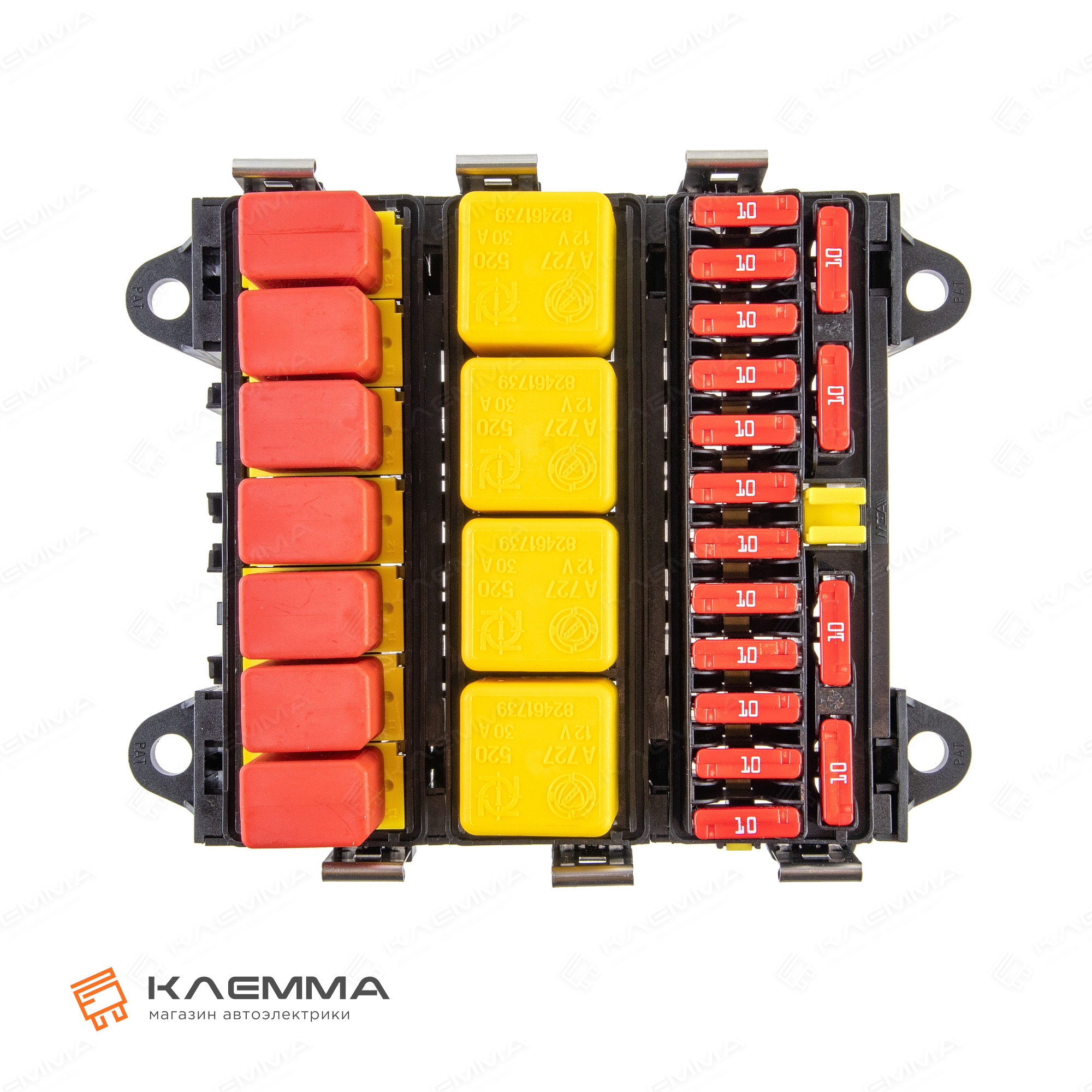

Монтажный блок ходит в состав автомобильной модульной системы, в которую входит три вида блоков. Все блоки имеют единый тип монтажных фиксаторов. Это позволяет объединять блоки между собой в любой последовательности и количестве.
В состав модульной системы, помимо монтажного блока под 7 реле MICRO, входят:

• Блок монтажный большой 16 предохранителей UNIVAL (MTA);
• Блок монтажный большой 4 реле MINI (MTA).

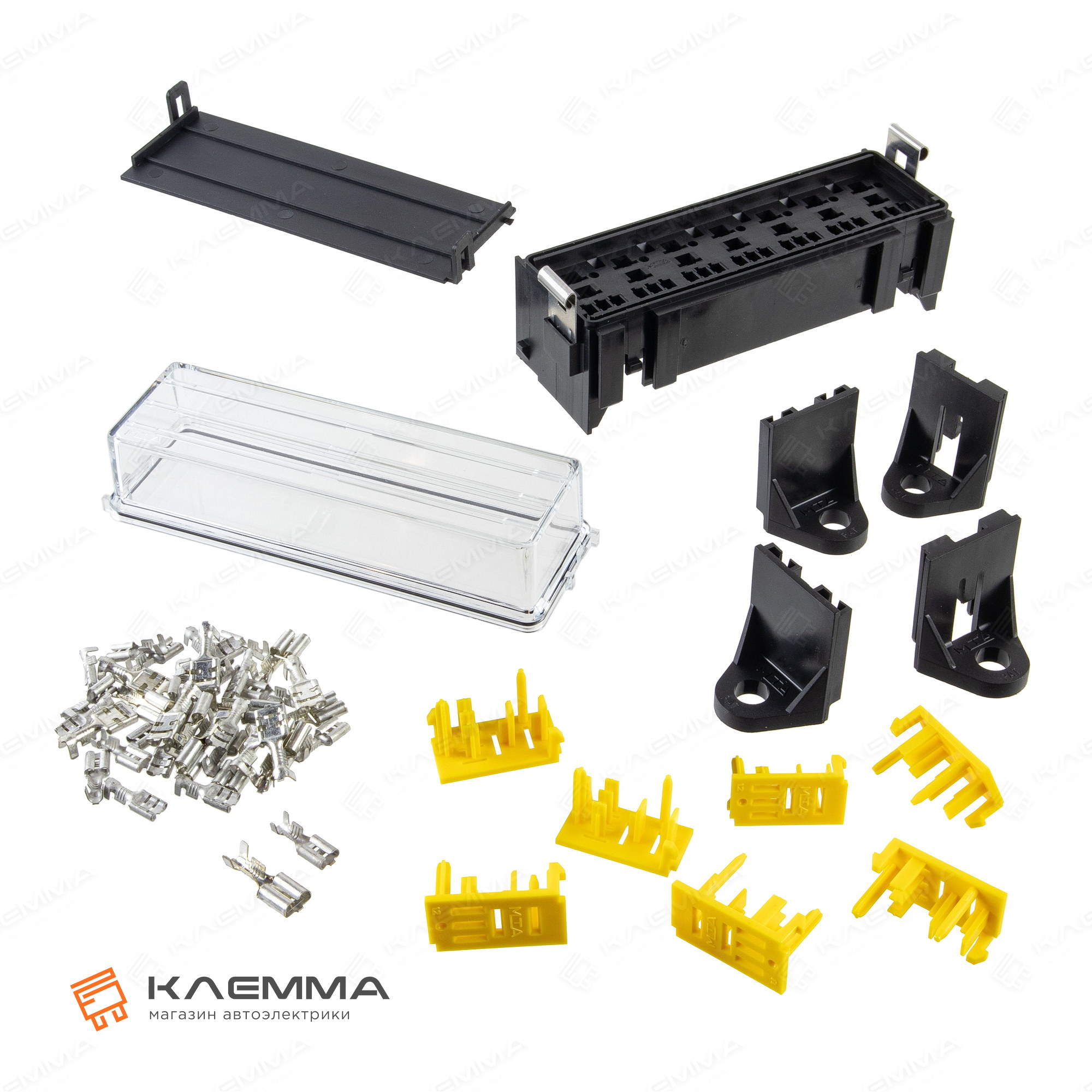

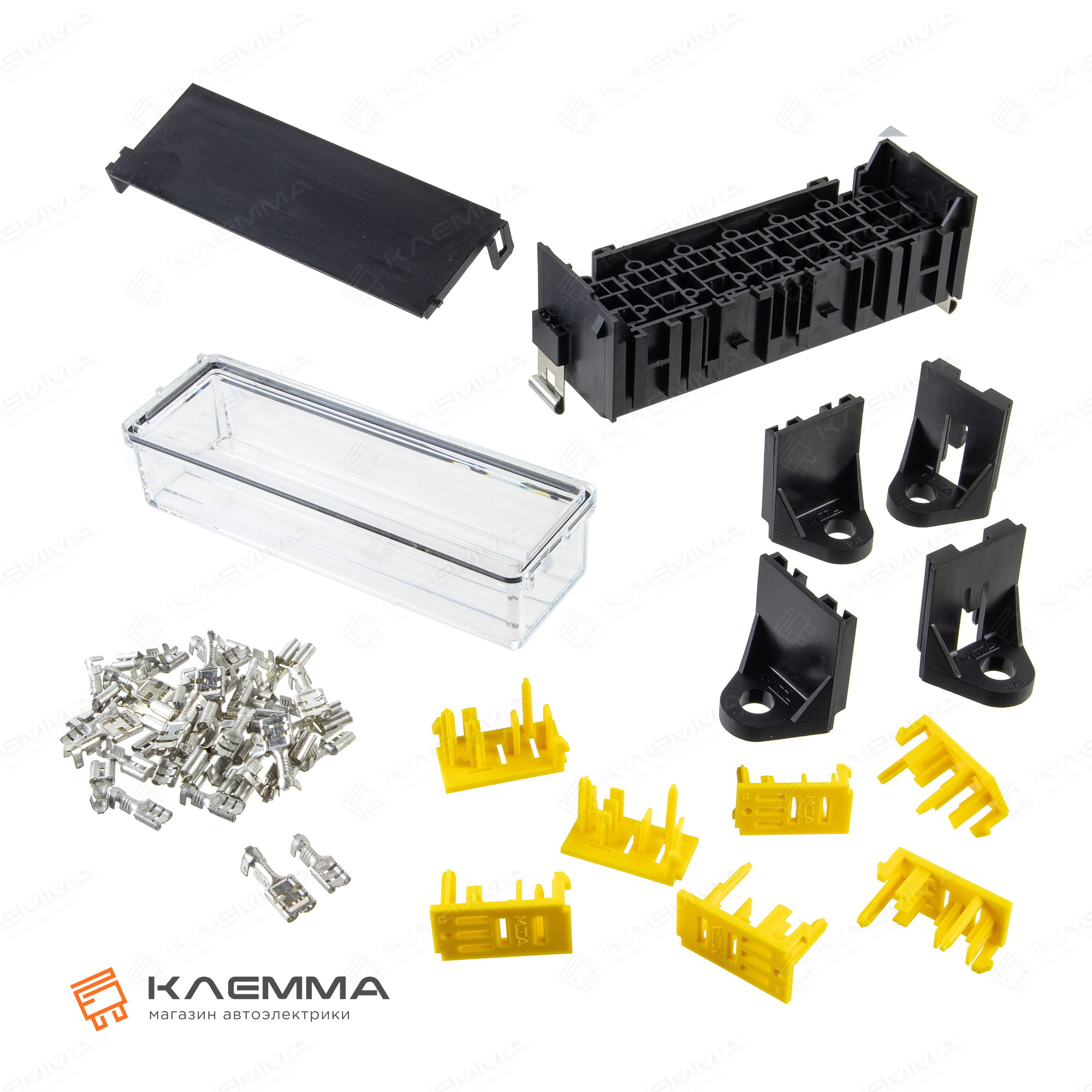

В комплект блока входит все необходимое для монтажа:

• Корпус блока монтажного большого 7 реле MICRO (MTA) - 1 шт.
• Крышка верхняя блока монтажного большого (MTA) - 1 шт.
• Крышка нижняя блока монтажного большого (MTA) - 1 шт.
• Кронштейн монтажный d=5.5 мм "мама" (MTA) - 2 шт.
• Кронштейн монтажный d=5.5 мм "папа" (MTA) - 2 шт.
• Клемма неизолированная FASTON F480 (MTA) сечение 0.5-1.0 мм2 - 21 шт.
• Клемма неизолированная FASTON F630 (MTA) сечение 1.0-2.5 мм2 - 14 шт.

Дополнительные комплектующие (в комплект не входят):

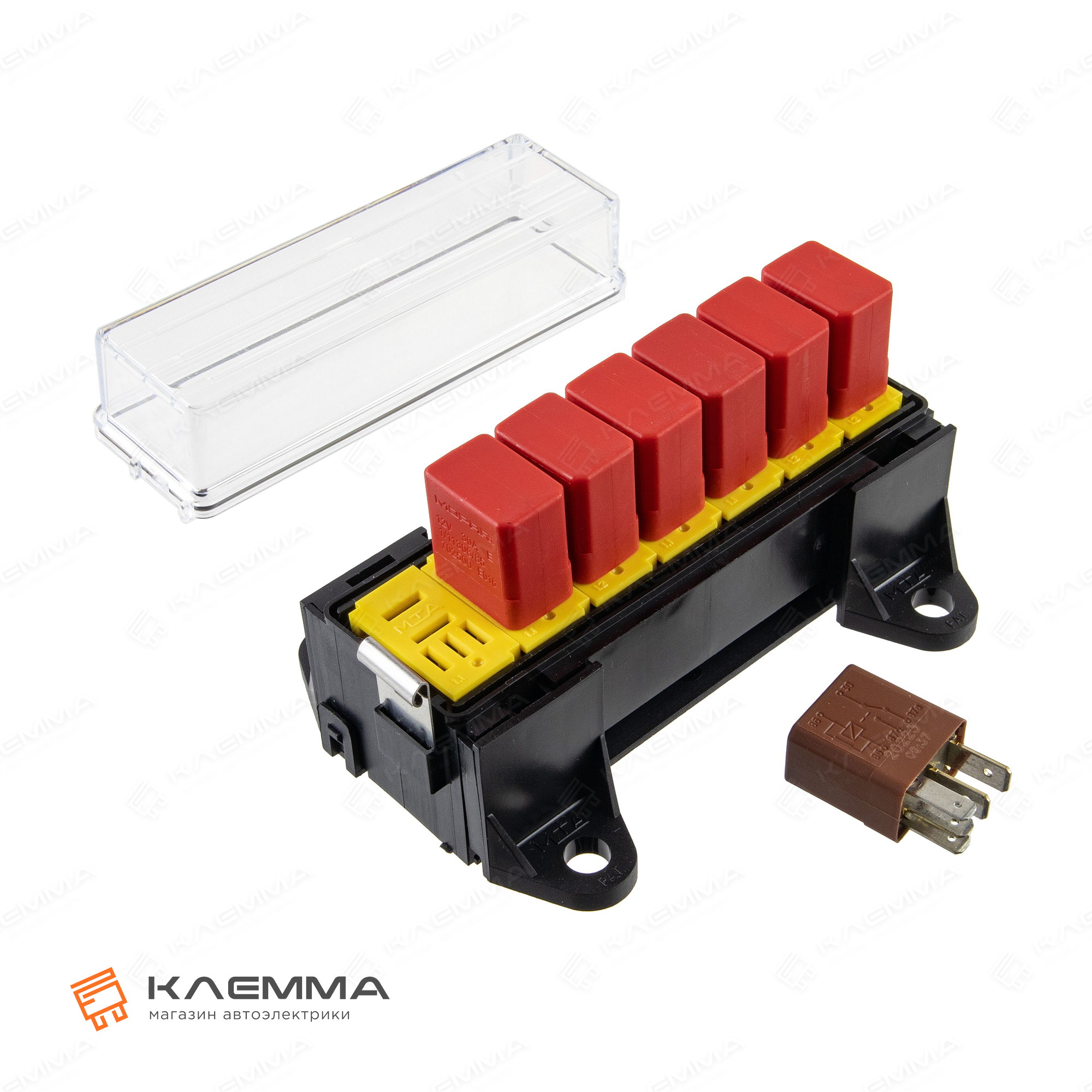

• Реле типоразмера Микро (Micro)

Технические параметры:
Назначение: для реле;
Количество реле: 7;
Типоразмер реле: Микро;
Материал клемм: латунь с оловянным покрытием (CuZn-Sn);
Материал крышки: прозрачный поликарбонат (PC);

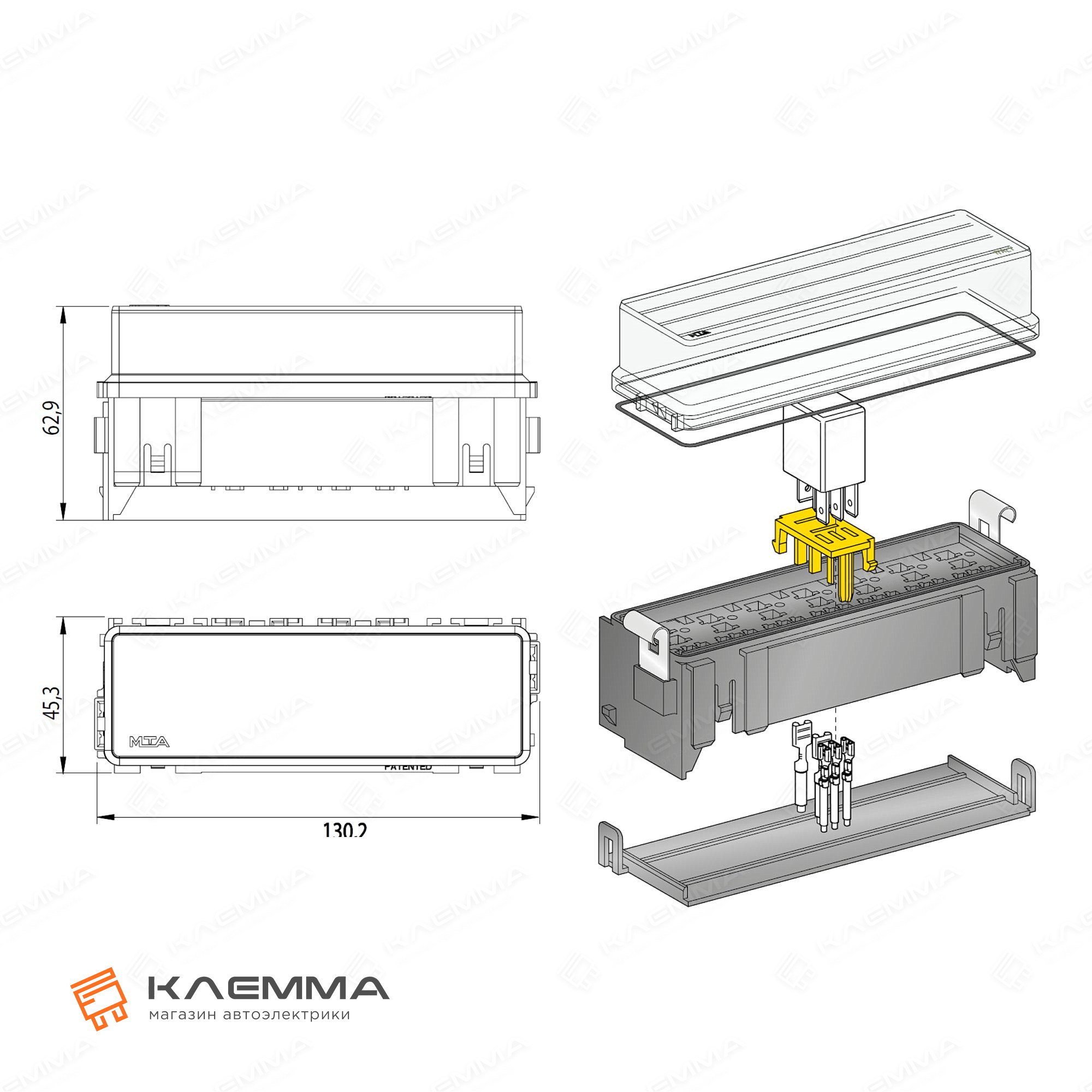

Размер (ДхШхВ, мм): 130,2 х 45,3 х 62,9;
Материал: полиамид, армированный стекловолокном 25% (PA66 GF25).

Производитель: MTA (Италия)
Артикул: 0100705
<
