Распределительная коробка влагозащищенная 3 предохранителя 1 MIDIVAL + 2 MEGAVAL (MTA)

Автомобильная водонепроницаемая распределительная коробка для трех предохранителей с крышкой (MTA)

Влагозащищенная распределительная коробка под установку одного предохранителя типоразмера Миди (MIDIVAL) током от 30 до 125 А и двух предохранителей Мега (MEGAVAL) током от 100 до 500 А. Номинальное рабочее напряжение 12-32 В.

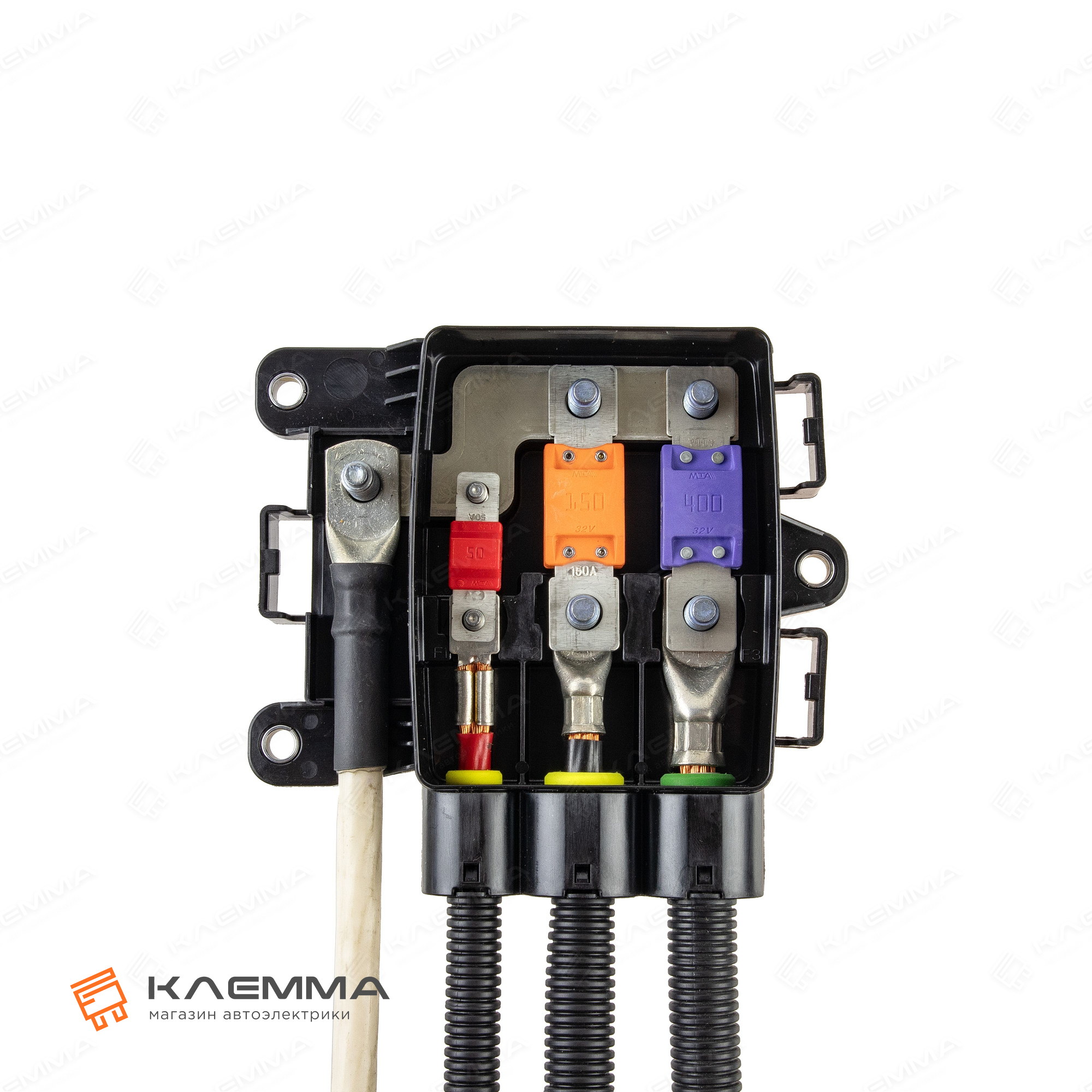

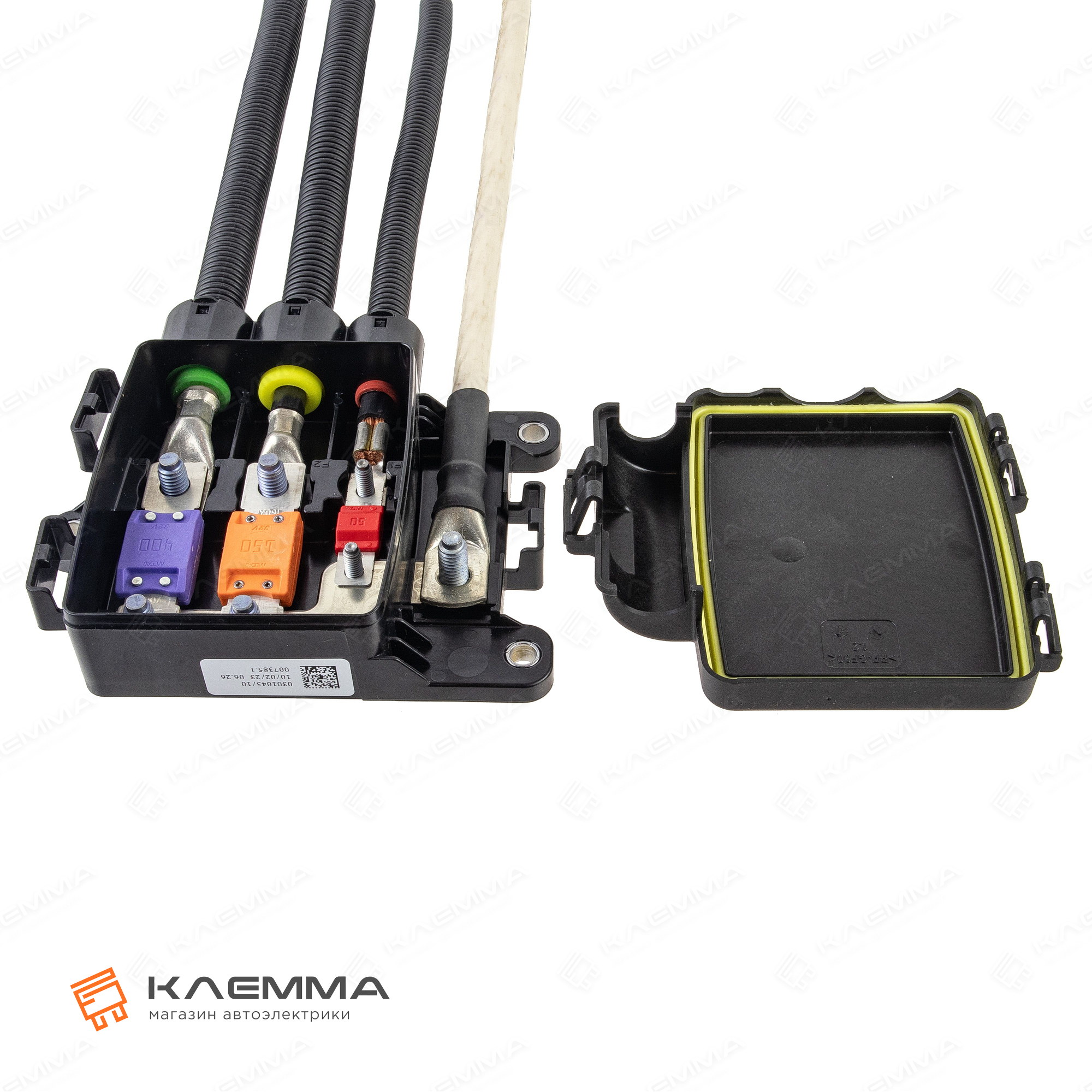

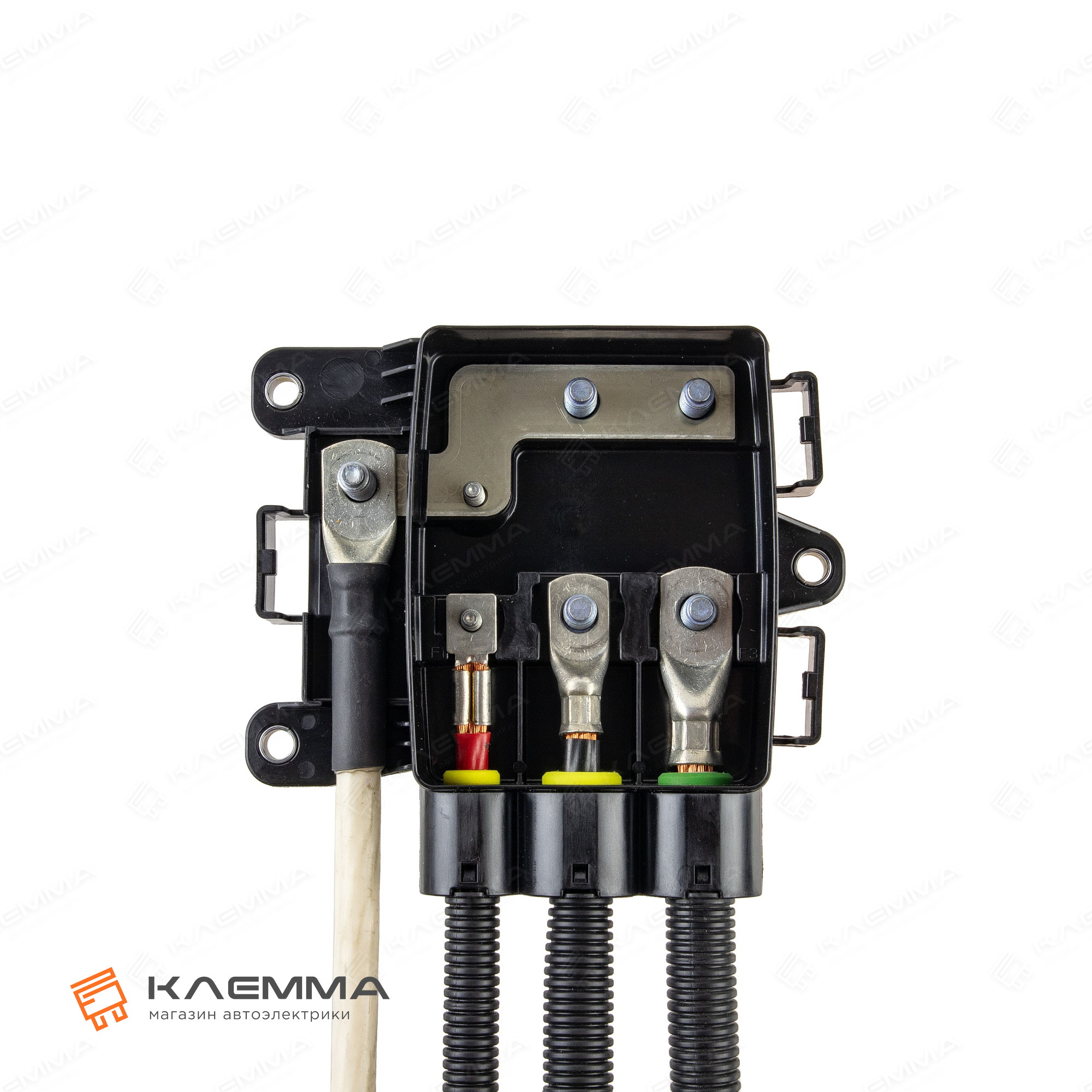

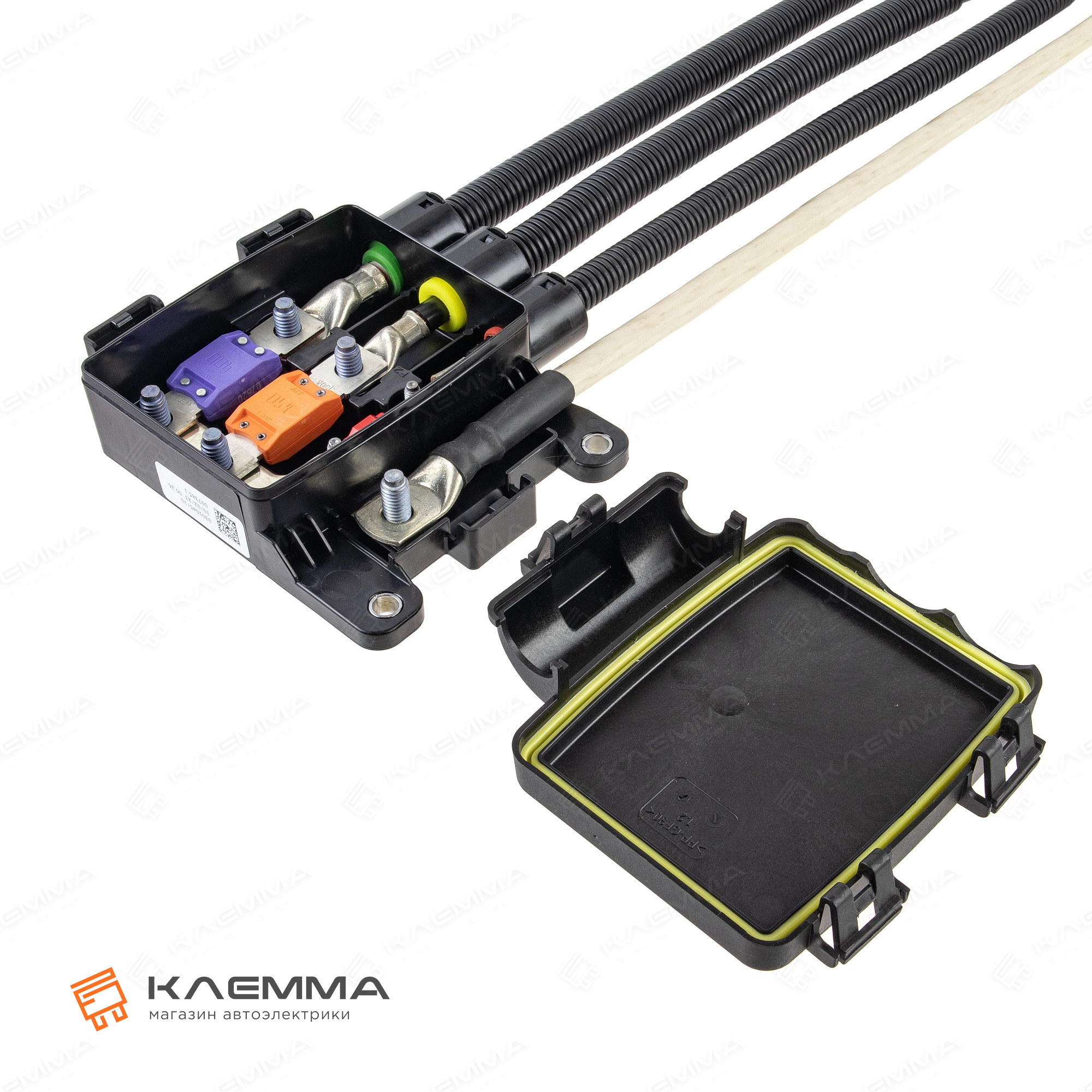

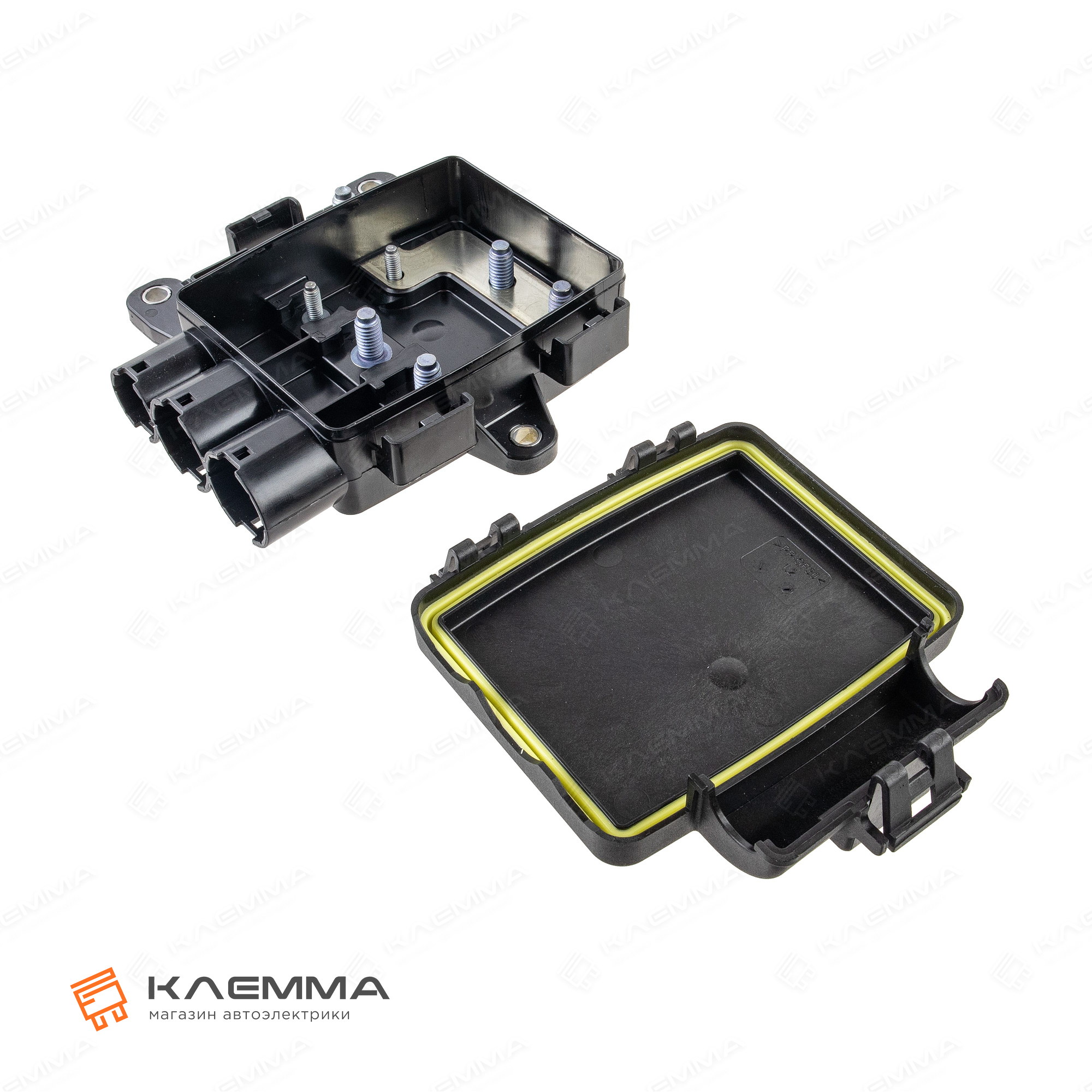

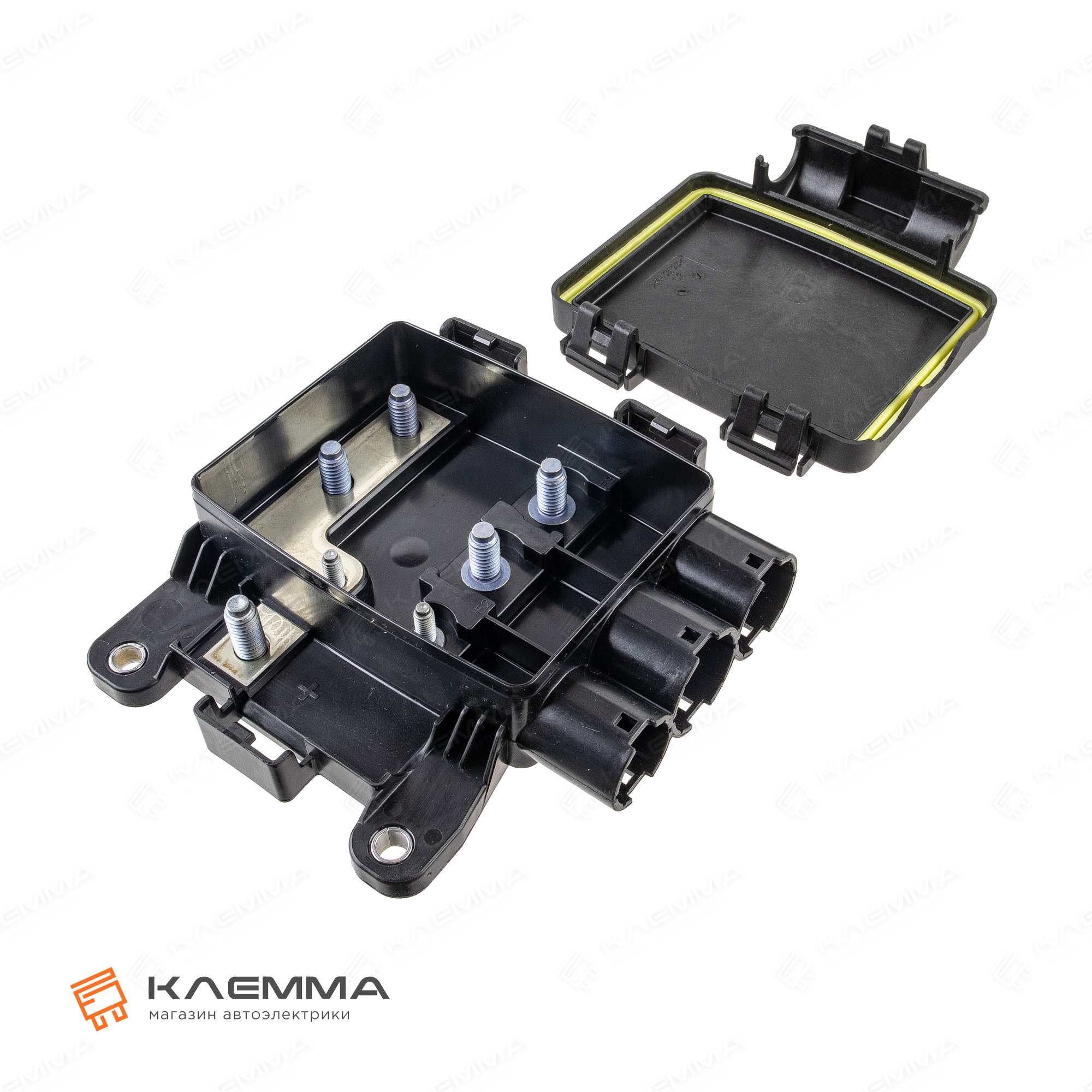

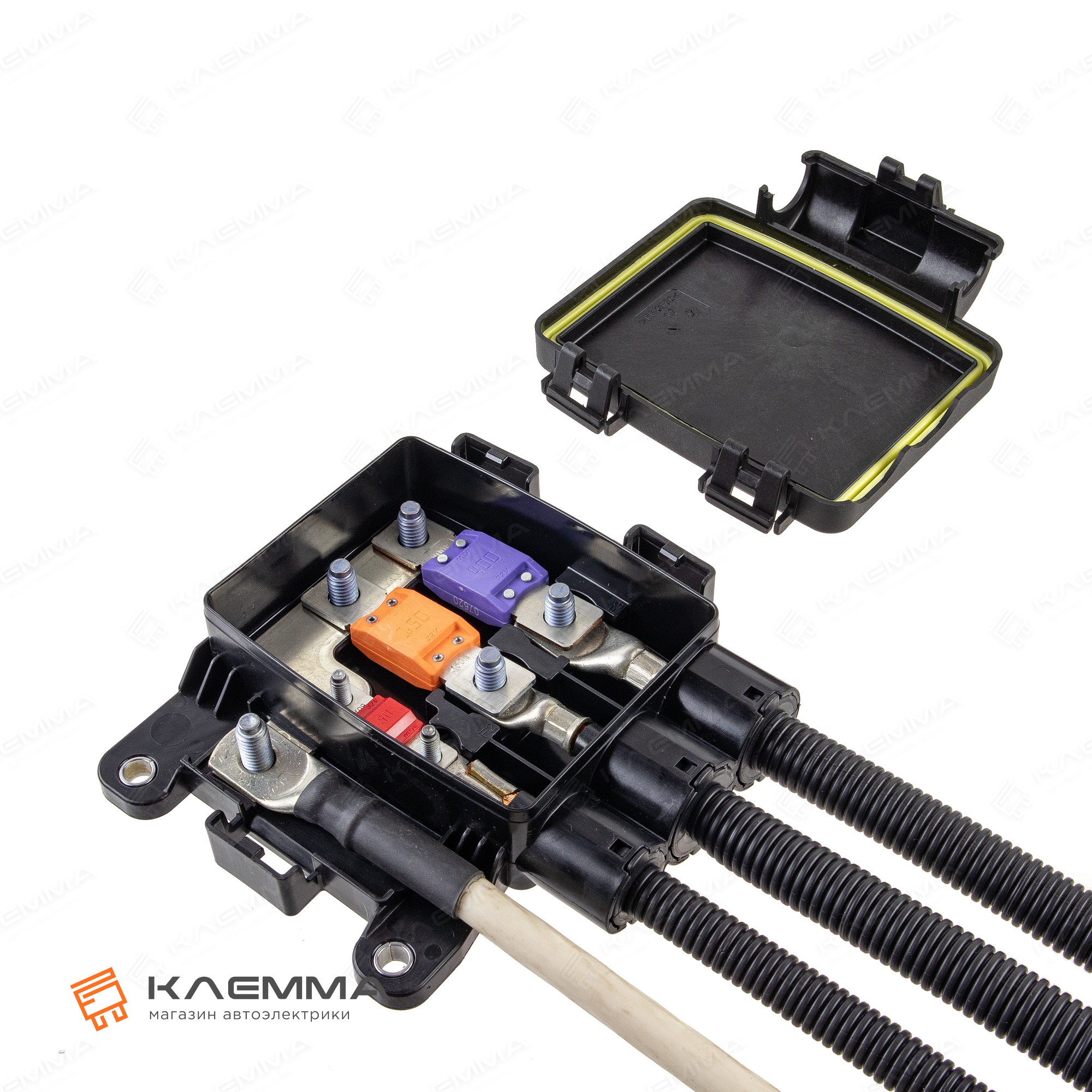

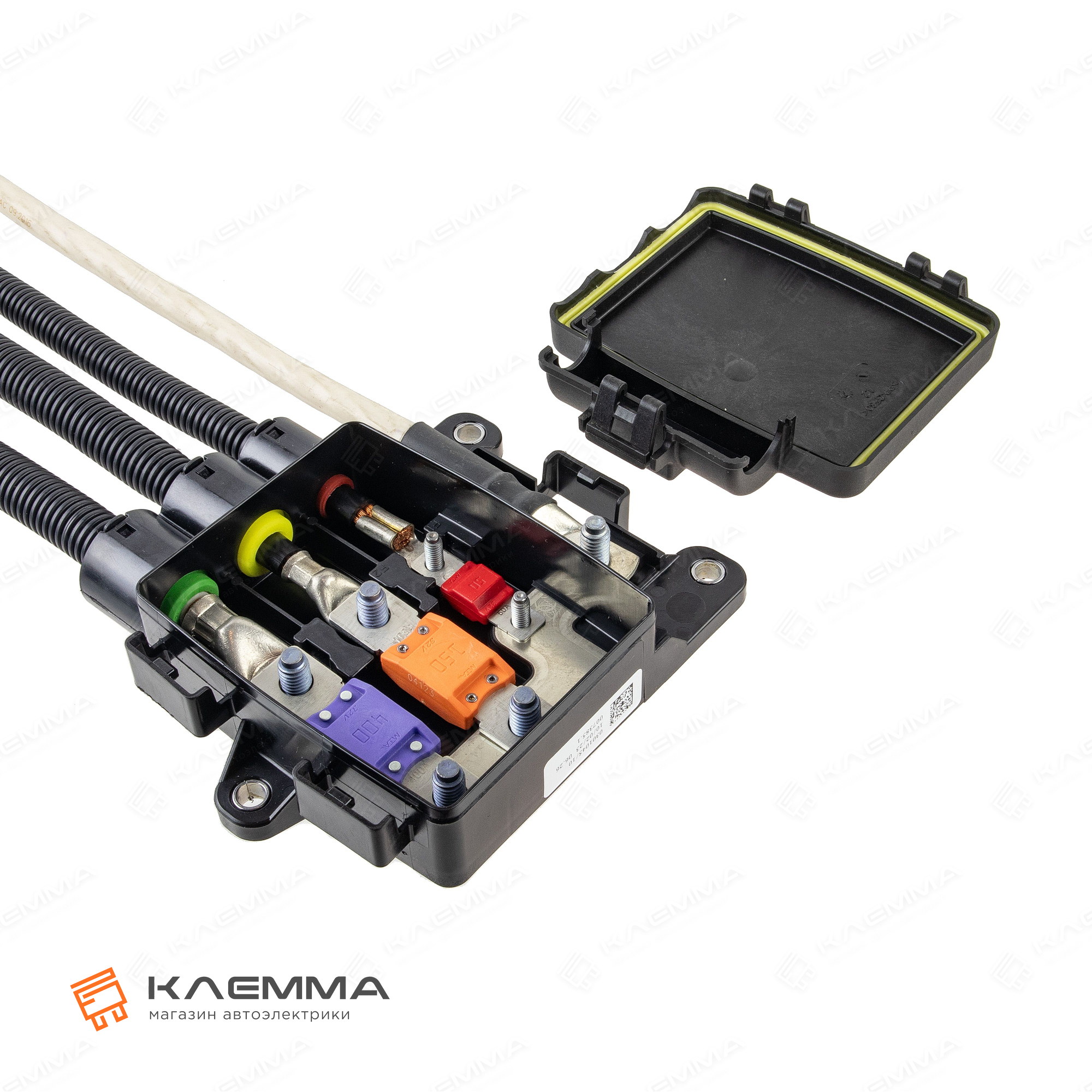

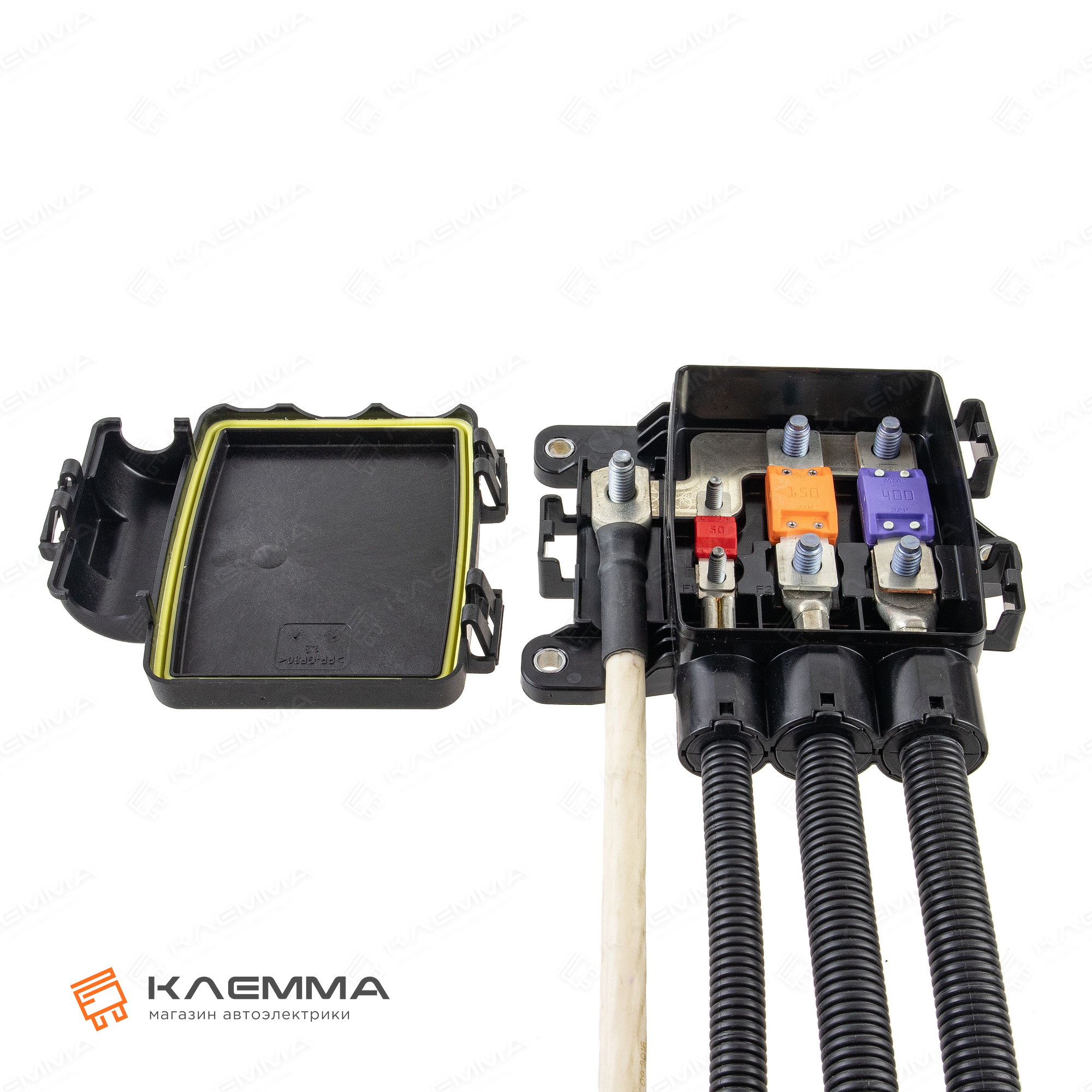

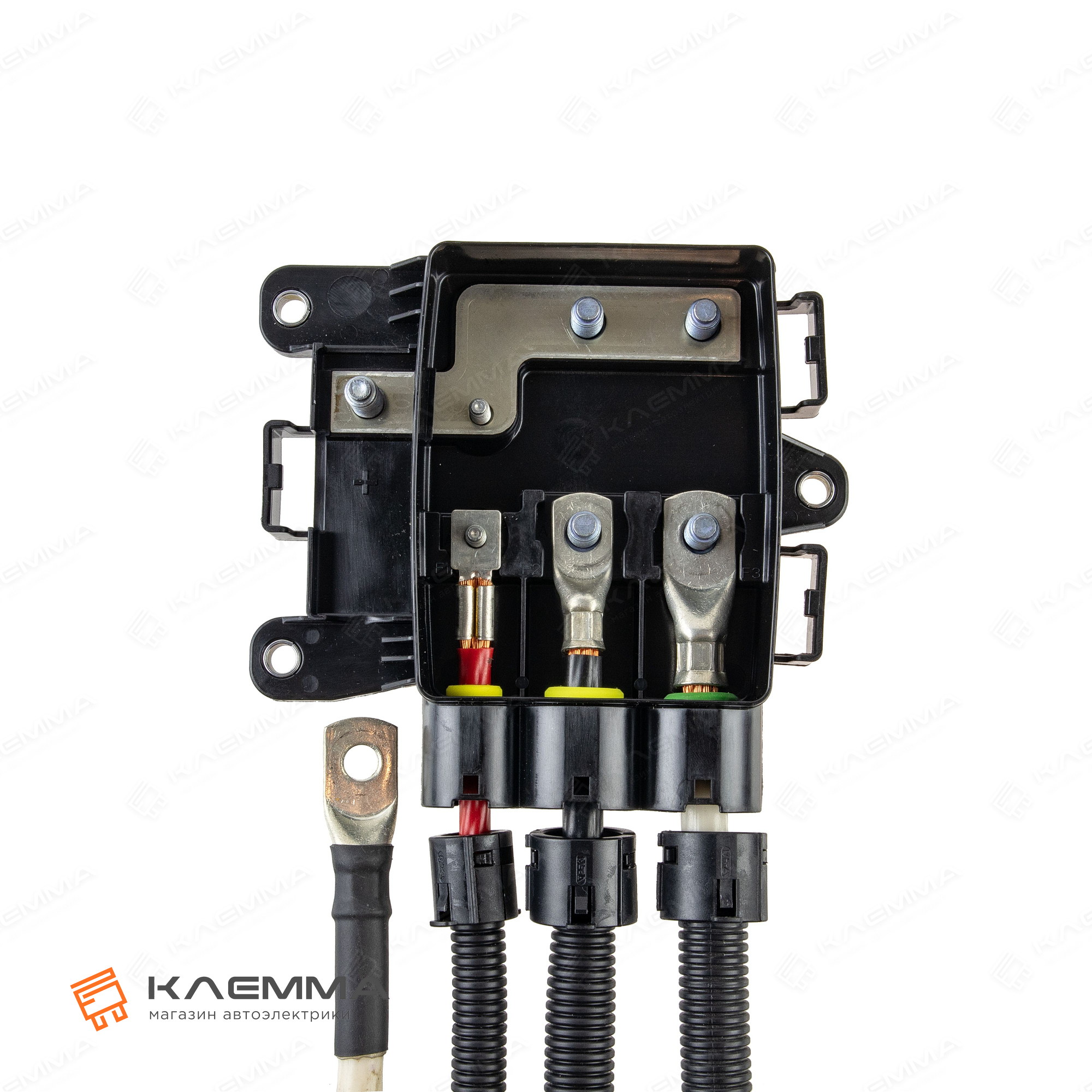

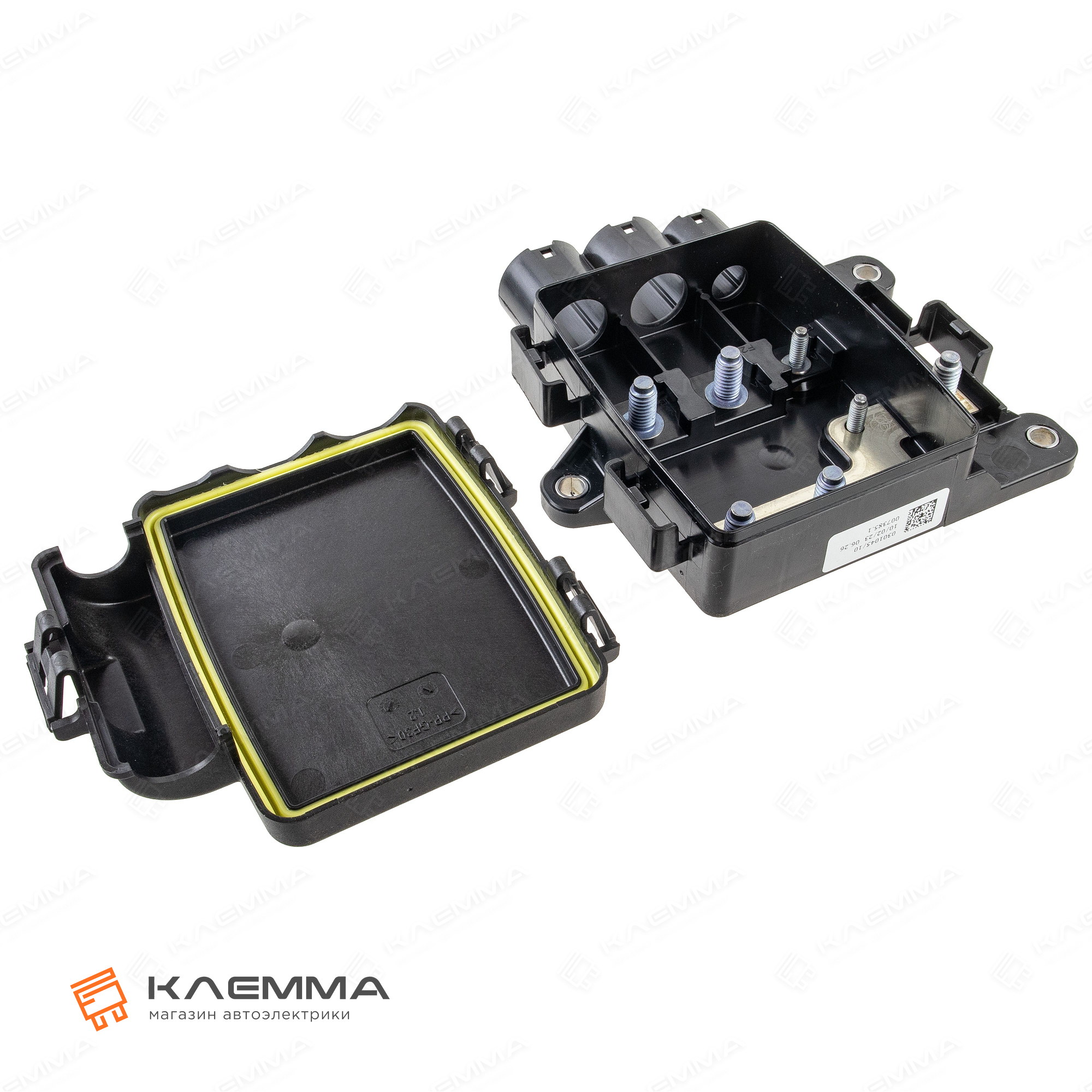

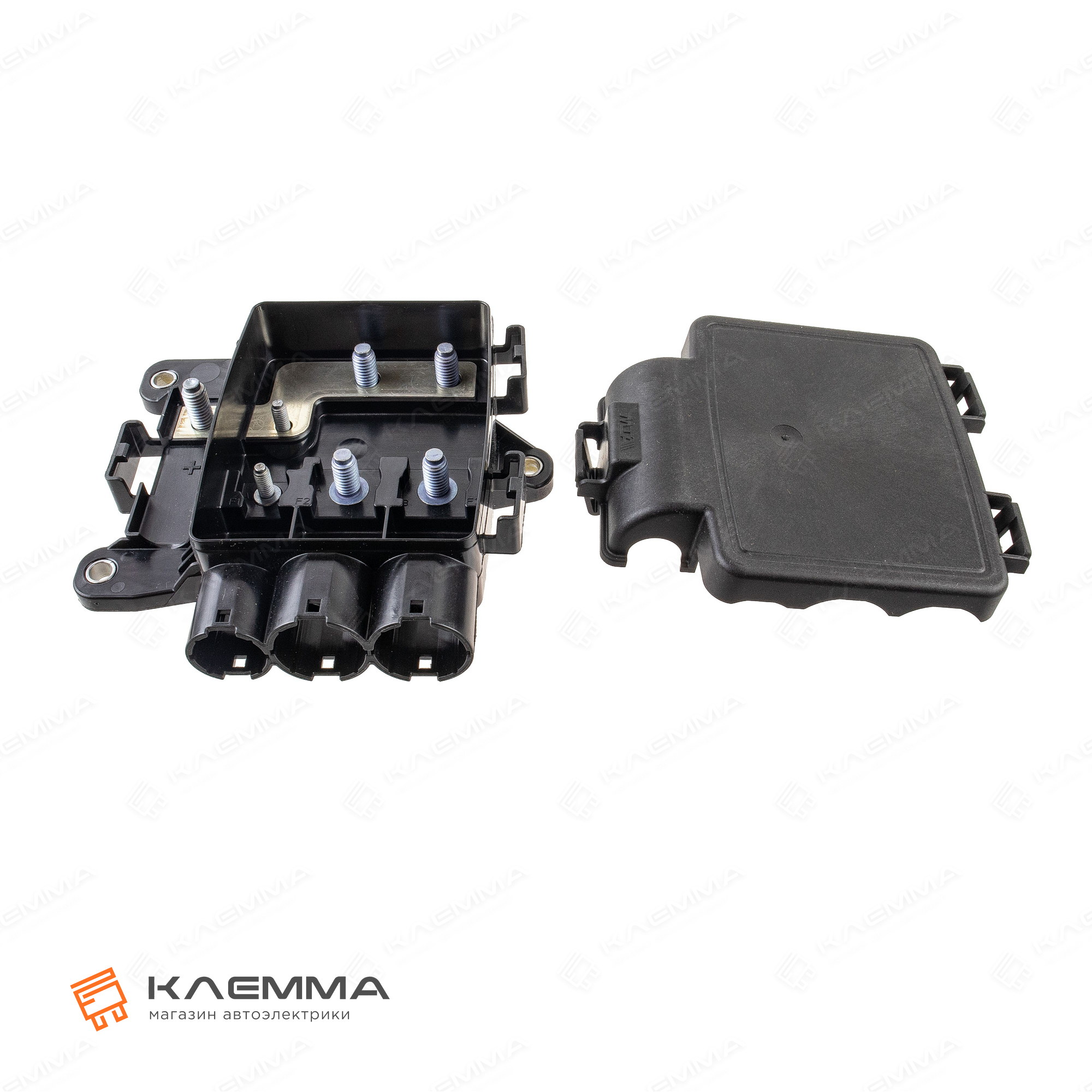

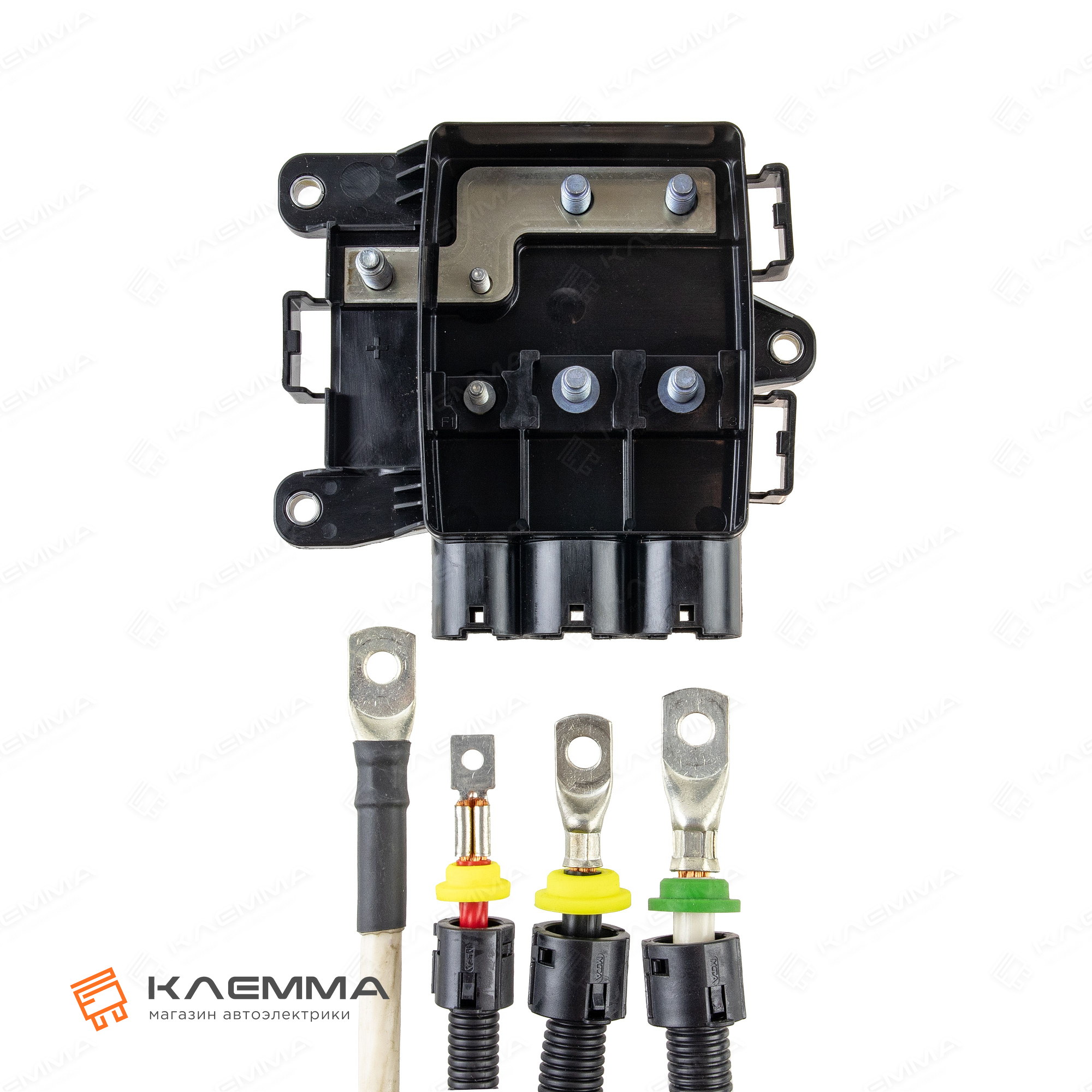

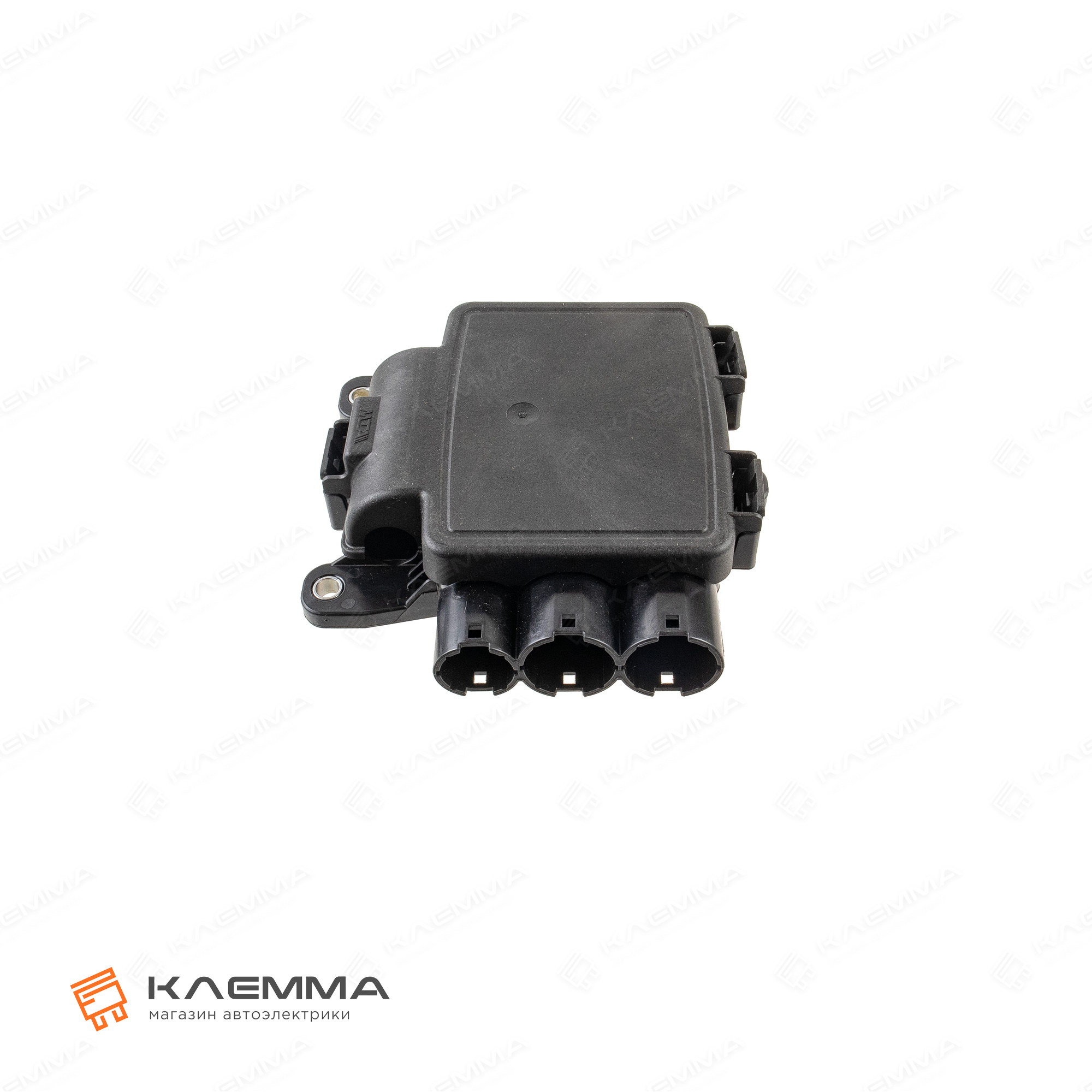

Распределительная коробка имеет три выхода, герметизируемых с помощью уплотнителей и стопорных устройств пробкового типа, а так же герметичную крышку на защелках, что обеспечивает надежную защиту предохранителей от негативных факторов окружающей среды. Внутри коробки выполнена разводка на 3 предохранителя с помощью общей шины. Предохранители и провода для подключения потребителей монтируются на болтовых соединениях М5 и М8 в зависимости от типоразмера предохранителя. Ввод в коробку выполнен снаружи. Токоведущая жила подключается через кольцевой кабельный наконечник с монтажным диаметром М8.
Коробка монтируется на автомобиль с помощью трех винтов/болтов М6.

Дополнительные комплектующие (приобретаются отдельно):

• Предохранители MEGAVAL (MTA) – 2 шт.
• Предохранитель MIDIVAL (MTA) – 1 шт.

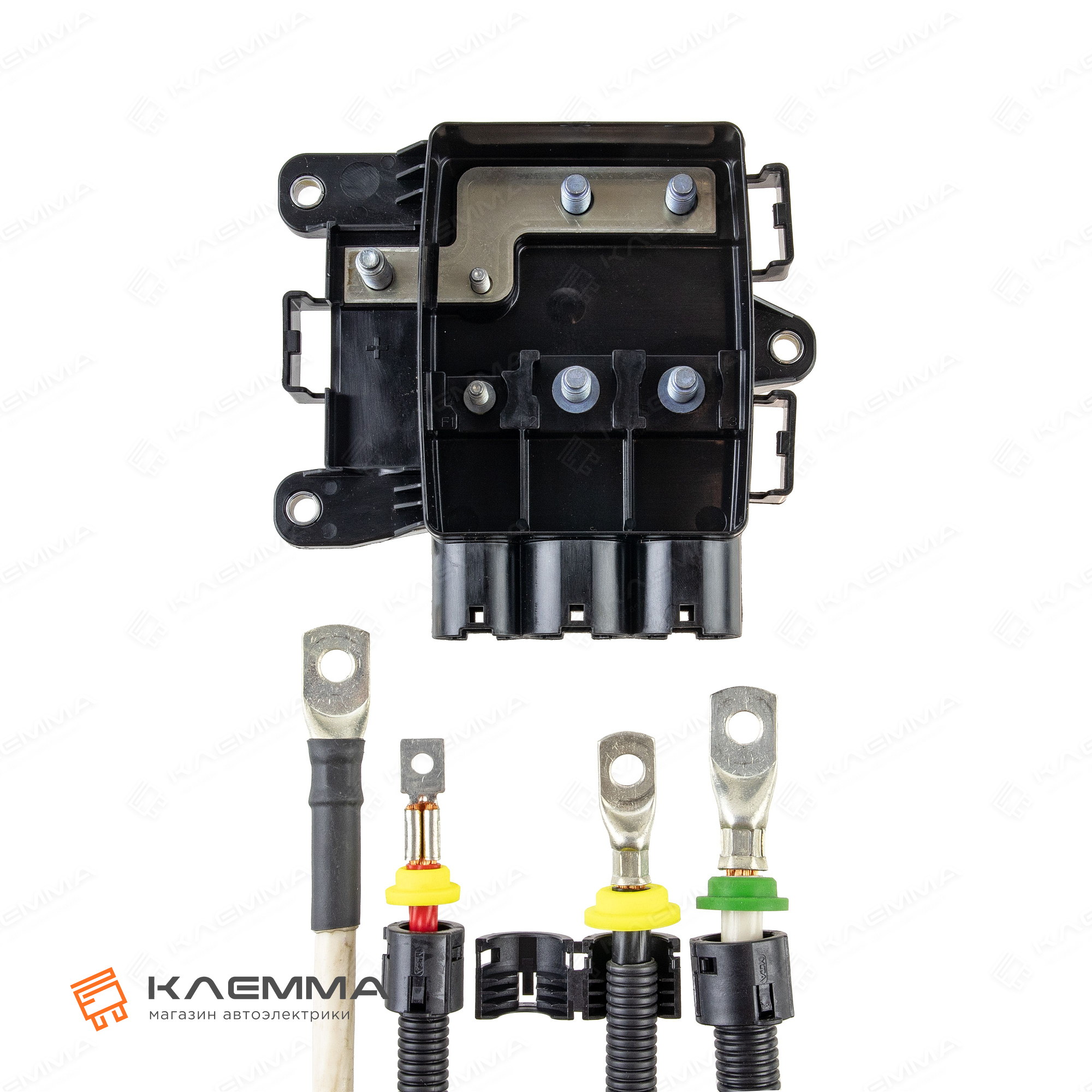

• Клеммы для соединения:
Ввод в коробку

• Клемма неизолированная кольцевая TUBOLAR M8 - 1 шт., выбирается в зависимости от сечения провода.
Выводы из коробки от предохранителя MIDIVAL (М5)

• Клемма неизолированная кольцевая MIDI M5 POL A (MTA) - 1 шт., выбирается в зависимости от сечения провода,
либо универсальная клемма

• Клемма неизолированная кольцевая MIDI UNI M5 (MTA) – 1 шт.
Выводы из коробки от предохранителя MEGAVAL (М8)

• Клемма неизолированная кольцевая W62 POL A (MTA), артикул 1609330 - 2 шт.
или
• Клемма неизолированная кольцевая L47 (MTA), артикул 1607510 - 2 шт.
или
• Клемма неизолированная кольцевая TUBOLAR M8 - 2 шт., выбирается в зависимости от сечения провода.
• Уплотнители и стопорные устройства:
• Стопорное устройство пробкового типа D-19.6 мм (MTA) - 1 шт.
• Стопорное устройство пробкового типа D-24.6 мм (MTA) - 2 шт.
• Уплотнитель для влагозащищенных PDU D-18 мм (MTA) - 1 шт., выбирается в зависимости от наружного диаметра провода.
• Уплотнитель для влагозащищенных PDU D-23 мм (MTA) - 2 шт., выбирается в зависимости от наружного диаметра провода.

Технические характеристики:
Материал корпуса: полиамид с армированием (PA66 GF25)

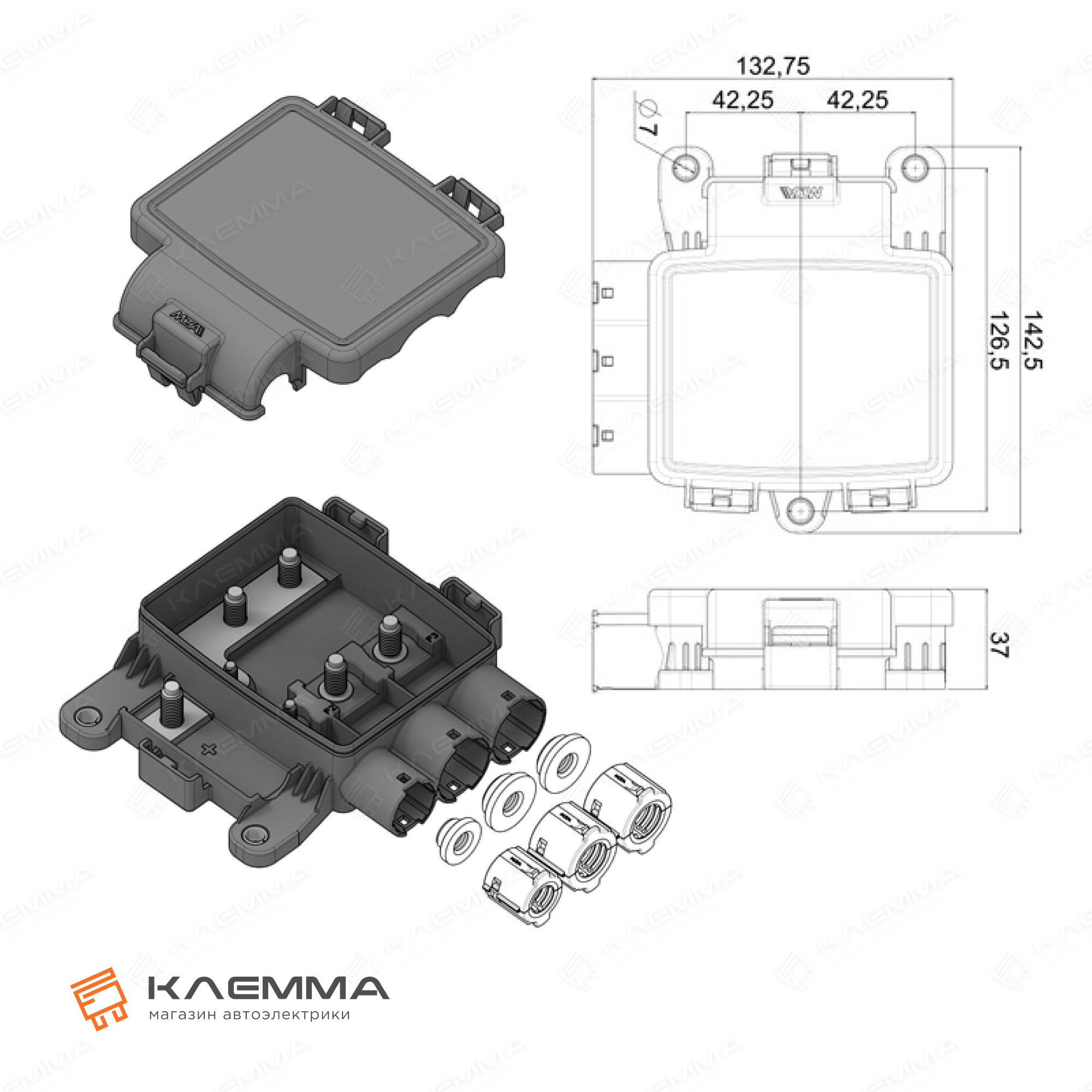

Размер модуля (ДхШхВ, мм): 132,7 х 142,5 х 37

Производитель: MTA (Италия)
Артикул: 0301045
