Разъем 15-контактный Universal MATE-N-LOK (TE) комплект

Разъем 15-контактный Universal MATE-N-LOK (TE) комплект

Универсальный пятнадцатиконтактный разъем серии Universal MATE-N-LOCK полностью укомплектован для выполнения разъемных соединений в низковольтных цепях.

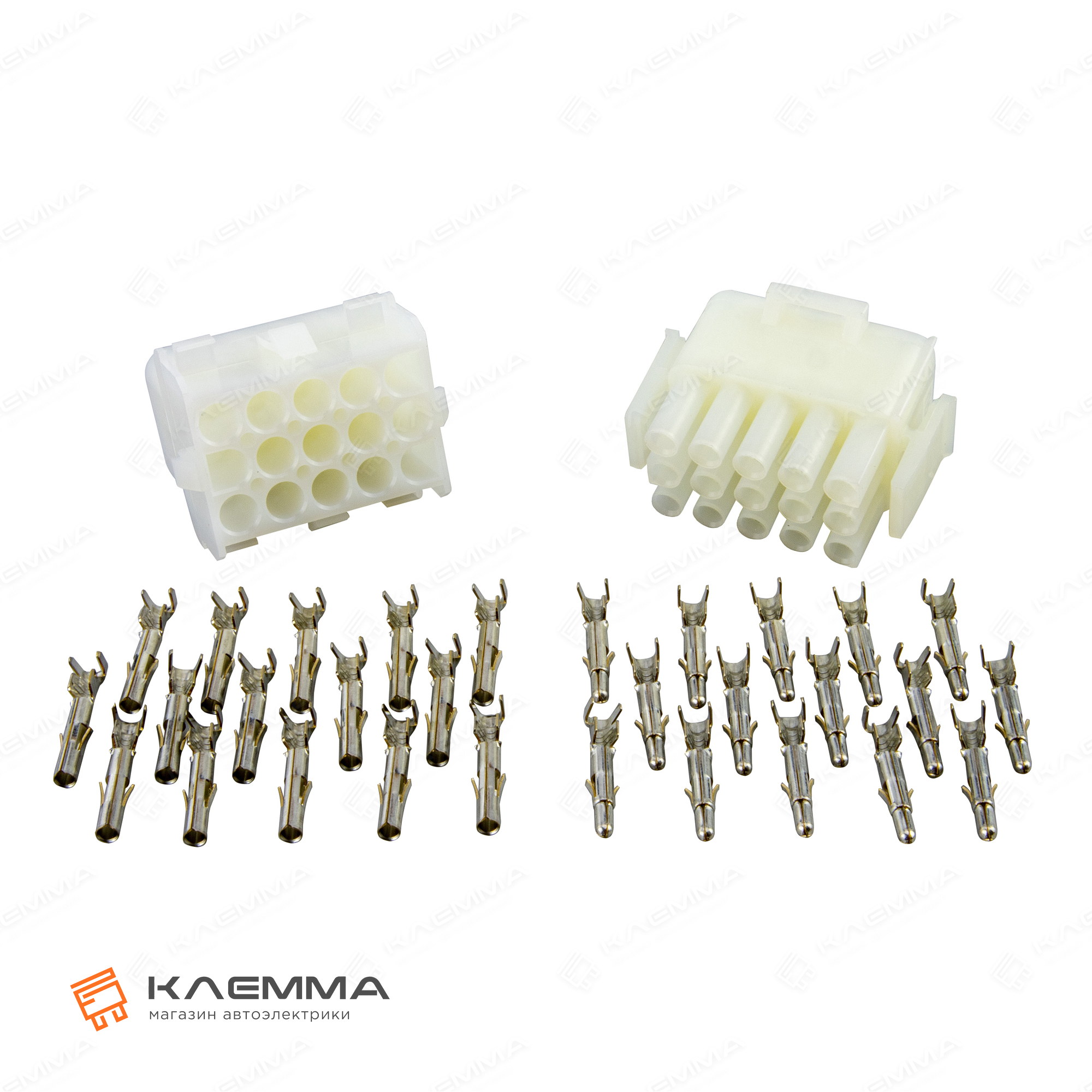

Комплект включает в себя:

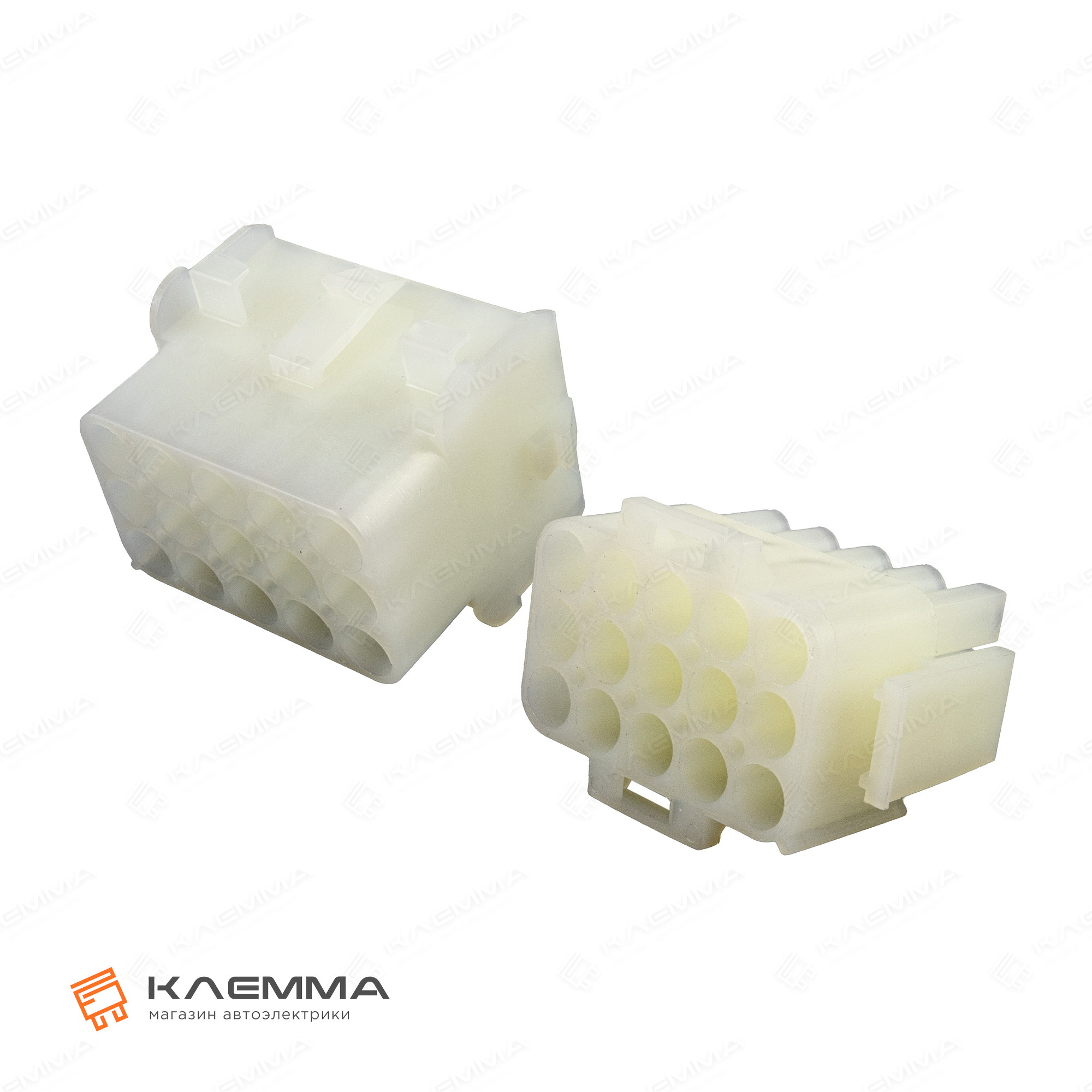

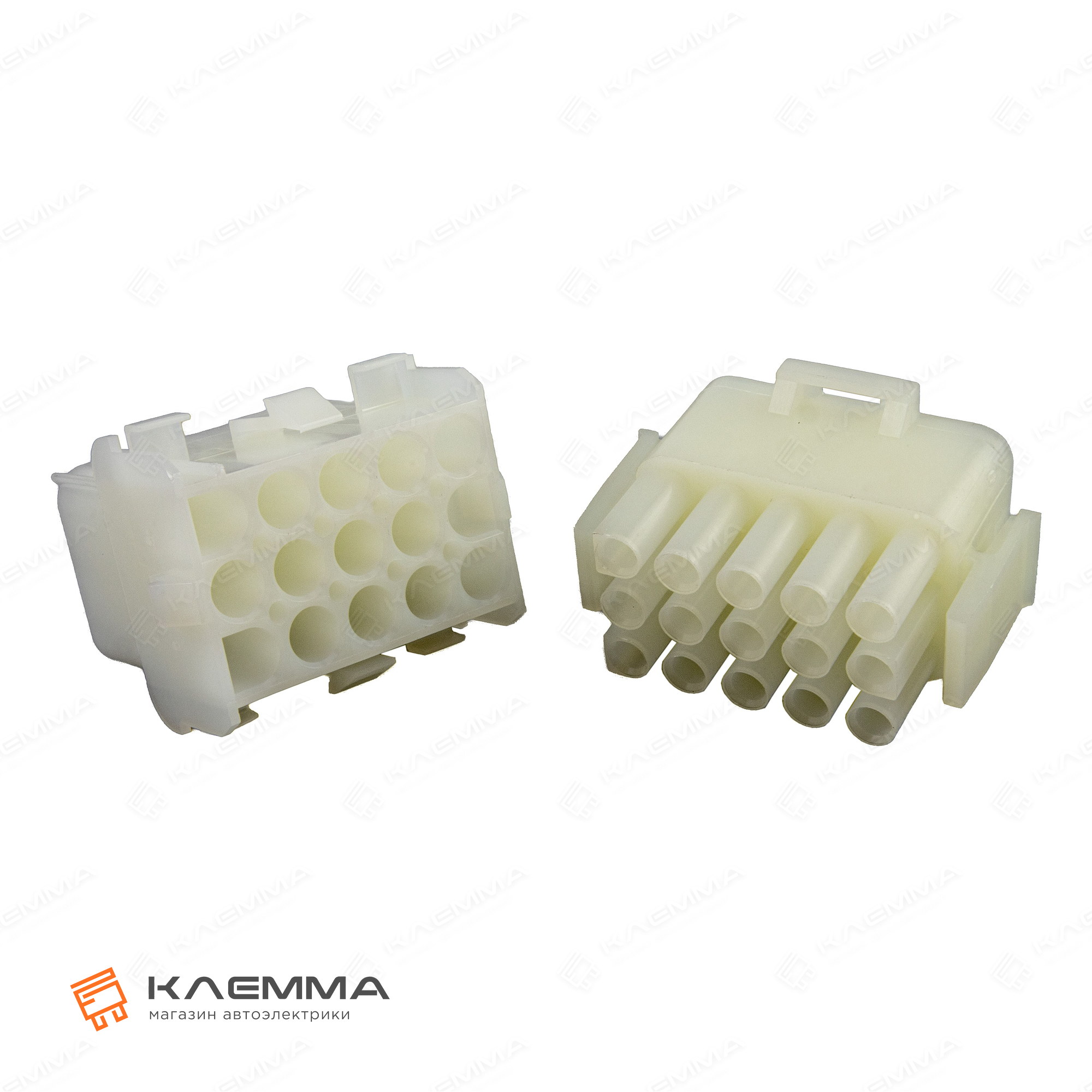

• Разъем 15-контактный Universal MATE-N-LOK "папа", артикул 1-480710-0 - 1 штуку;
• Разъем 15-контактный Universal MATE-N-LOK "мама", артикул 1-480711-0 - 1 штуку;
• Клемма не изолированная Universal MATE-N-LOK F2 (TE) «мама», для сечения провода 0.5-2.0 мм² – 15 штук;
• Клемма не изолированная Universal MATE-N-LOK M2 (TE) «папа», для сечения провода 0.5-2.0 мм² – 15 штук.

Гнезда для клемм у частей разъема "мама"/"папа" универсальные. Их конструкцией предусмотрена установка клемм обоих типов "мама" и "папа". Это позволяет реализовать простейшую защиту от ошибочного подключения при близком расположении одинаковых разъемов различного назначения.

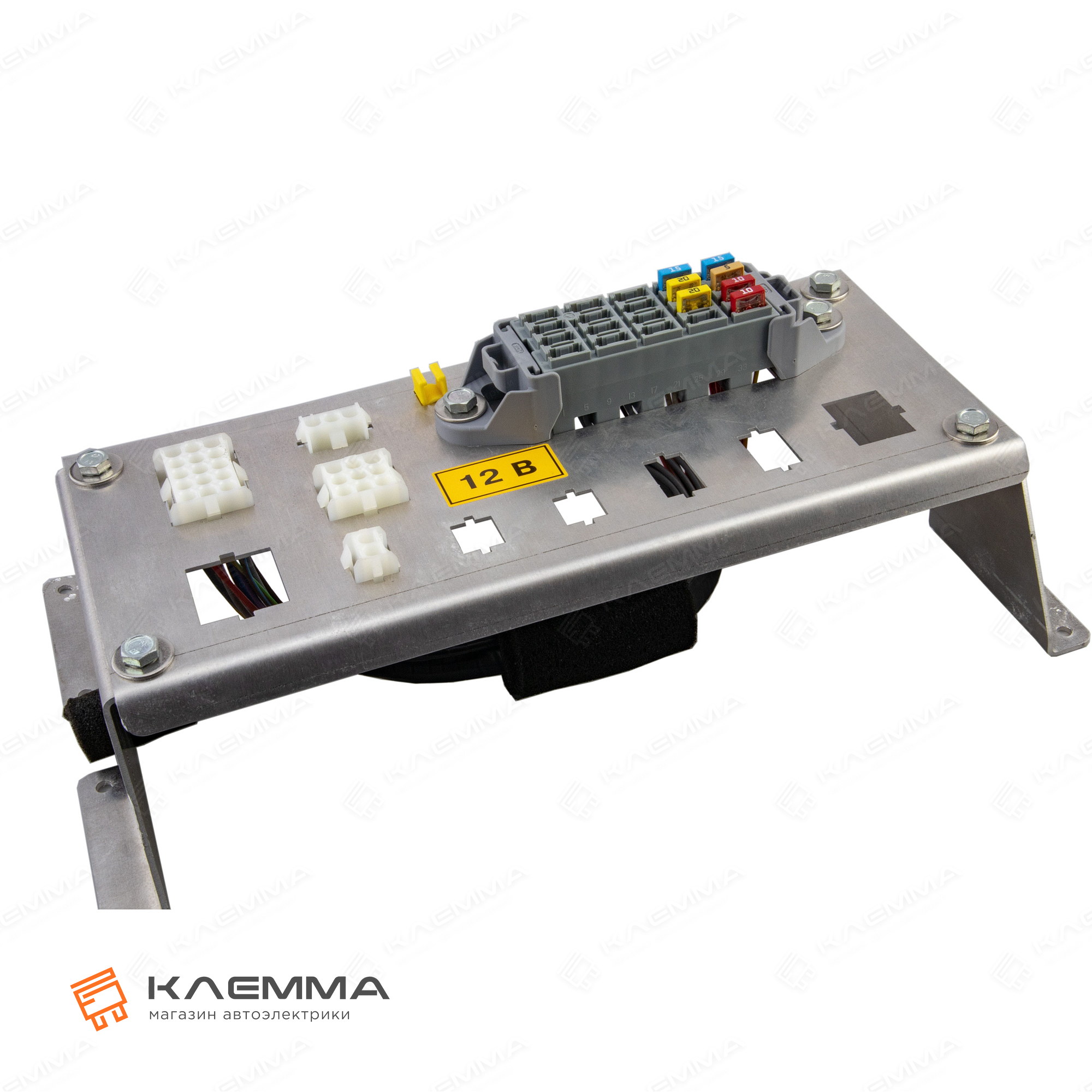

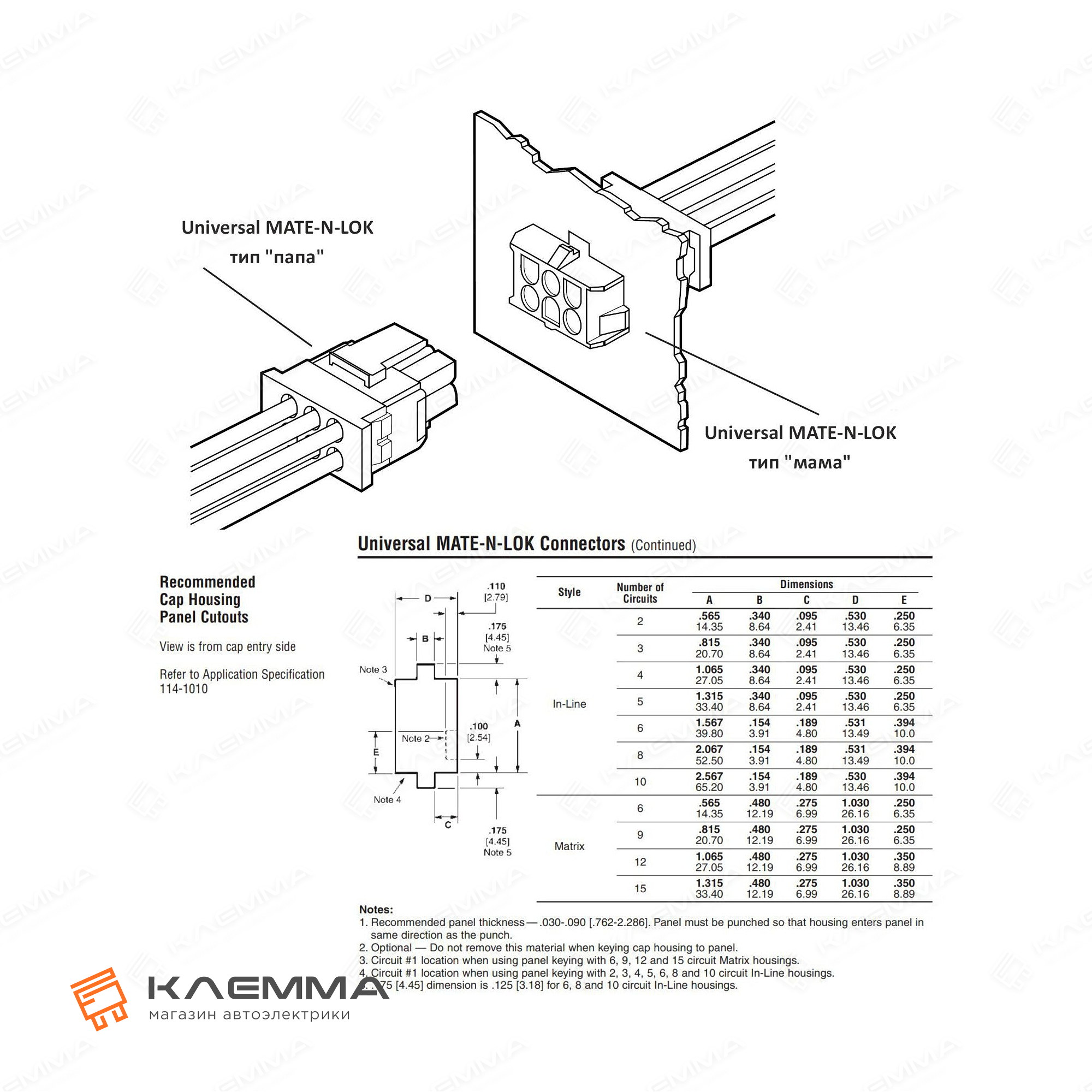

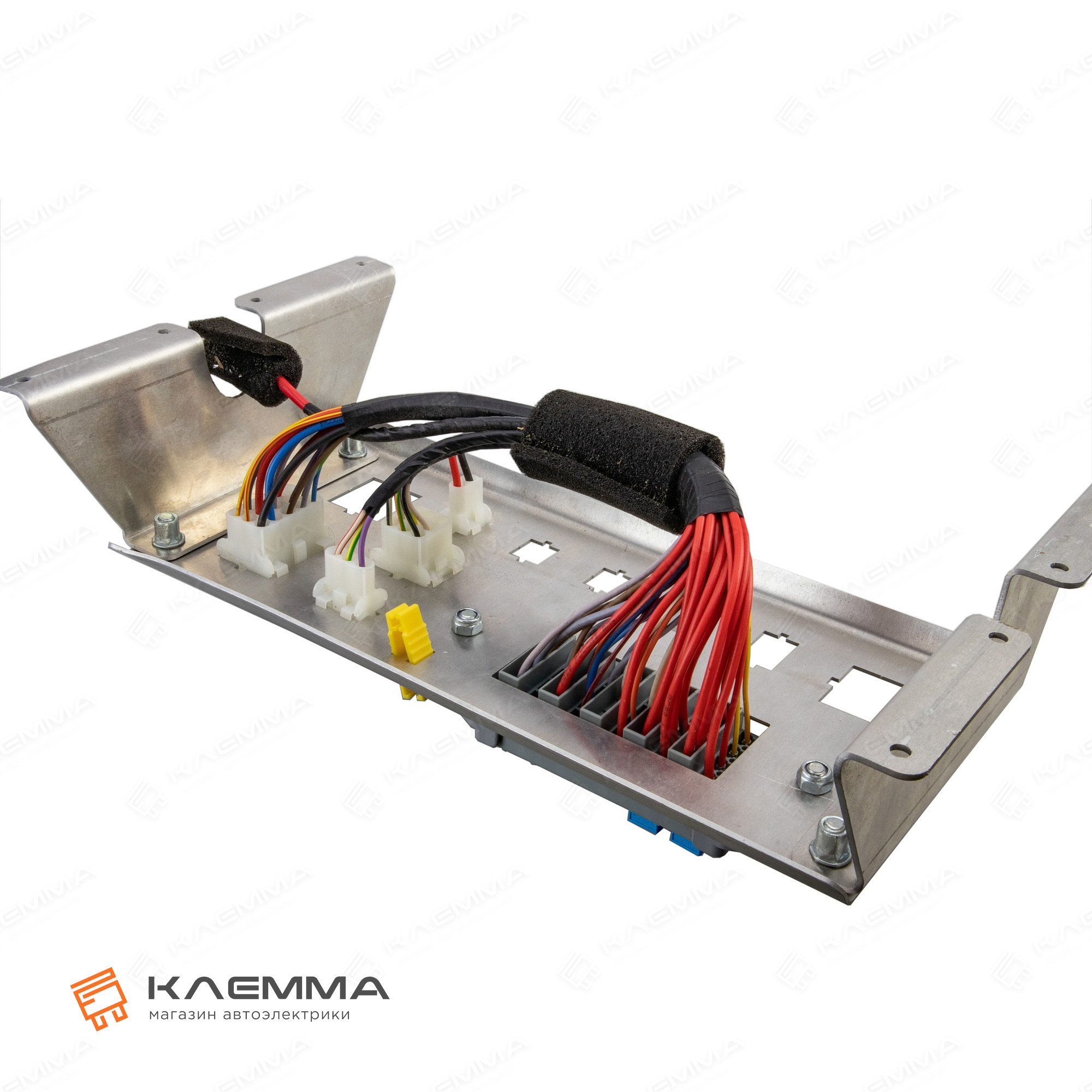

Разъем Universal MATE-N-LOK тип "мама" может стационарно фиксироваться на панелях с диапазоном толщин 0,76 – 2,29 мм.

Разъем Universal MATE-N-LOK (TE) может быть дополнен силиконовыми уплотнителями. Это позволит использовать его как герметизированный разъем с уровнем защиты до IP67.

Технические характеристики:
Толщина панели (рекомендуемая): 0,76 – 2,29 мм;
Диапазон рабочих температур: -55 – 105 °C;
Цвет корпуса: Натуральный;
Материал: Полиамид (PA).

Производитель: TE Connectivity AMP Connectors.
Артикул: 1-480711-0_KIT Самый большой в линейке MATE-N-LOCK (TE) разъем на 15 клемм для низковольтных электросетей, выполненных проводами сечением по меди от 0,5 до 5 кв. мм.
Допускается установка клемм двух типов – «мама» и «папа», что открывает большие возможности для защиты разъемных соединений от ошибочного подключения.

Разъем типа «мама» совместим с аналогичным 15-контактным разъемом Universal MATE-N-LOK «папа» (артикул 1-480710-0).

Разъем Universal MATE-N-LOK тип "мама" может стационарно фиксироваться на панелях с диапазоном толщин 0,76 – 2,29 мм.

Дополнительные комплектующие (в комплект не входят):
• Клемма не изолированная Universal MATE-N-LOK F2 (TE) «мама»;
• Клемма не изолированная Universal MATE-N-LOK M2 (TE) «папа».

Технические характеристики:

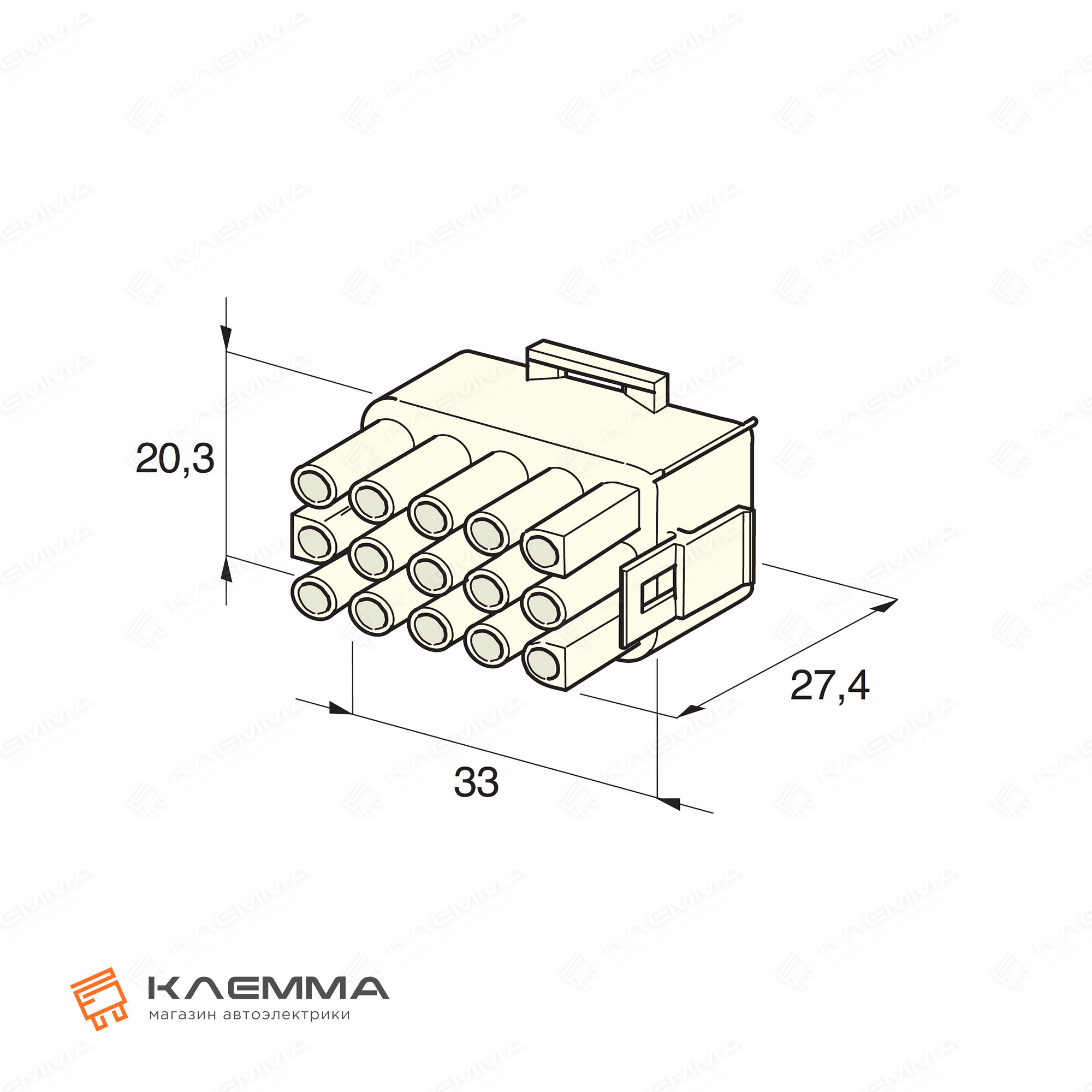

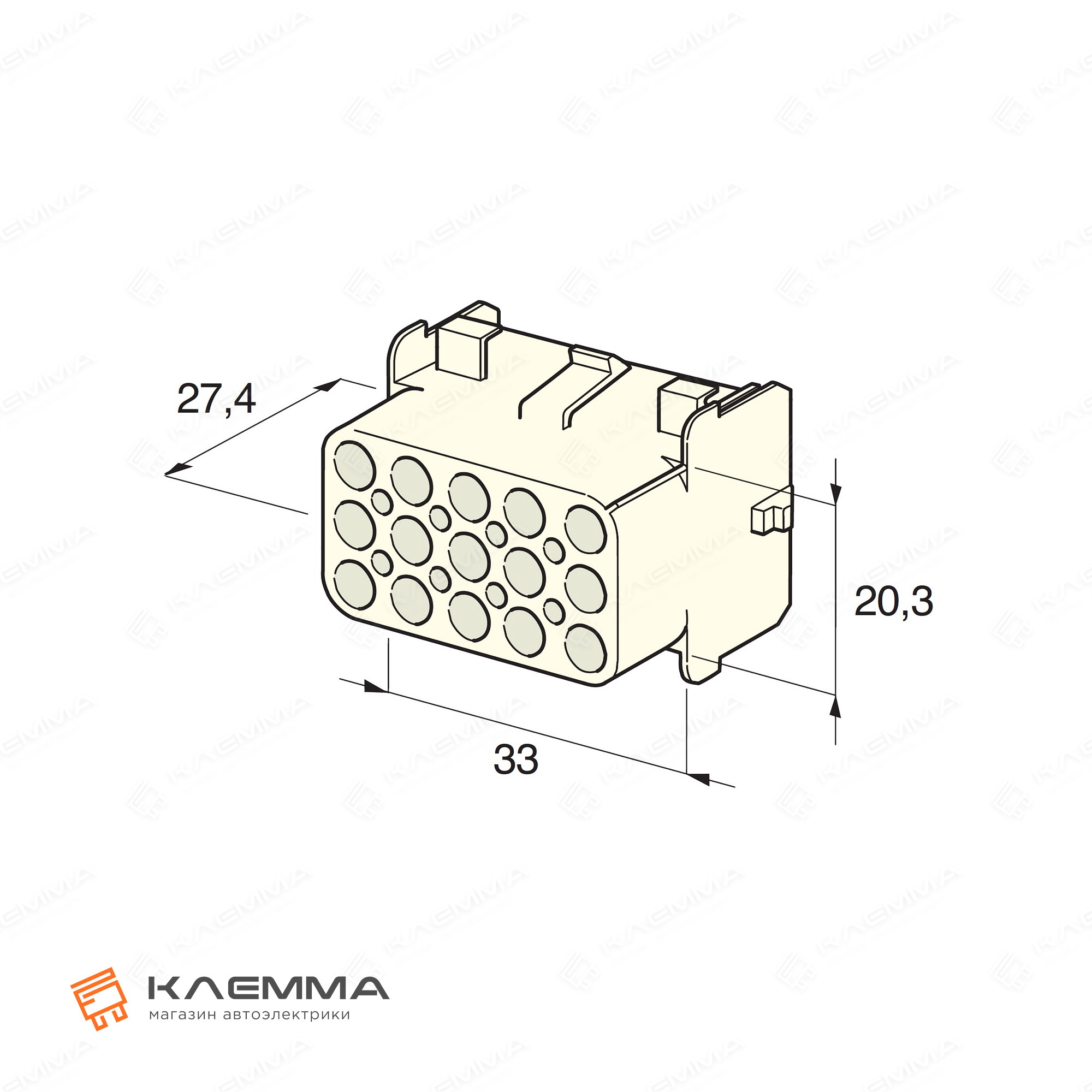

Размеры разъема (ДхШхВ, мм): 27,4 х 33,0 х 20,3;
Толщина панели (рекомендуемая): 0,76 – 2,29 мм;
Диапазон рабочих температур: -55 – 105 °C;
Цвет корпуса: Натуральный;
Материал: Полиамид (PA).

Производитель: TE Connectivity AMP Connectors.
Каталожный номер: 1-480711-0.
Каталожный номер аналога: 4426180 (МТА).
