Распределительная коробка под предохранители 2 MIDIVAL + 2 MEGAVAL и модуль (MTA)

Распределительная коробка под предохранители MEGAVAL/MIDIVAL/MINIVAL и модуль (МТА)

Распределительная коробка предназначена для распределения питания от аккумулятора к дополнительным потребителям и защиты их от коротких замыканий при перегрузках. Это позволяет предотвратить выход из строя чувствительной аппаратуры, а также снижает риски возгорания электропроводки. При неисправности одного потребителя предохранитель прервет питание этого потребителя обеспечив сохранность всей системы в целом.
Коробка универсальная, предполагает подключение девяти потребителей с использование предохранителей от 2 до 500 А. Помимо этого коробка позволяет установить один модульный блок из обширной линейки модульной системы MTA, что даст возможность организовать дополнительную систему управления потребителями.

ВНИМАНИЕ! Для подбора модульного блока обратитесь к специалисту. Блоки подходят не все.

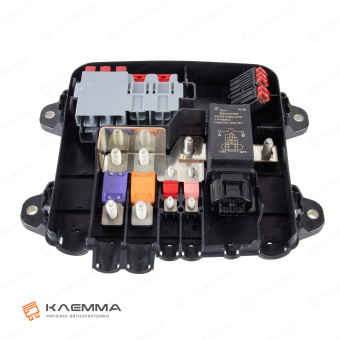

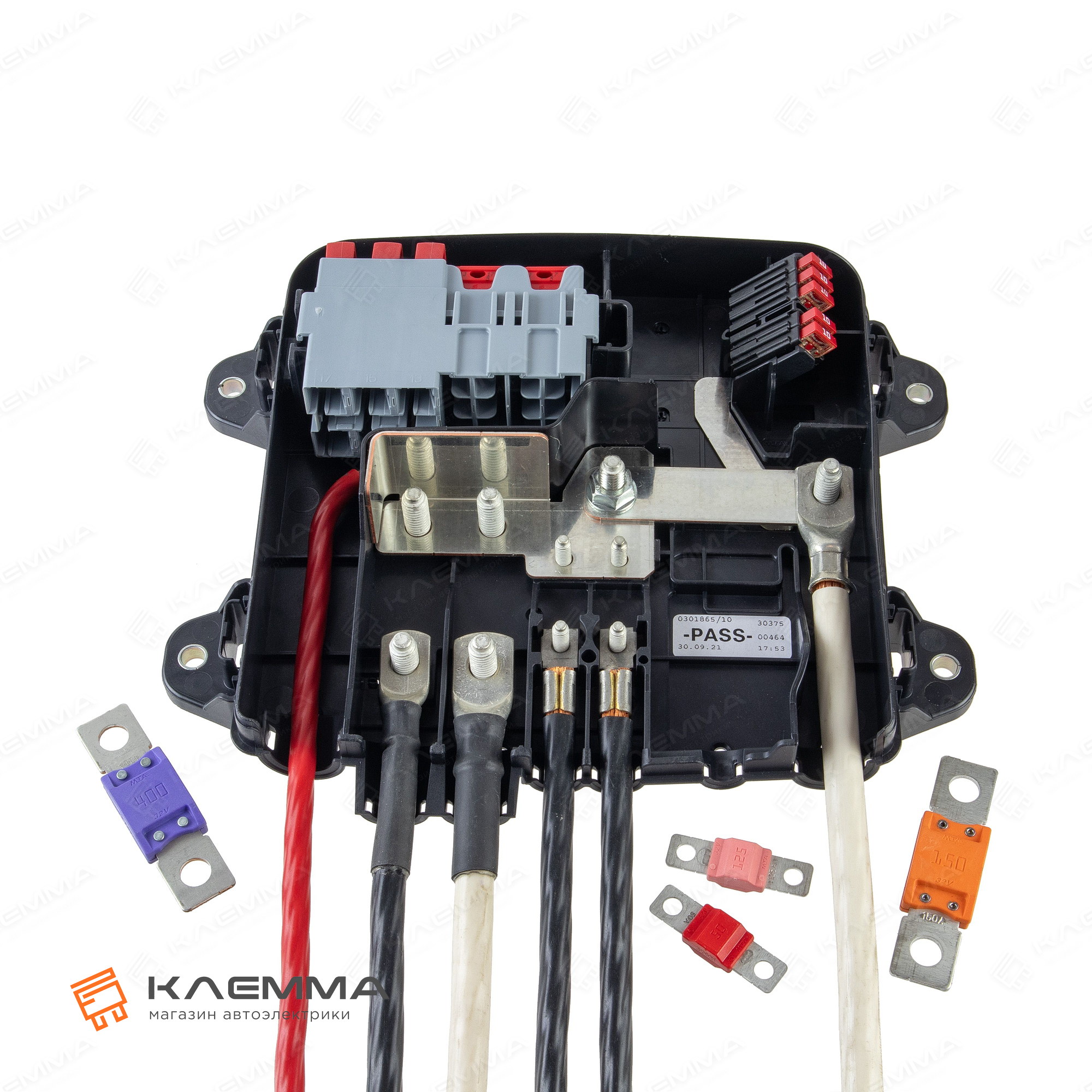

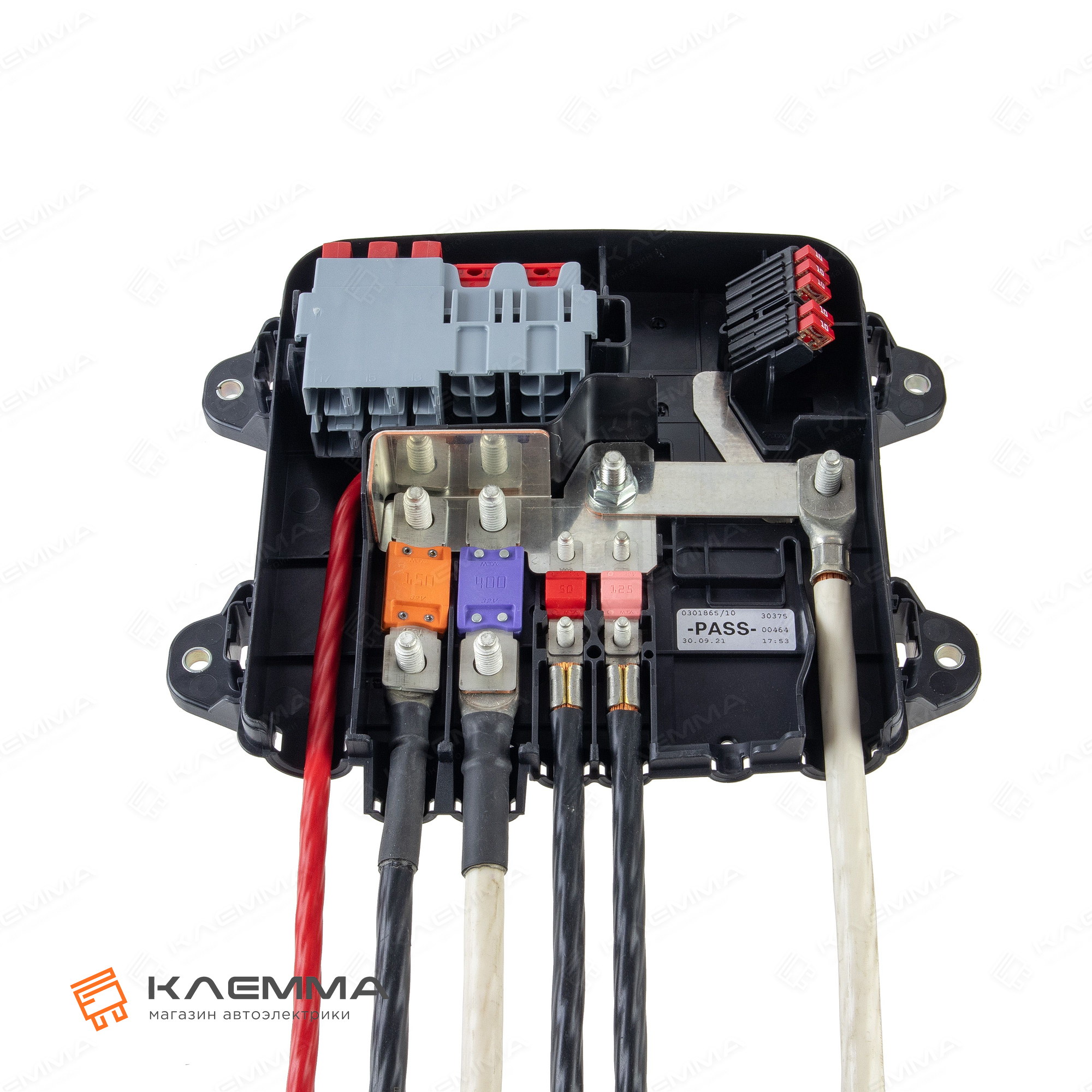

Распределительная коробка позволяет установить:

• два предохранителя Миди (MIDIVAL) на ток от 30 до 125 А;
• два предохранителя Мега (MEGAVAL) на ток от 100 до 500 А;

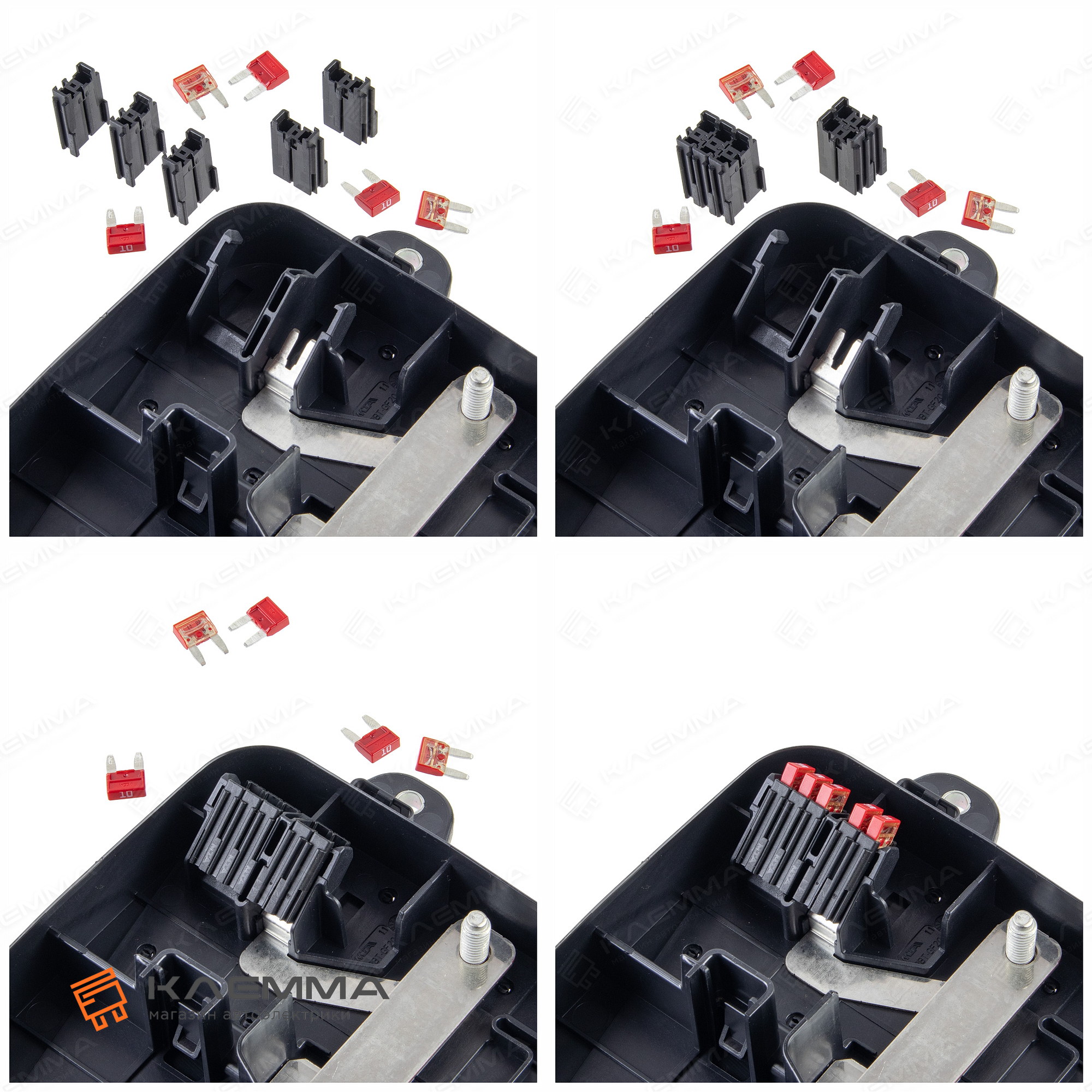

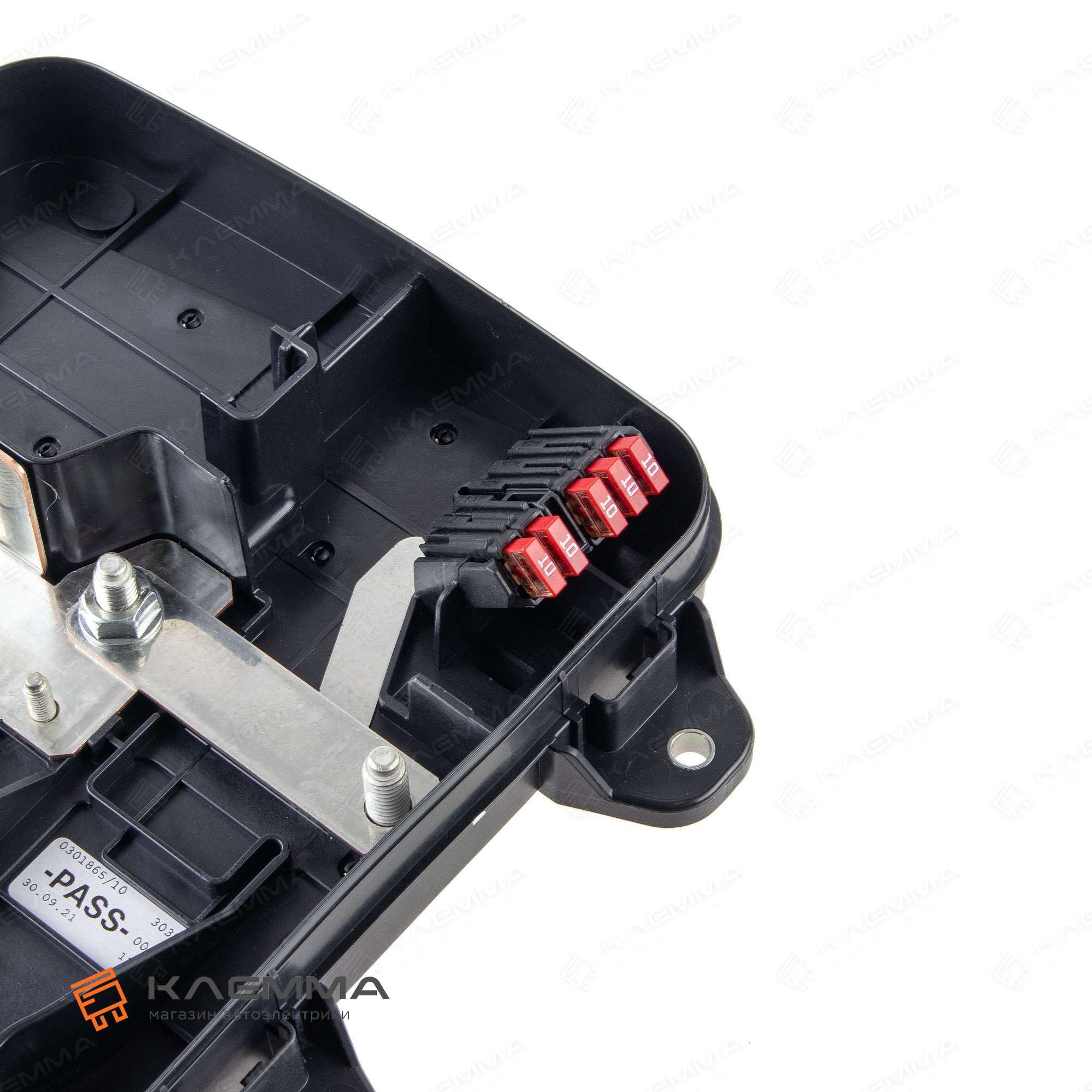

• пять предохранителей Мини (MINIVAL на ток от 2 до 30 А, устанавливаются с помощью дополнительного держателя в блок предохранителей;

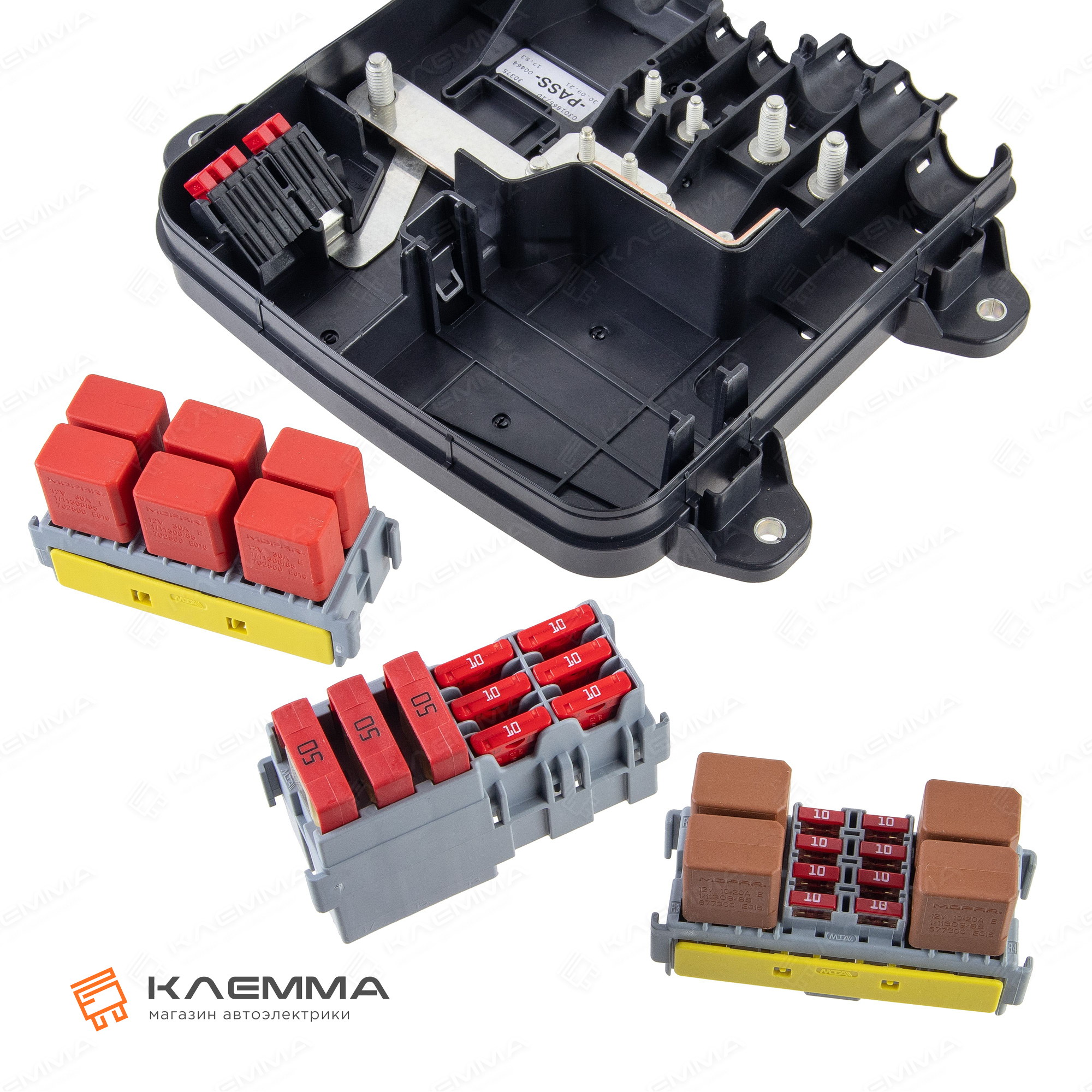

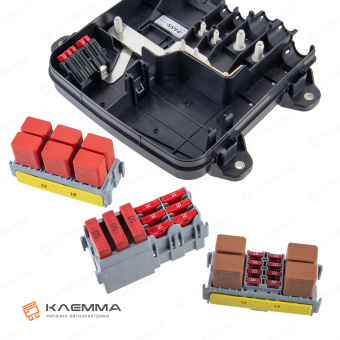

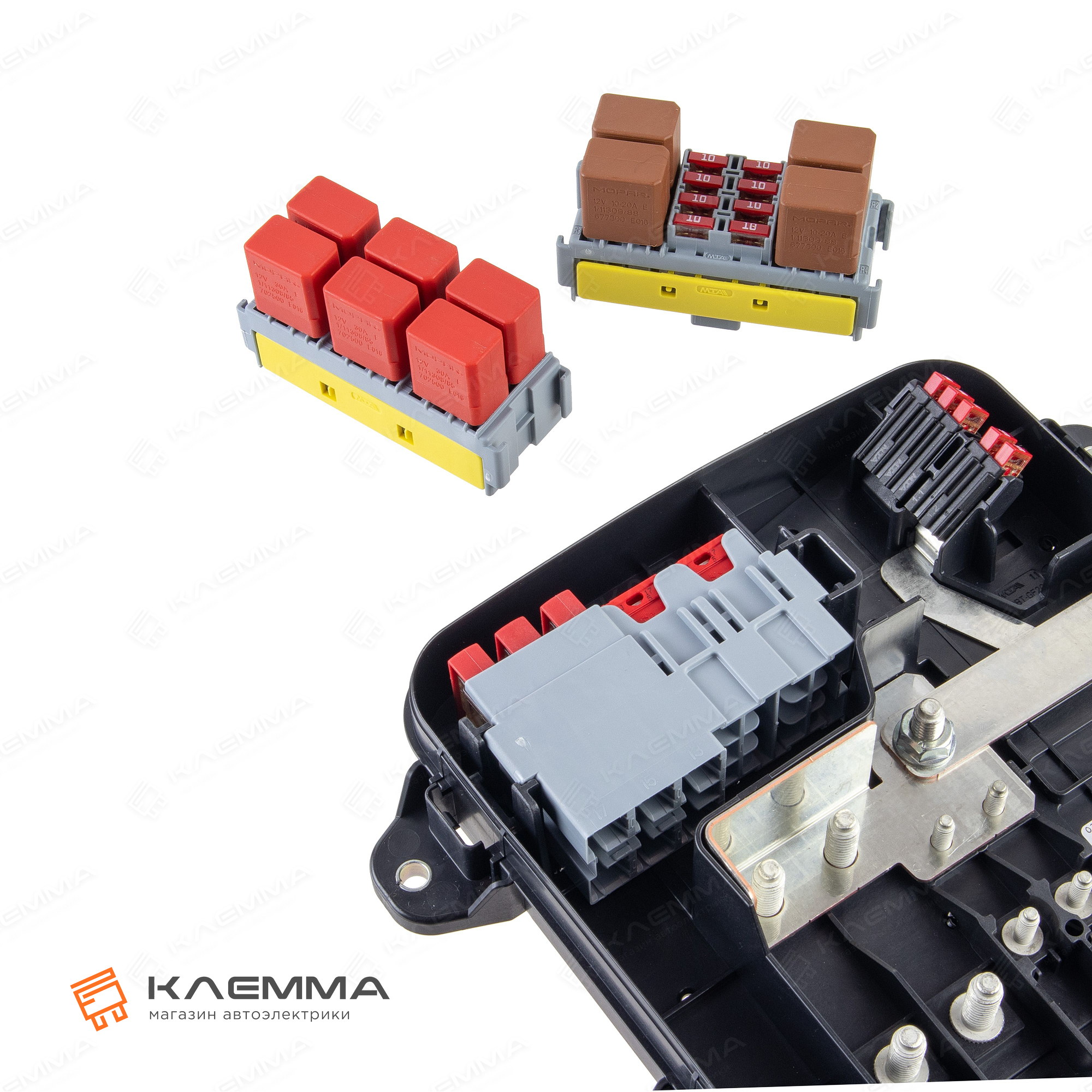

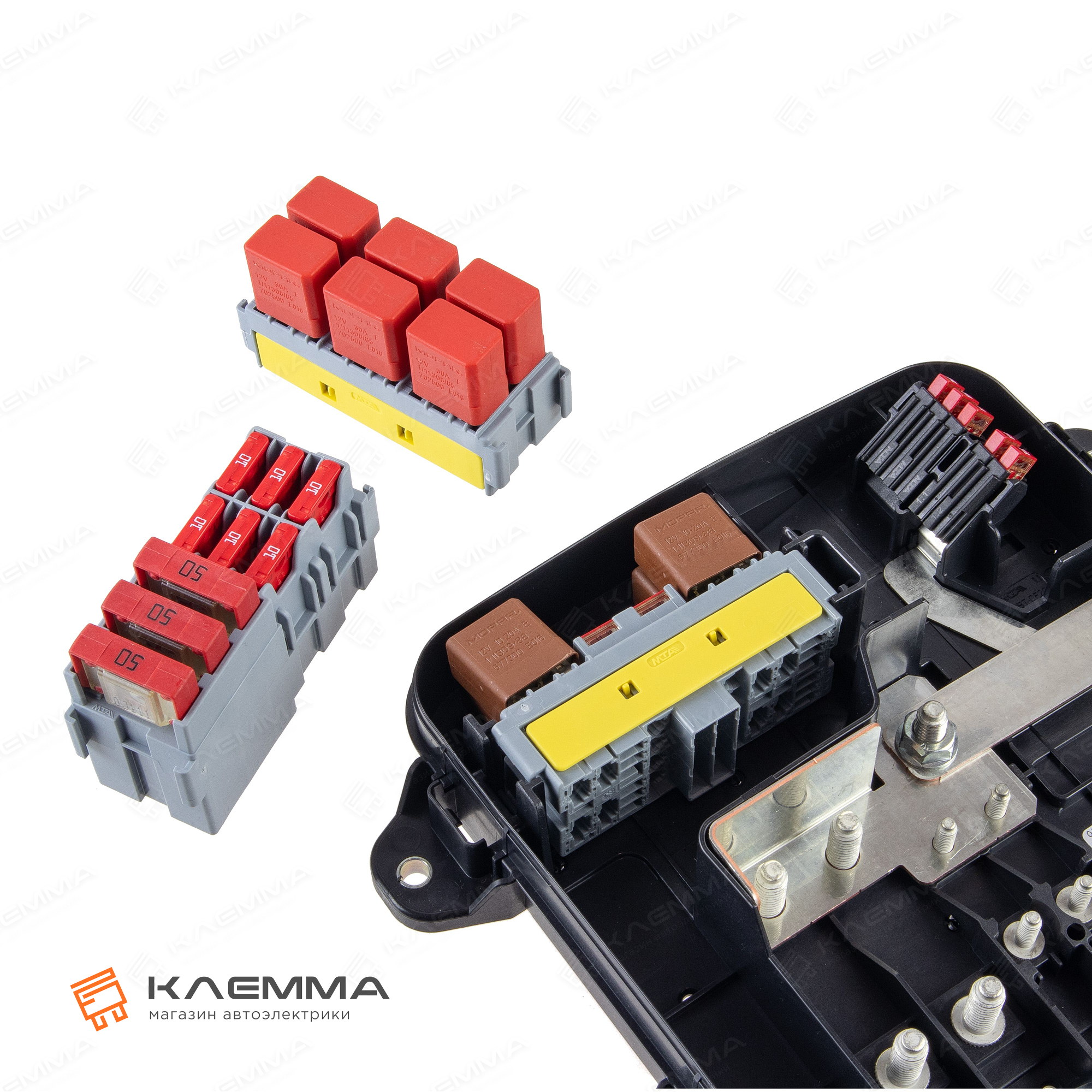

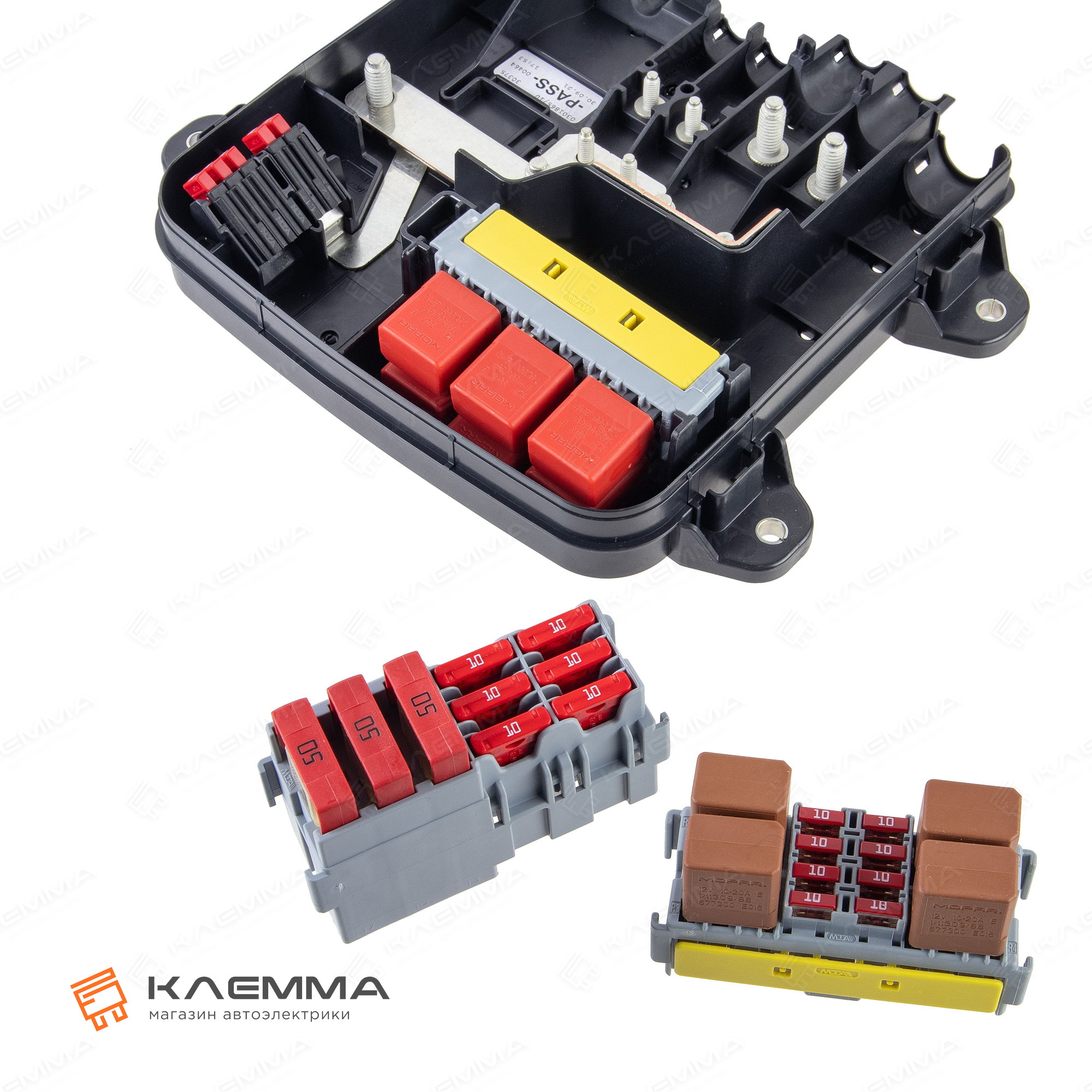

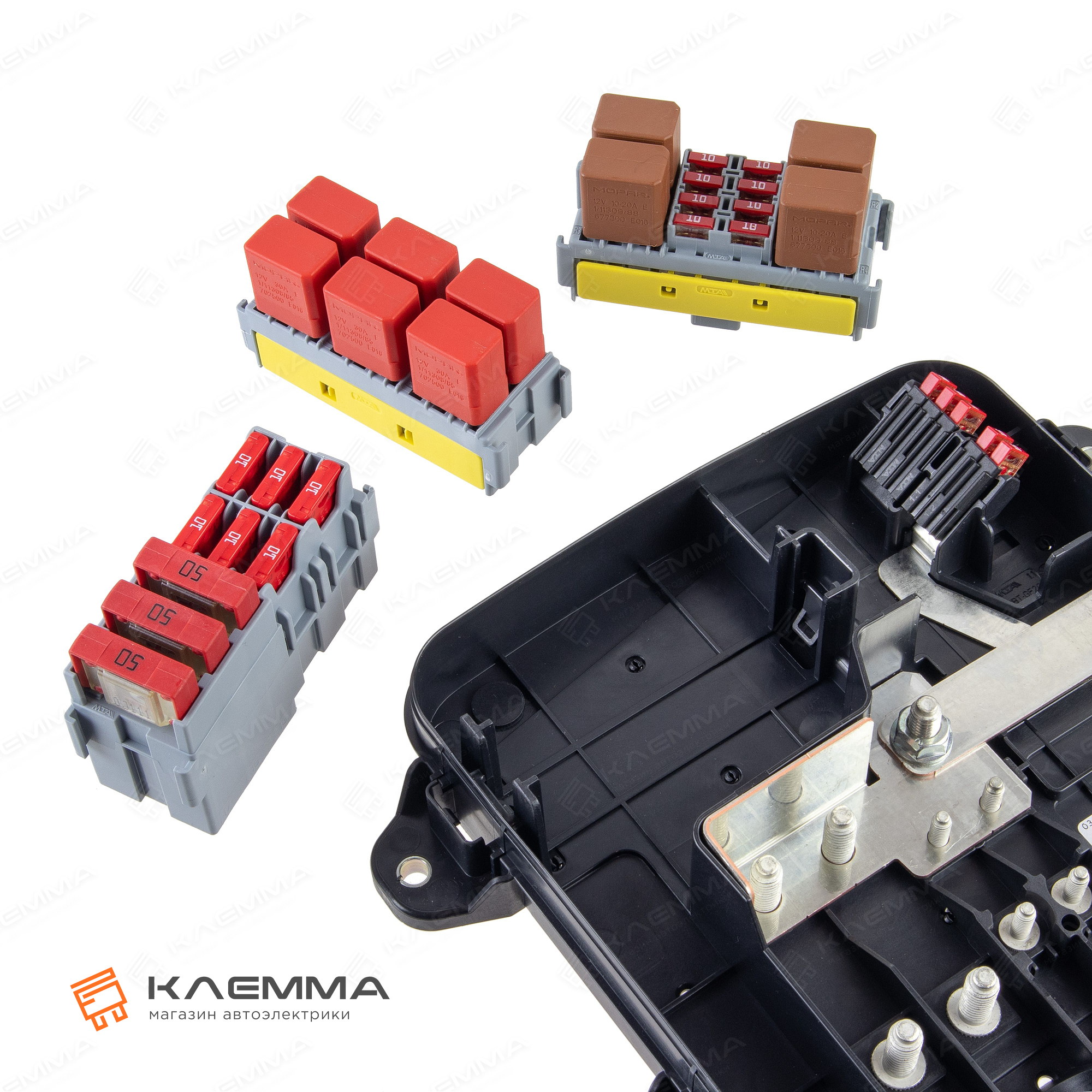

• один модуль реле и/или предохранителей модульной системы MTA.

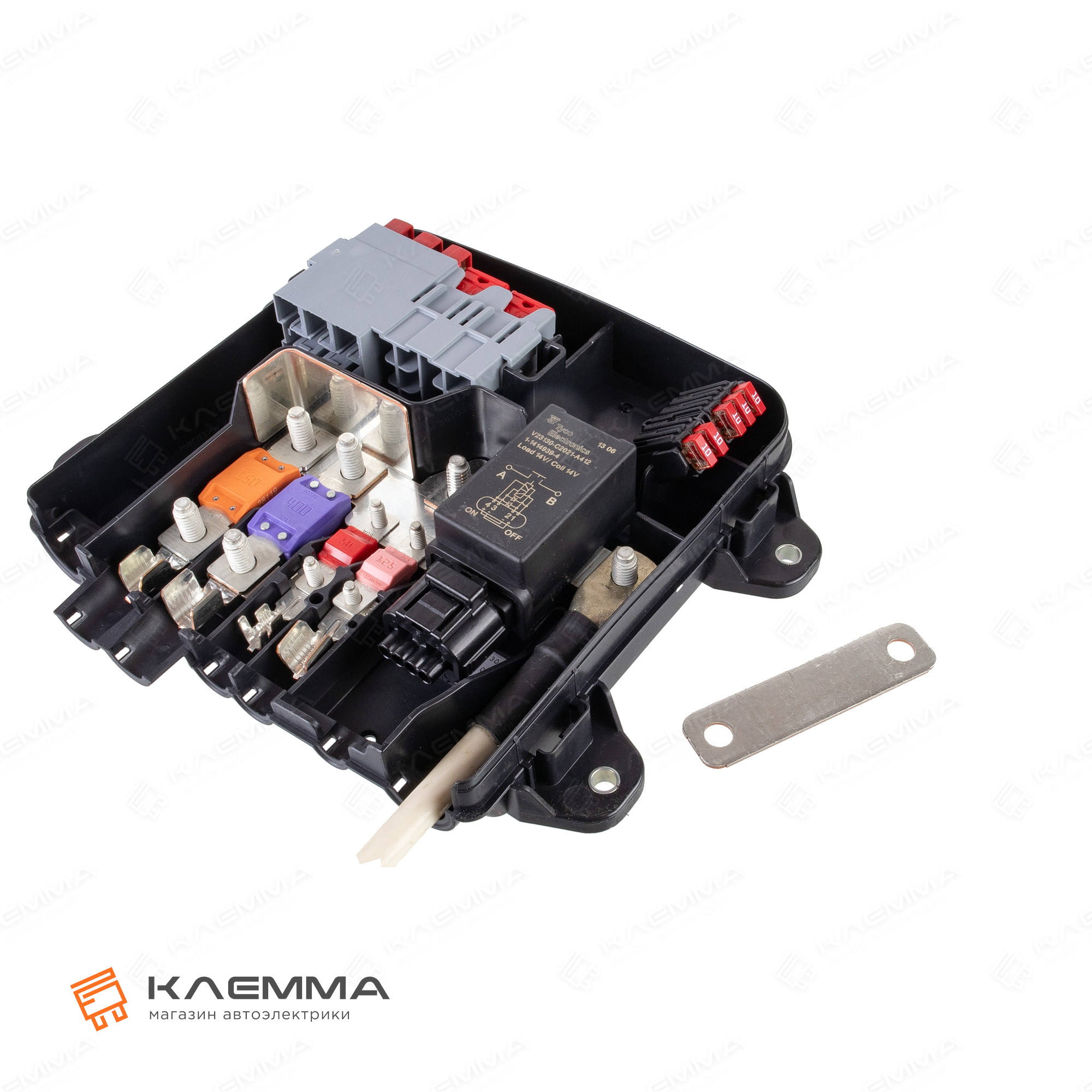

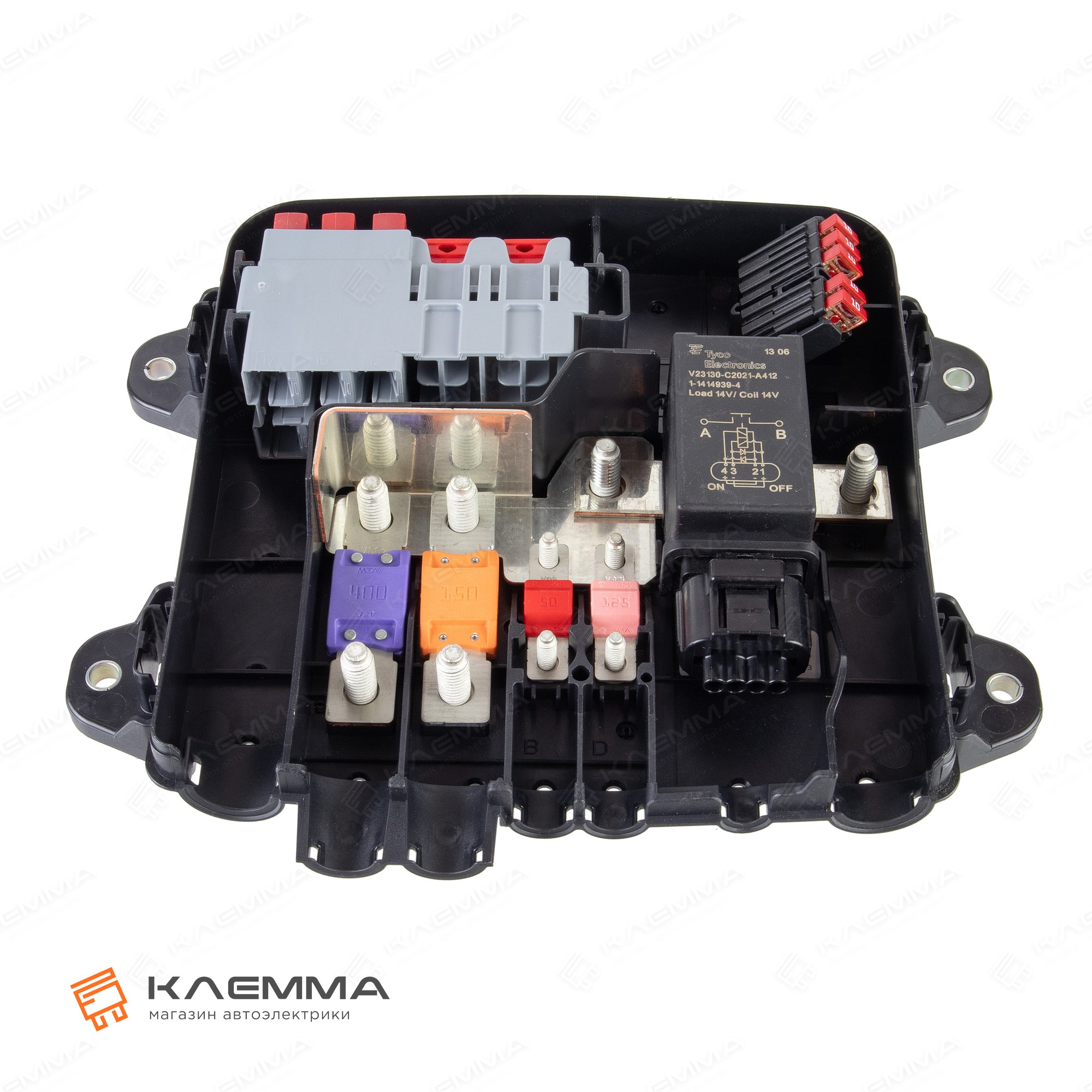

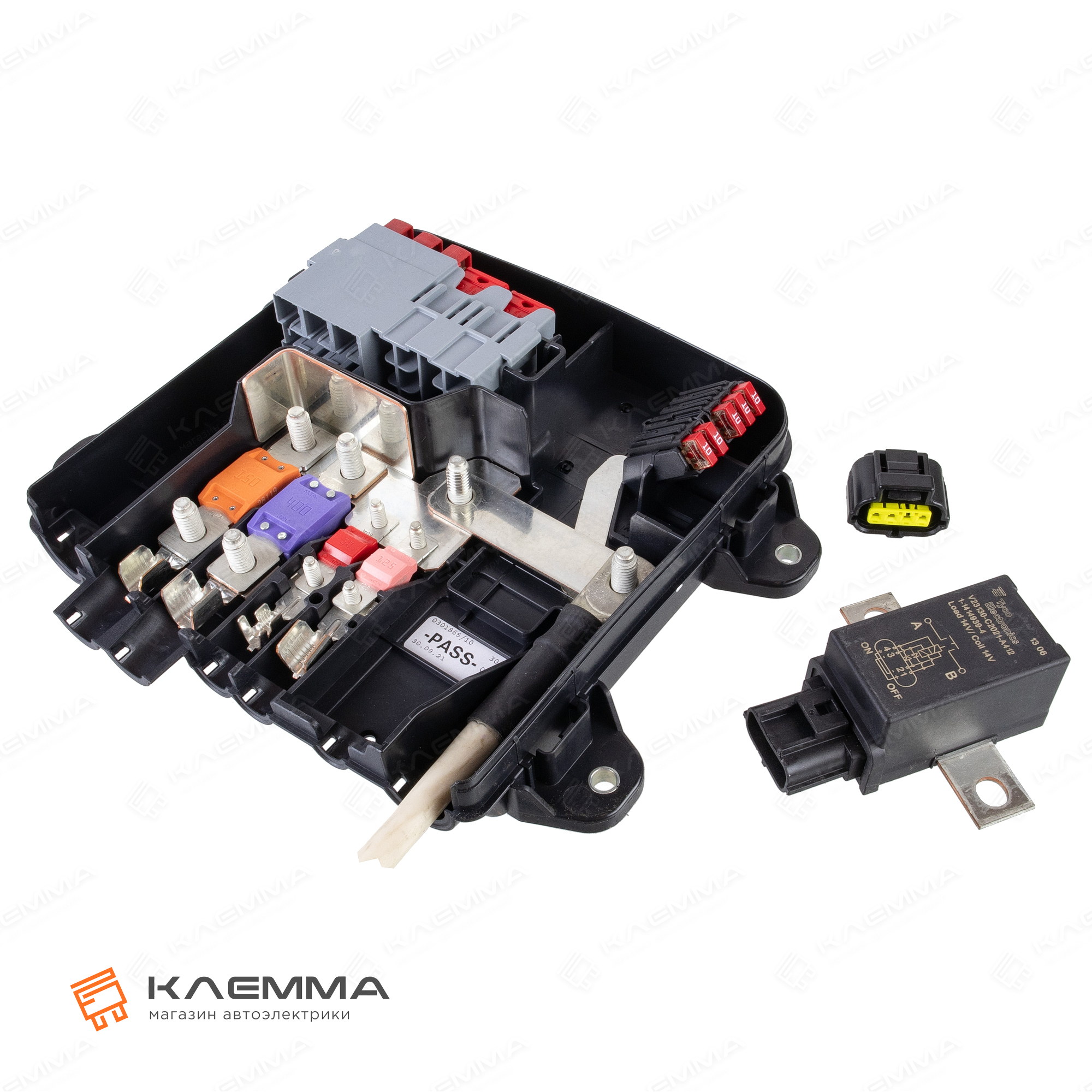

Также допустима установка силового реле на 190 А, устройство монтируется в разрыв плюсового провода (взамен перемычки), и обеспечивает дистанционное отключение коробки от АКБ.

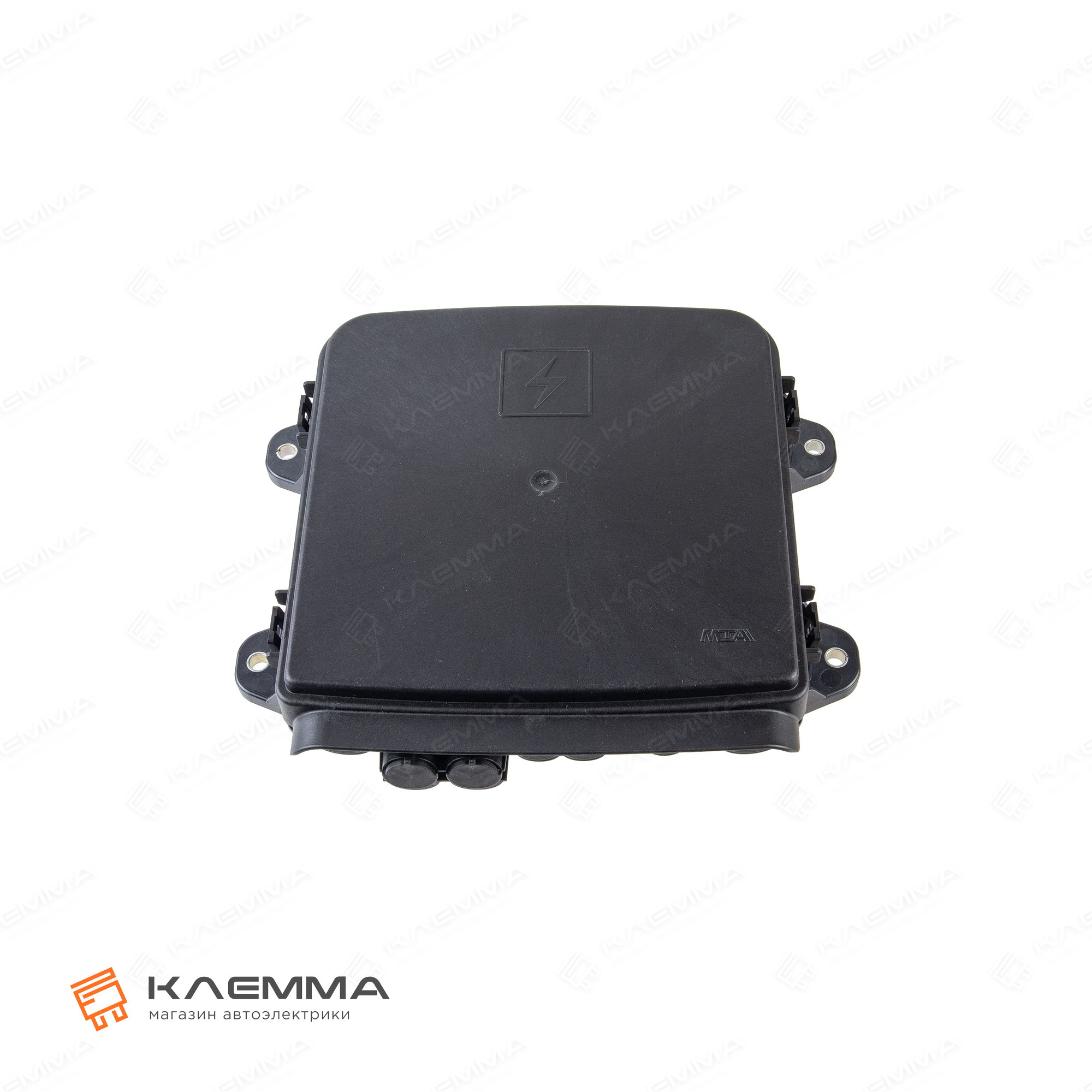

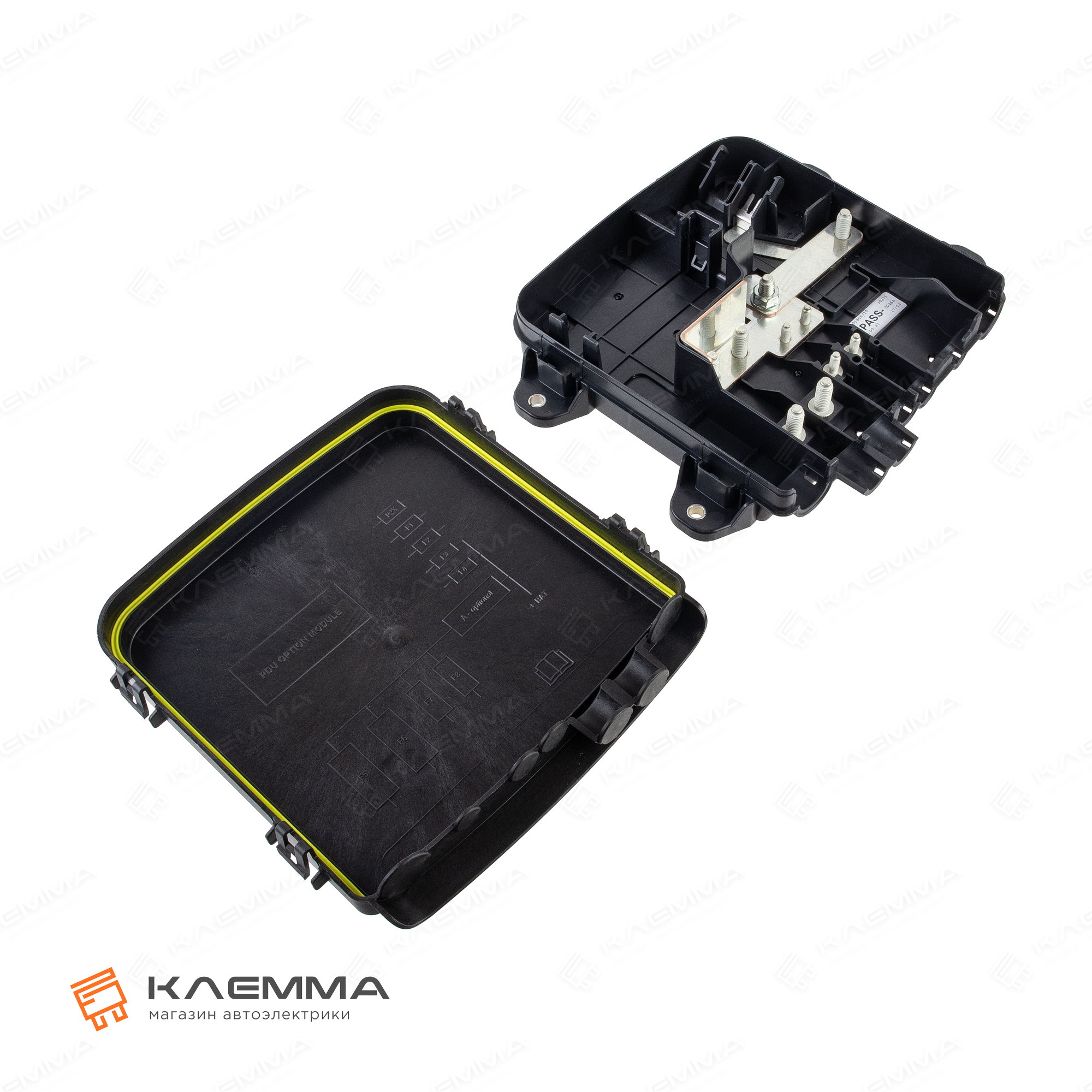

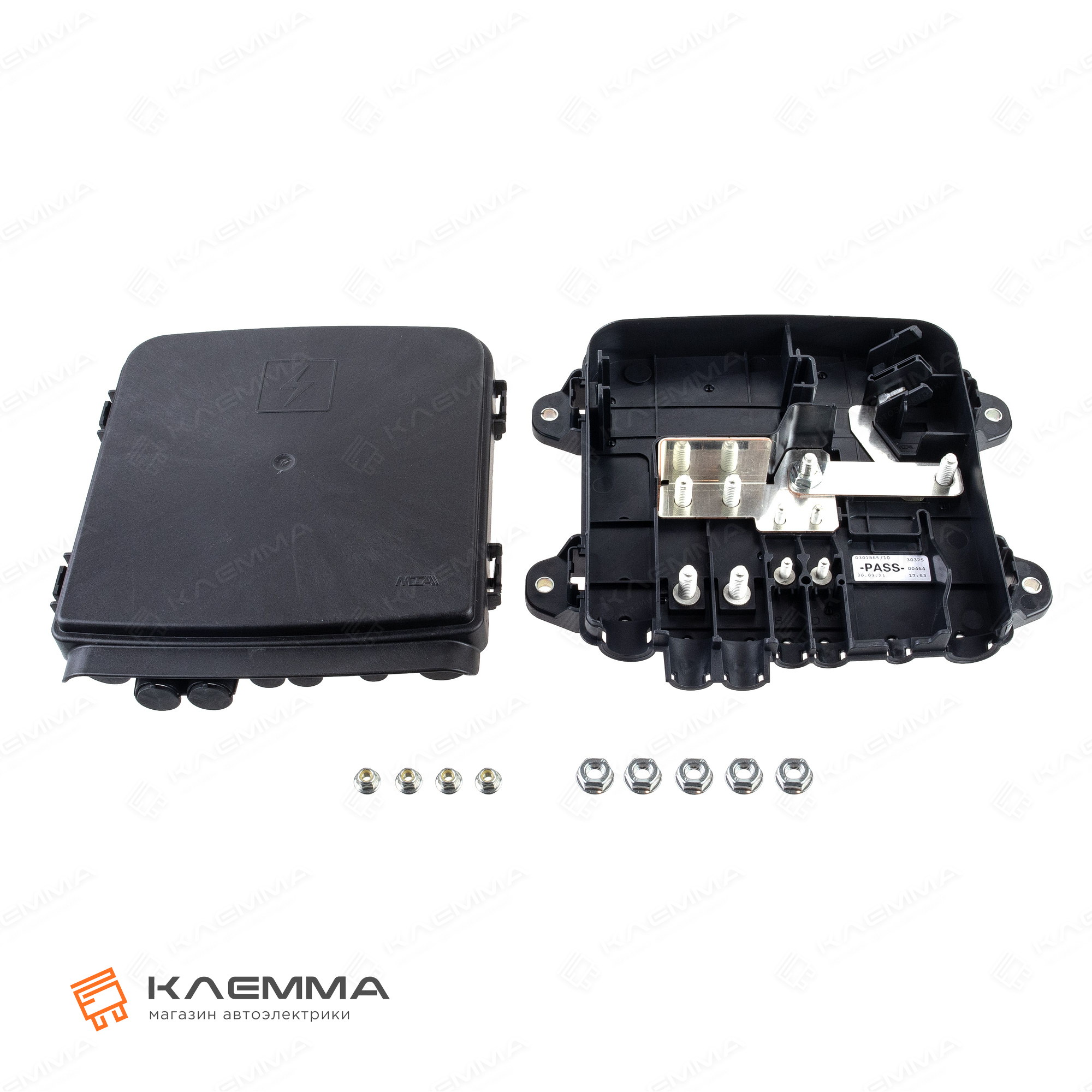

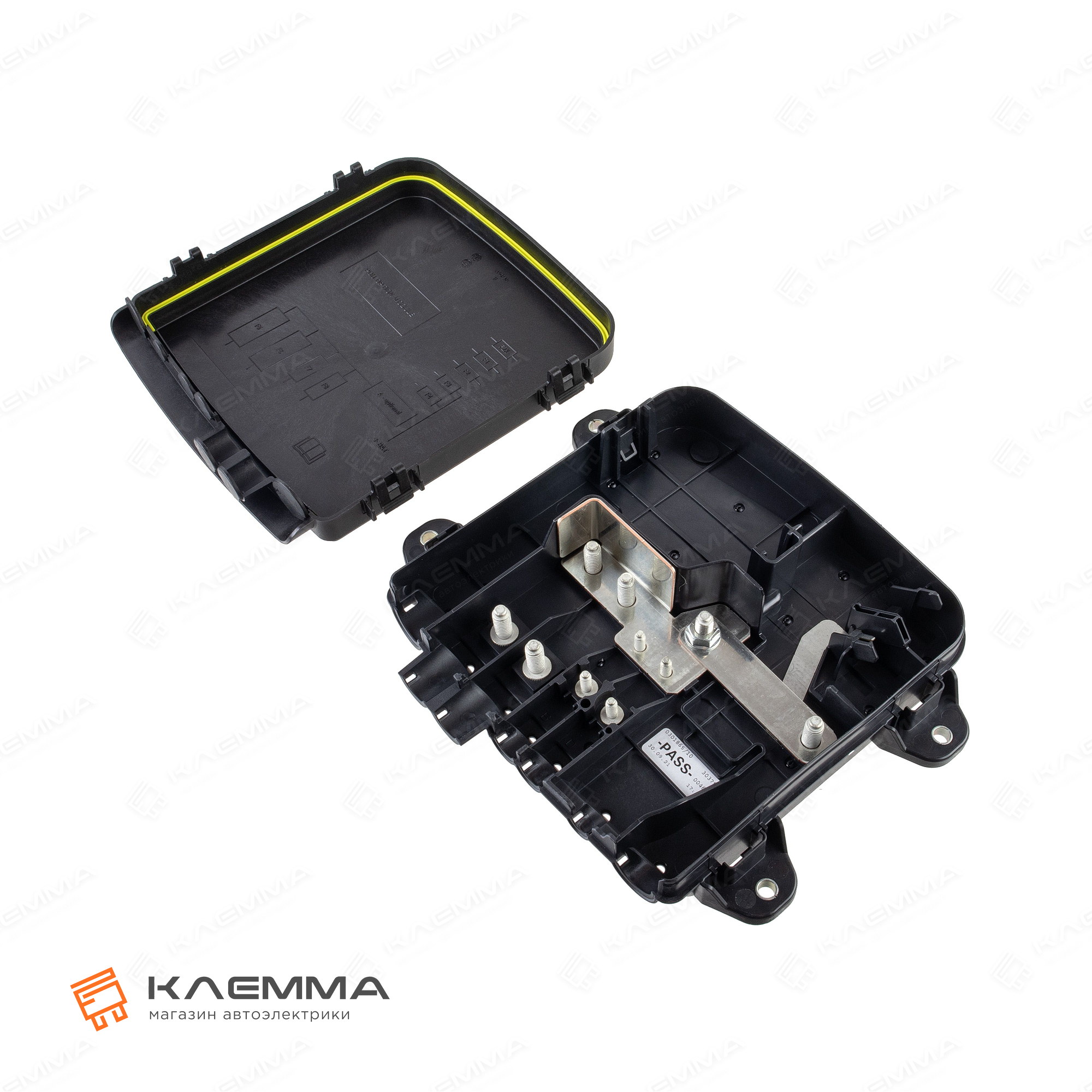

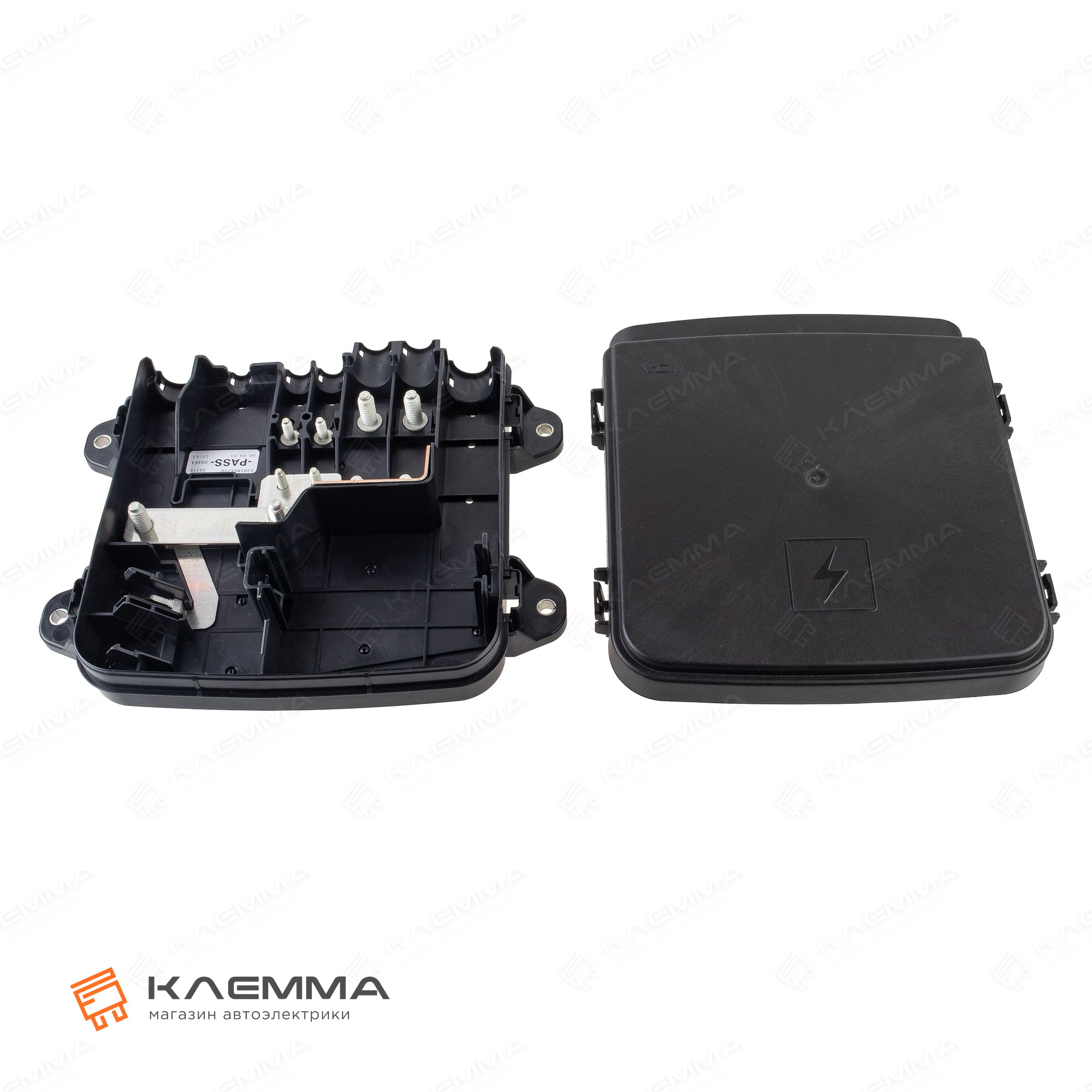

Распределительная коробка выполнена в виде корпуса с крышкой на защелках, которая обеспечивает защиту компонентов от негативных воздействий окружающей среды.

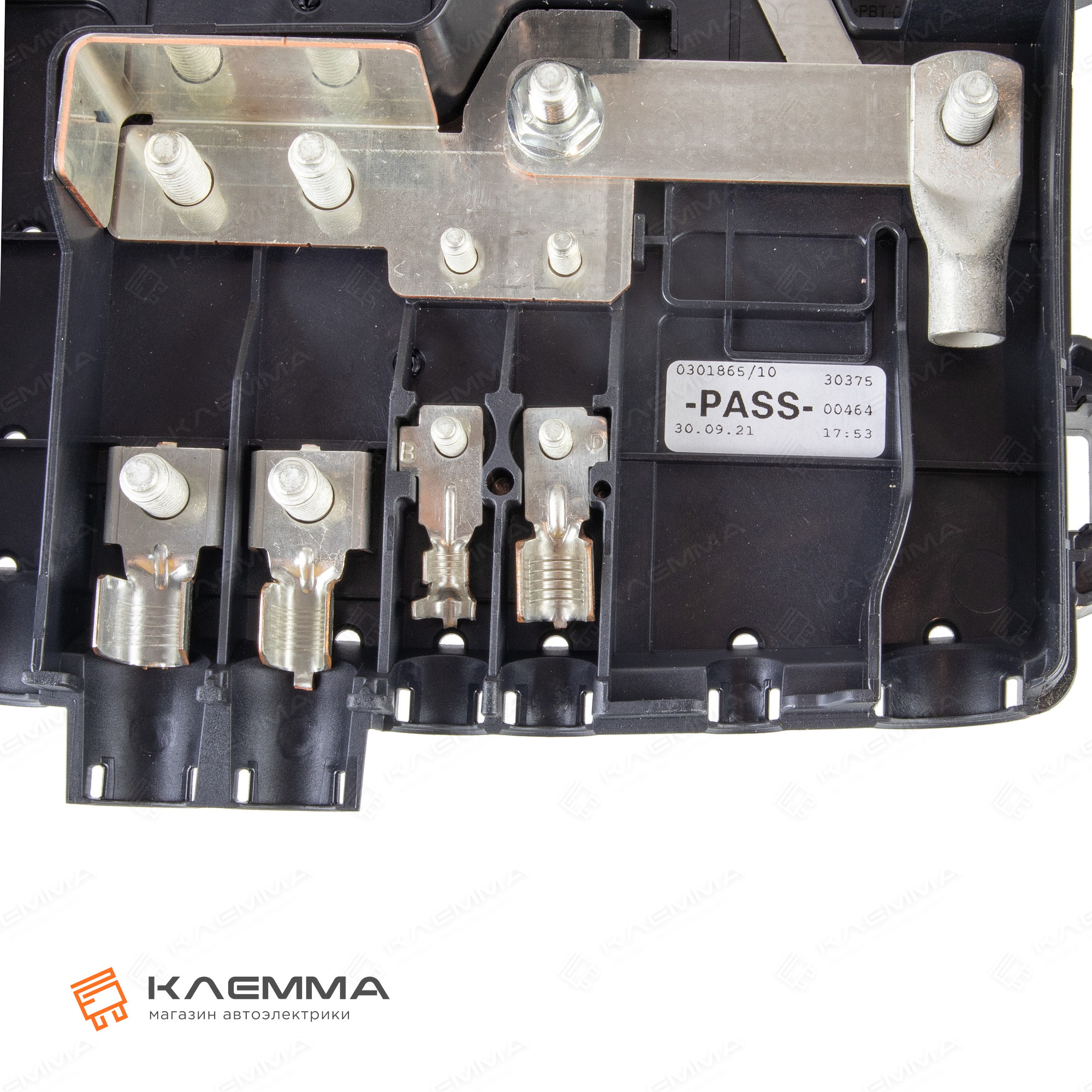

Внутренняя разводка выполнена шиной большого сечения.
Возможность установки модулей позволяет обеспечить такой функционал коробки, который необходим для данного конкретного транспортного средства.

Дополнительные комплектующие (приобретаются отдельно):

• Предохранитель MIDIVAL (MTA) – 2 шт.;
• Предохранители MEGAVAL (MTA) – 2 шт.;
• Предохранитель MINIVAL (MTA) – 5 шт.;
• Держатель предохранителя MINIVAL для блока SML (MTA) – 5 шт.;
• Модуль предохранителей или реле (MTA) – 1 шт. (в соответствии с требуемым функционалом);
• Реле силовое 12В 190А (Tyco Electronics);
• Реле силовое 24В 190А (Tyco Electronics).

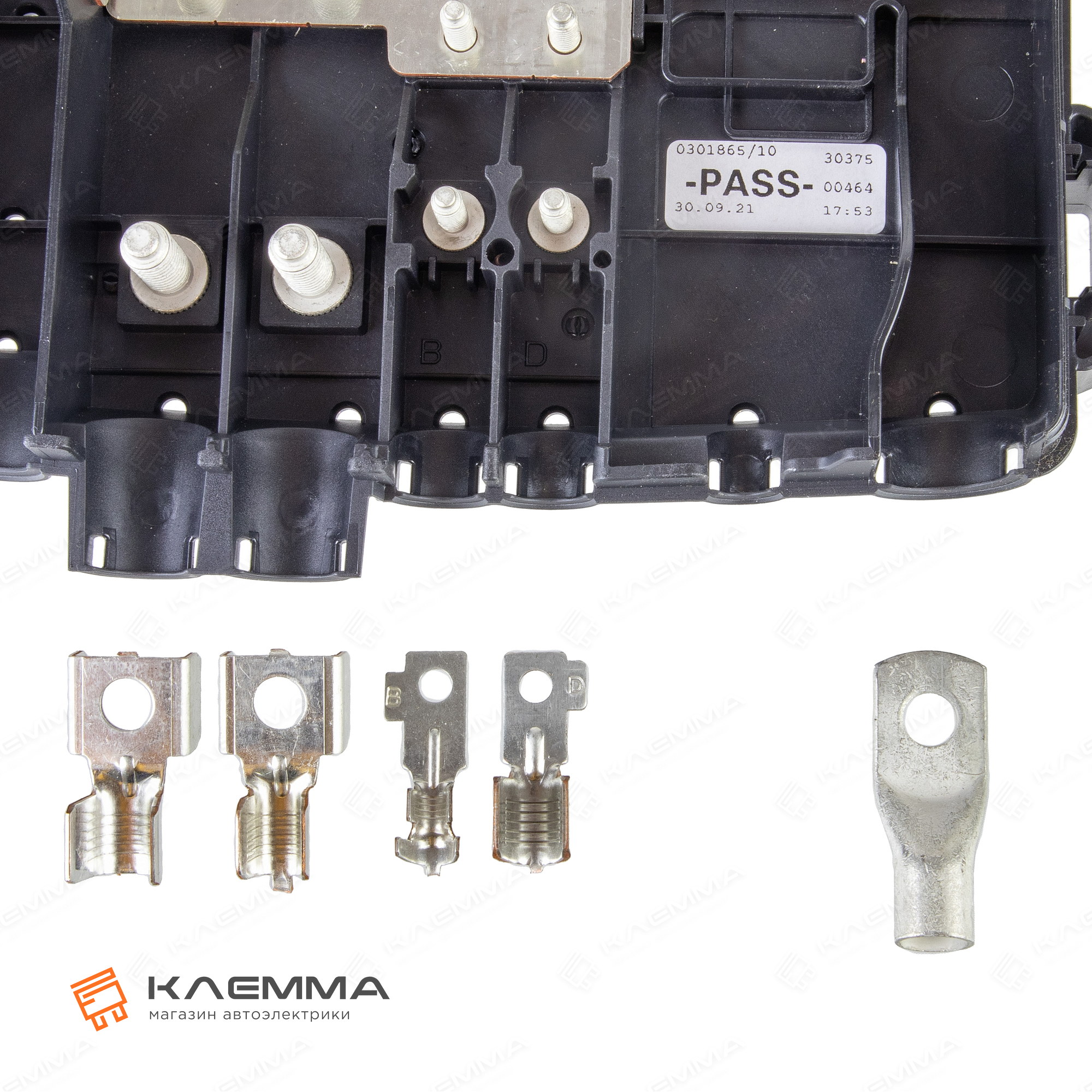

Клеммы для соединения:
для предохранителей MIDIVAL

• Клемма неизолированная кольцевая MIDI M5 POL B (MTA) – 1 шт.
• Клемма неизолированная кольцевая MIDI M5 POL D (MTA) – 1 шт.
либо одна универсальная клемма вместо индивидуальных клемм с «ключом»

• Клемма неизолированная кольцевая MIDI UNI M5 (MTA) – 2 шт.

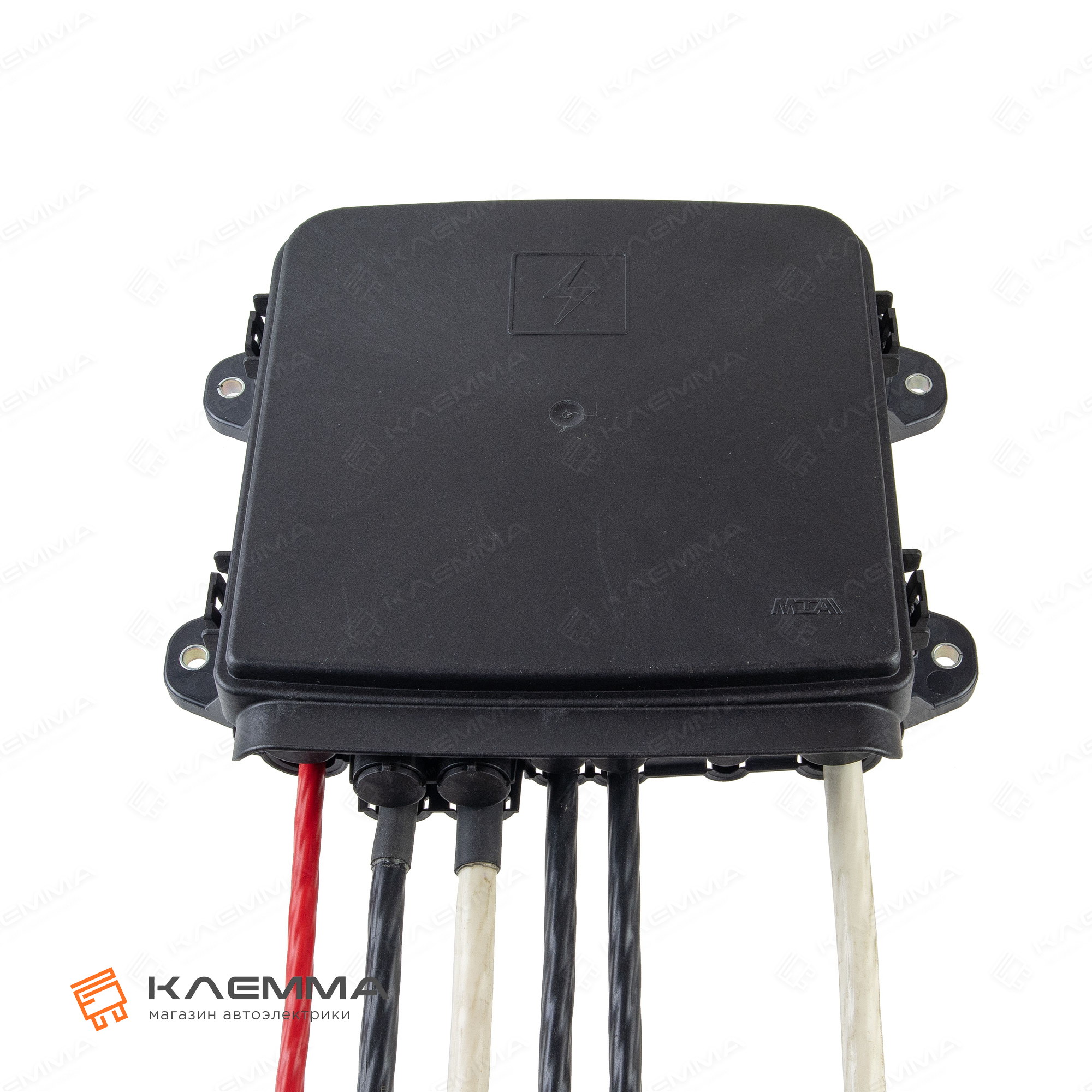

для ввода силового кабеля
• Клемма неизолированная кольцевая TUBOLAR M8 - 1 шт.
для предохранителей MEGAVAL

• Клемма неизолированная кольцевая MEGA M8 (MTA) - 2 шт.;
• возможно использование Клемма неизолированная кольцевая TUBOLAR M8 - 2 шт.
для предохранителей MINIVAL

• Клемма неизолированная MINI F280 (MTA) – 10 шт.

Номинальное напряжение: 12-24 В;
Материал коробки: Полиамид 66 (PA66 GF25);
Материал шин: латунь с оловянным покрытием (CuZn-Sn);

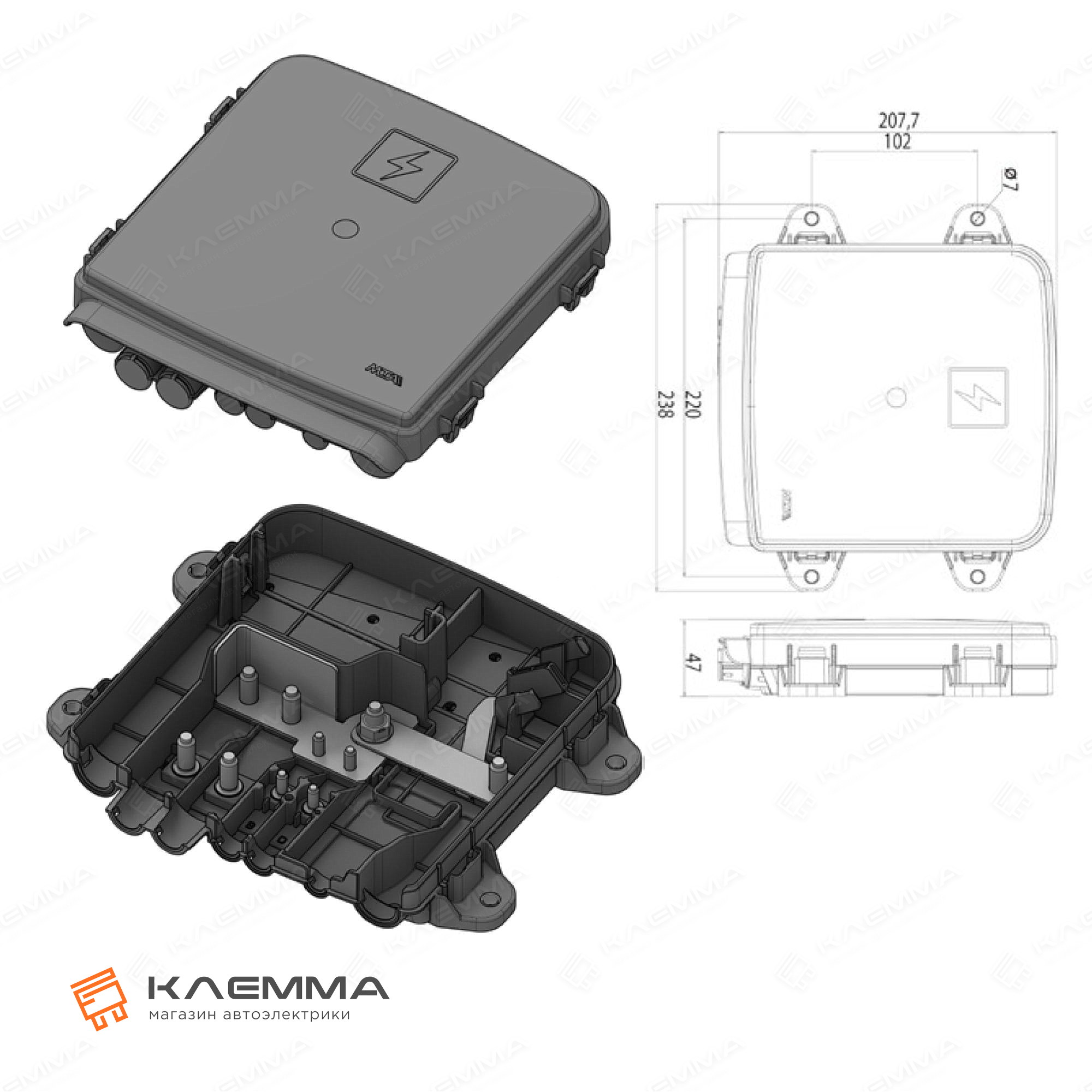

Размер (ДхШхВ, мм): 238,0 х 207,7 х 47,0

Производитель: MTA (Италия)
Артикул: 0301865<
