Монтажная коробка на 4 предохранителя MAXIVAL под разъемы (MTA)
- Описание
- Отзывы
-

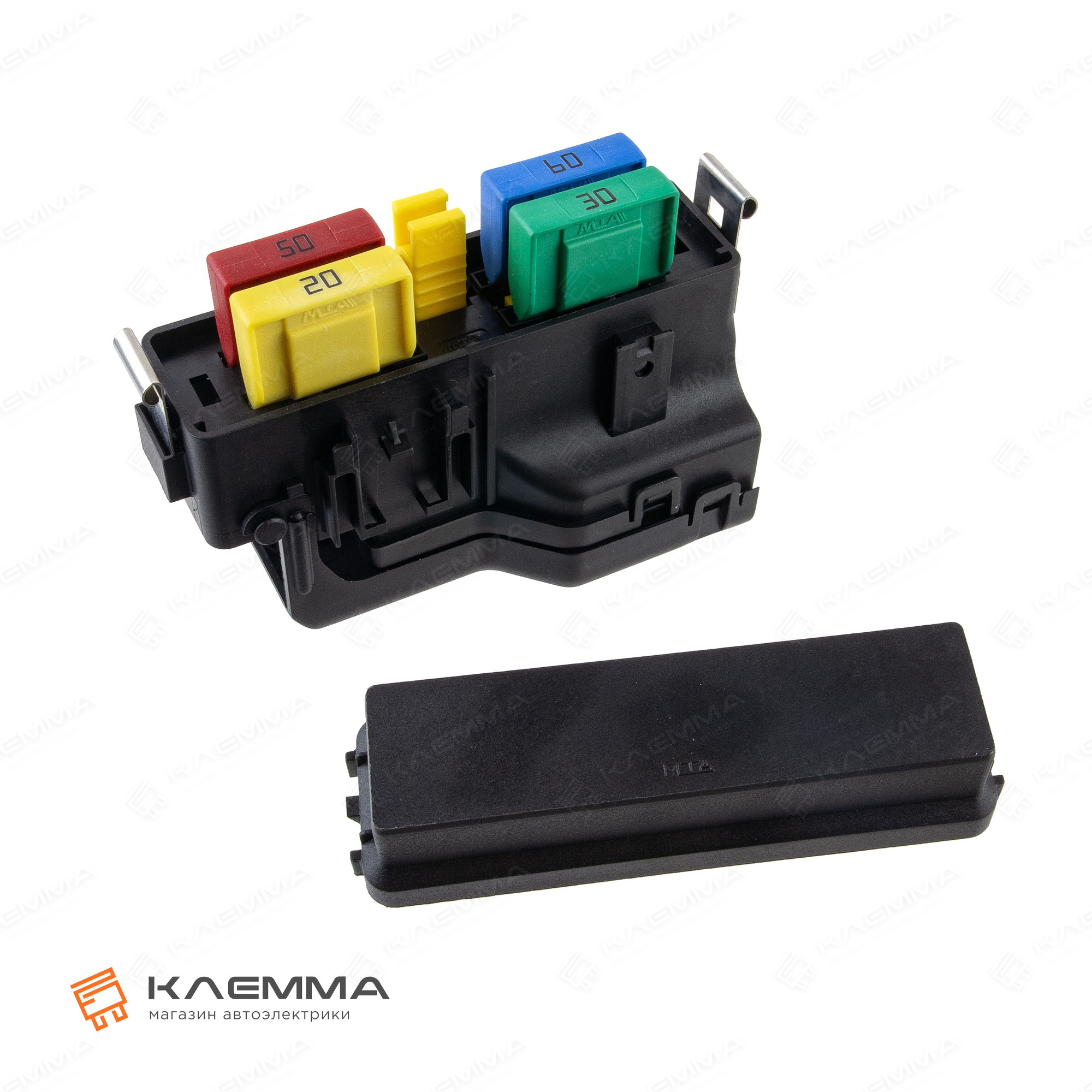

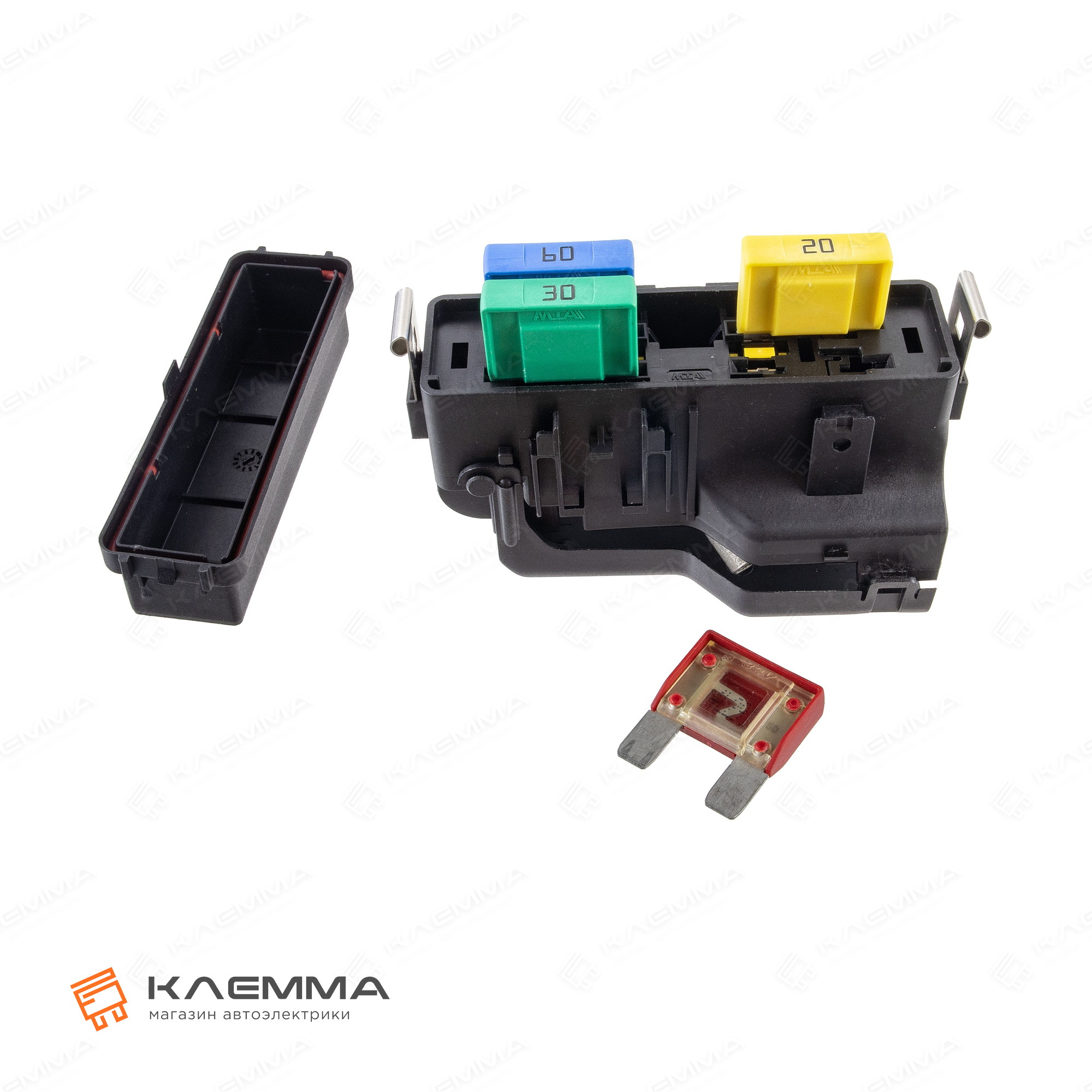

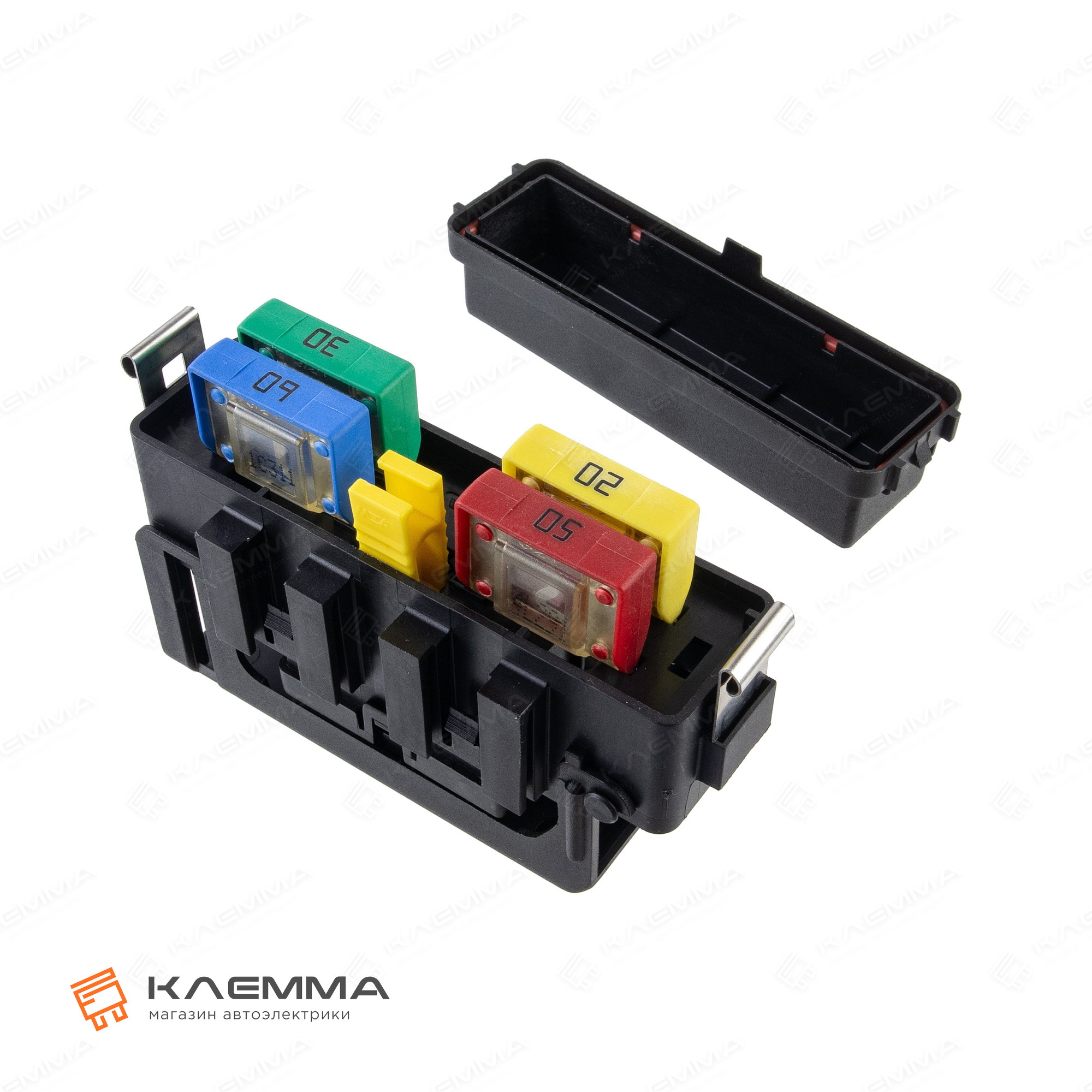

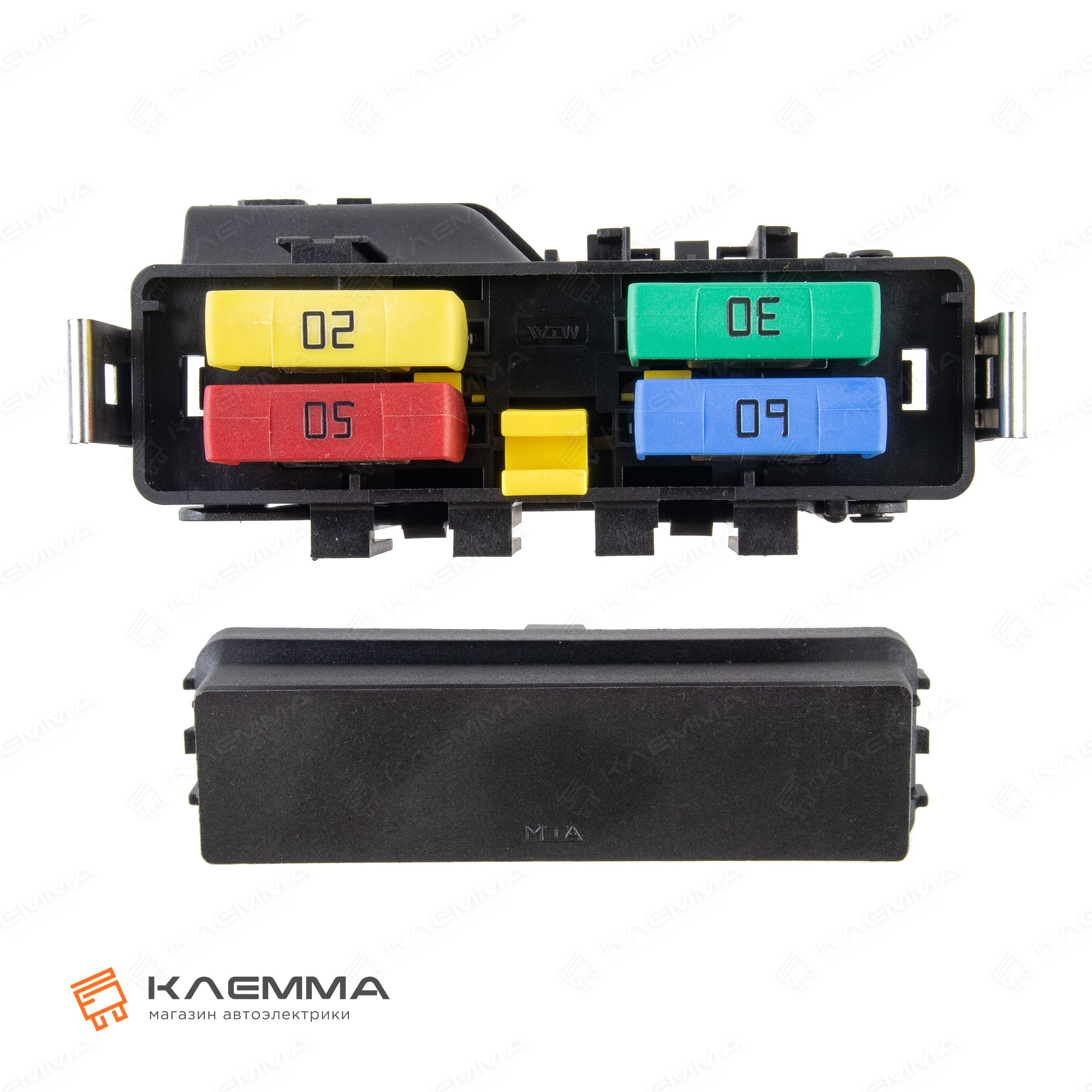

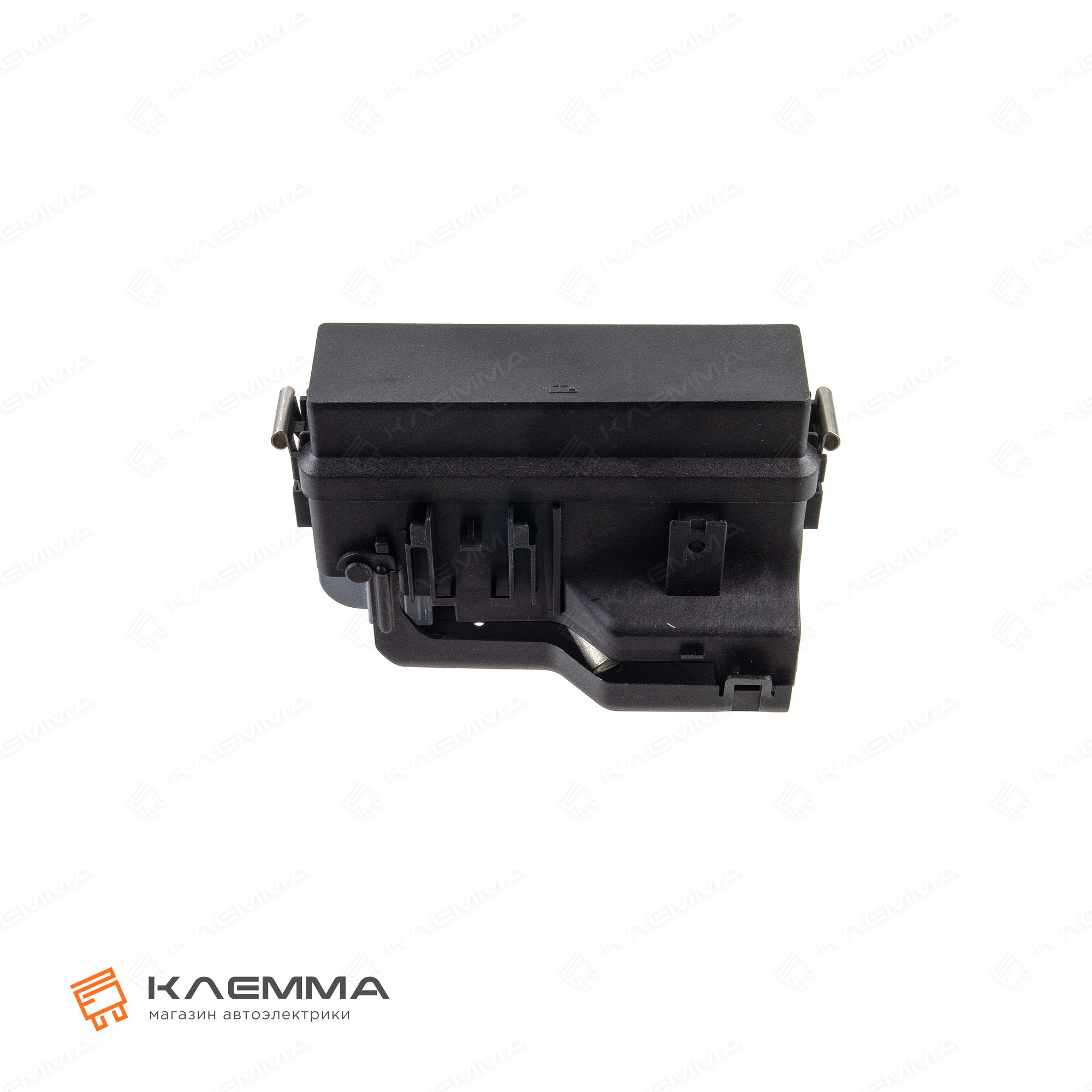

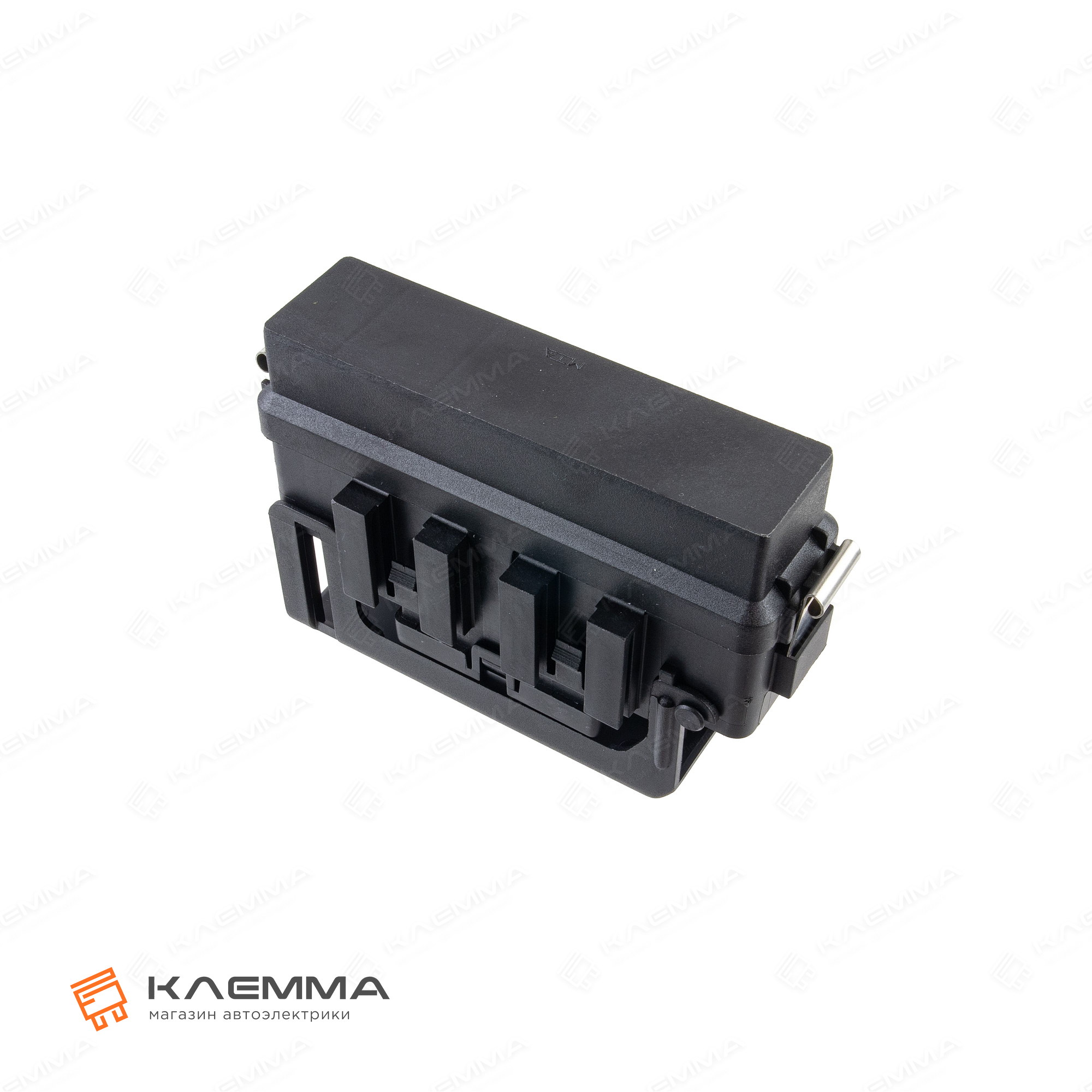

Монтажная коробка на 4 предохранителя MAXIVAL (МТА) с разъемами

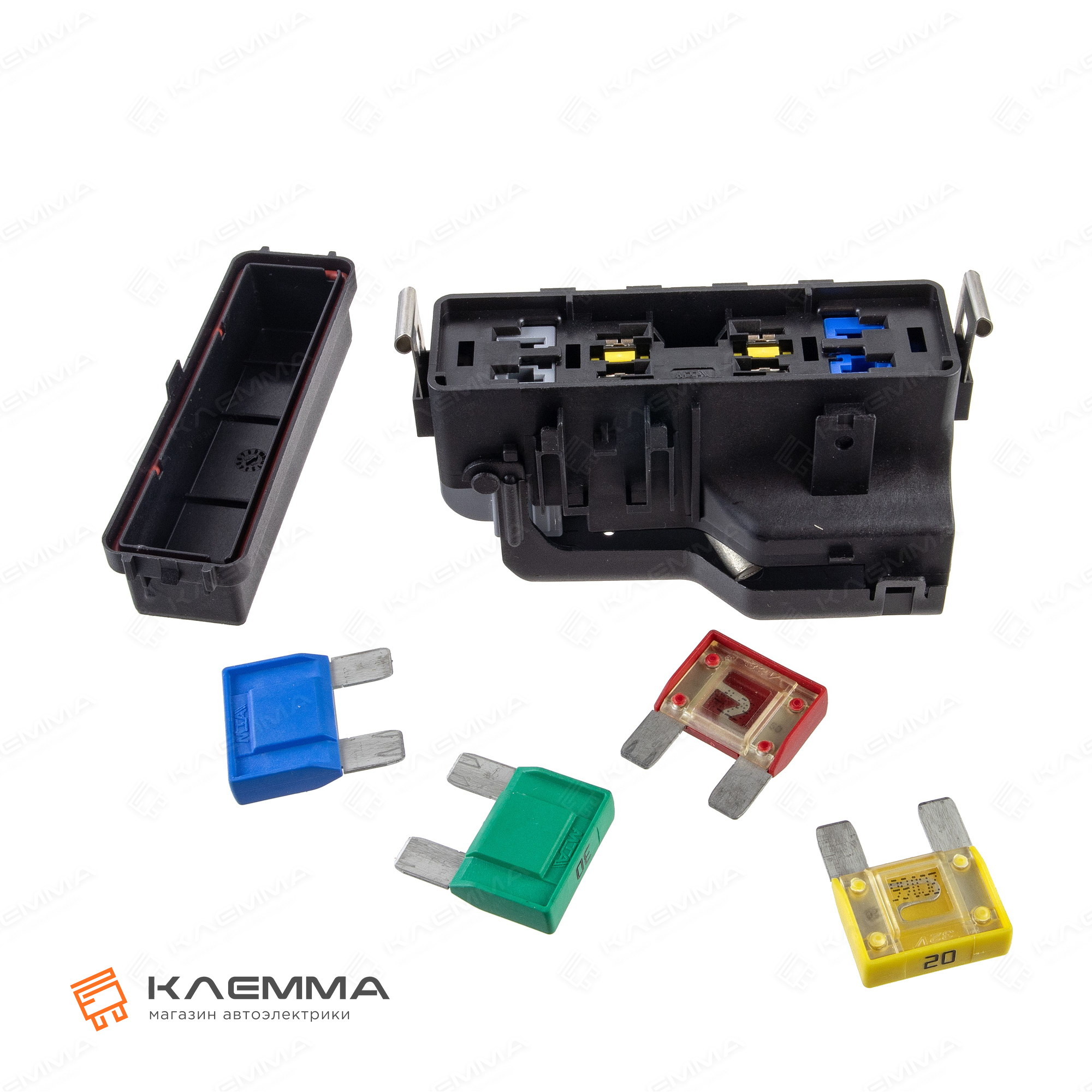

Монтажная коробка под установку 4 предохранителей флажкового типа типоразмера Макси (MAXIVAL) на ток от 20 до 100 ампер.

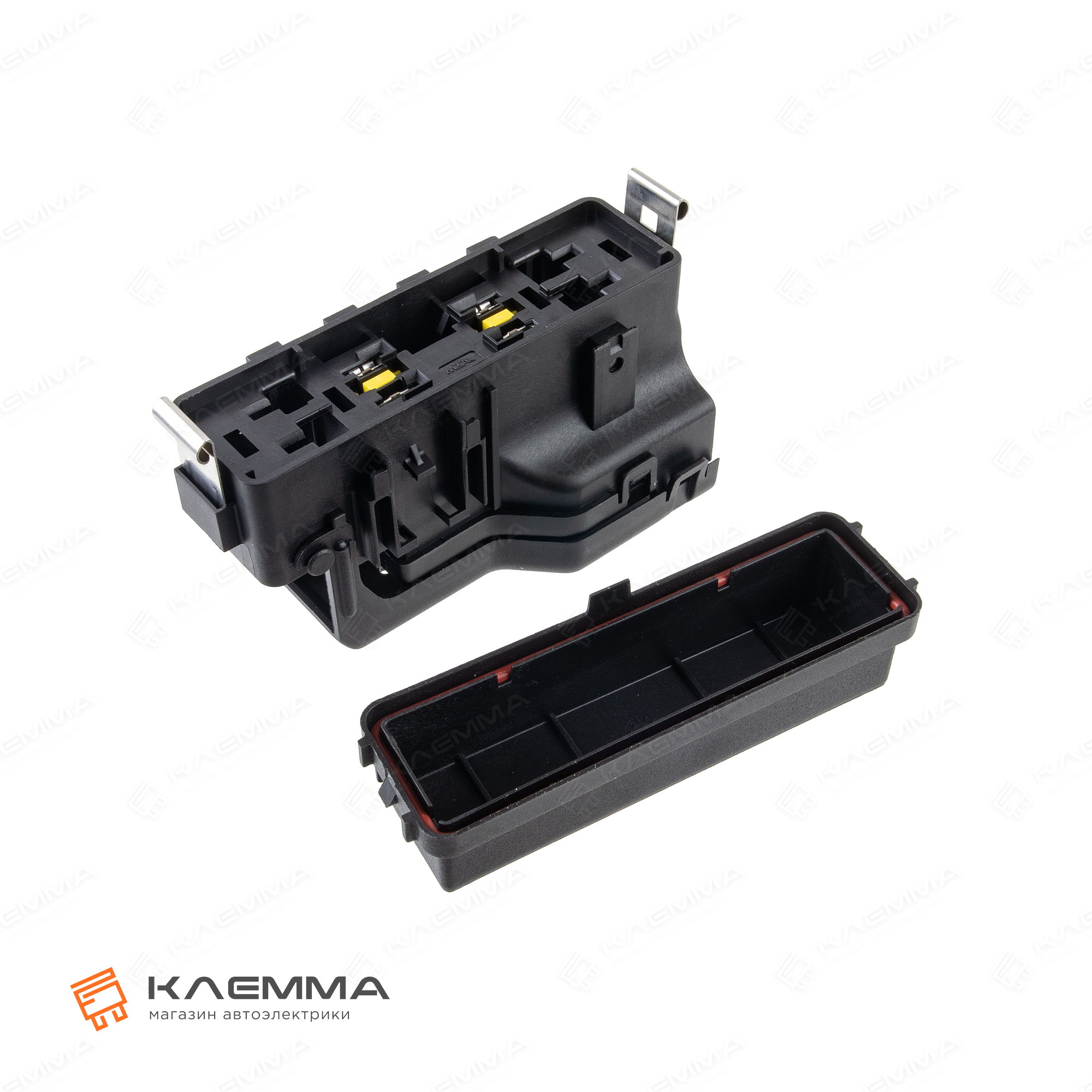

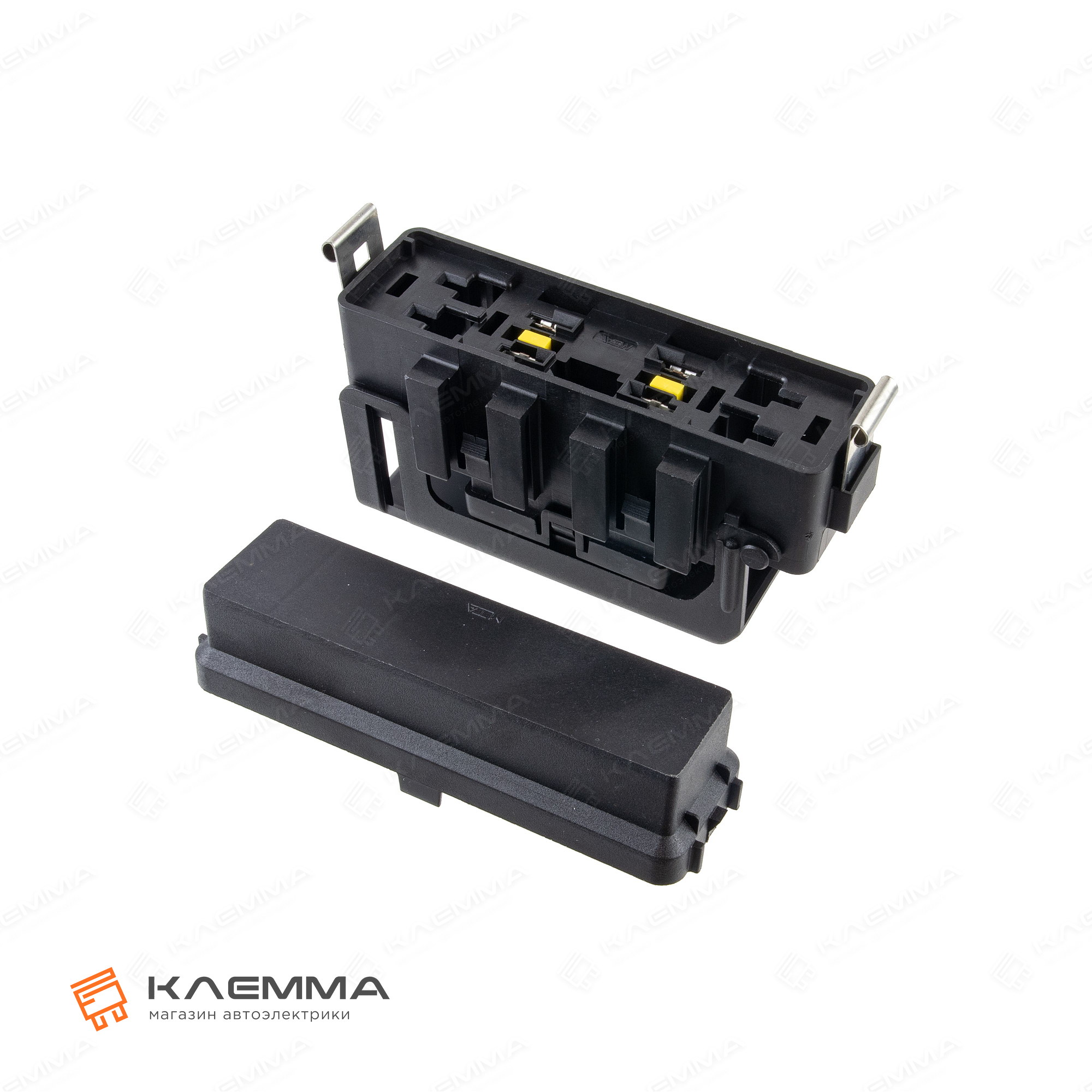

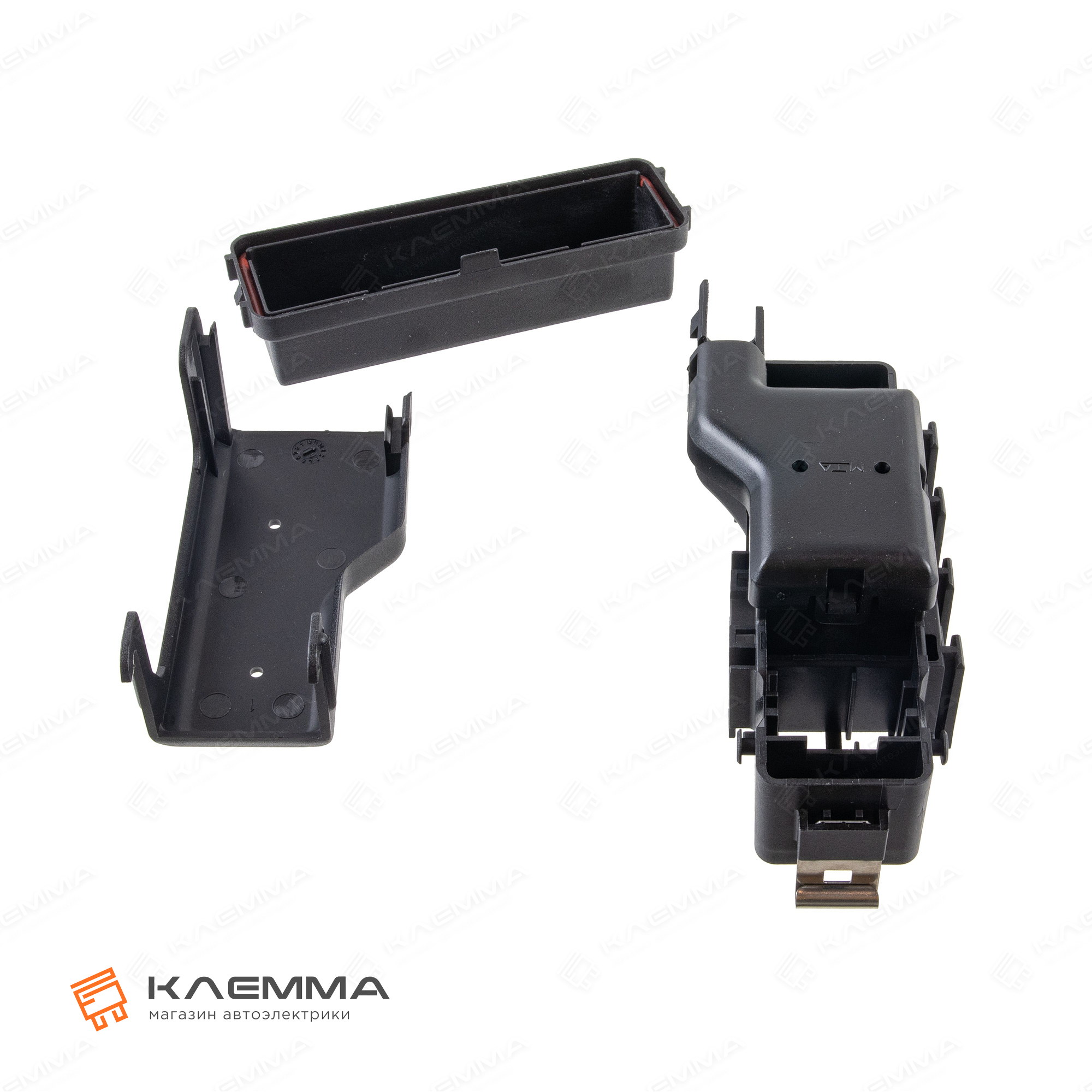

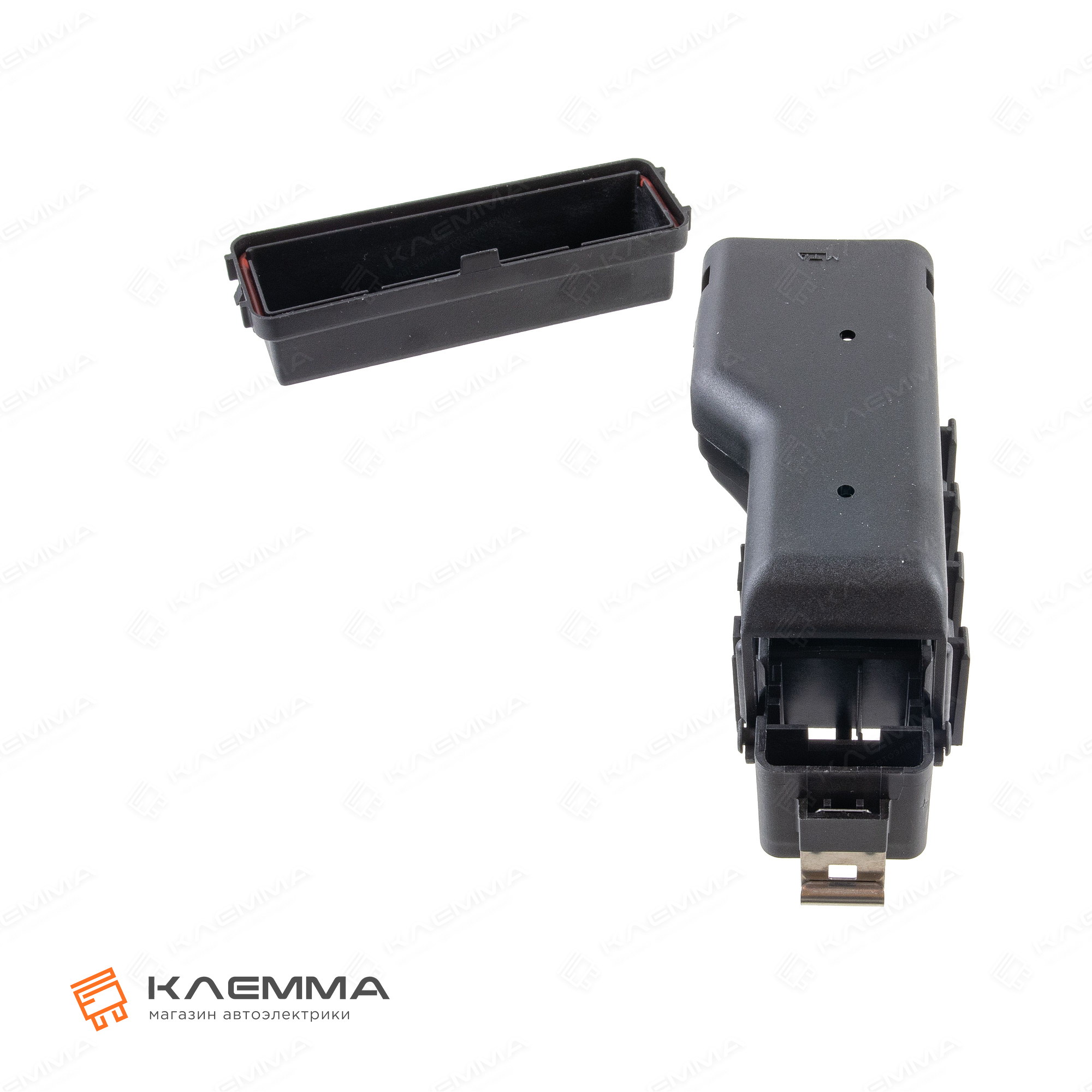

Оснащается крышками на защелках. Верхняя крышка имеет уплотнитель, что обеспечивает герметичность отсека с предохранителями. Нижняя малая крышка закрывает зону ввода силового кабели, что исключает риски короткого замыкания между линией ввода и вывода силовых проводов. Нижняя большая крышка защищает весь нижний отсек с разъемами и проводами от механических воздействий.
Предохранительный блок имеет общую шину для ввода кабеля, который подключается через кольцевой кабельный наконечник с диаметром монтажного отверстия М6 под сечение кабеля до 16 мм2. Кабельный наконечник поставляется в комплекте с гайкой М6 и шайбой.
Вывод проводов к потребителям осуществляется через два двухконтактных силовых разъема серии POWER, с клеммами MAXI типоразмера 8,0 мм. Клемма дополнительно фиксируется в корпусе разъема вторичными замками, для исключения вероятности самопроизвольного извлечения клеммы в процессе агрессивной эксплуатации. Разъемы имеют свой фиксатор для надежного крепления в корпусе монтажного блока. Разъемы с клеммами приобретаются отдельно в зависимости от необходимого сечения провода.
Монтаж блока предохранителей производится с помощью двух кронштейнов с монтажными отверстиями 8,5 мм.
На корпусе монтажного блока предусмотрена система фиксации для дополнительных комплектующих, таких как одиночные держатели реле и предохранителей из линейки МТА:
- Кронштейн монтажный d=5.5 мм "папа" (MTA) – 1 шт.;
- Держатель предохранителя UNIVAL наборный с фиксирующими крыльями (MTA);
- Держатель предохранителя UNIVAL влагостойкий (MTA) с клеммами;
- Держатель предохранителя MAXIVAL наборный (MTA);
- Держатель предохранителя MAXIVAL влагостойкий (MTA);
- Держатель реле MAXI наборный (MTA) с клеммами;
- Держатель реле MINI наборный (MTA) с клеммами;
- Адаптер для кронштейна монтажного большой (MTA), артикул 0300856;
- Адаптер для кронштейна монтажного малый (MTA), артикул 0300949.

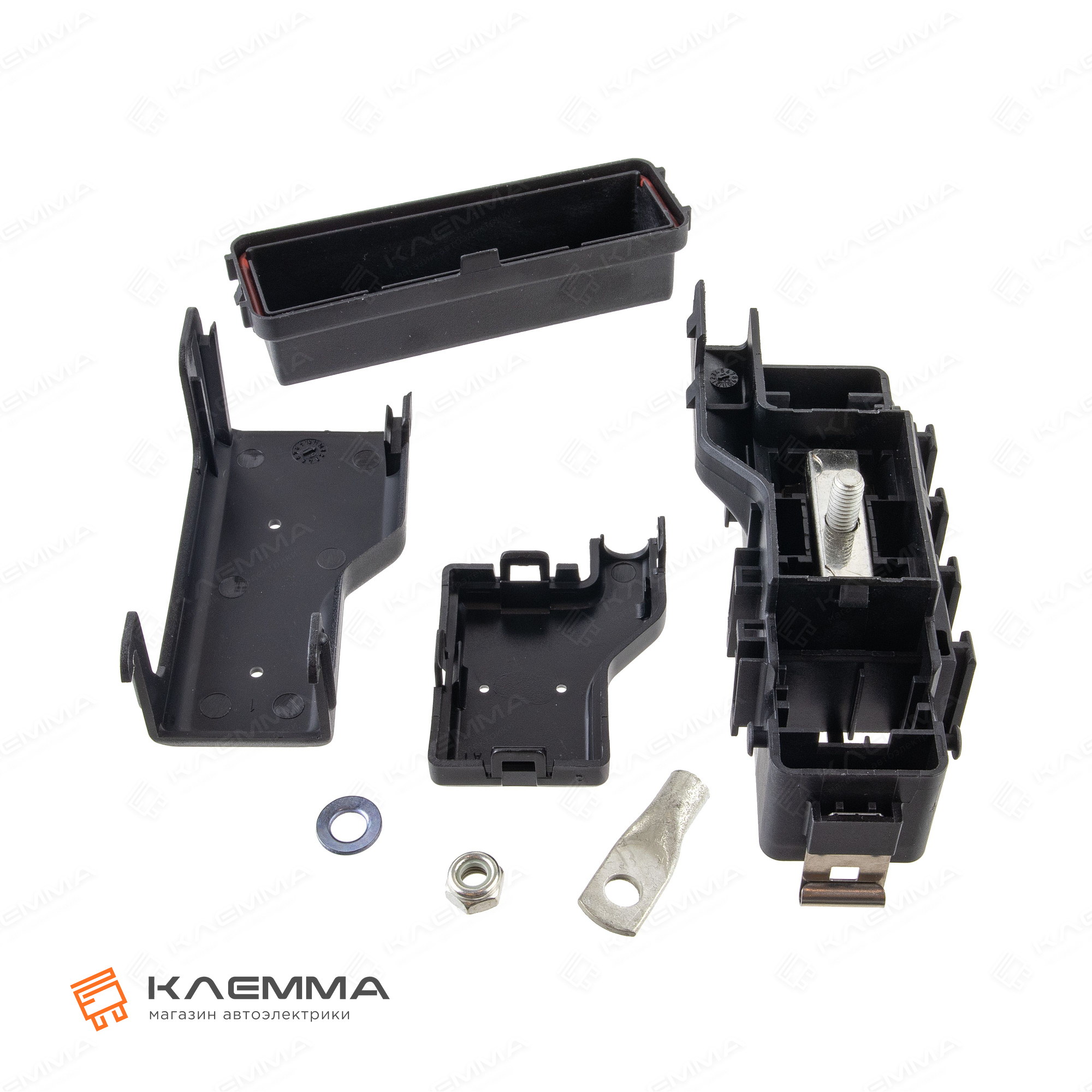

В комплект входит:
- Монтажная коробка с крышками;
- Клемма неизолированная кольцевая TUBOLAR M6 (MTA), под сечение кабеля до 16 мм2 – 1 шт.;
- Вторичный замок разъема силового POWER "мама" (MTA) – 2 шт.;
- Извлекатель предохранителей (MTA).
Дополнительные комплектующие (приобретаются отдельно):
- Предохранители MAXIVAL (MTA);
- Корпус разъема силового 2-контактного POWER "мама" (MTA) без замков: синий – 1 шт.;
- Вторичный замок разъема силового POWER "мама" (MTA) – 2 шт., для разъемов;
- Клемма неизолированная MAXI F800 (MTA) - 4 шт. (по одной на каждый предохранитель), подбирается в соответствии с необходимым сечением провода;
- Монтажный кронштейн типа "мама" 8,5 мм – 2 шт.;
серый – 1 шт.;
или
черный – 2 шт.;
Технические характеристики:
Номинальное напряжение: 12-24 В;
Материал корпуса: полиамид с армированием (PA66 GF25);

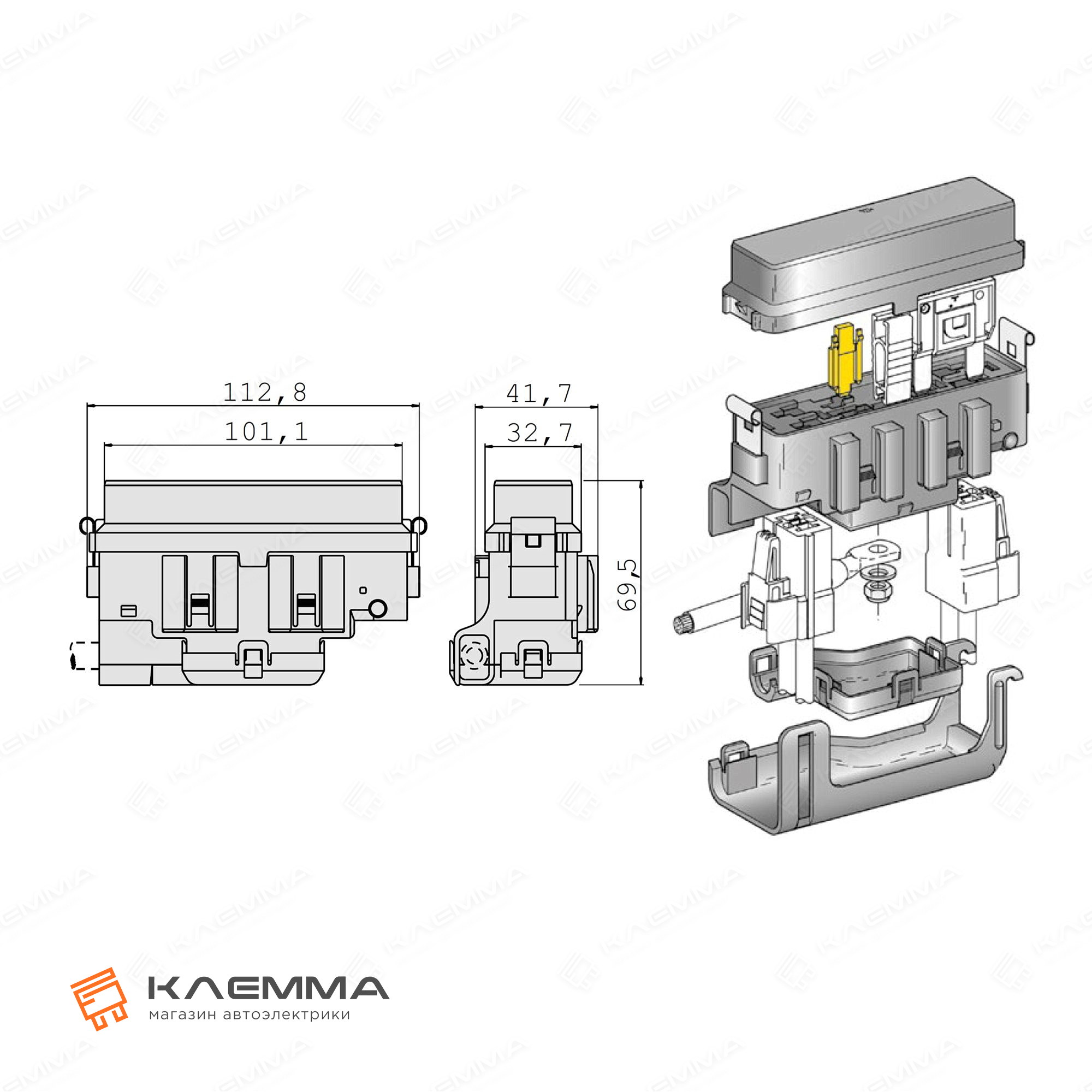

Размер модуля (ДхШхВ, мм): 94,6 х 42,0 х 91,5
Производитель: MTA (Италия)
Артикул: 0100800
