Монтажная коробка на 4 предохранителя MAXIVAL (MTA)

Монтажная коробка на 4 предохранителя MAXIVAL (МТА)

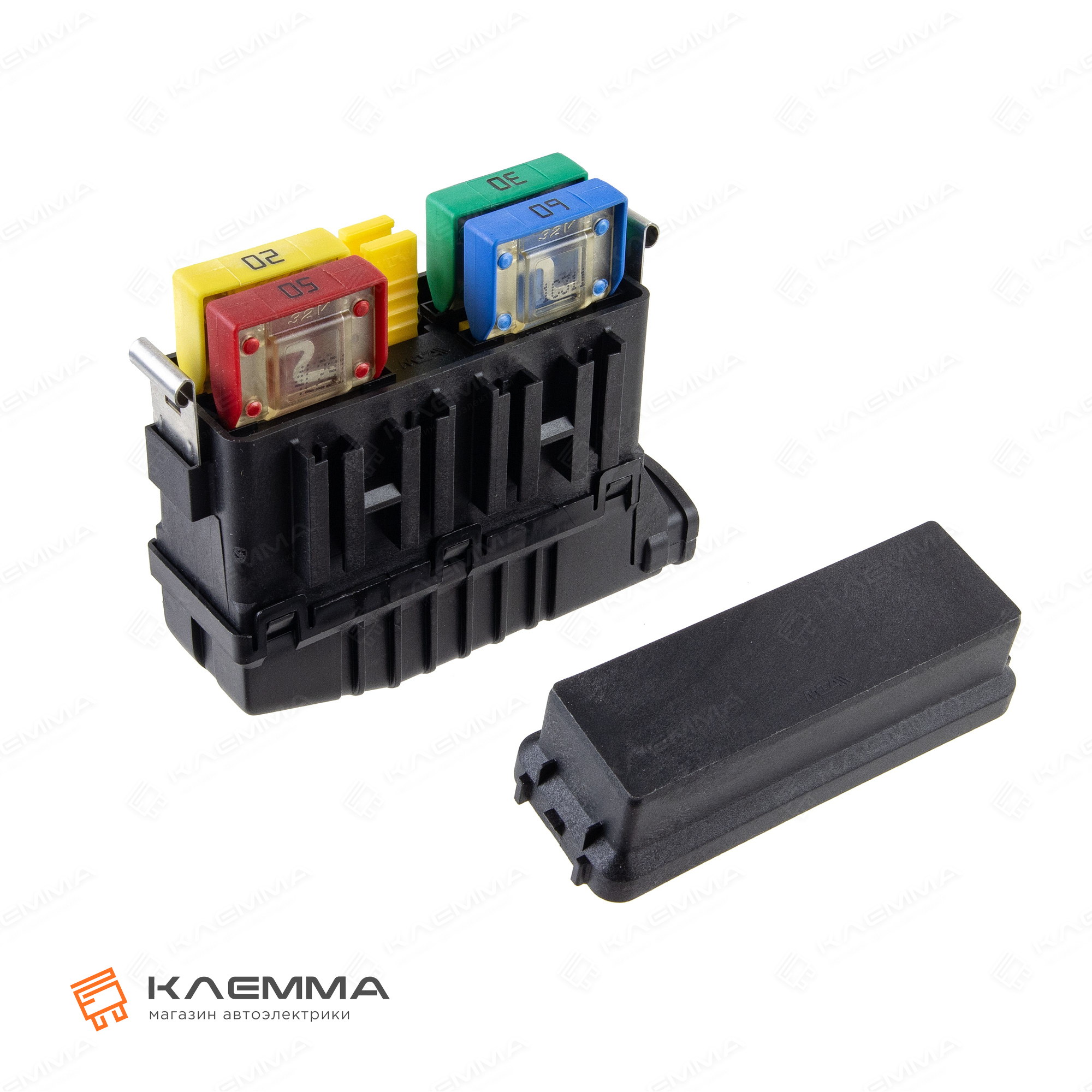

Монтажная коробка под установку 4 предохранителей флажкового типа типоразмера Макси (MAXIVAL) на ток от 20 до 100 ампер.

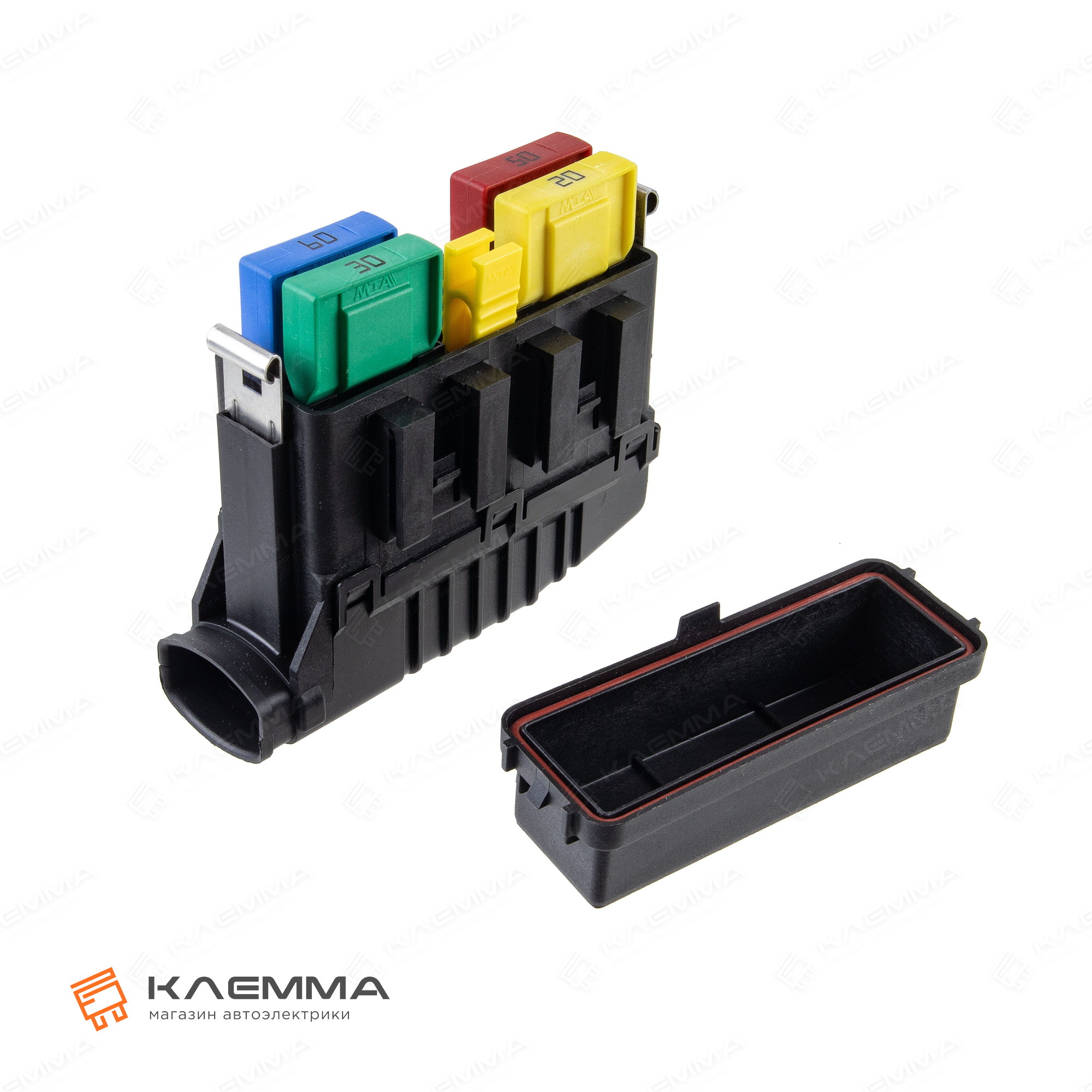

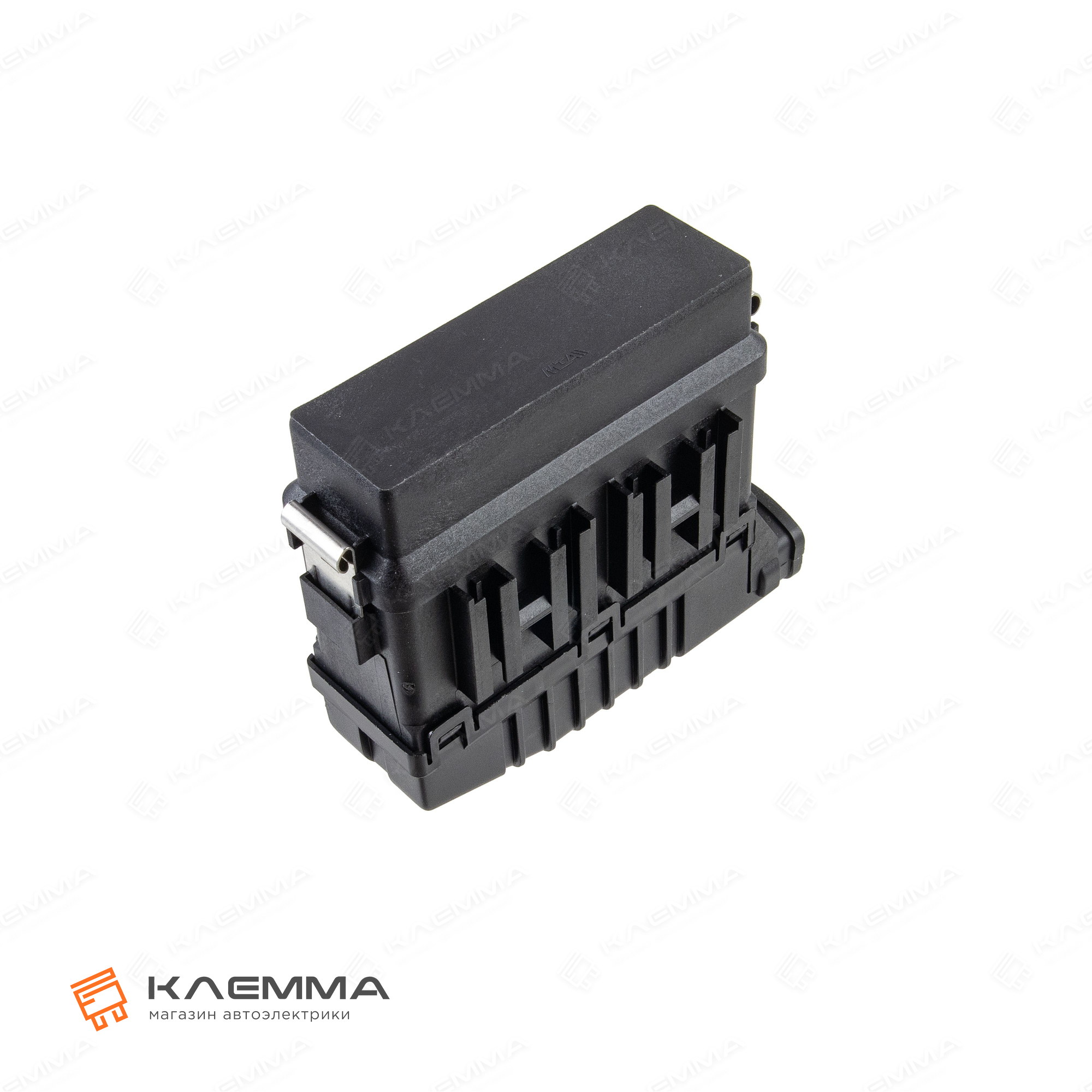

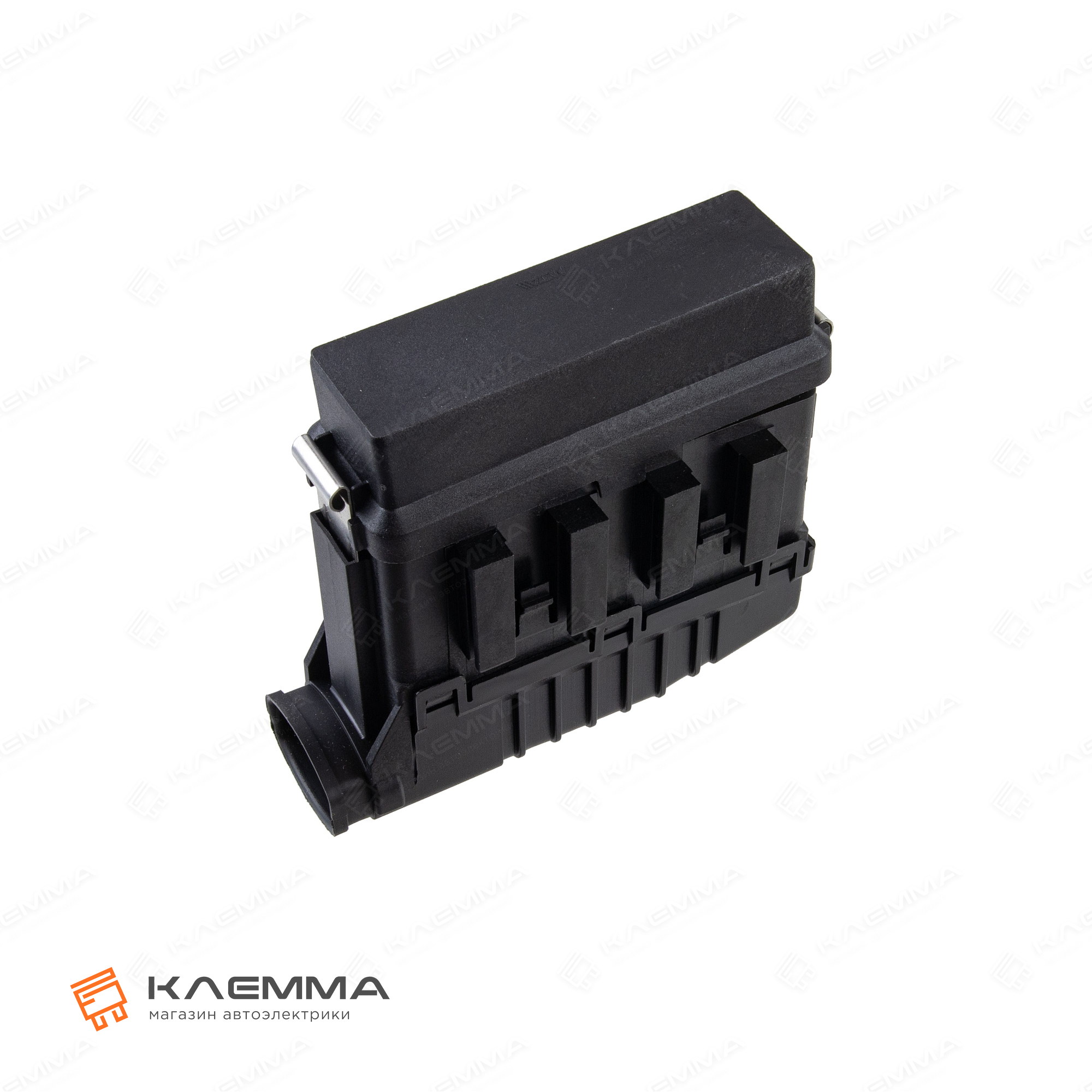

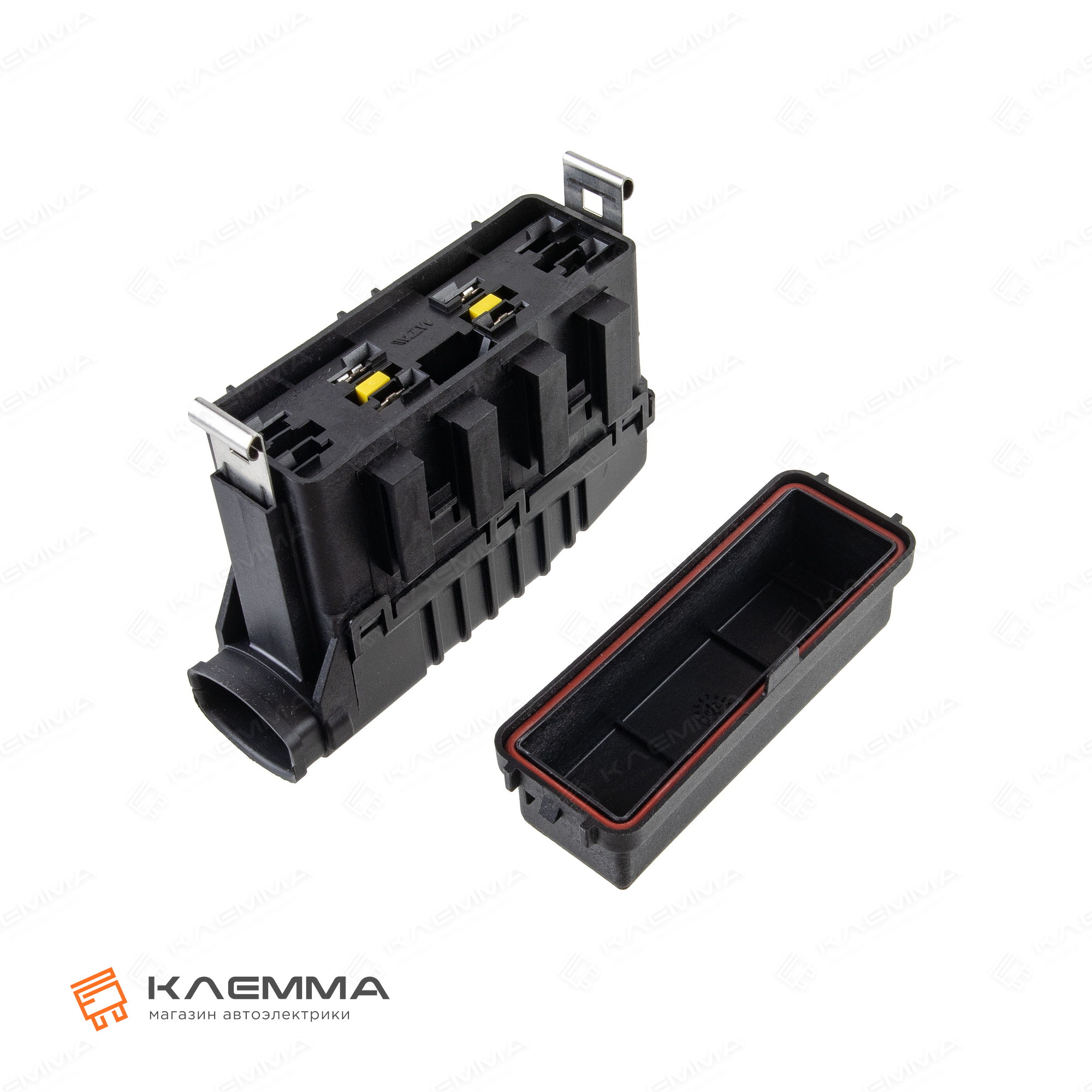

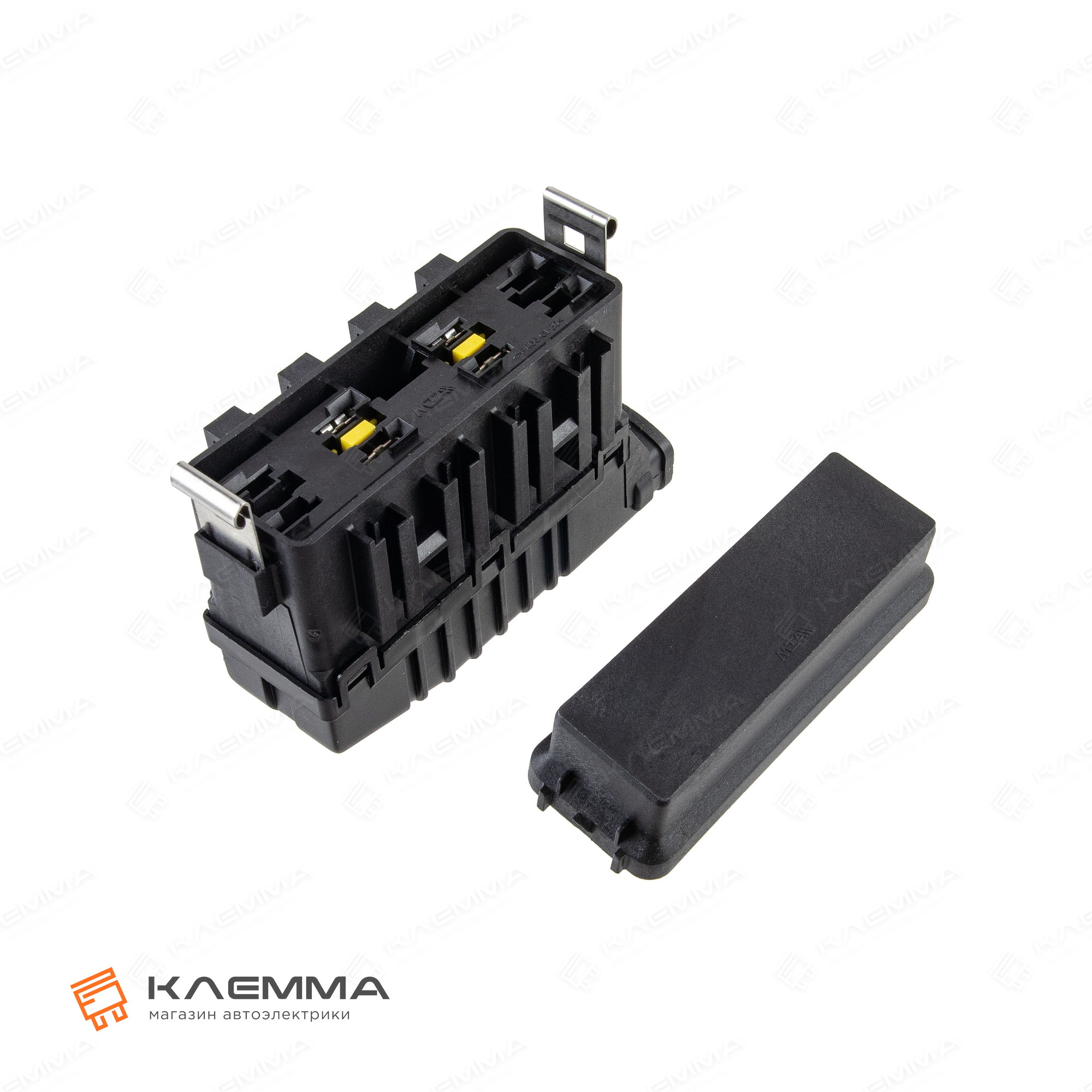

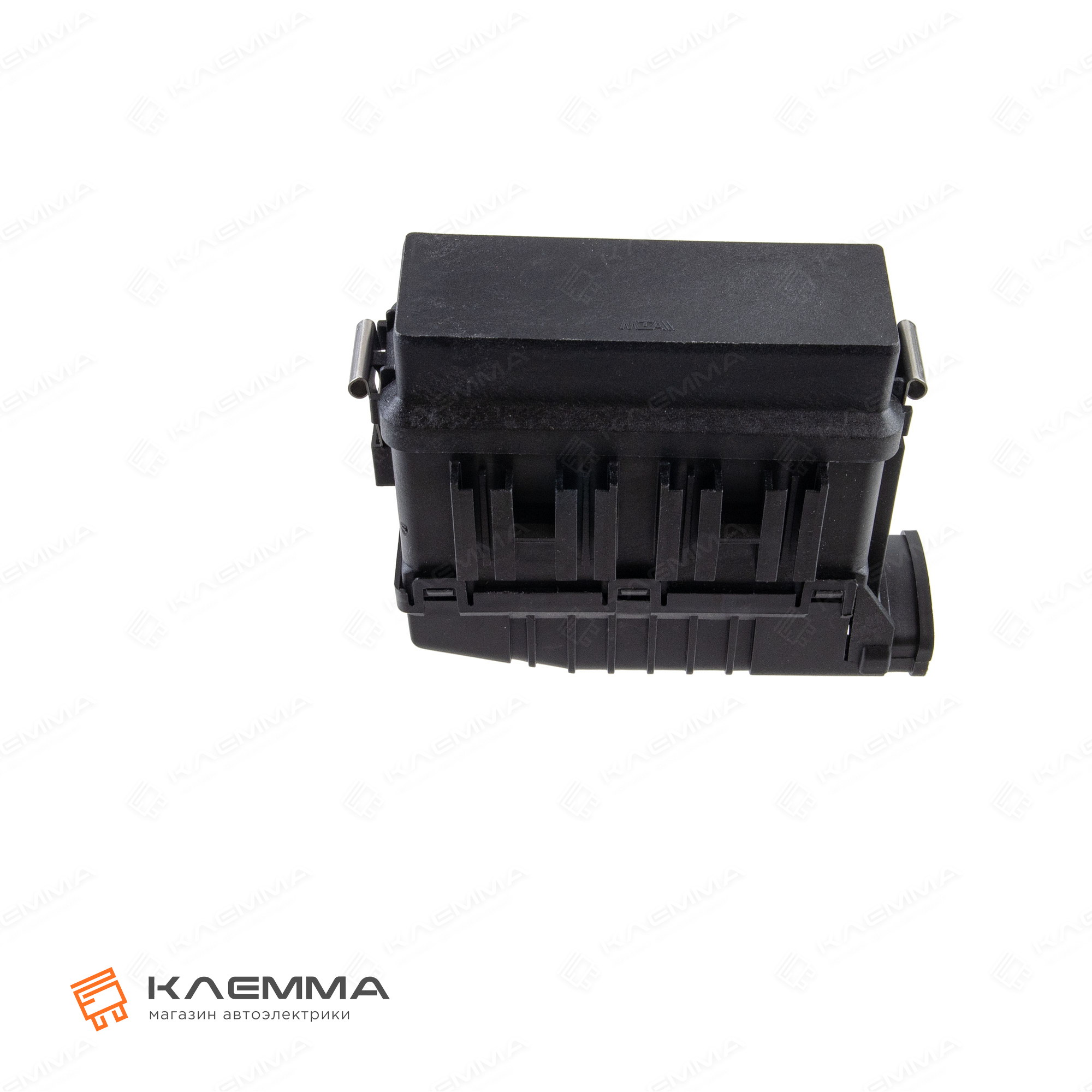

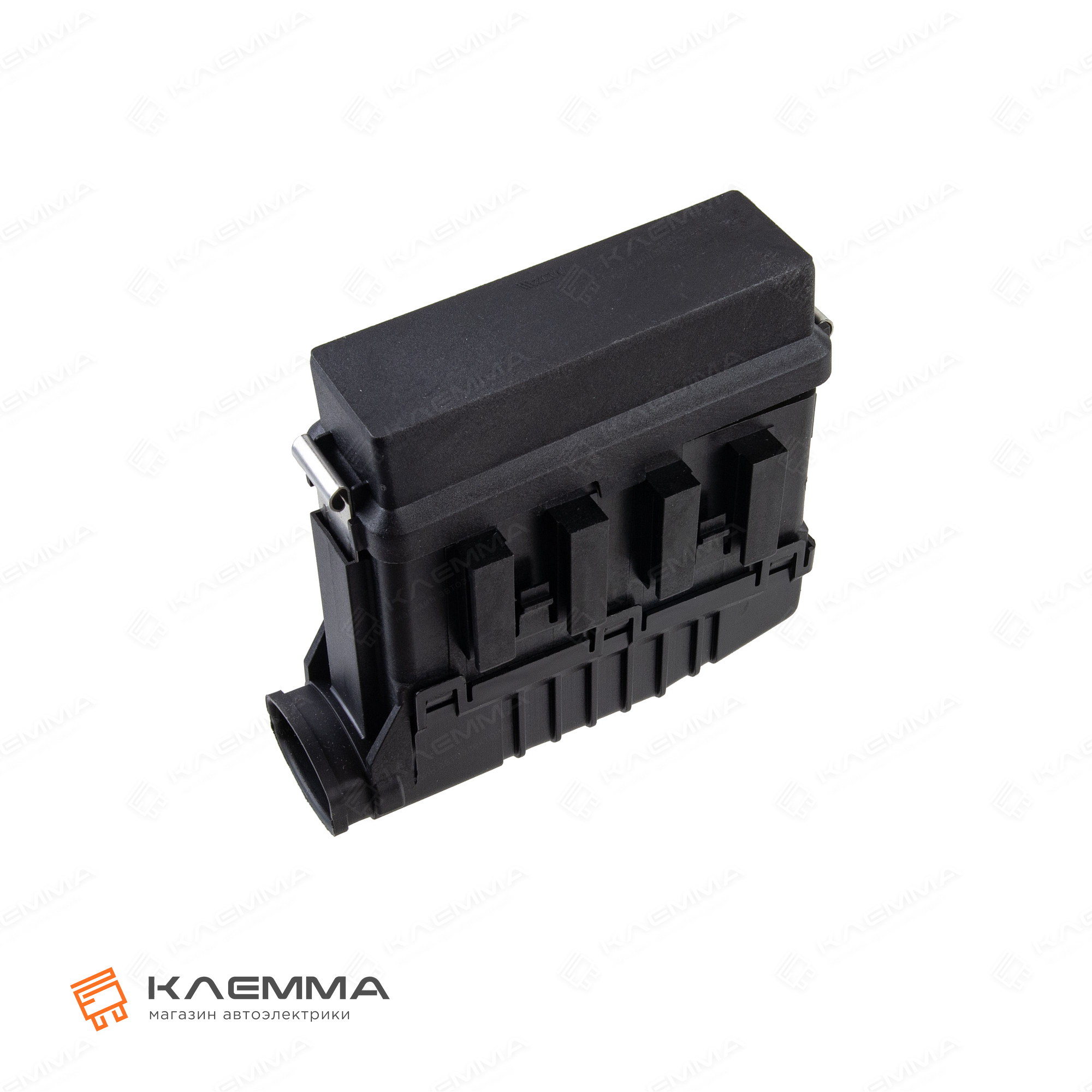

Монтажный блок оснащен верхней и нижней крышкой на защелках. Верхняя крышка имеет уплотнитель, что обеспечивает герметичность отсека с предохранителями. Нижняя крышка защищает отсек с клеммами и проводами от механических воздействий. Нижняя крышка при установке образует с корпусом фланец для ввода жгута проводов в гофрированной трубке и крепления термоусадочной трубки.

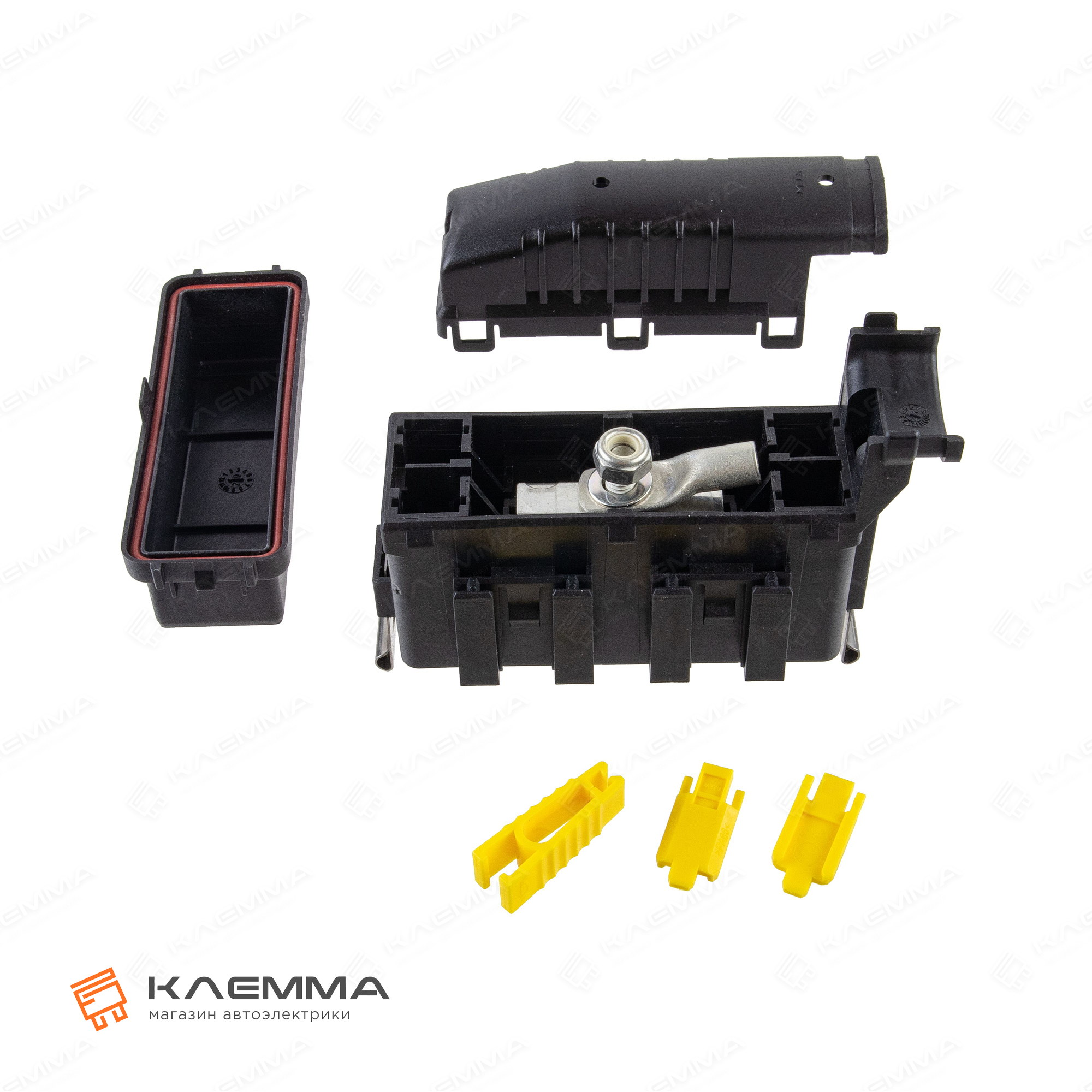

Предохранительный блок имеет общую шину для ввода силового кабеля, который подключается через кольцевой кабельный наконечник с диаметром монтажного отверстия М6 под сечение кабеля до 16 мм². Кабельный наконечник поставляется в комплекте с гайкой М6 и шайбой.

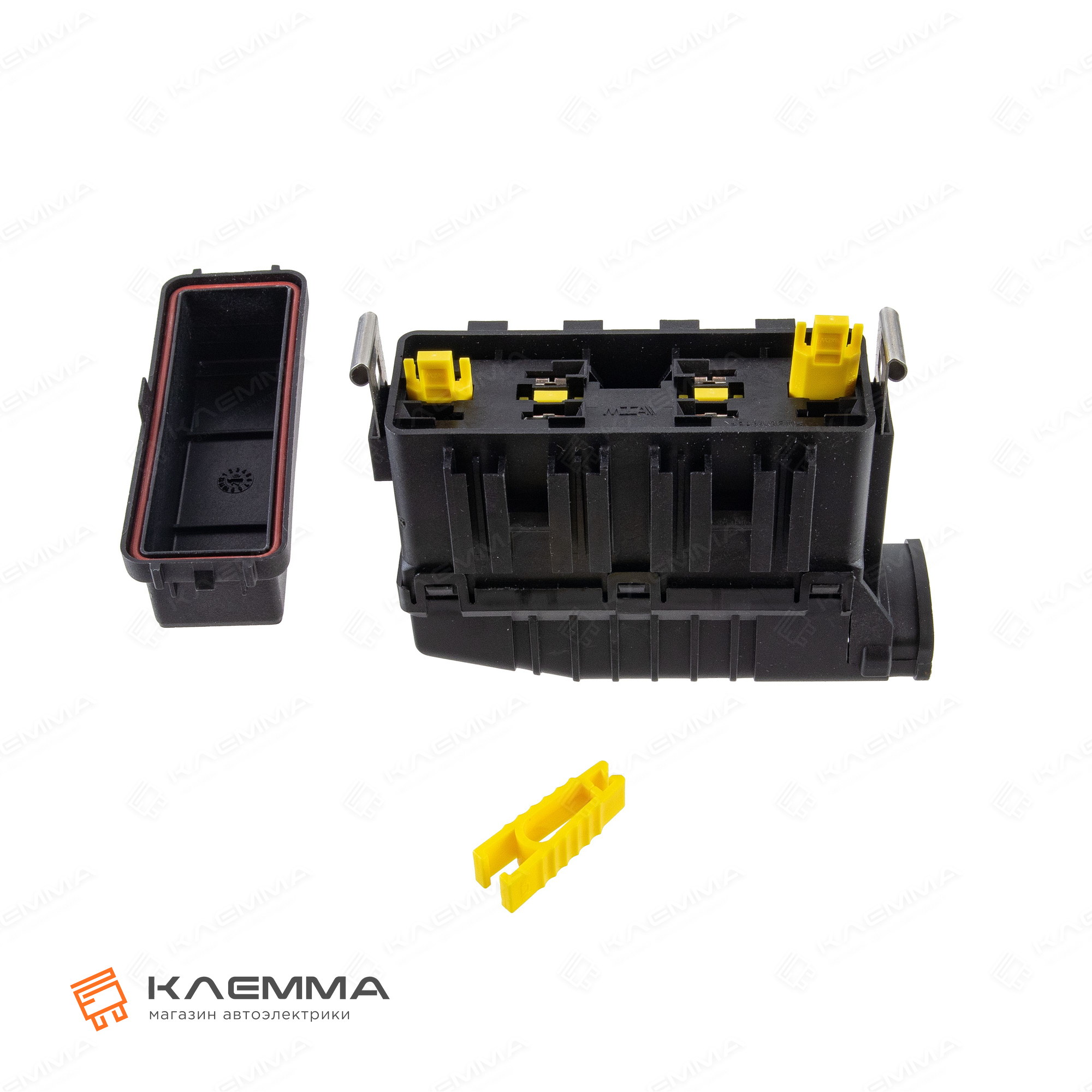

Вывод проводов осуществляется через клеммы неизолированные MAXI F800, которые приобретаются отдельно в зависимости от необходимого сечения. Клеммы после установки дополнительно фиксируются в корпусе блока вторичными замками, для исключения вероятности самопроизвольного извлечения клеммы в процессе агрессивной эксплуатации.
Конструкцией блока предусмотрена возможность объединения подобных блоков между собой или с блоками и модулями имеющими подобную систему крепления.
Монтаж блока предохранителей производится с помощью кронштейнов. Конструкцией предусмотрена установка 4 кронштейнов, 2 кронштейна типа "папа", 2 - "мама".

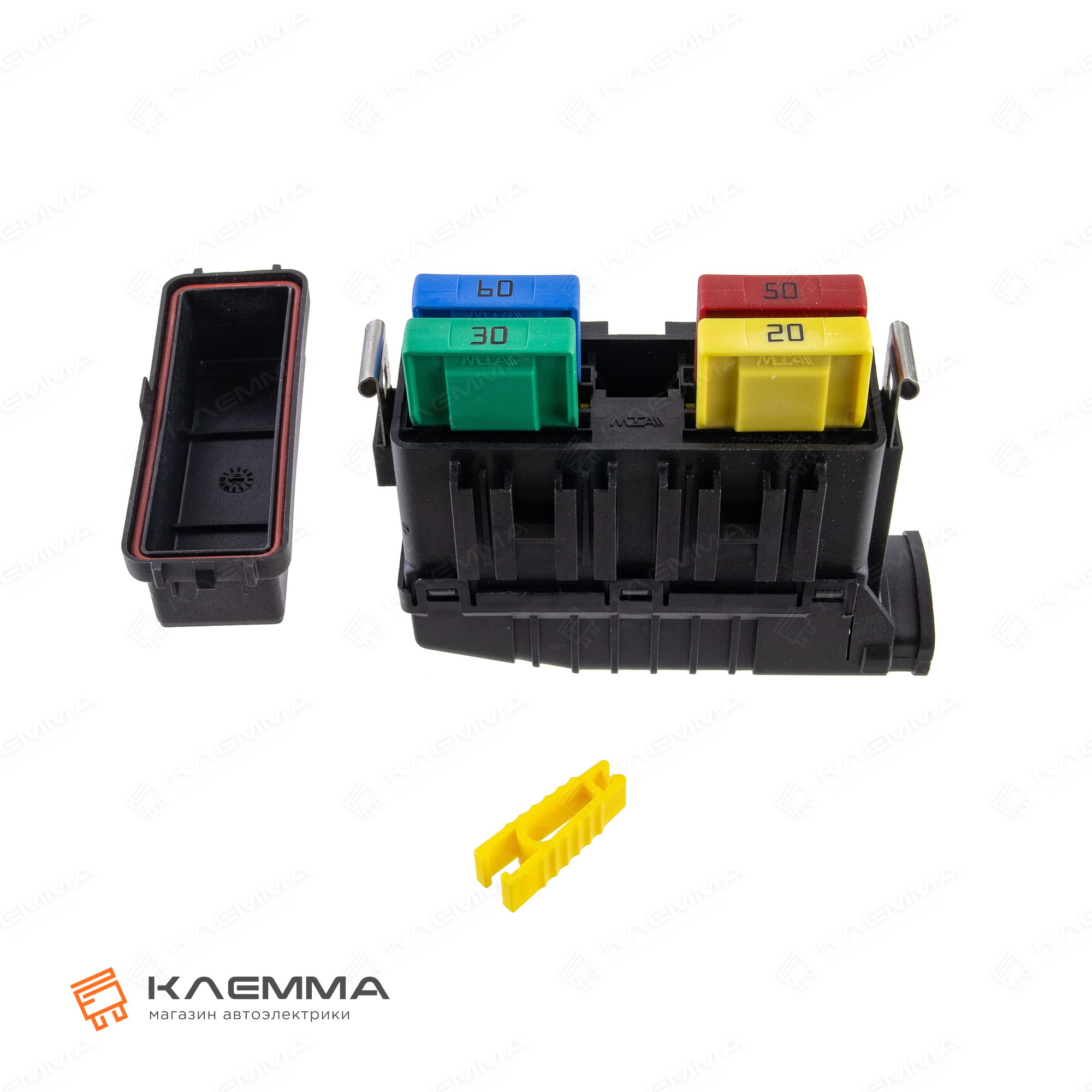

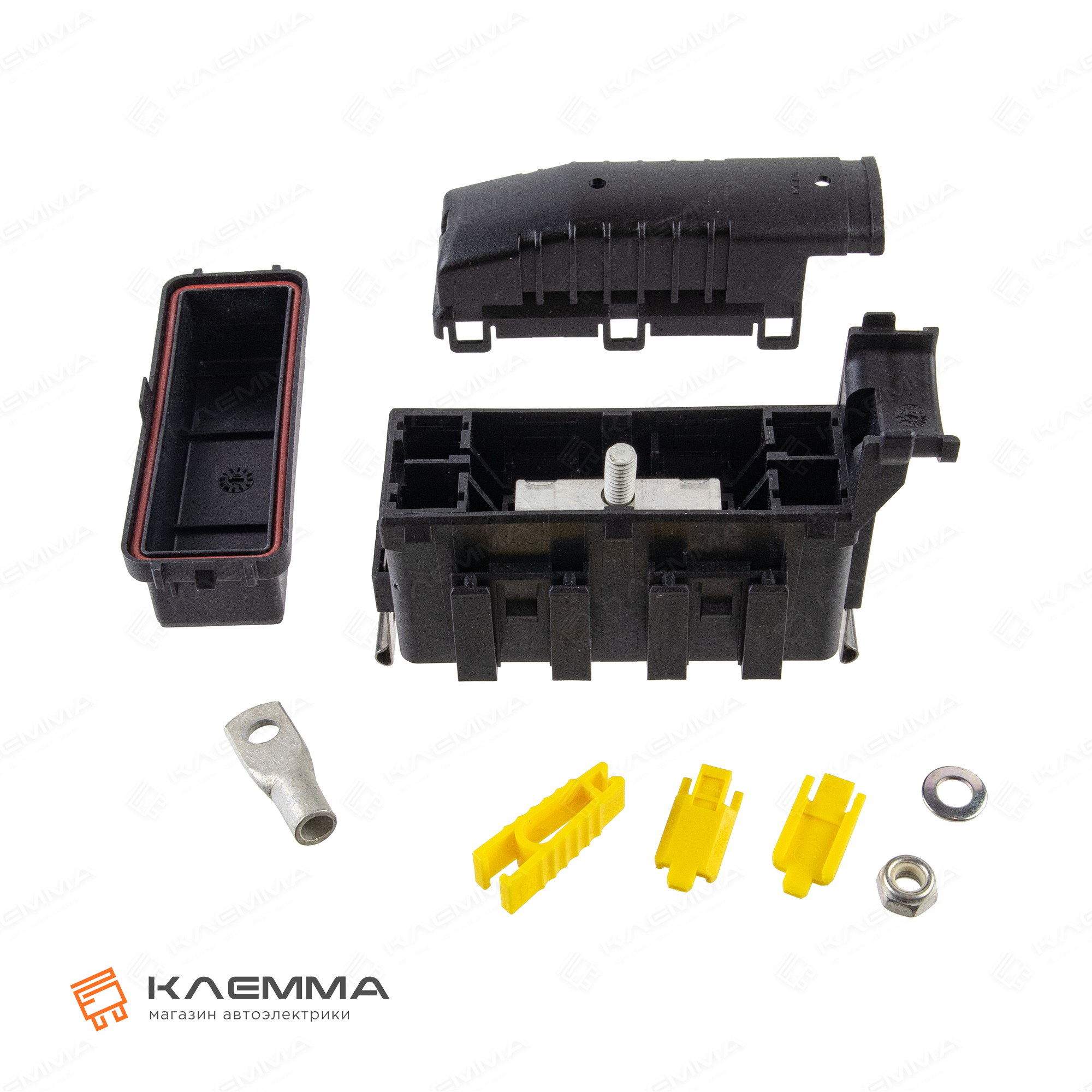

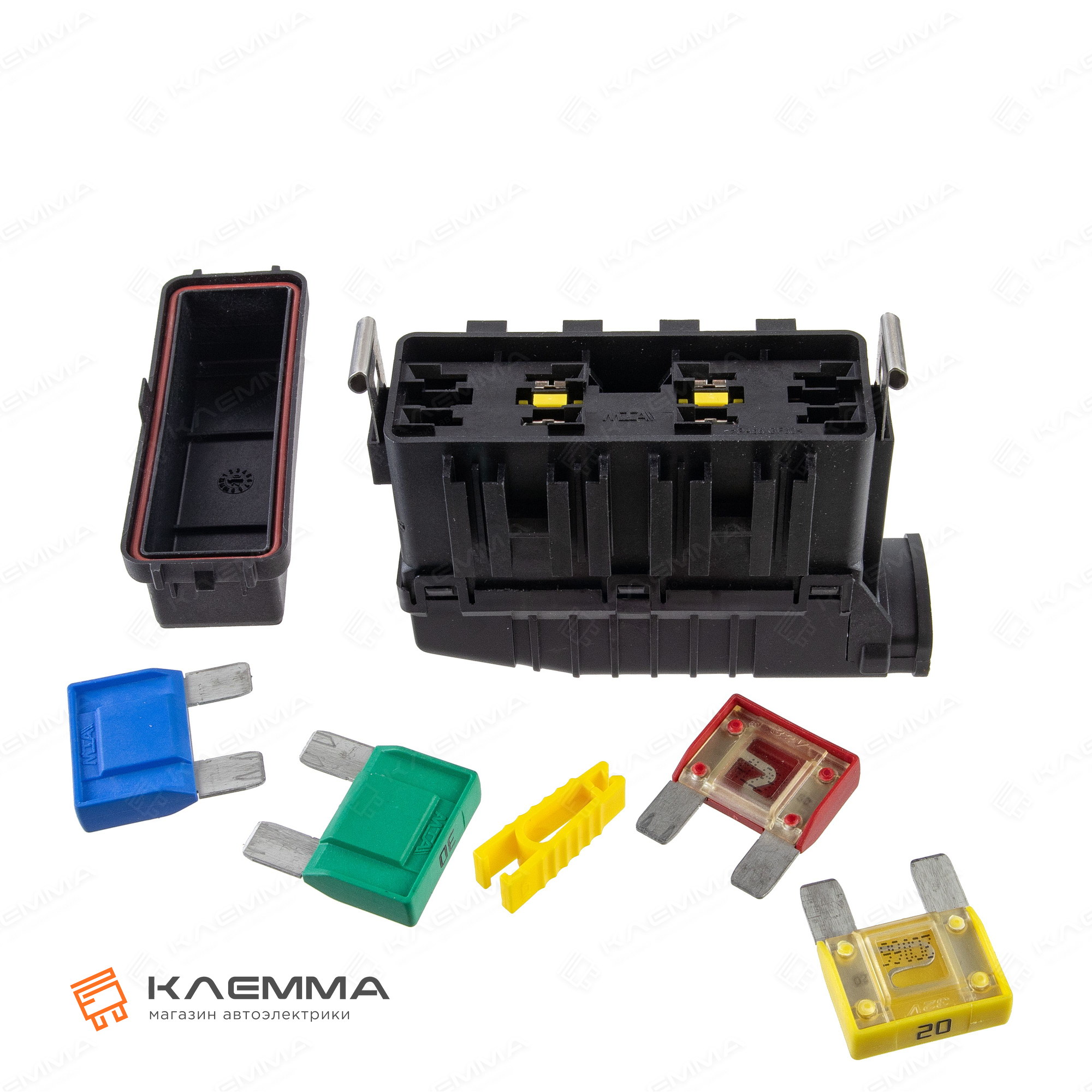

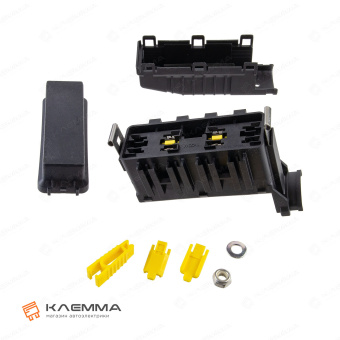

В комплект входит:

• Монтажная коробка с крышками;
• Клемма неизолированная кольцевая TUBOLAR M6 (MTA), под сечение кабеля до 16 мм² – 1 шт.;

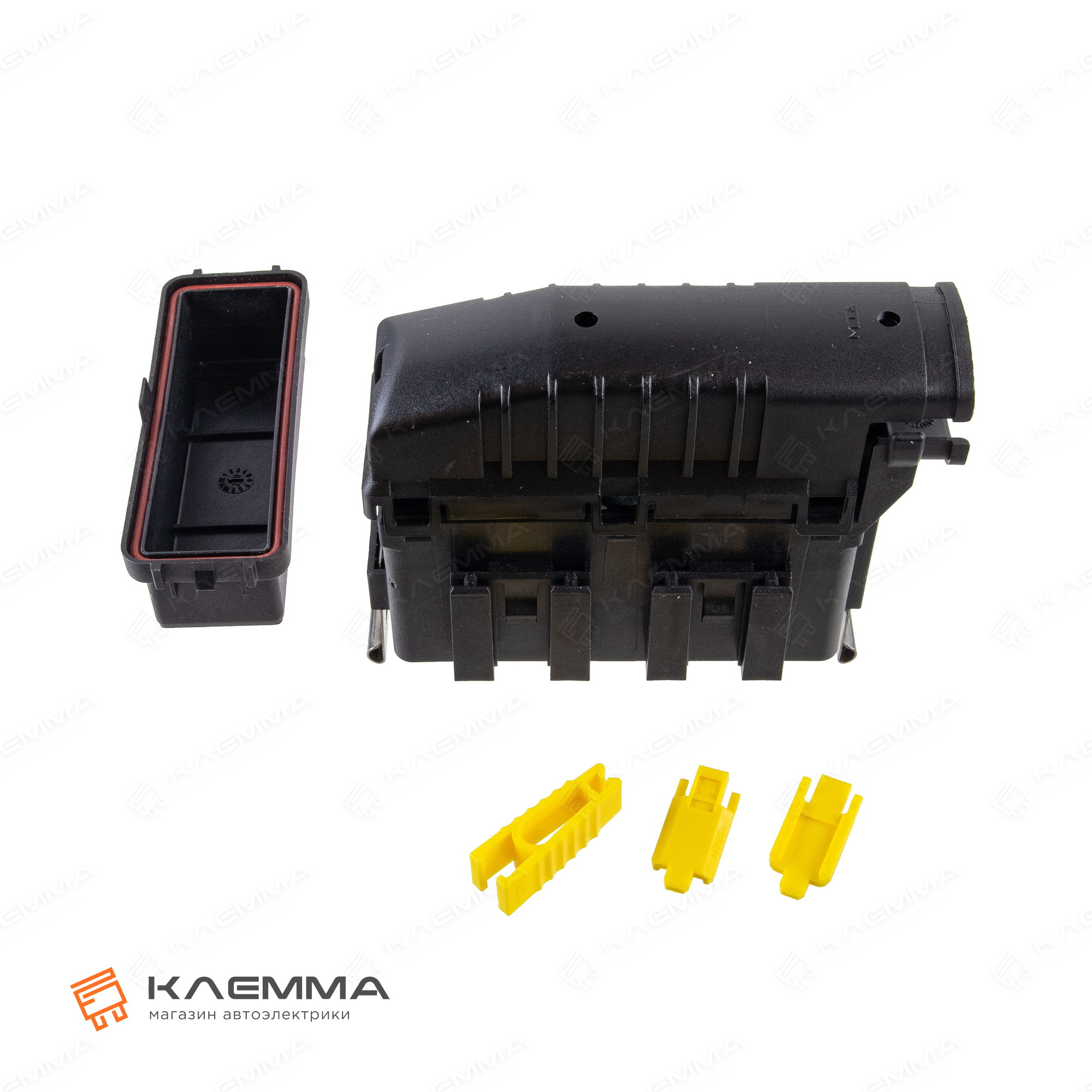

• Вторичный замок разъема силового POWER "мама" (MTA) – 2 шт.;
• Извлекатель предохранителей (MTA).

Дополнительные комплектующие (приобретаются отдельно):

• Предохранители MAXIVAL (MTA);
• Клемма неизолированная MAXI F800 (MTA) - 4 шт. (по одной на каждый предохранитель), подбирается в соответствии с необходимым сечением провода;
• Монтажный кронштейн типа "папа" 8,5 мм – 2 шт.;
• Монтажный кронштейн типа "мама" 8,5 мм – 2 шт.

Технические характеристики:
Номинальное напряжение: 12-24 В;
Материал корпуса: полиамид с армированием (PA66 GF25);

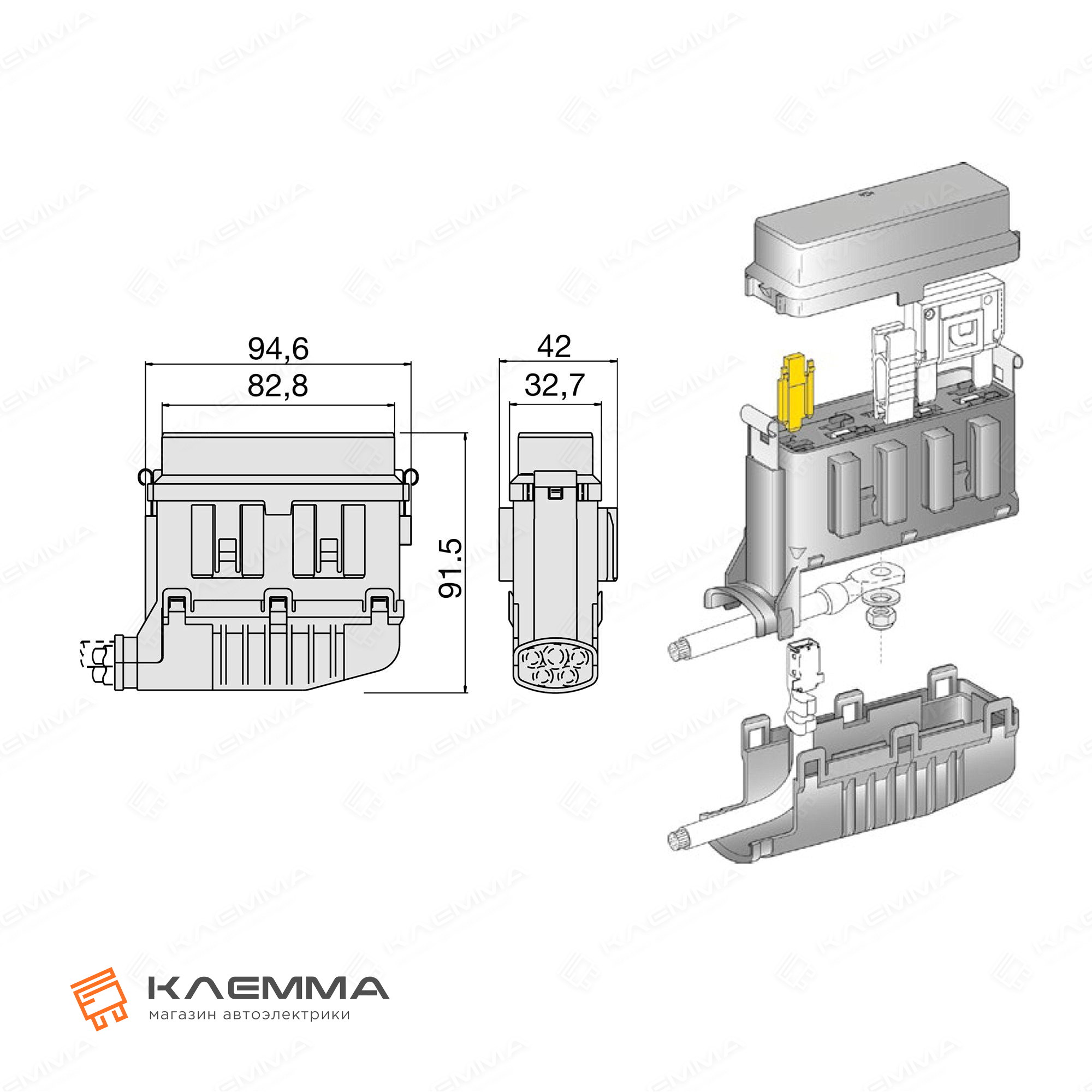

Размер модуля (ДхШхВ, мм): 94,6 х 42,0 х 91,5

Производитель: MTA (Италия)
Артикул: 0100500<
