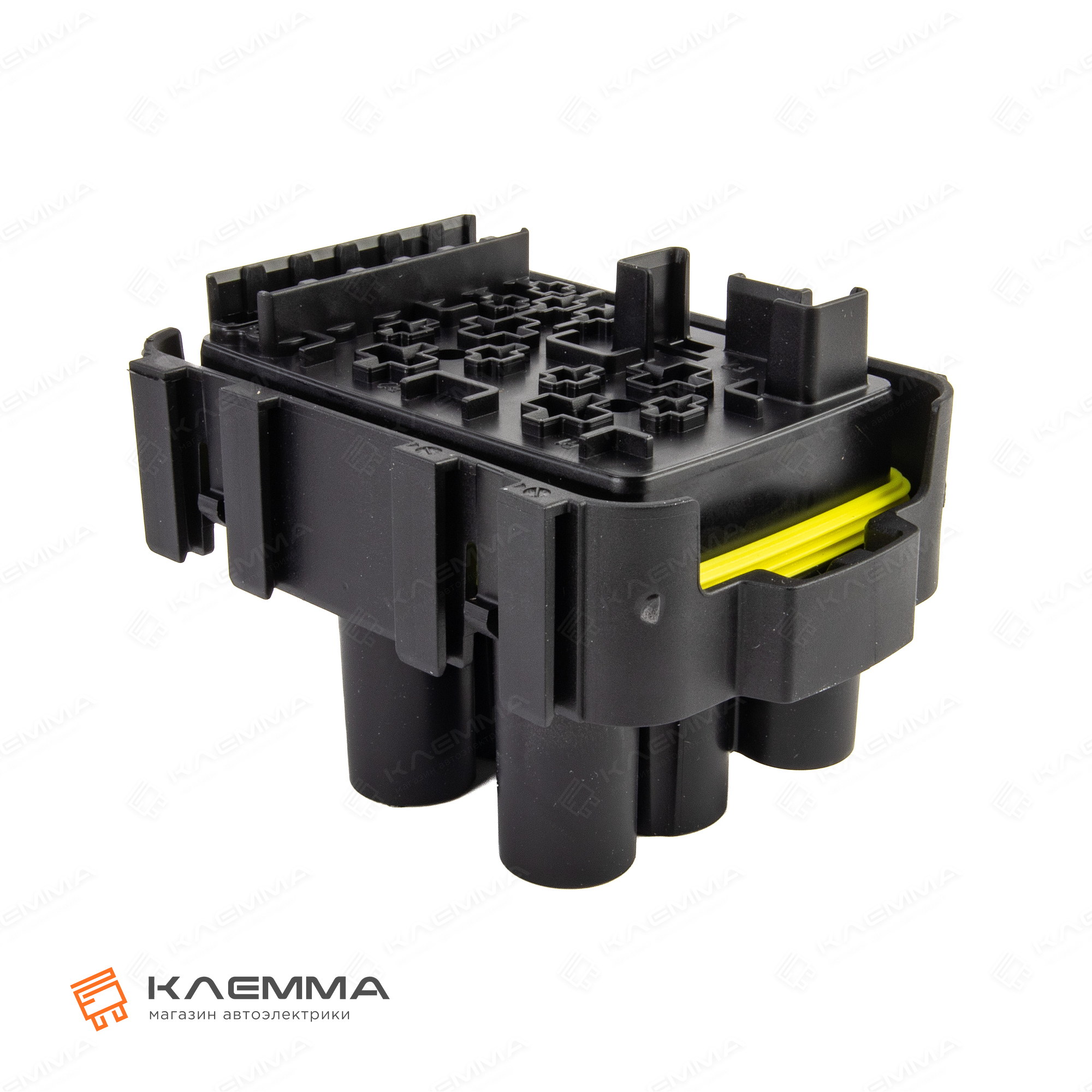

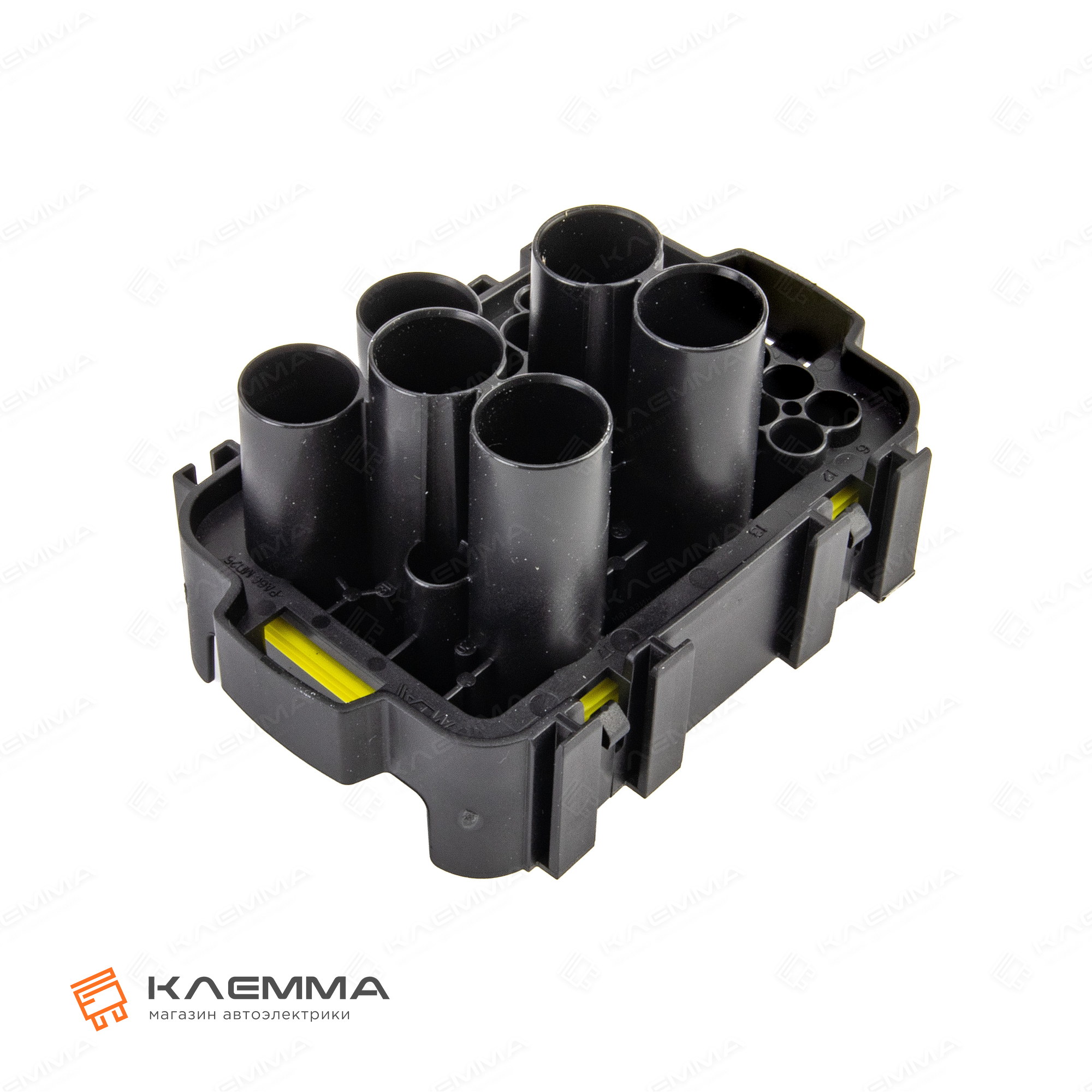

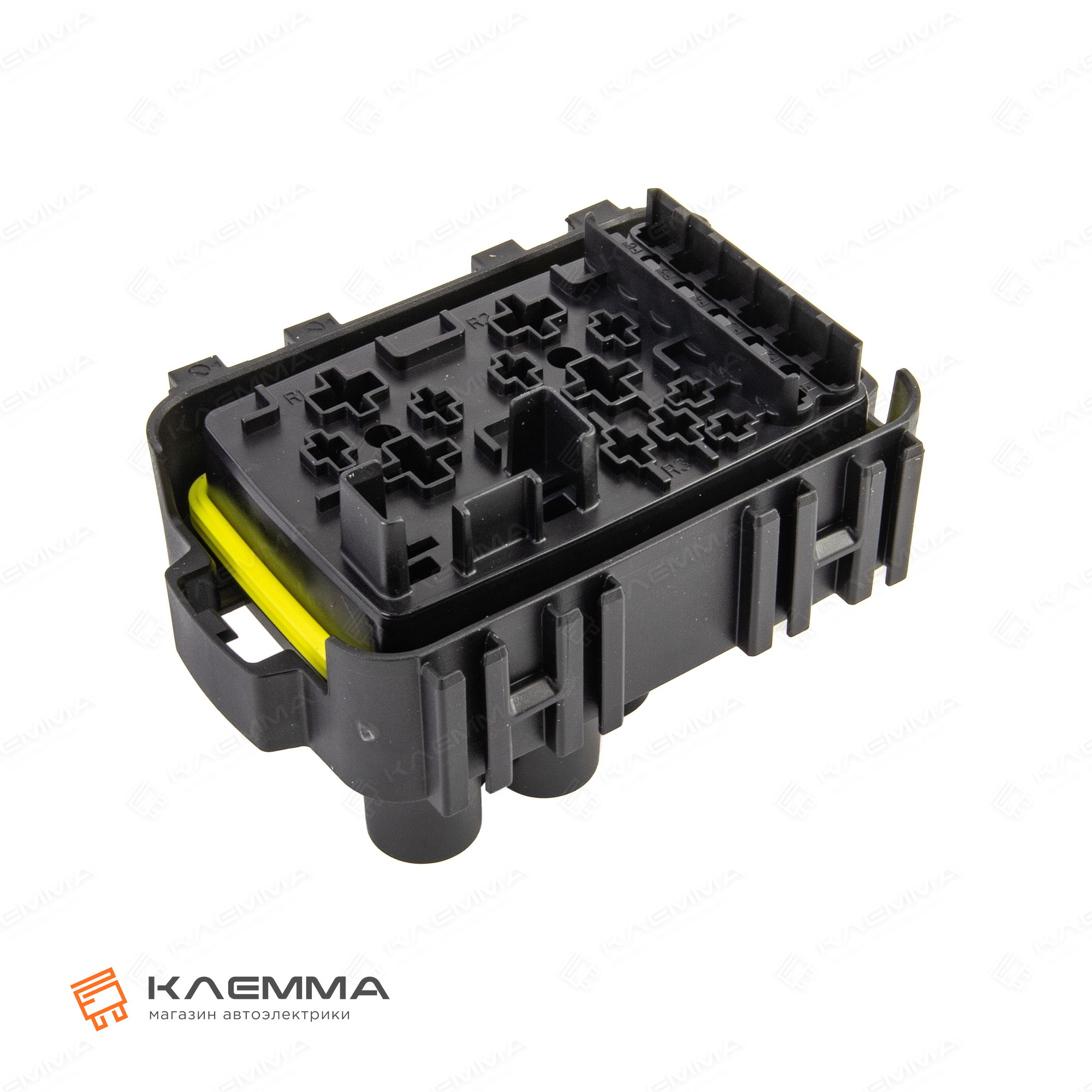

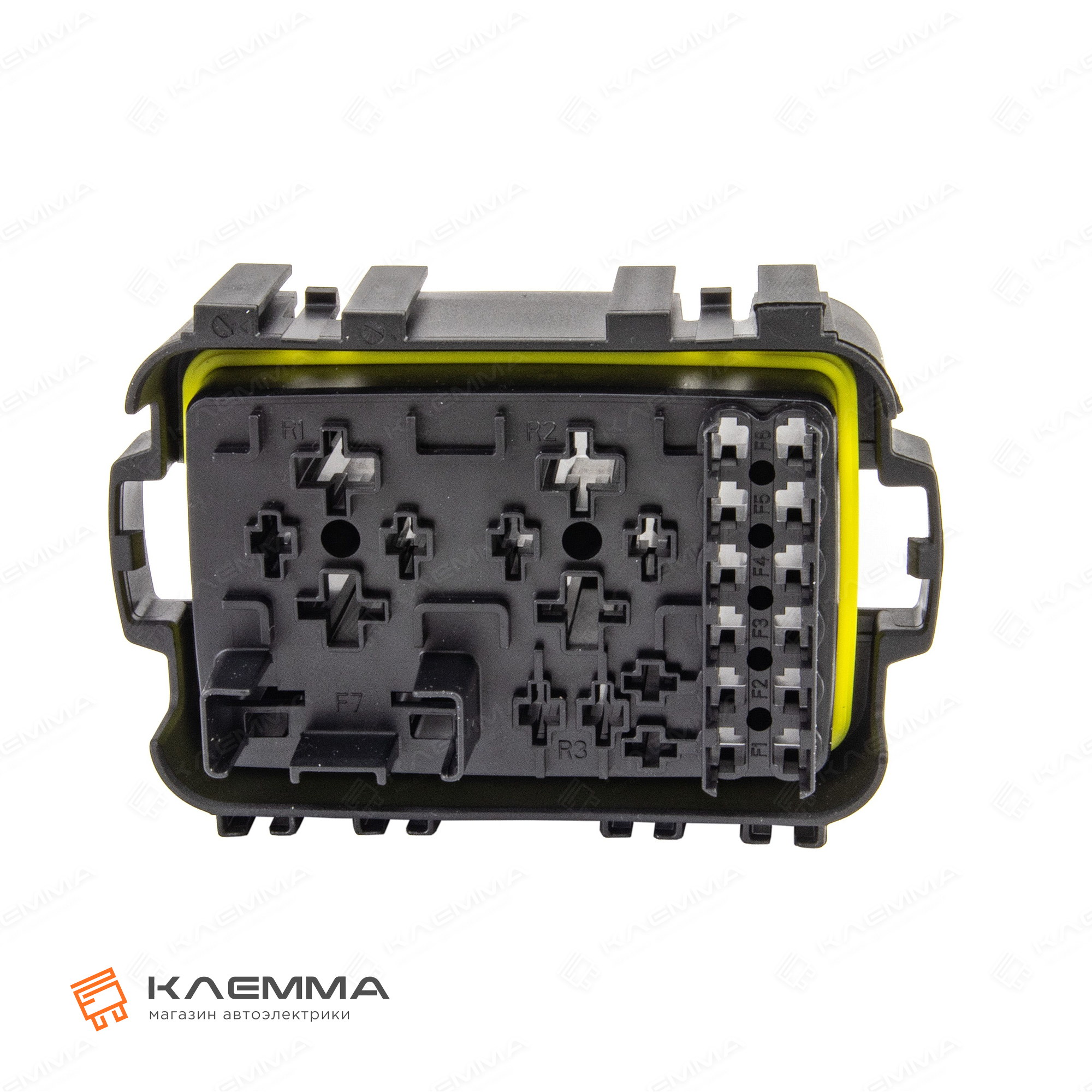

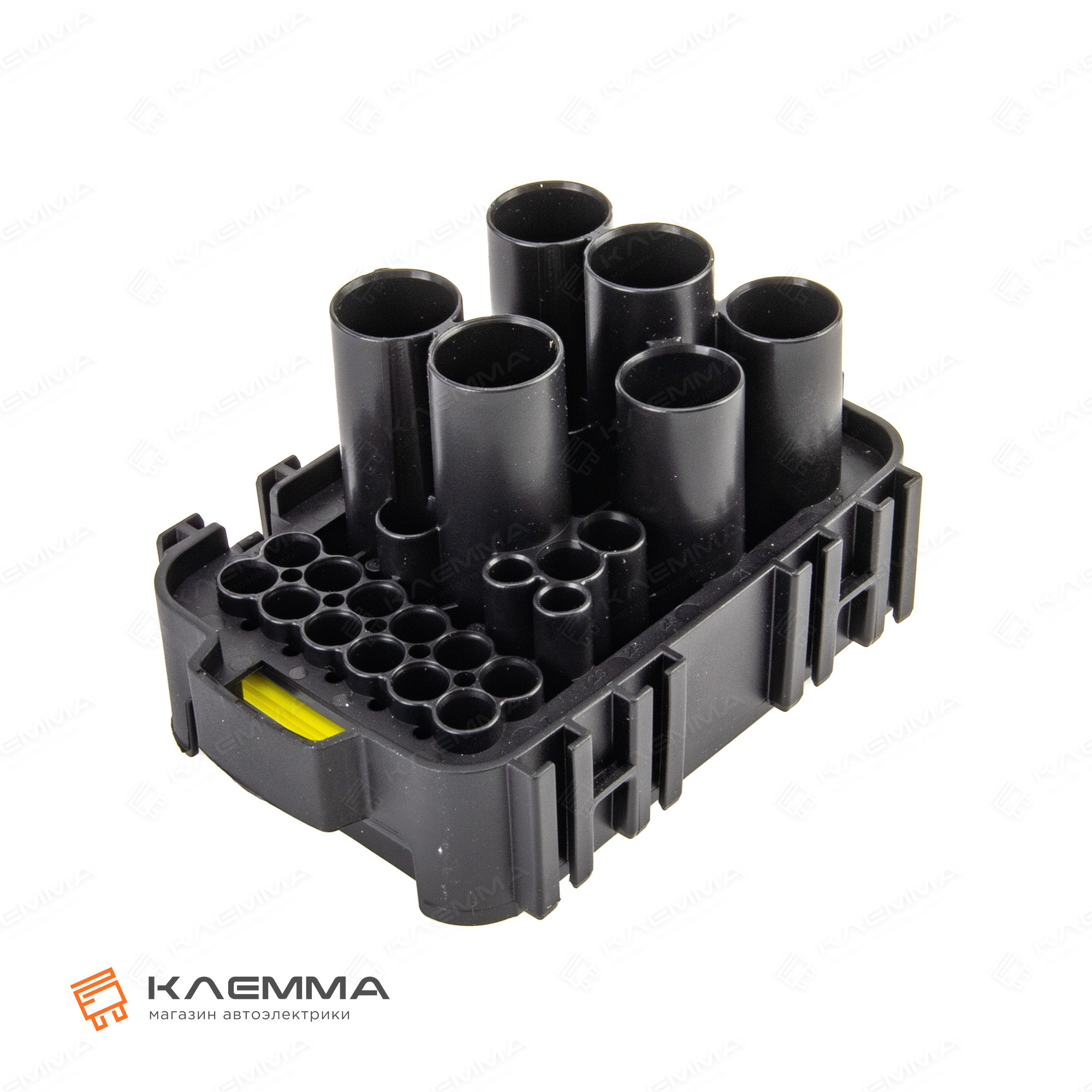

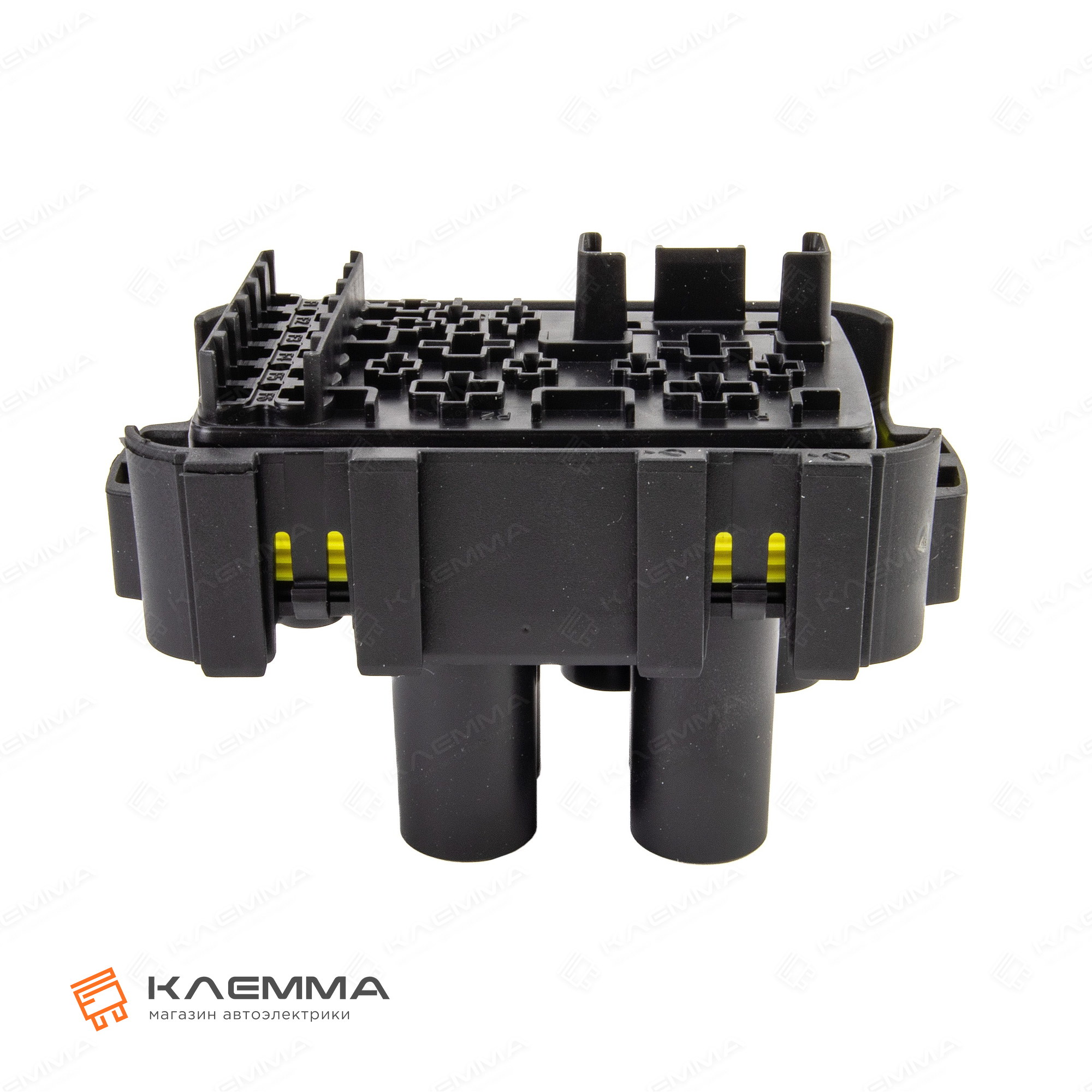

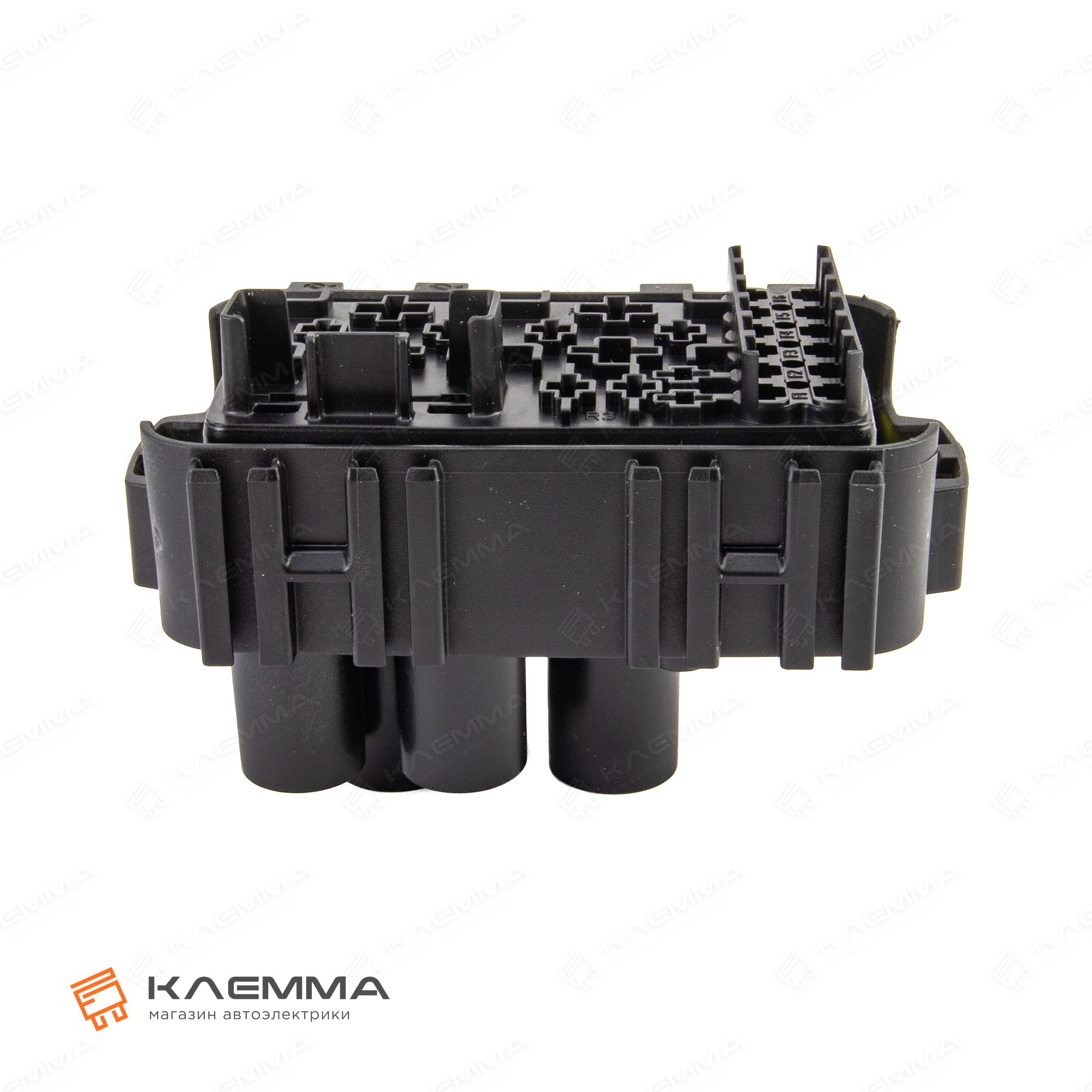

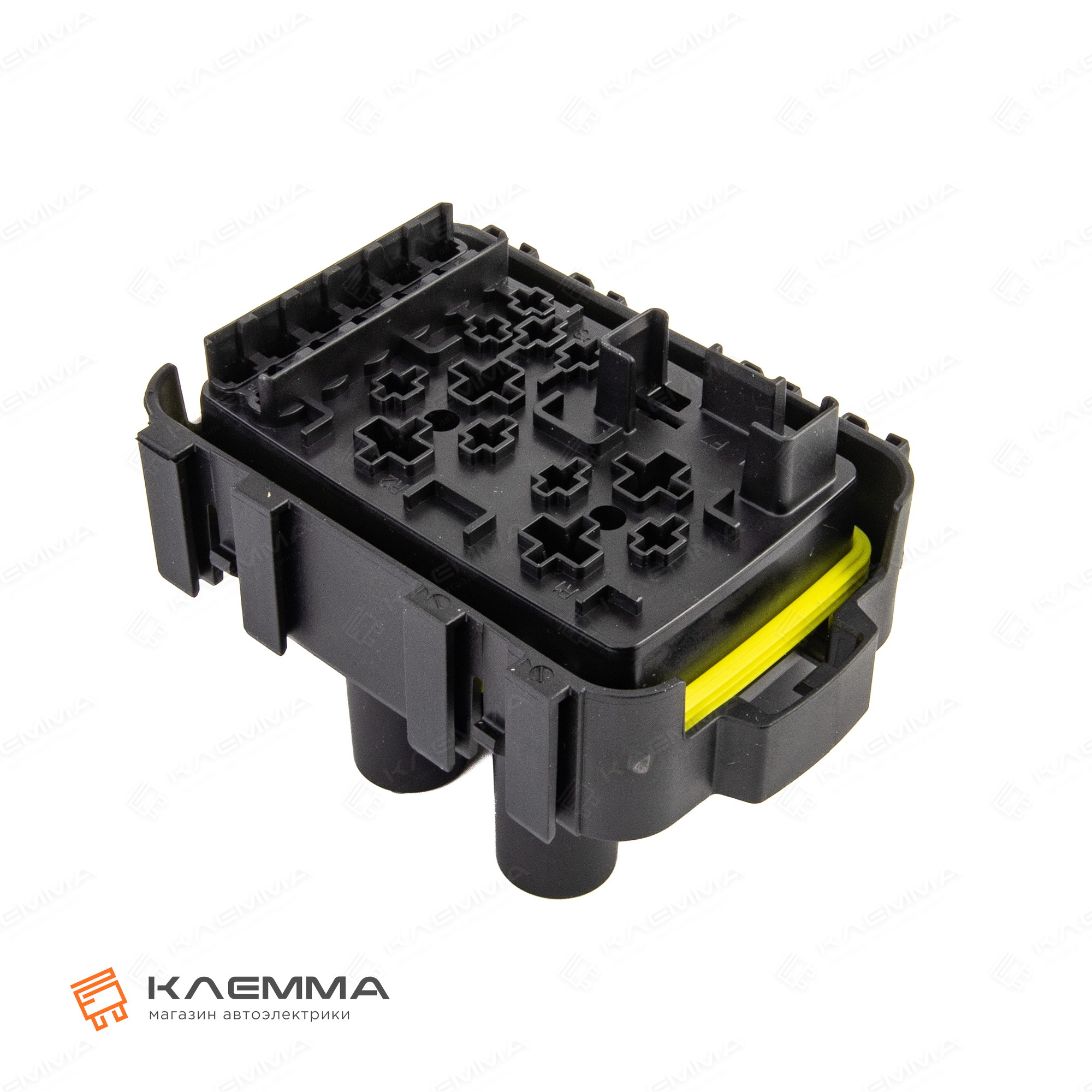

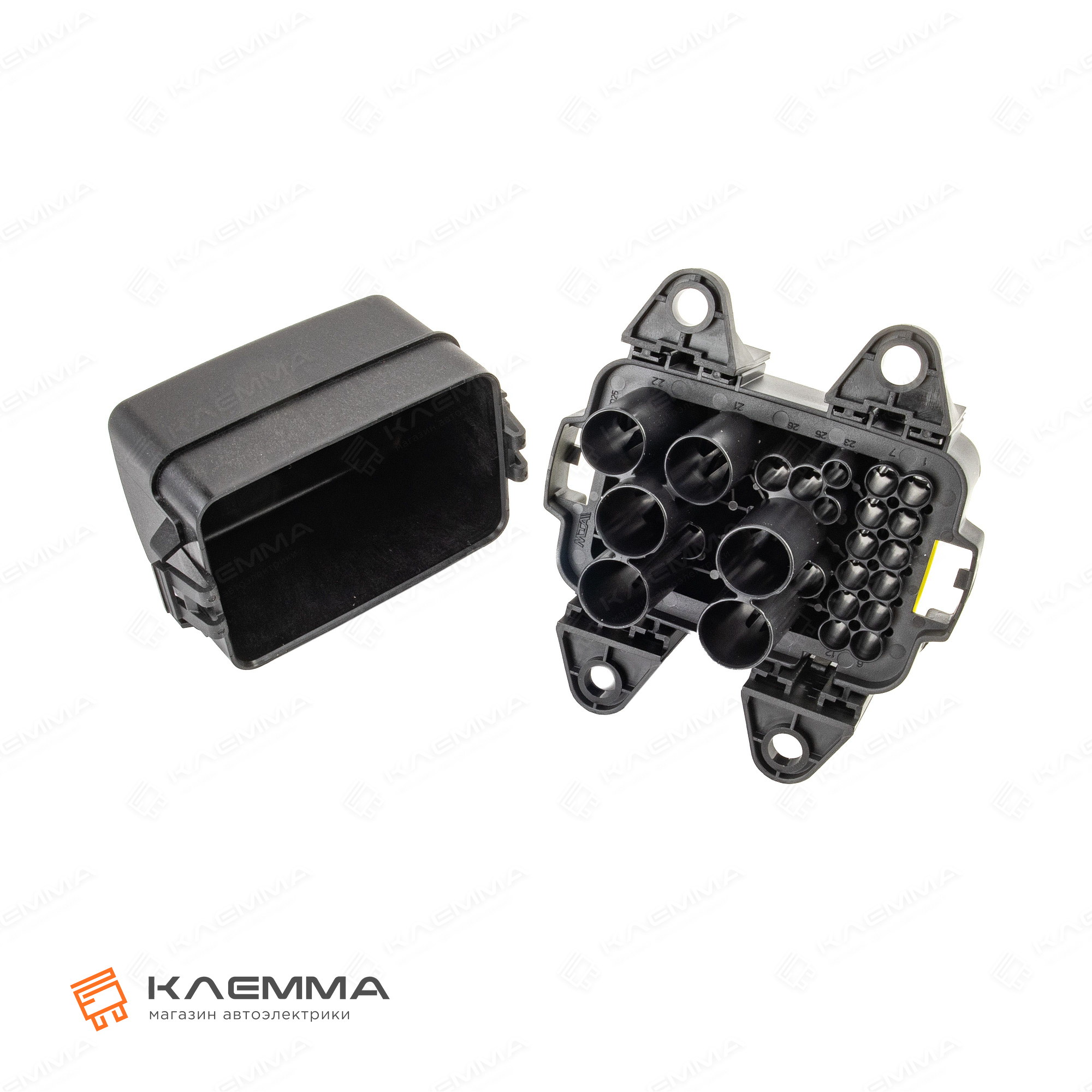

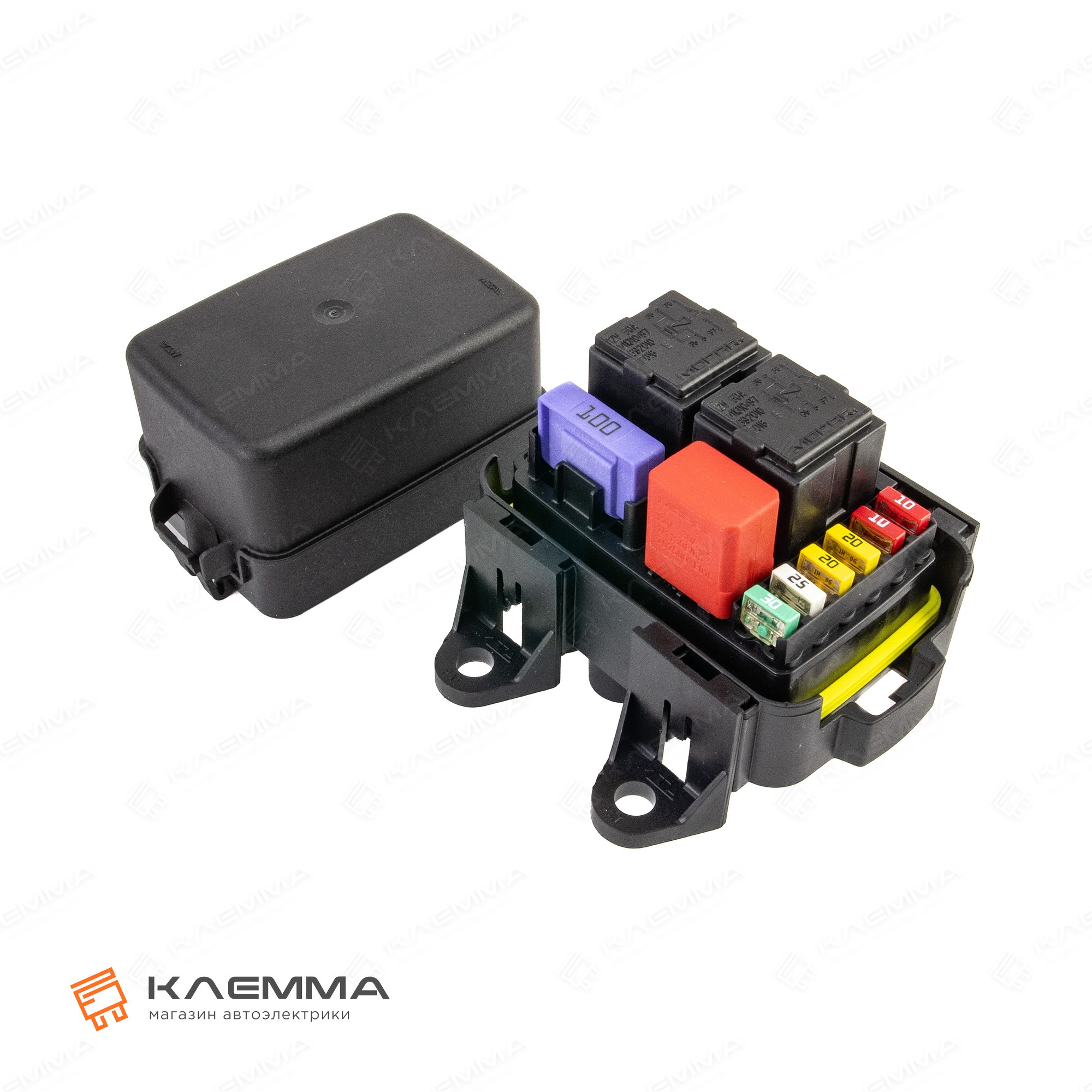

Блок влагозащищенный 6 MINIVAL + 1 MAXIVAL + 2 MAXIRELAY + 1 MICRORELAY (MTA)

Влагозащищенный блок под 6 предохранителей MINIVAL, 1 предохранитель MAXIVAL, 1 реле MICRO и 2 реле MAXI (MTA)

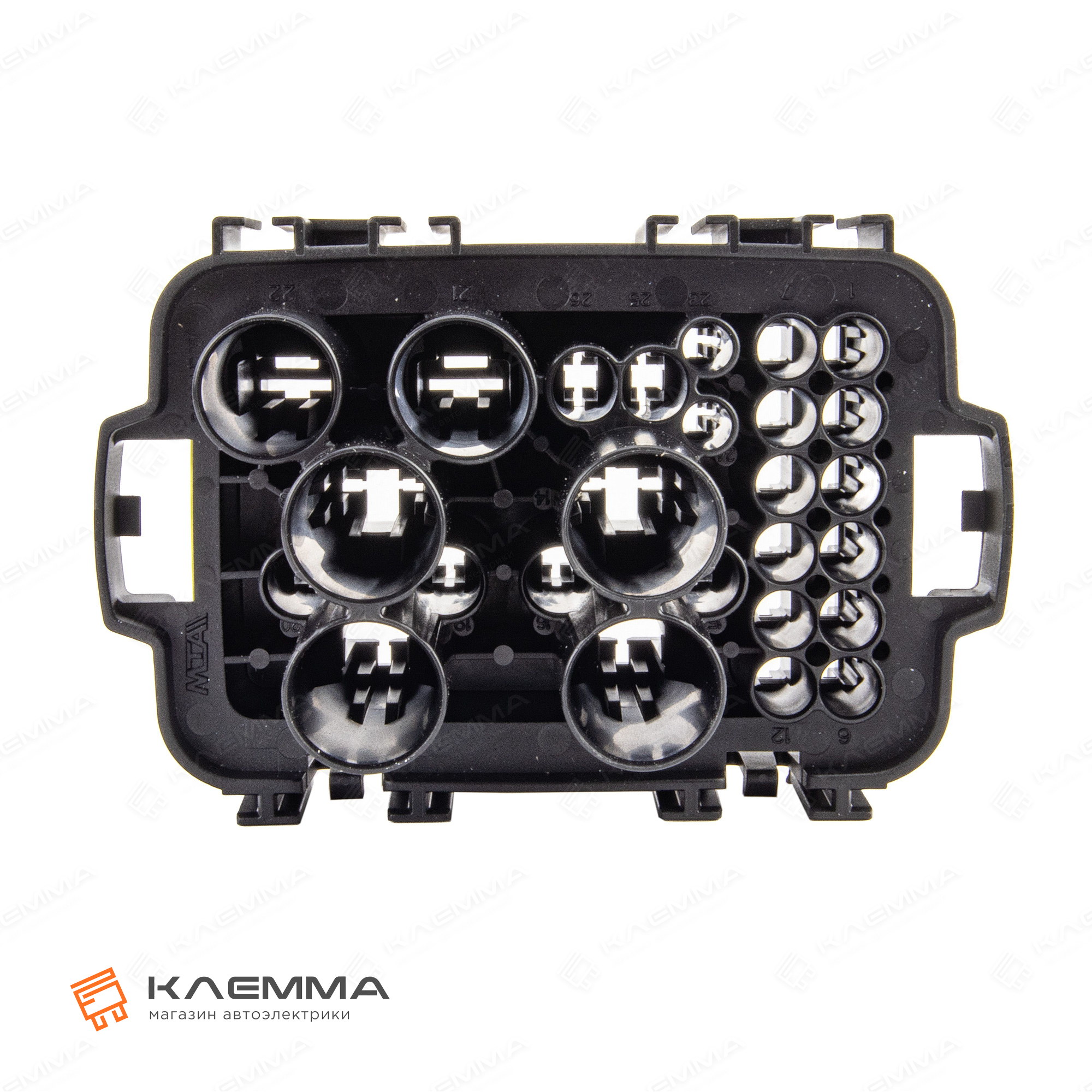

Данный блок комбинированного типа благодаря силиконовой прокладке под крышку, а также возможности установки силиконовых уплотнителей в посадочные отверстия клемм, дает возможность использовать внутренние компоненты в условиях, требующих защиты от внешней среды. Также при необходимости несколько подобных блоков можно скрепить меду собой и установить вместе при помощи отлитых на корпусе кронштейнов.

Дополнительные комплектующие (в комплект не входят):

Крышка и кронштейны:

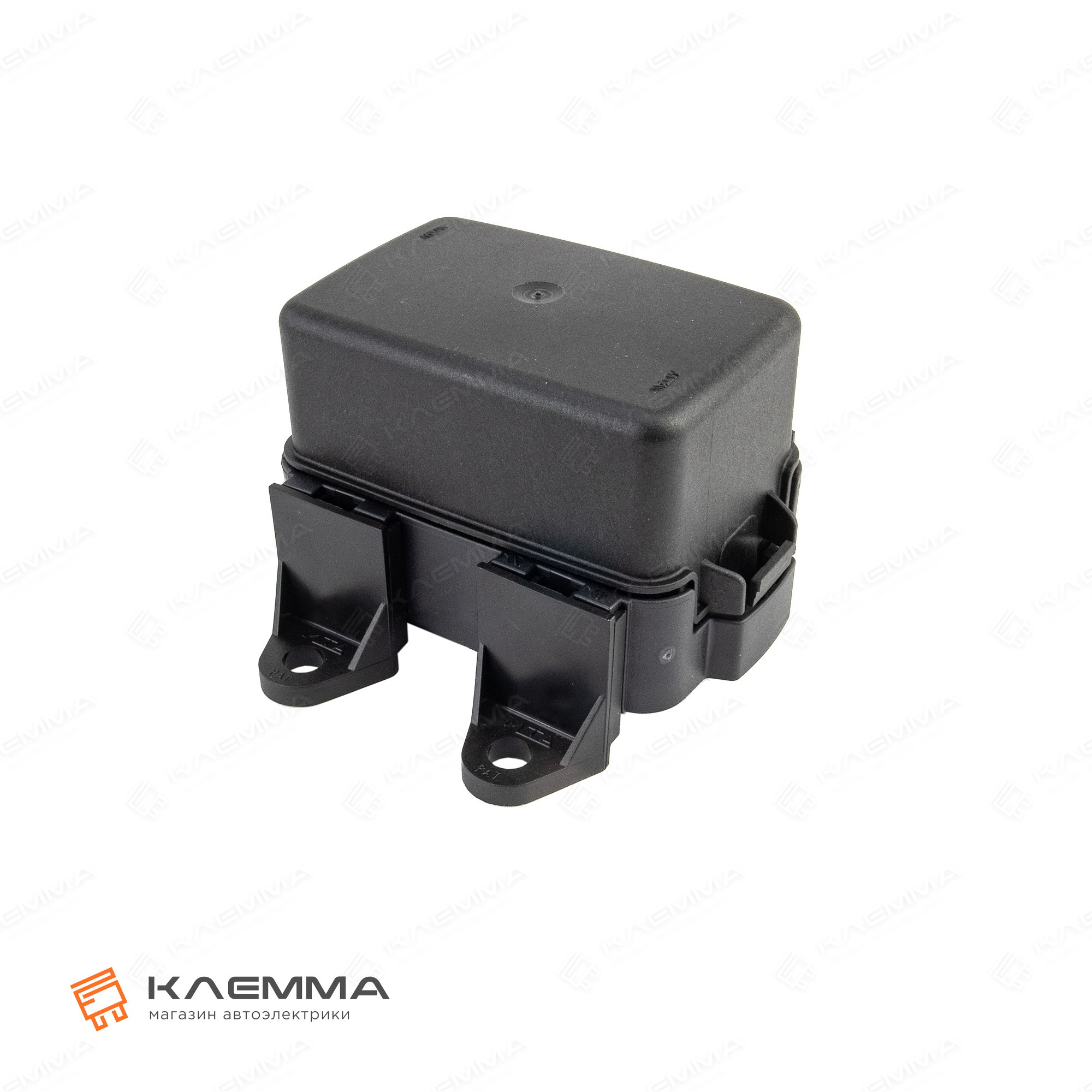

• Крышка для влагозащищенных блоков (МТА) - 1 штука;

• Кронштейн монтажный блока d=8.5 мм "папа" (MTA) - 2 штуки;

• Кронштейн монтажный блока d=8.5 мм "мама" (MTA) - 2 штуки.


Клеммы и уплотнители клемм для предохранителей MINIVAL:
Количество клемм и уплотнителей выбирается исходя из необходимого количества предохранителей, по 2 клеммы и 2 уплотнителя на один предохранитель.
Для не задействованных посадочных отверстий клемм используются уплотнители-заглушки.

• Клемма не изолированная MINI F280 WP (MTA);

• Уплотнитель для клемм MINI F280 WP (MTA)*.

* Либо аналоги от производителей TE Connectivity, APTIV (DELPHI), не уступающие по качеству:

• Уплотнитель для клемм MINI 7.2 мм (APTIV);
• Уплотнитель для клемм 6.8 мм (TE).

Клеммы и уплотнители для 1 предохранителя MAXIVAL:
• Клемма не изолированная MAXI F800 WP (MTA) - 2 штуки;
• Уплотнитель для клемм MAXI F800/M800 WP (MTA) - 2 штуки.

Клеммы и уплотнители для реле MICRO:
Количество клемм и уплотнителей выбирается исходя из необходимого количества реле, по 2 клеммы и 2 уплотнителя каждого типоразмера на одно реле. Для не задействованных посадочных отверстий клемм используются уплотнители-заглушки соответствующего типоразмера.

• Клемма не изолированная JPT-WP F280 (МТА);

• Уплотнитель для клемм JPT-WP F280/M280 (MTA)*;

• Клемма не изолированная SPT F630 (МТА);

• Уплотнитель для клемм SPT 8.2 мм (TE).
* Либо аналоги от производителей TE Connectivity, APTIV (DELPHI), не уступающие по качеству:

• Уплотнитель для клемм JPT 5.2 мм (TE).


Клеммы и уплотнители для двух реле MAXI:
• Клемма не изолированная SPT F630 (МТА);

• Уплотнитель для клемм SPT 8.2 мм (TE);
• Клемма не изолированная MPT F950 (TE);

• Уплотнитель для клемм MPT 15 мм (TE).


Предохранители и реле:
• Предохранитель MINIVAL (MTA);
• Предохранитель MAXIVAL (MTA);
• Реле MICRO 4-контактное 12В 30A (MTA);

• Реле MICRO 4-контактное 12В 20A (MTA);

• Реле MAXI 4-контактное 12В 50A (MTA).

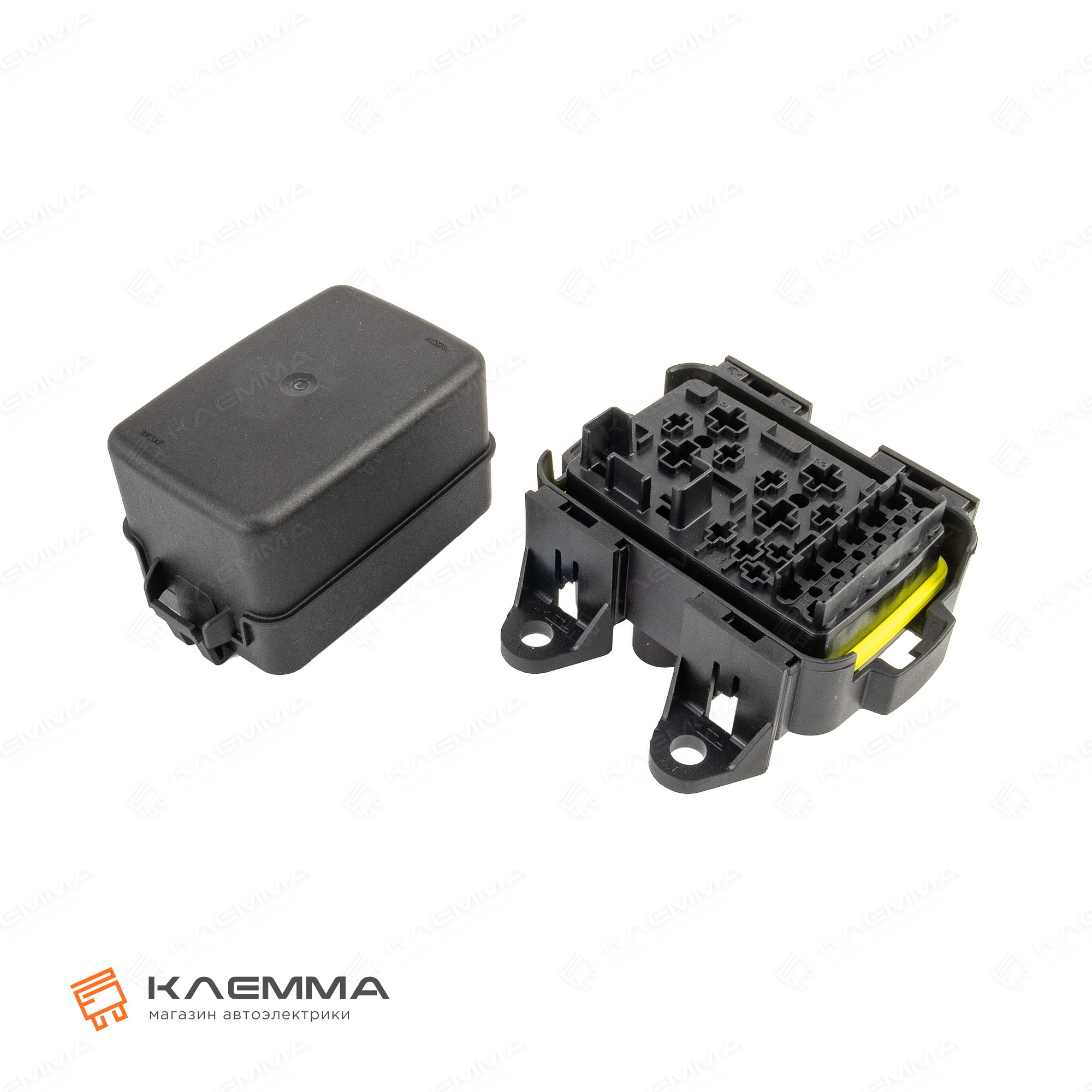

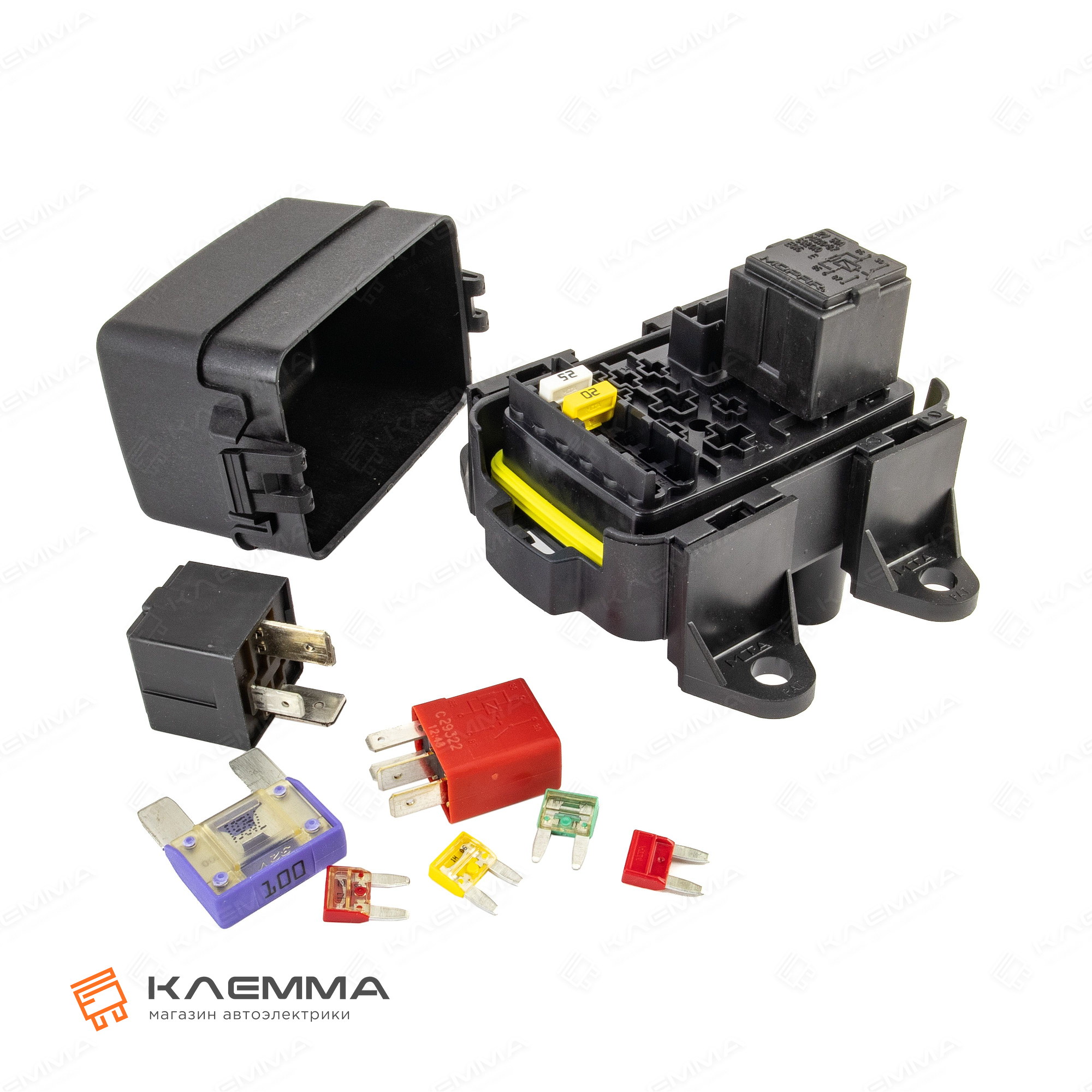

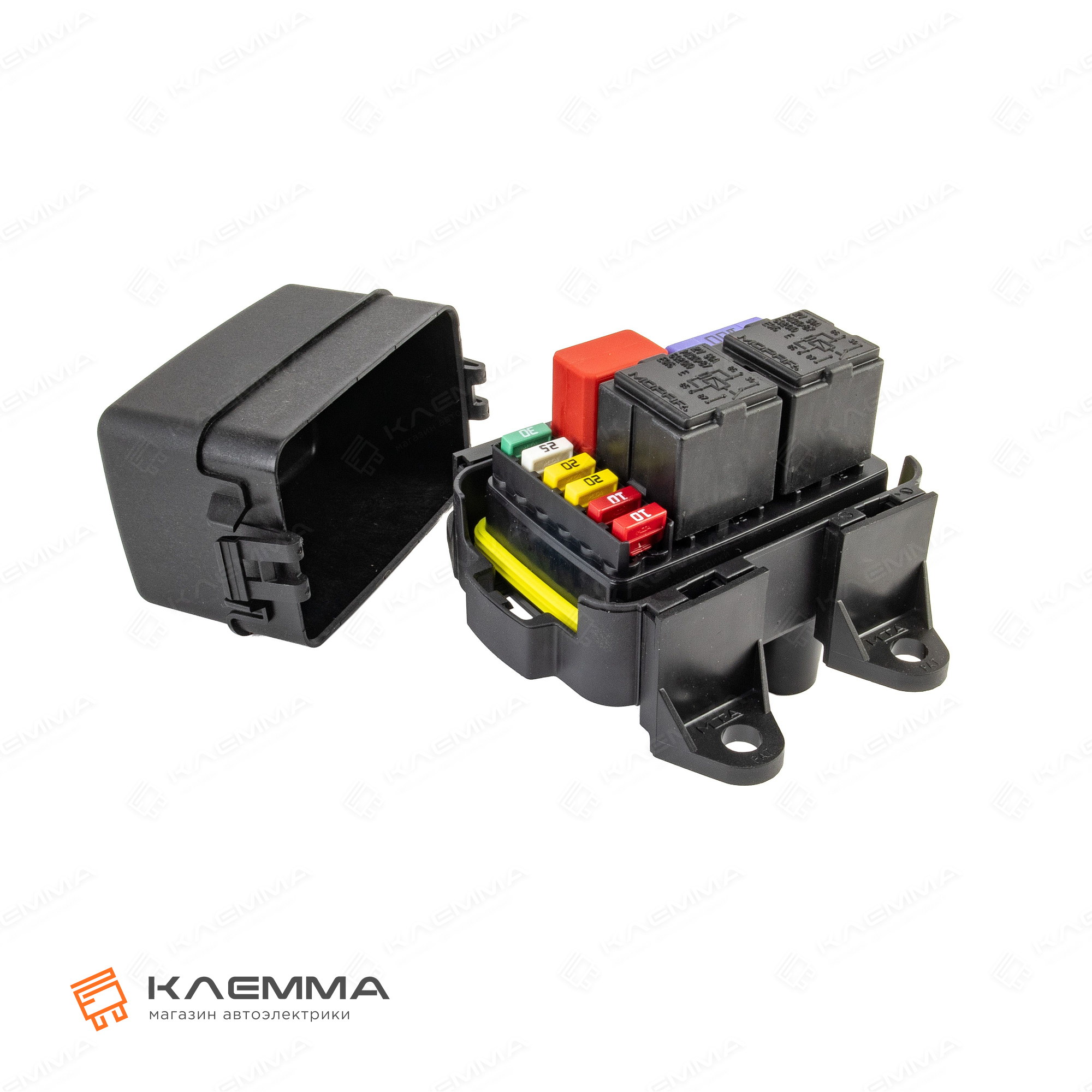

Так же в продаже имеется комплект данного модуля в сборе, с клеммами, уплотнителями, кронштейнами и крышкой:

• Блок влагозащищенный 6 MINIVAL + 1 MAXIVAL + 2 MAXIRELAY + 1 MICRORELAY (MTA) комплект.

Технические характеристики:

• Производитель: MTA (Италия);
• Материал корпуса: полиамид средней плотности (PА66 MD25);

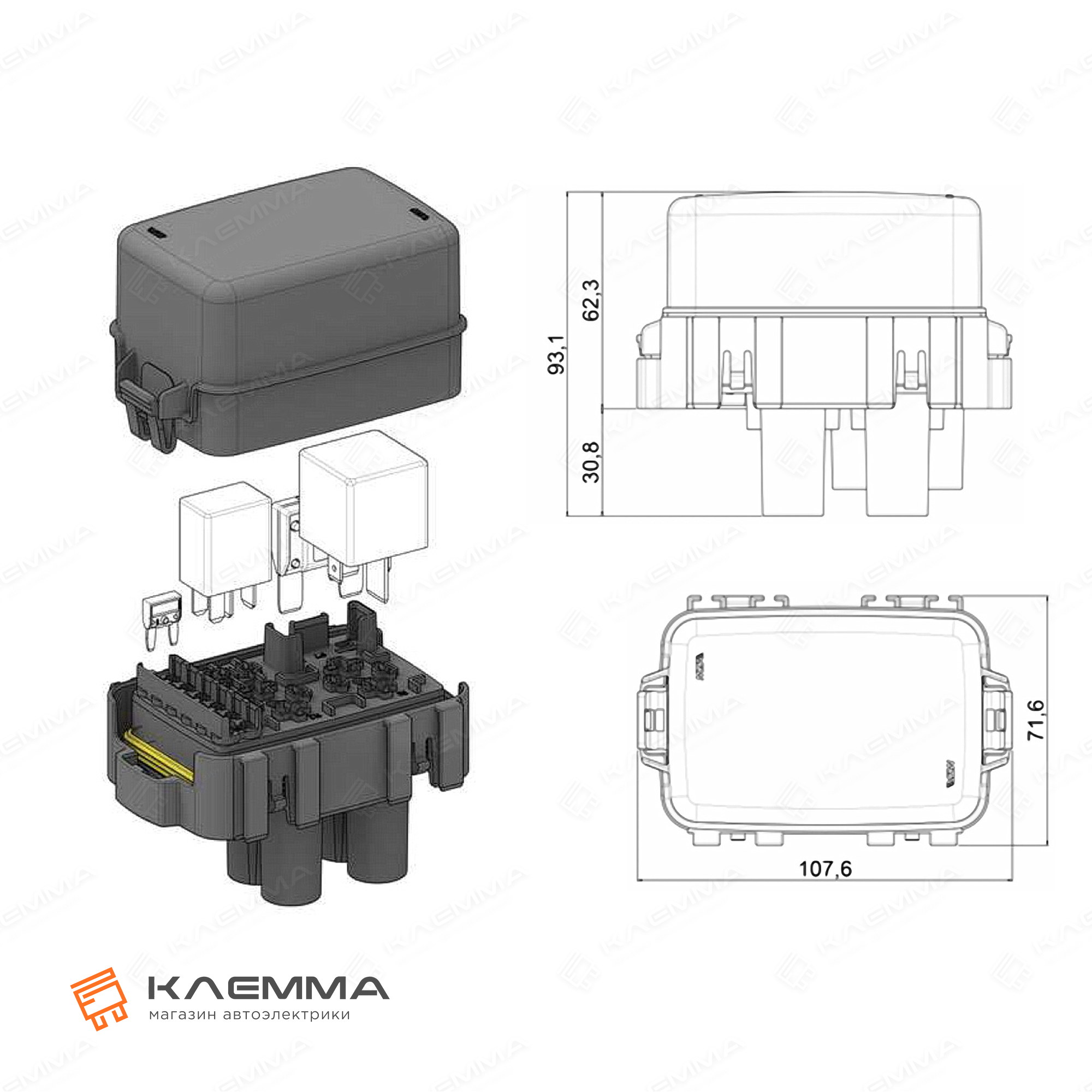

• Размер модуля (ДхШхВ, мм): 107,6 х 71,6 х 86,9.

Артикул: 0101491, 0301491
