Держатель реле MINI и предохранителя UNIVAL (MTA) комплект

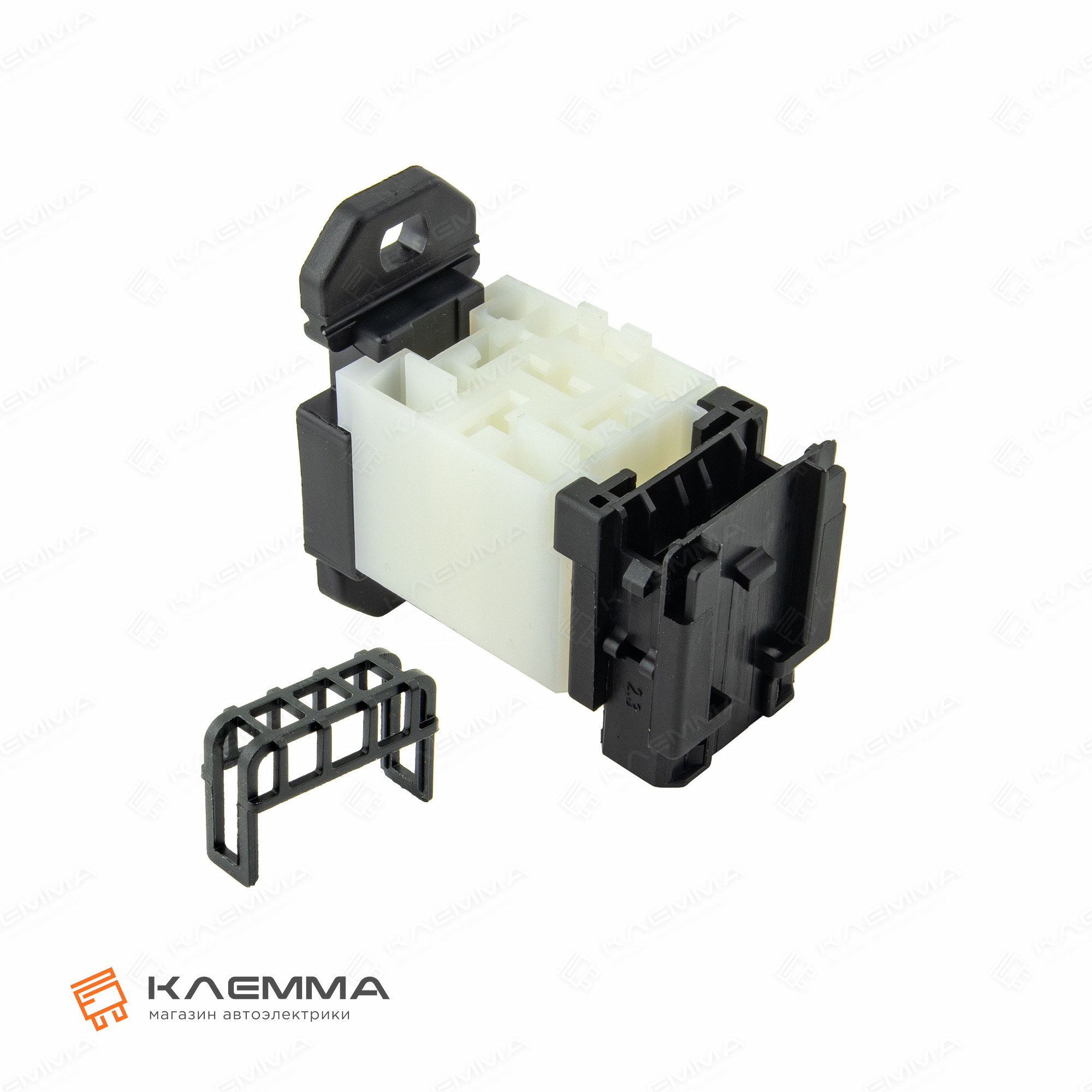

Держатели реле MINI и предохранителя UNIVAL (MTA) с клеммами и кронштейном

Держатель реле предназначен для установки одного 5-и контактного реле типа MINI под ток от 20 до 40 А. Выполнен из полиамида белого цвета.

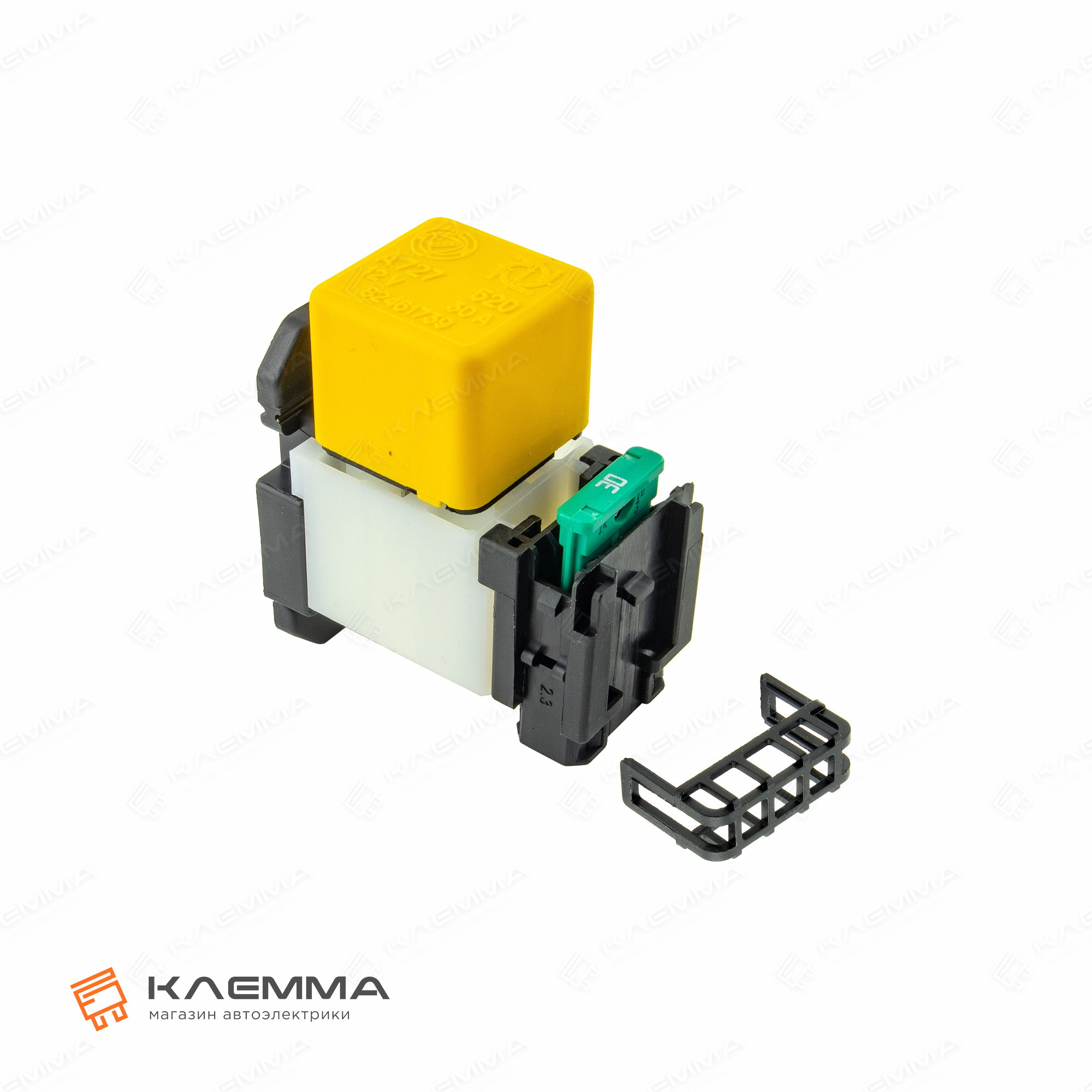

Держатель предохранителя предназначен для установки одного флажкового предохранителя типа UNIVAL на ток от 1 до 40А. Держатель оснащен откидными крыльями. Крылья предоставляют удобный доступ к клеммному отсеку при монтаже клемм и служат для их надежной фиксации в корпусе держателя. Держатель комплектуется защитной сетчатой крышкой, которая защищает предохранитель от механического воздействия и исключает самопроизвольное извлечение предохранителя при агрессивной эксплуатации.

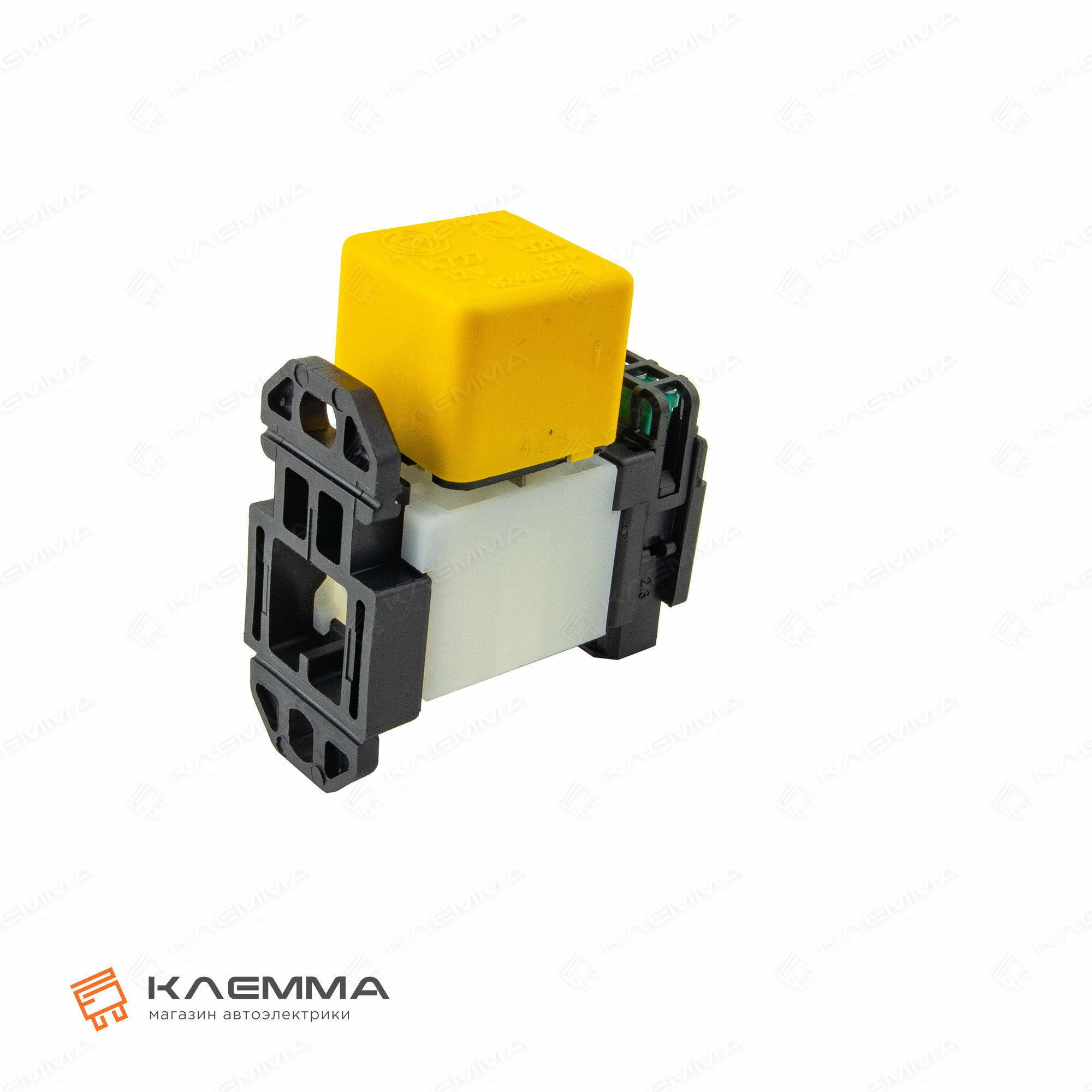

Монтажный кронштейн представляет из себя фиксирующую пластину с двумя овальными отверстиями под винты M5. Отверстия позволяют производить незначительную регулировку держателей при некорректном монтаже на вертикальную поверхность.

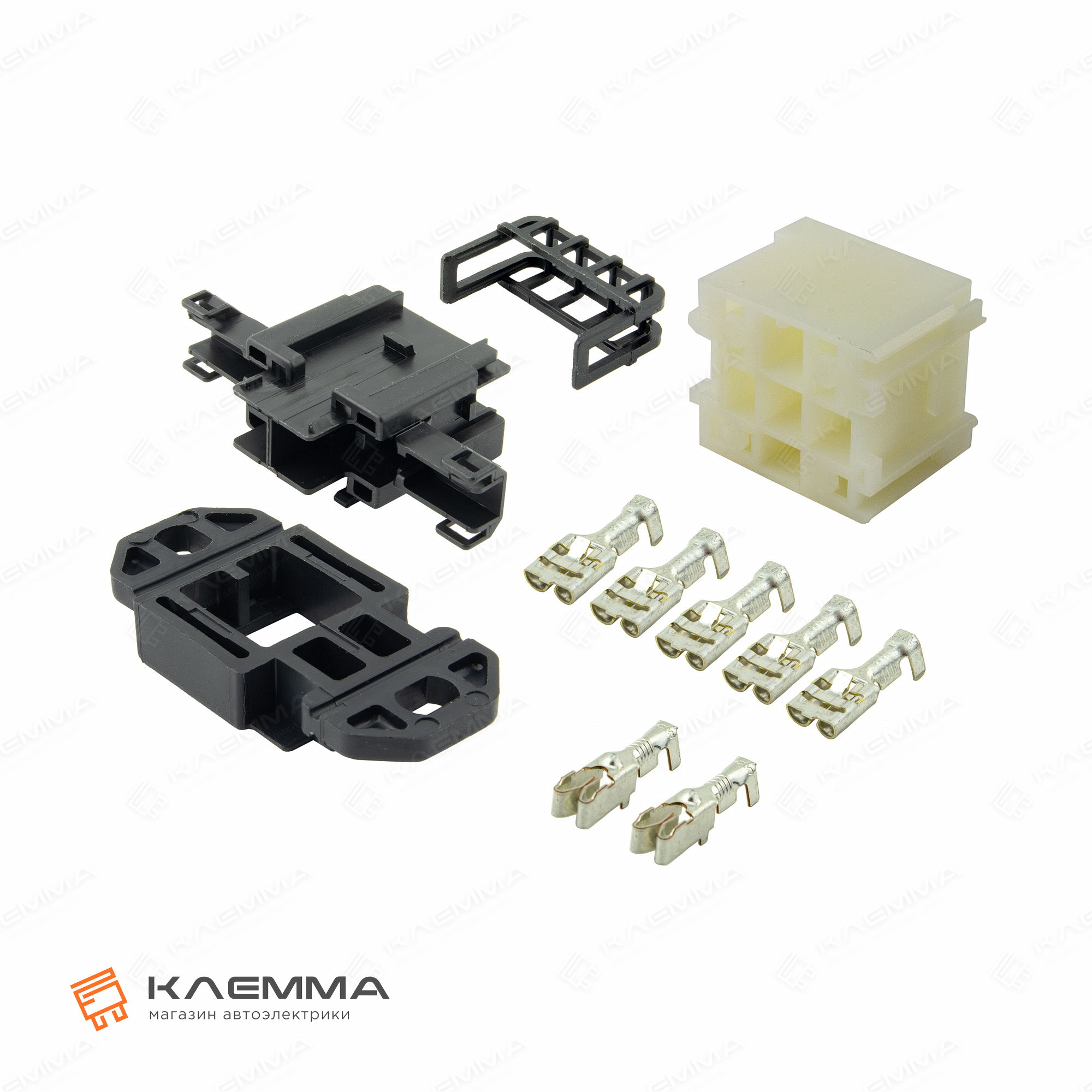

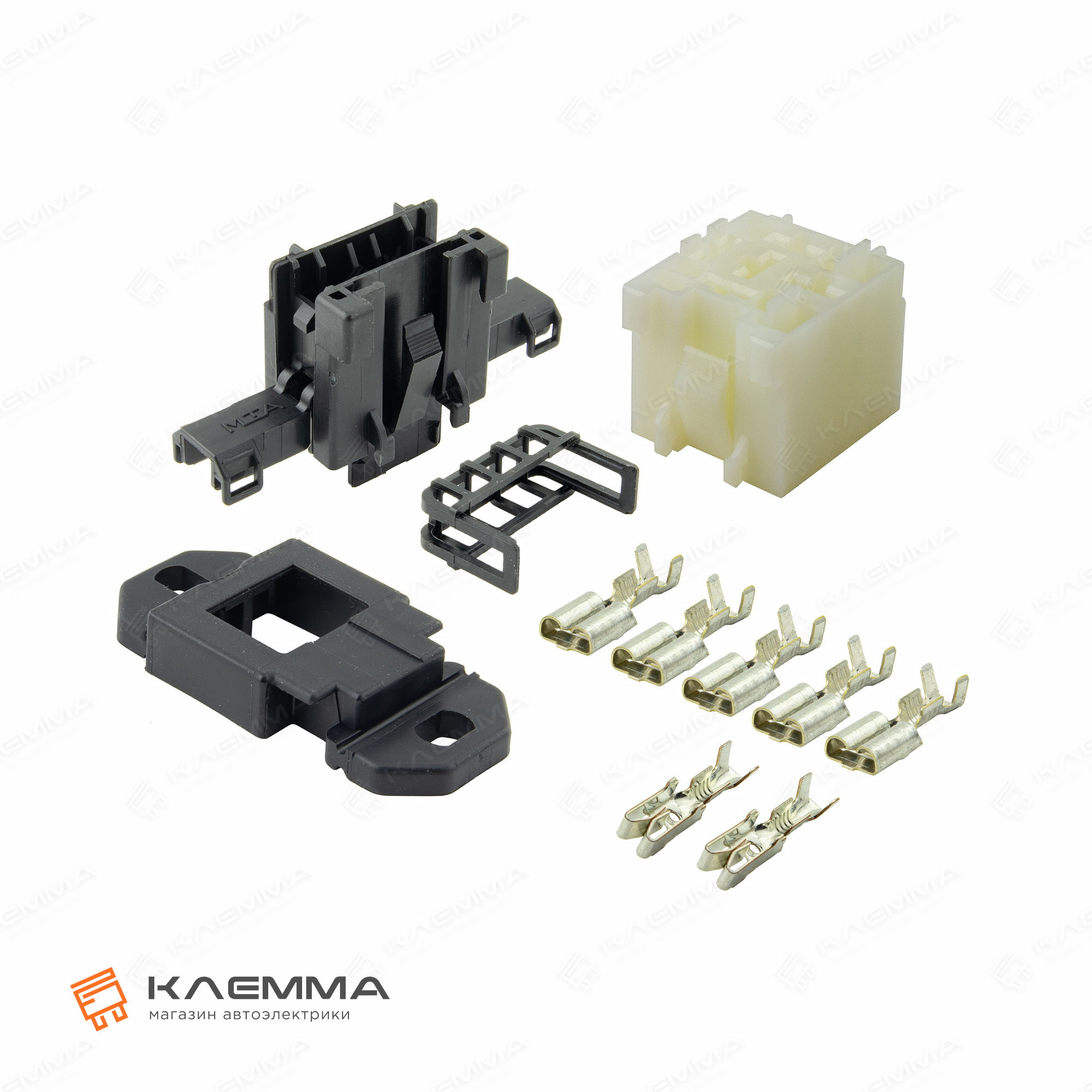

Комплект включает в себя:

• Держатель реле MINI наборный (MTA), артикул 4410245, 4510245 – 1 штука;
• Клемма не изолированная FASTON F630 с замком (MTA), под сечение провода 1,0-2,5 мм2 – 5 штук;
• Держатель предохранителя UNIVAL наборный с фиксирующими крыльями (MTA), артикул 0100400, 0300400 – 1 штука;
• Крышка держателя предохранителя UNIVAL наборного с фиксирующими крыльями (MTA), артикул 0100415, 0300415 – 1 штука;
• Клемма не изолированная UNI F630 (MTA), под сечение провода 0,5-1,5 мм2 – 2 штуки;
• Кронштейн монтажный под два винта M5 (MTA), артикул 0100440, 0300440 – 1 штука.

Дополнительные необходимые комплектующие (в комплект не входят):

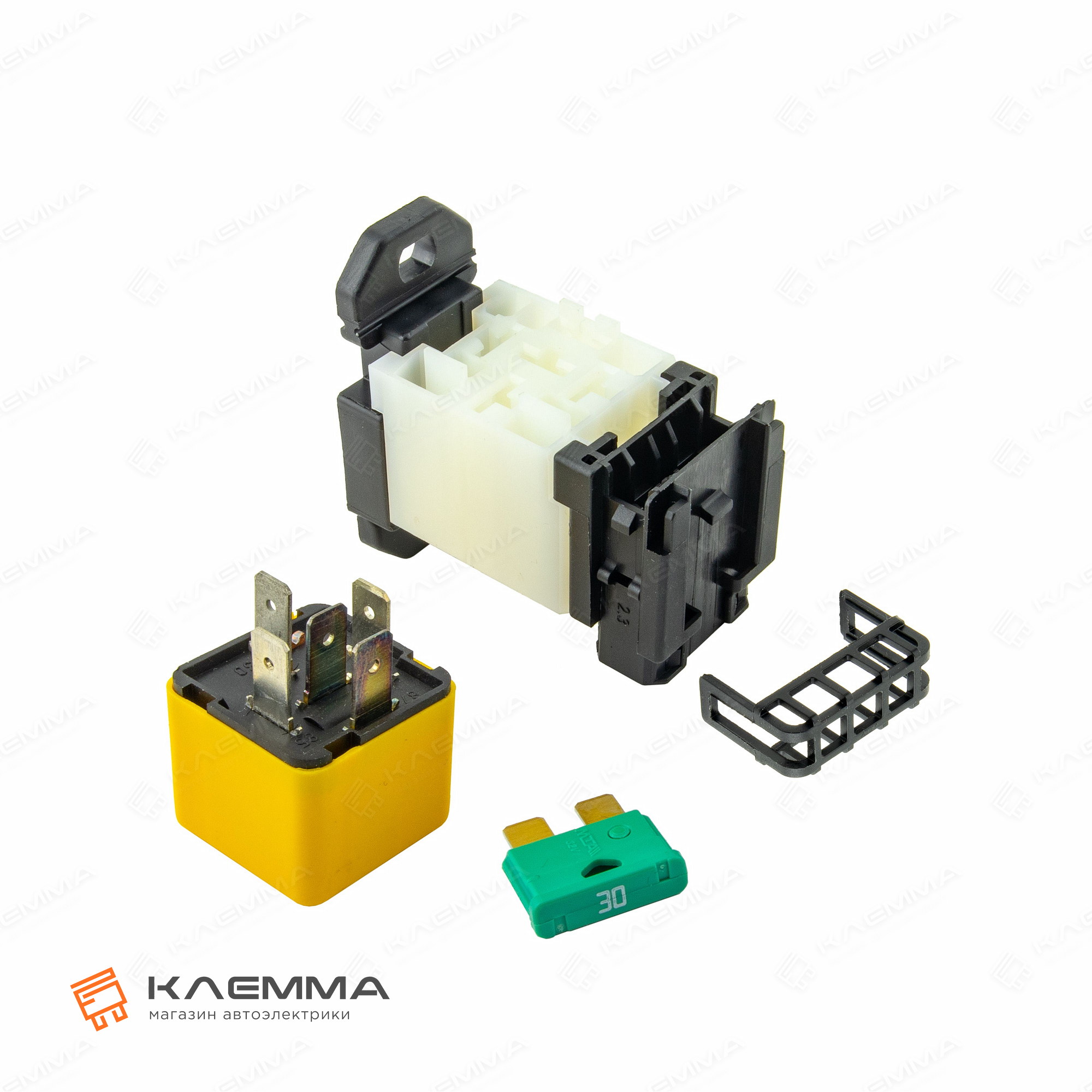

• Реле MINI 5-контактное 12В 2x20А, артикул REL3030;
или - Реле MINI 5-контактное 12В 30А, артикул RMIC40; или - Реле MINI 5-контактное 12В 40А с кронштейном, артикул RMin1240K-5 (REL3040);
• Предохранитель UNIVAL (MTA);
или Предохранитель флажковый ATO с индикатором (LittelFuse);
или Предохранитель флажковый ATOF Nylon (LittelFuse).

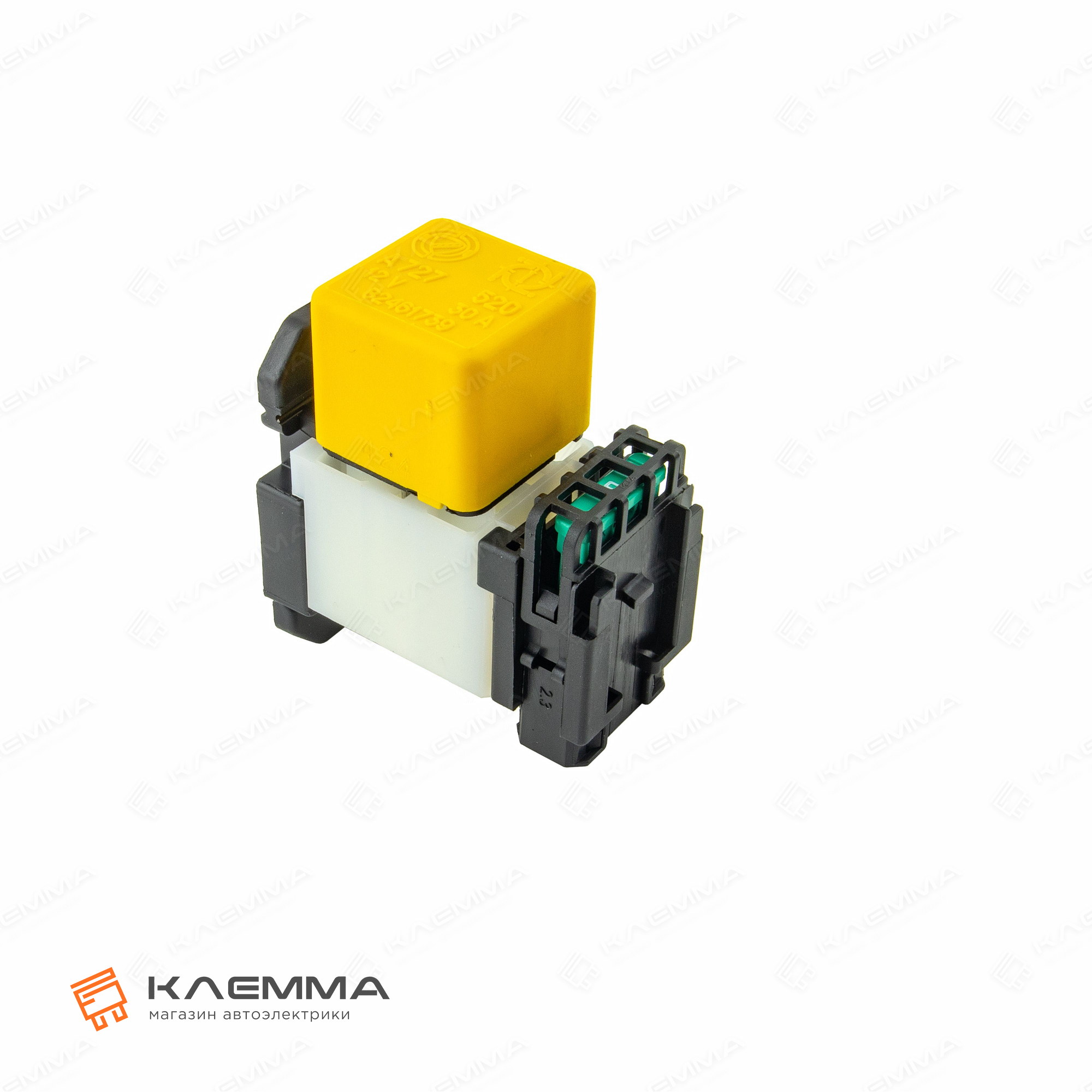

Все элементы данного комплекта имеют единую наборную конструкцию, это дает возможность к его расширению. Комплект может использоваться как самостоятельно, так и дополняться различными комплектующими MTA (в комплект не входят):

• с такими же держателями;
• с Держатель реле MAXI наборный (MTA), артикул 4410247;
• с Держатель предохранителя MAXIVAL наборный (MTA), артикул 0100390, 0300390, 3001001;
• с Держатель предохранителя UNIVAL влагостойкий (MTA), артикул 0301301, 0301305, 0301307, 0301310, 0301315, 0301320, 0301325, 0301330.

Данный комплект держателей можно приобрести в составе готового набора с реле и предохранителями:

• Держатель реле MINI и предохранителя UNIVAL (MTA) комплект с реле и предохранителями, артикул 4410245_KIT.21, 4410245_KIT.22, 4410245_KIT.23.

Технические характеристики:
Материал держателя реле: полиамид (PA) белый;
Материал держателя предохранителей и кронштейна: полиамид (PA66) черный;
Материал клемм: латунь с оловянным покрытием (CuZn-Sn);

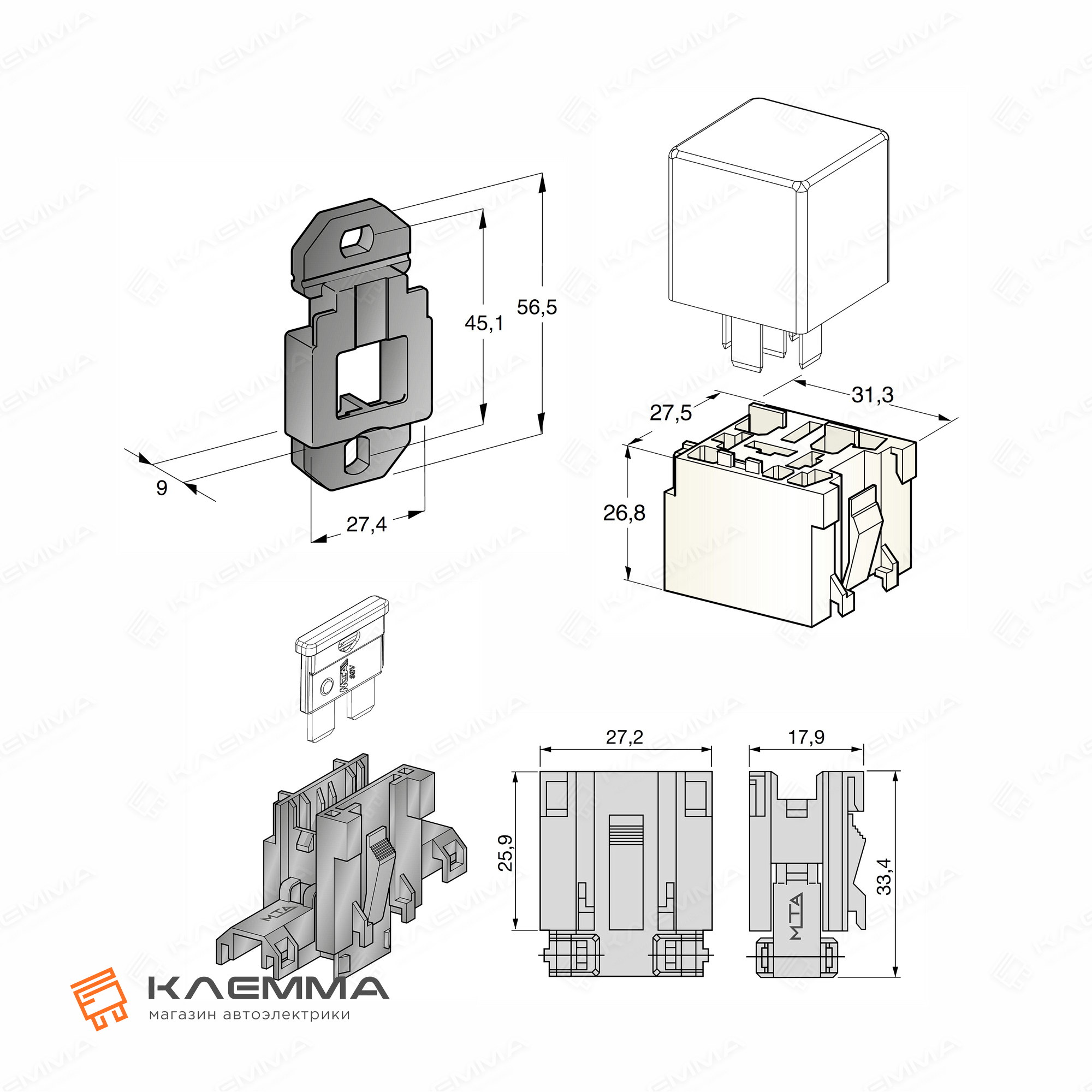

Размер собранного комплекта (ДхШхВ, мм): 56 х 55 х 26,8.

Производитель: MTA (Италия).
Артикул: 4410245_KIT.2
