Держатель предохранителя UNIVAL наборный с фиксирующими крыльями (MTA)

Держатель предохранителя UNIVAL наборный с фиксирующими крыльями (MTA)

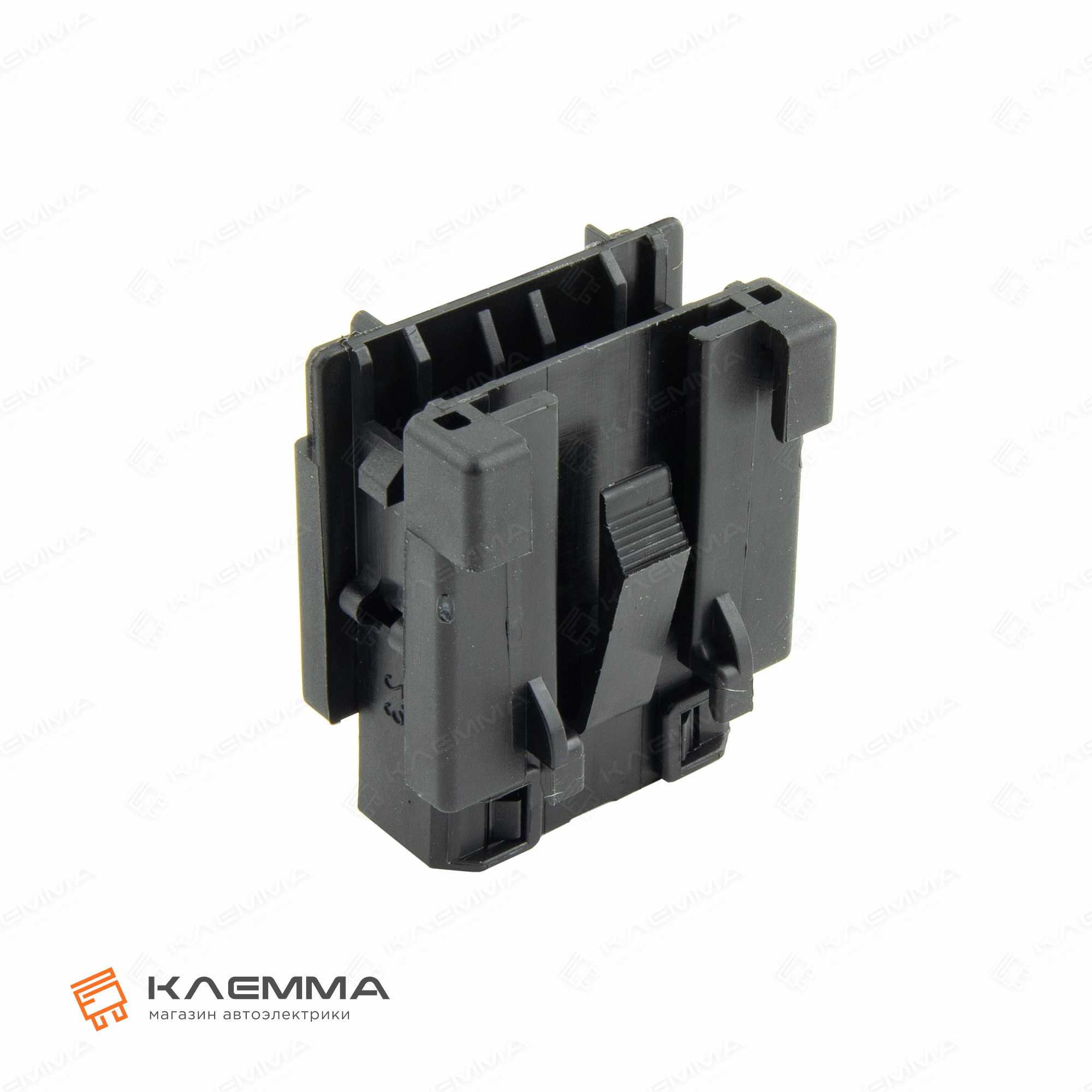

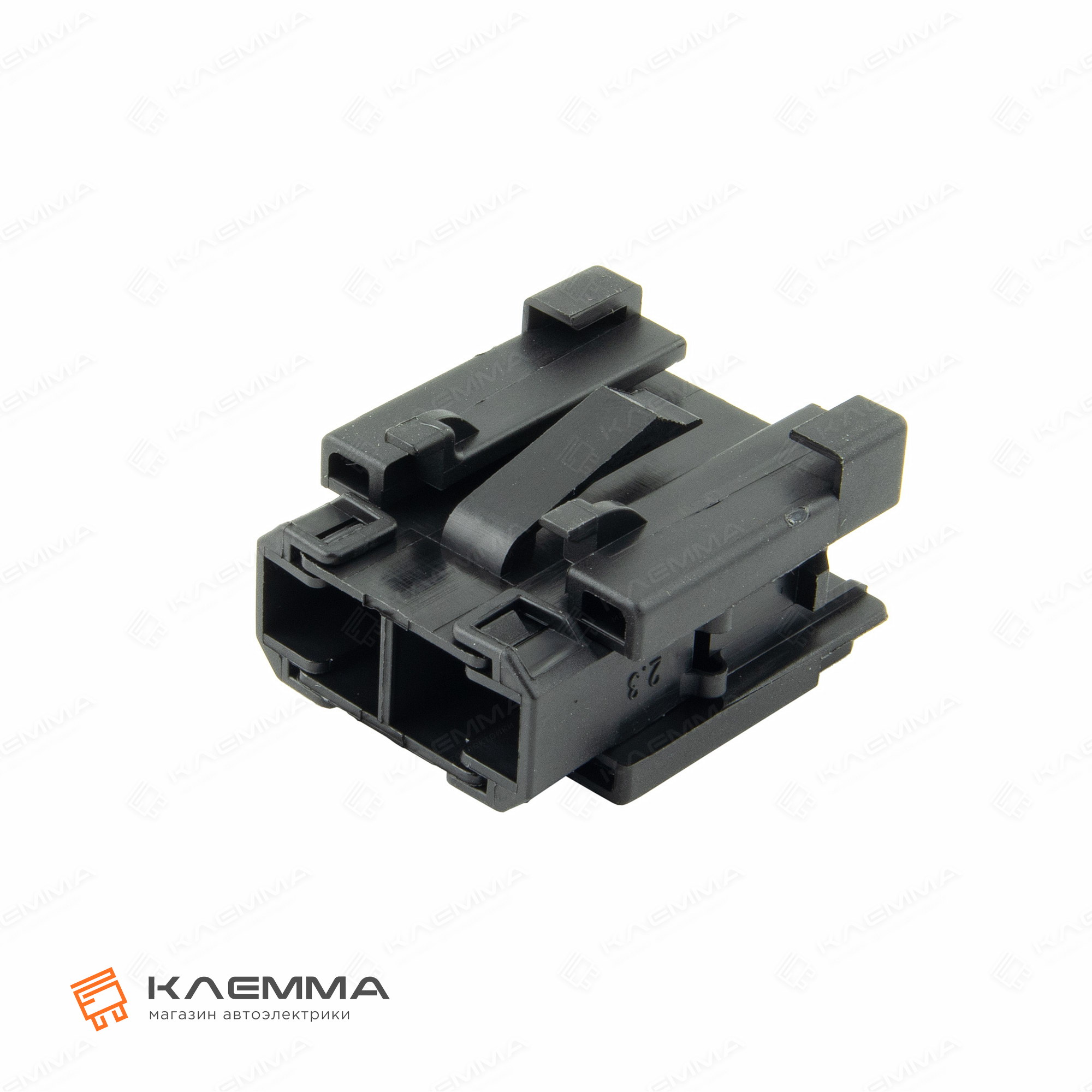

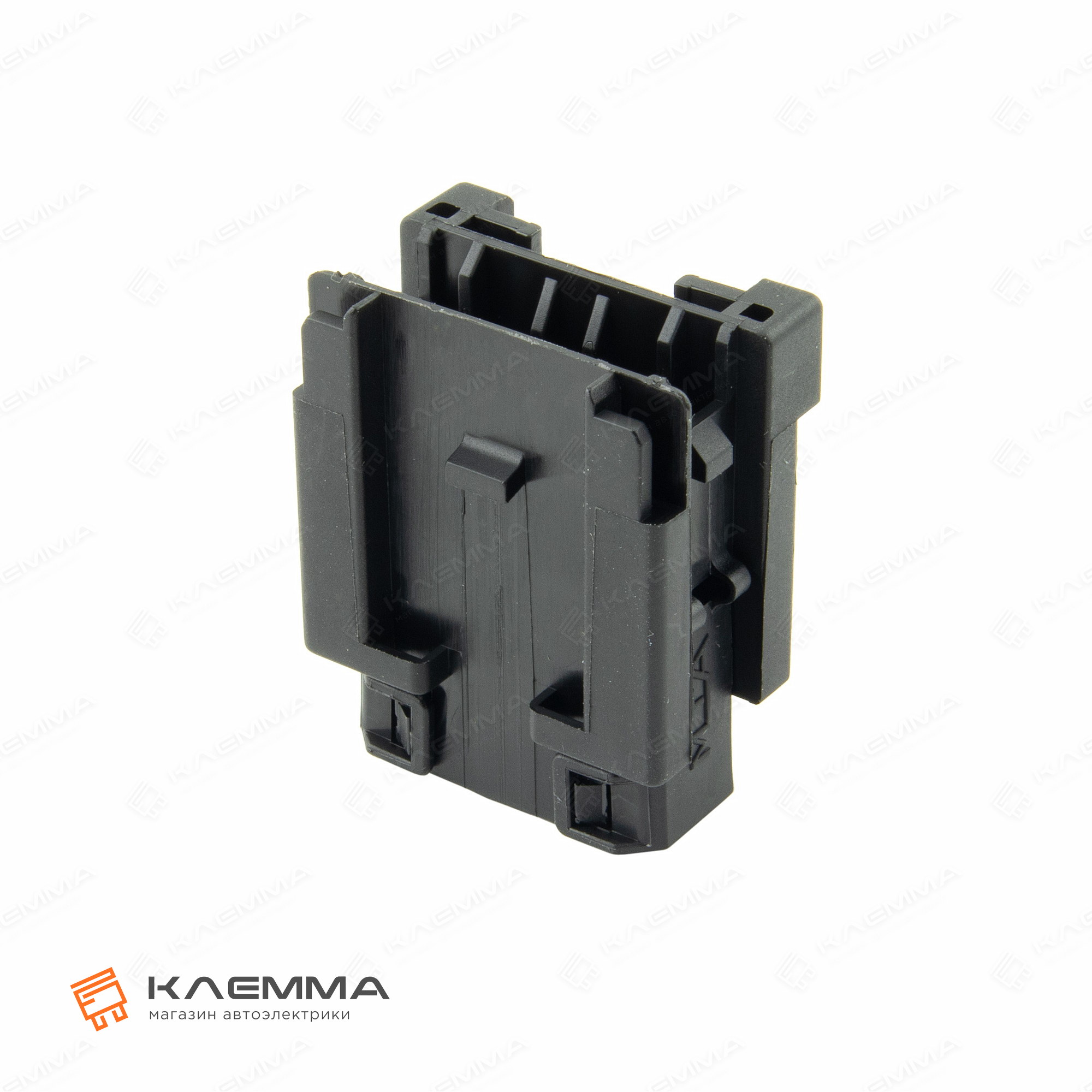

Держатель предназначен для установки одного флажкового предохранителя типа UNIVAL на ток от 1 до 40А.

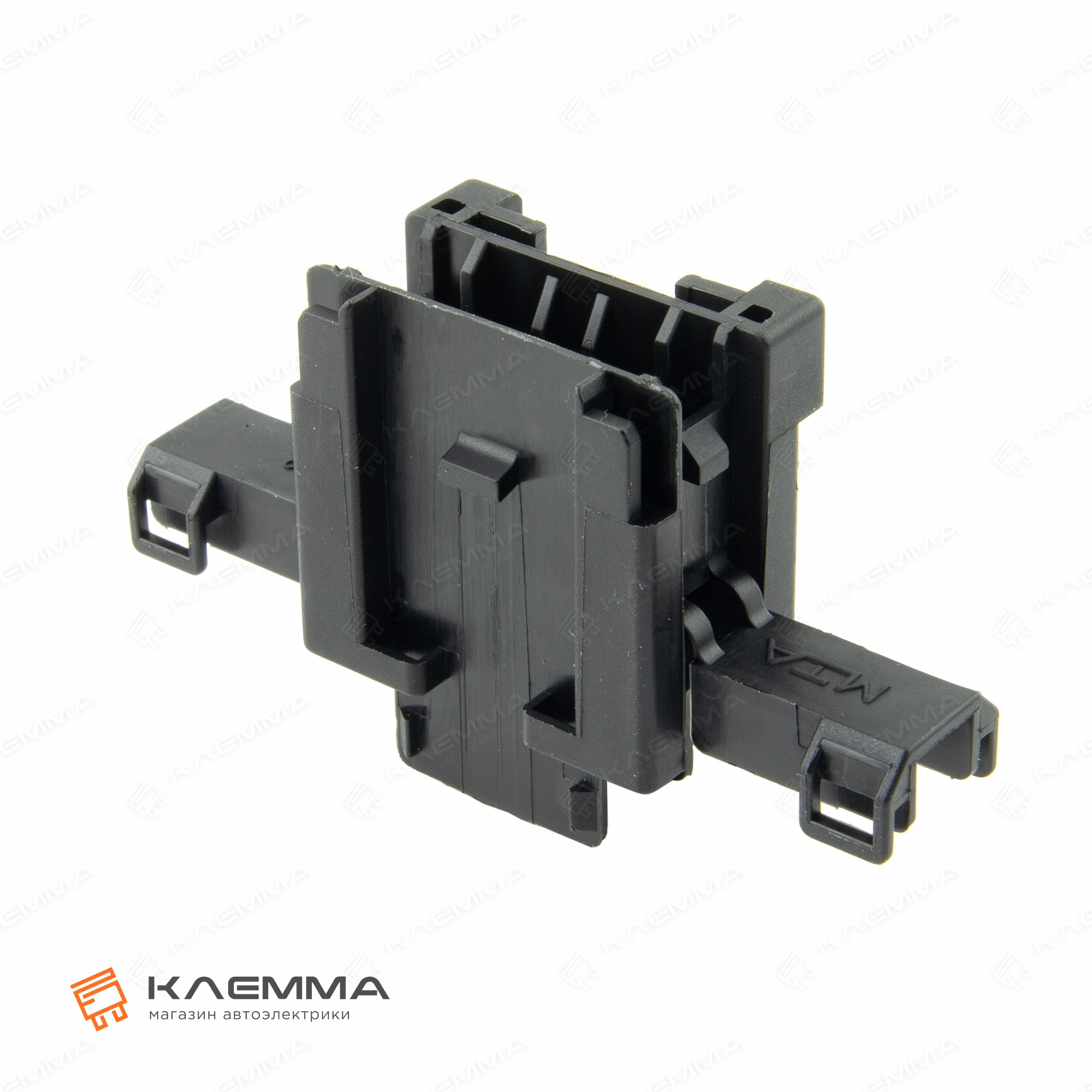

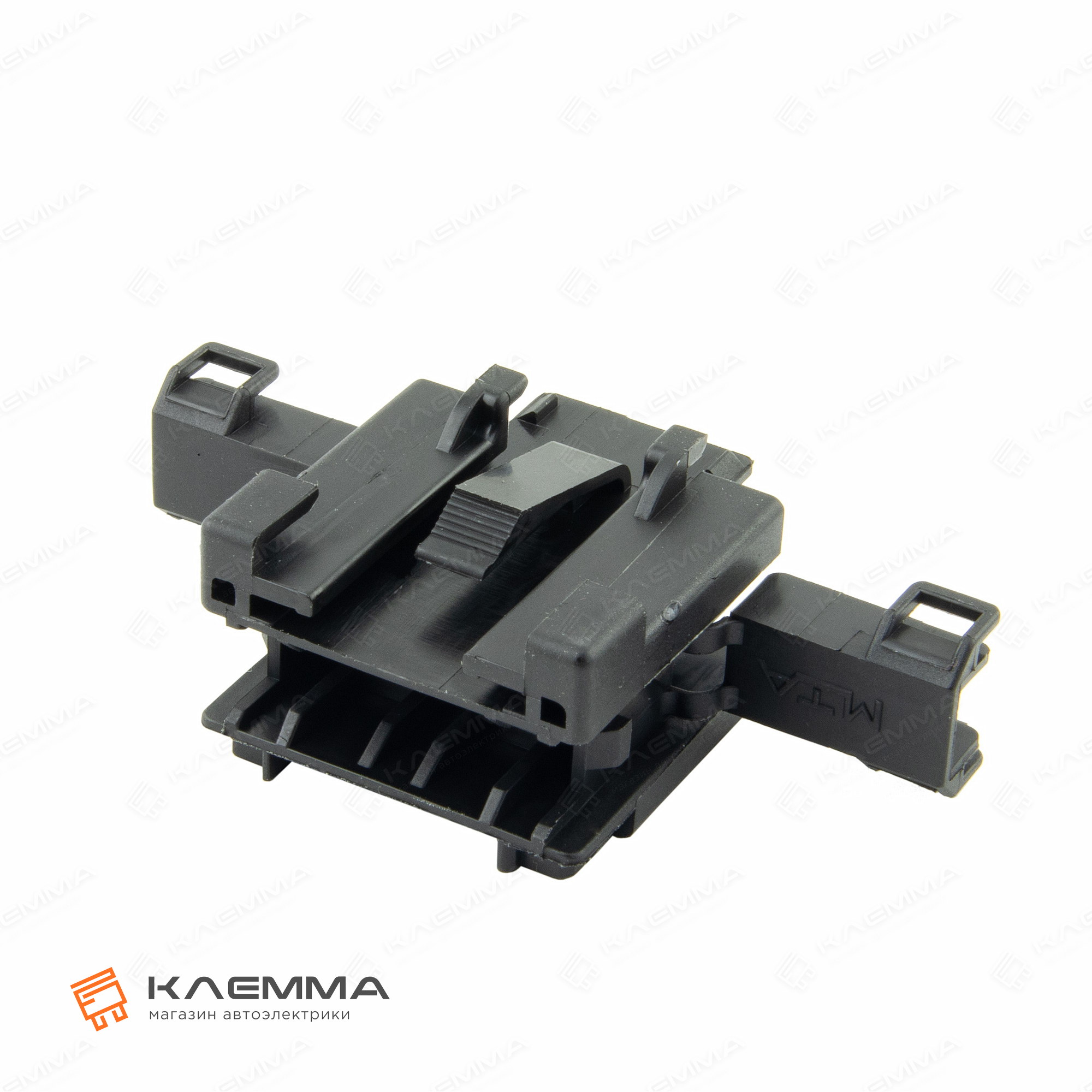

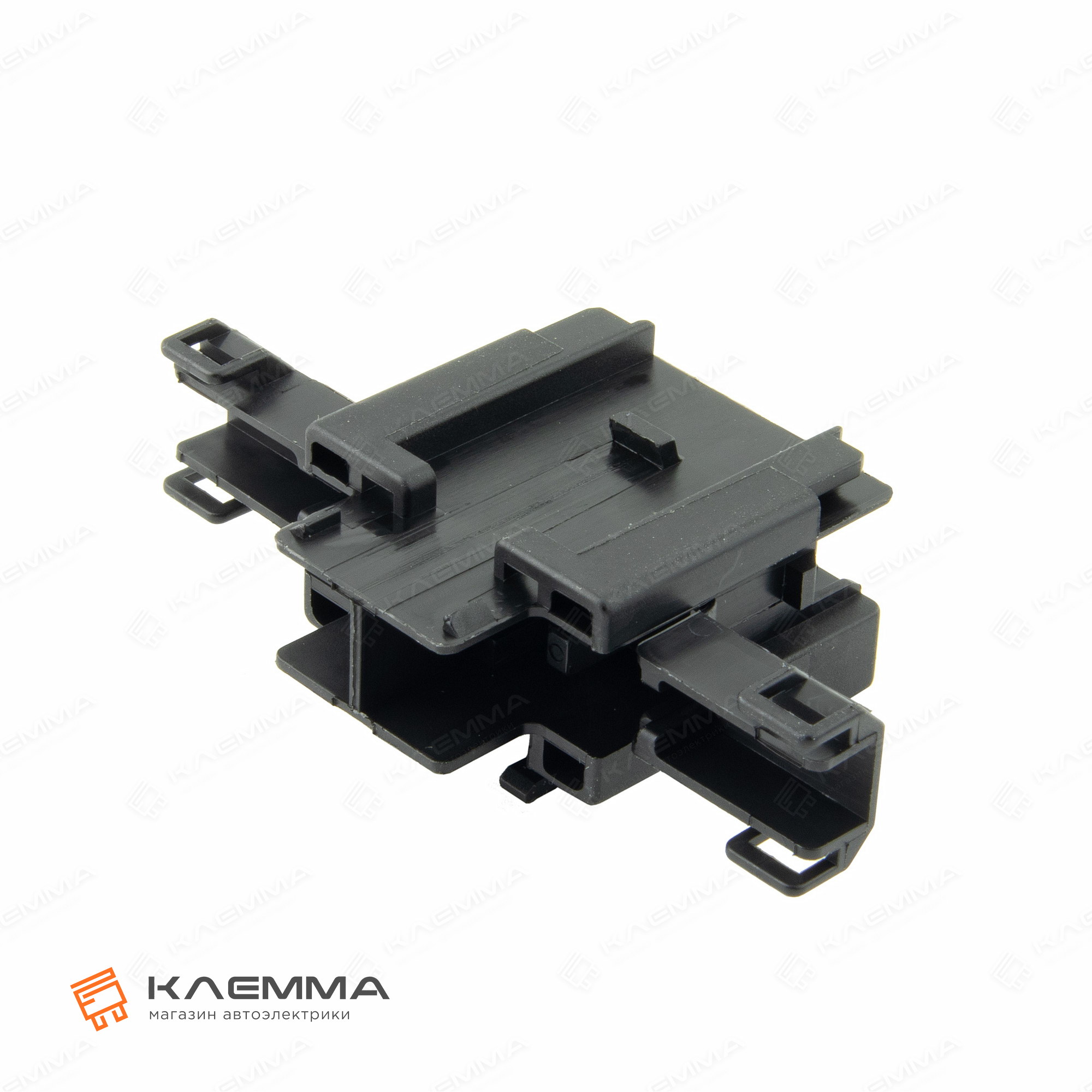

Держатель предохранителя оснащен откидными крыльями. Крылья предоставляют удобный доступ к клеммному отсеку при монтаже клемм и служат для их надежной фиксации в корпусе держателя.

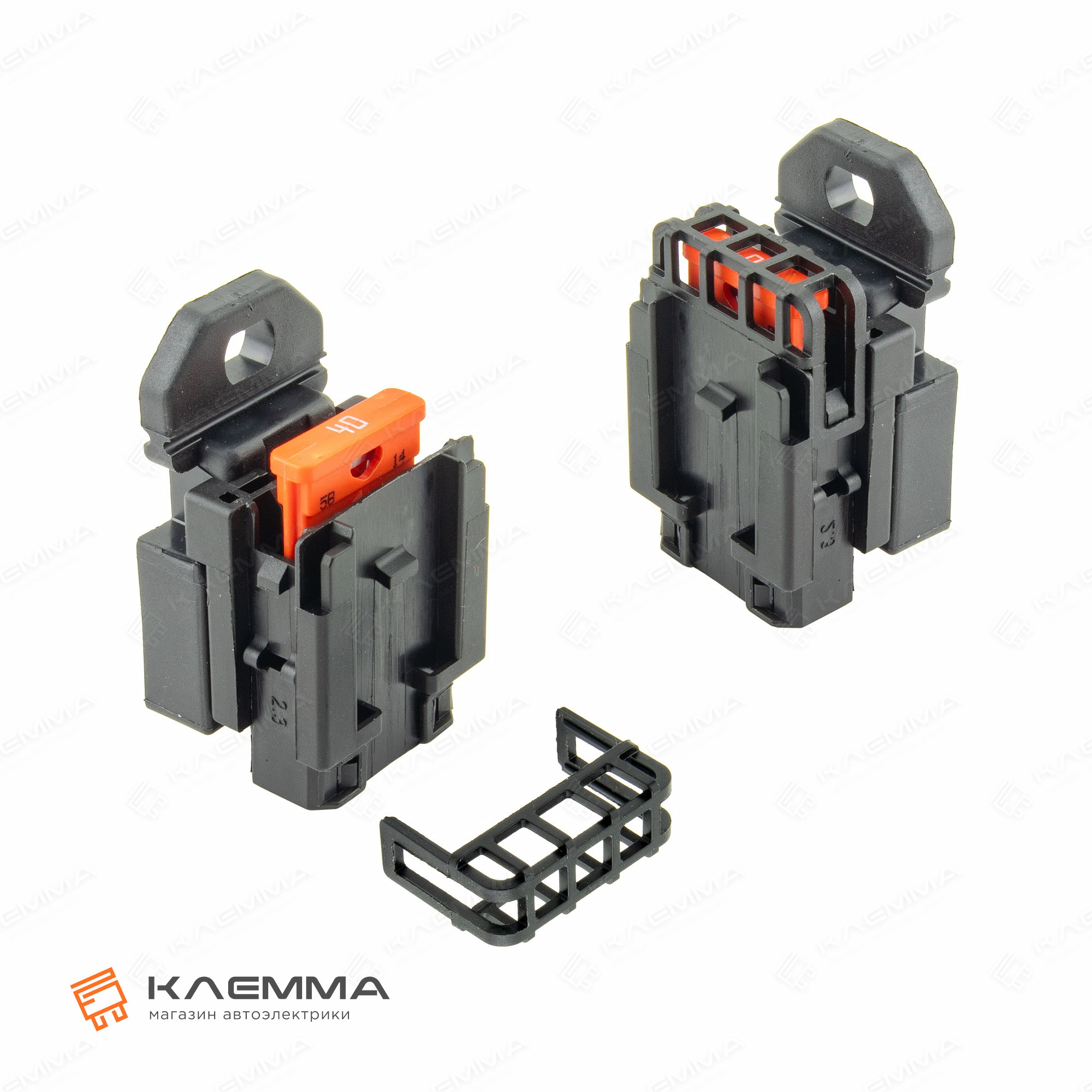

Держатель может оснащаться защитной сетчатой крышкой.

Дополнительные необходимые комплектующие (в комплект не ходят):

• Крышка держателя предохранителя UNIVAL наборного с фиксирующими крыльями (MTA);
• Клемма не изолированная UNI F630 (MTA) – 2 штуки;
  или Клемма не изолированная UNI F630 с клипсой (MTA) – 2 штуки;

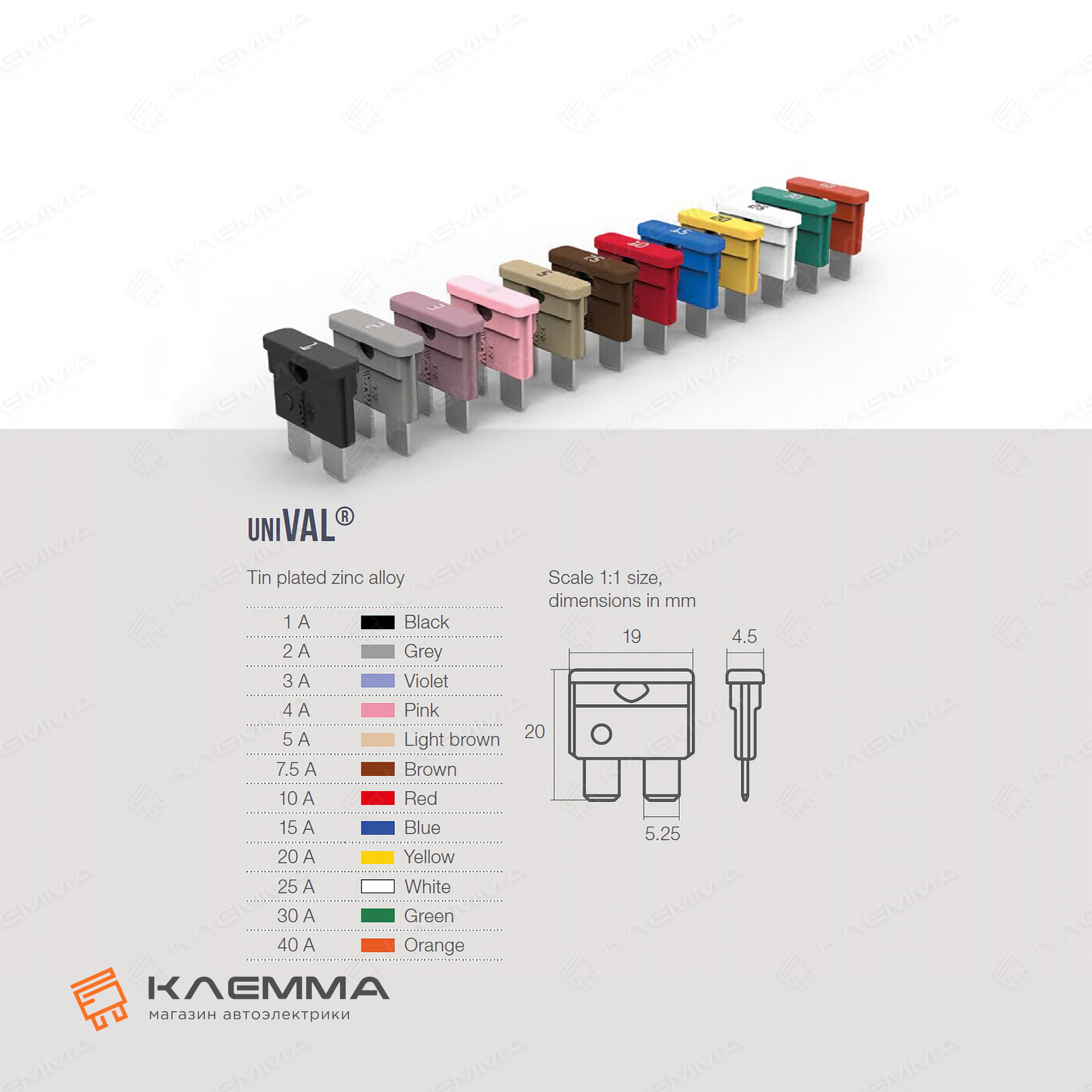

• Предохранитель UNIVAL (MTA);
или Предохранитель флажковый ATO с индикатором (LittelFuse);
или Предохранитель флажковый ATOF Nylon (LittelFuse).

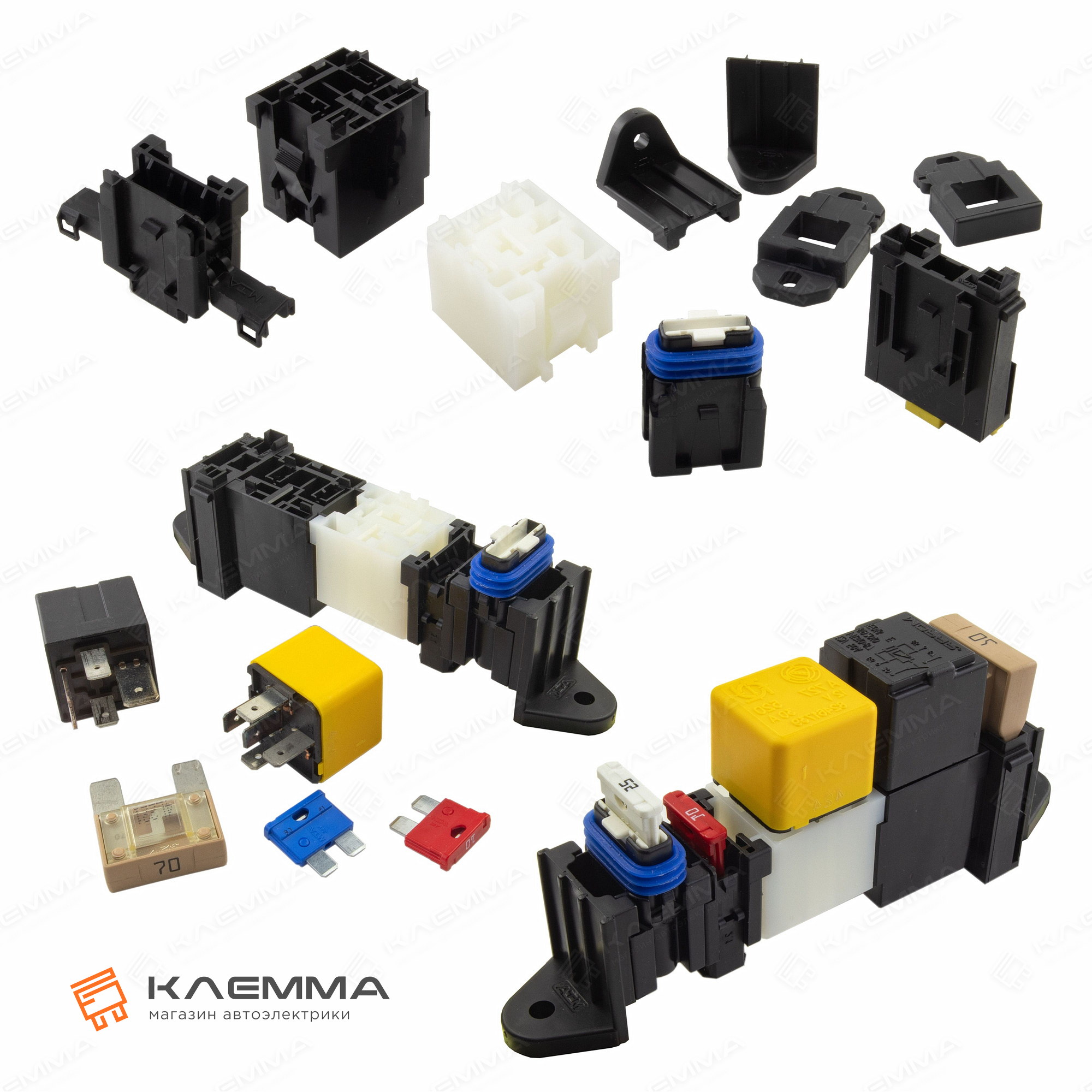

Держатель имеет наборную конструкцию, он может использоваться как самостоятельно, так и собираться в сборки с различными комплектующими MTA (в комплект не входят):

• с такими же держателями;
• с Держатель предохранителя UNIVAL влагостойкий (MTA), артикул 0301301, 0301305, 0301307, 0301310, 0301315, 0301320, 0301325, 0301330, 0302305, 0302310, 0302315, 0302320, 0302325, 0302330;
• с Держатель реле MAXI наборный (MTA), артикул 4410247;
• с Держатель реле MINI наборный, артикул 4410245;
• с Держатель предохранителя MAXIVAL наборный (MTA), артикул 0100390, 0300390, 3001001.

Монтаж держателя может выполняться с помощью различных комплектующих (в комплект не входят).
Выбор типа монтажных комплектующих зависит от места и способа установки держателя.
Для монтажа на вертикальную поверхность:

• Кронштейн монтажный под один винт M5 (MTA), артикул 0100430, 0300430;
• Кронштейн монтажный под два винта M5 (MTA), артикул 0100440, 0300440.

Для монтажа на горизонтальную поверхность:

• Кронштейн монтажный d=5.5 мм "папа" (MTA), артикул 0300697;
• Кронштейн монтажный d=5.5 мм "мама" (MTA), артикул 0300698.

Дополнительные фиксаторы и переходники:

• Фиксирующая (прижимная) пластина под два отверстия 5,5 мм, артикул 0300392;
• При необходимости – переходники (адаптеры), артикул 0300949, 0300851, 0300856.

Данные держатели можно приобрести в комплекте с клеммами:

• Держатель предохранителя UNIVAL наборный с фиксирующими крыльями (MTA) комплект, артикул 0100400_KIT.

Либо в составе готовых наборов с держателями реле, монтажными кронштейнами и клеммами:

• Держатель реле MINI и предохранителя UNIVAL (MTA) комплект, артикул 4410245_KIT.20;
• Держатель реле MINI и предохранителя UNIVAL (MTA) комплект с реле и предохранителями, артикул 4410245_KIT.21, 4410245_KIT.22, 4410245_KIT.23.

Технические характеристики:
Материал корпуса: полиамид (PA66);

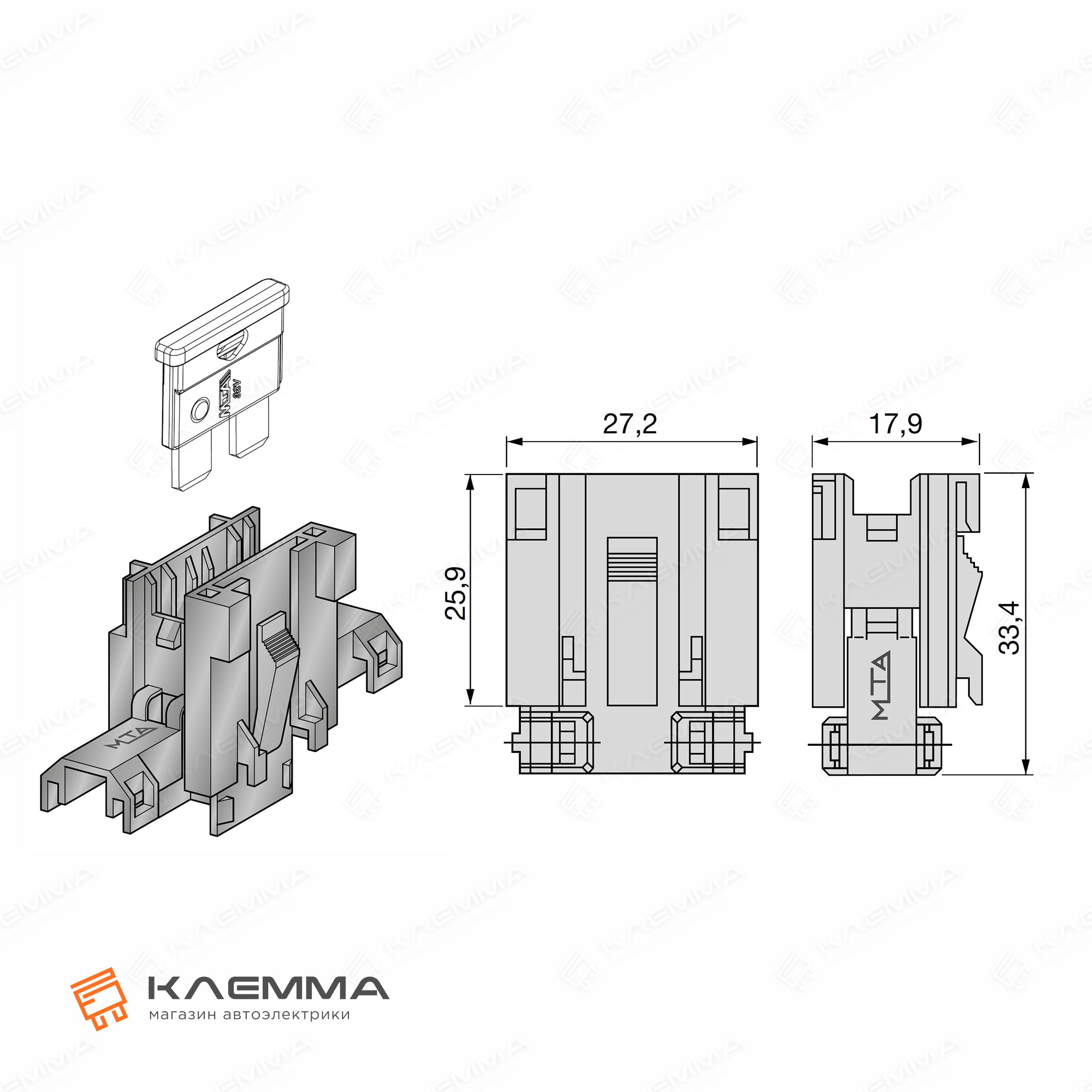

Размеры (ДхШхВ, мм): 27,2 х 17,9 х 33,4.

Производитель: MTA (Италия).
Артикул: 0100400, 030040
