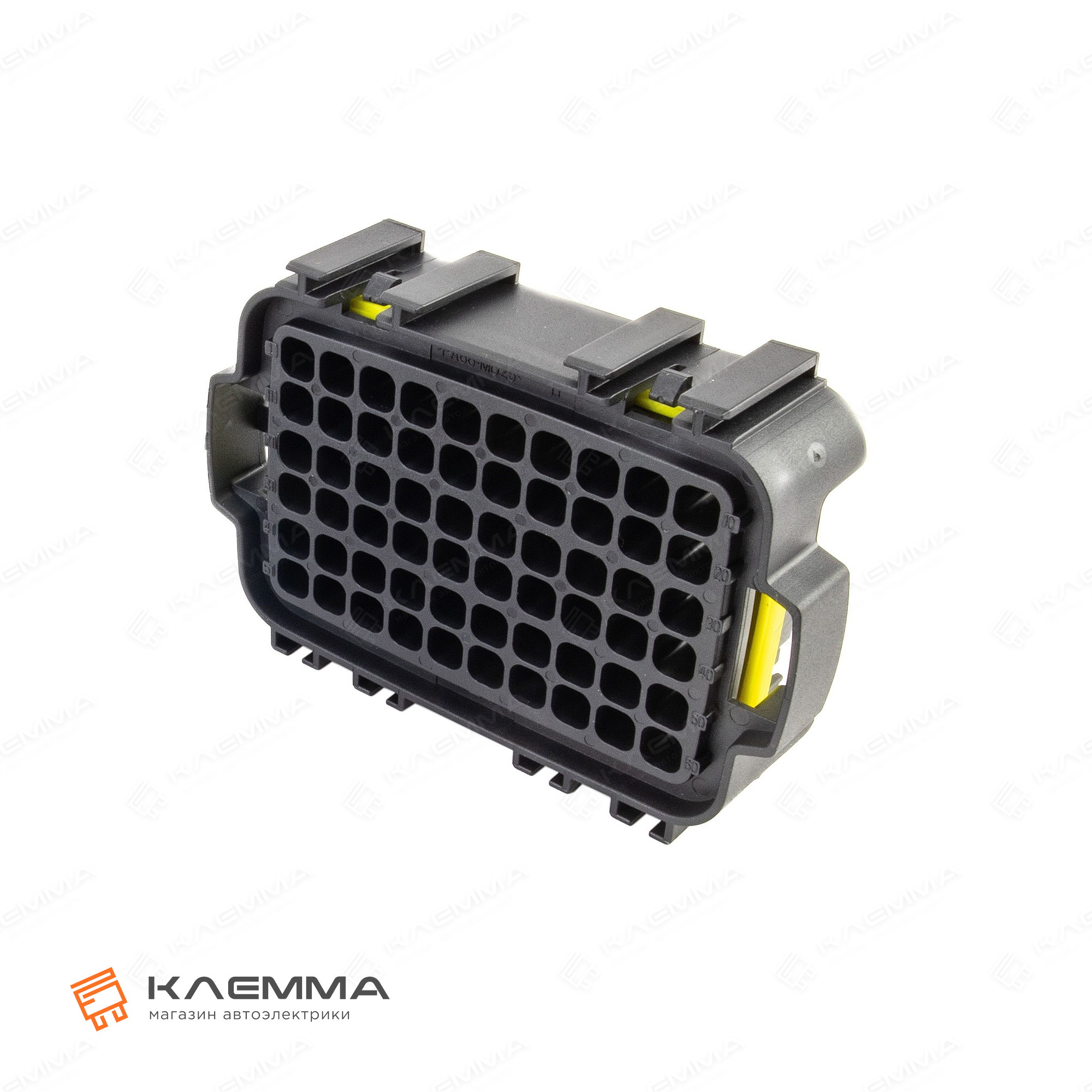

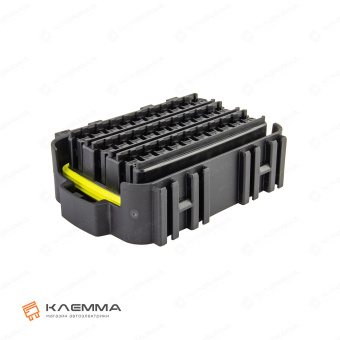

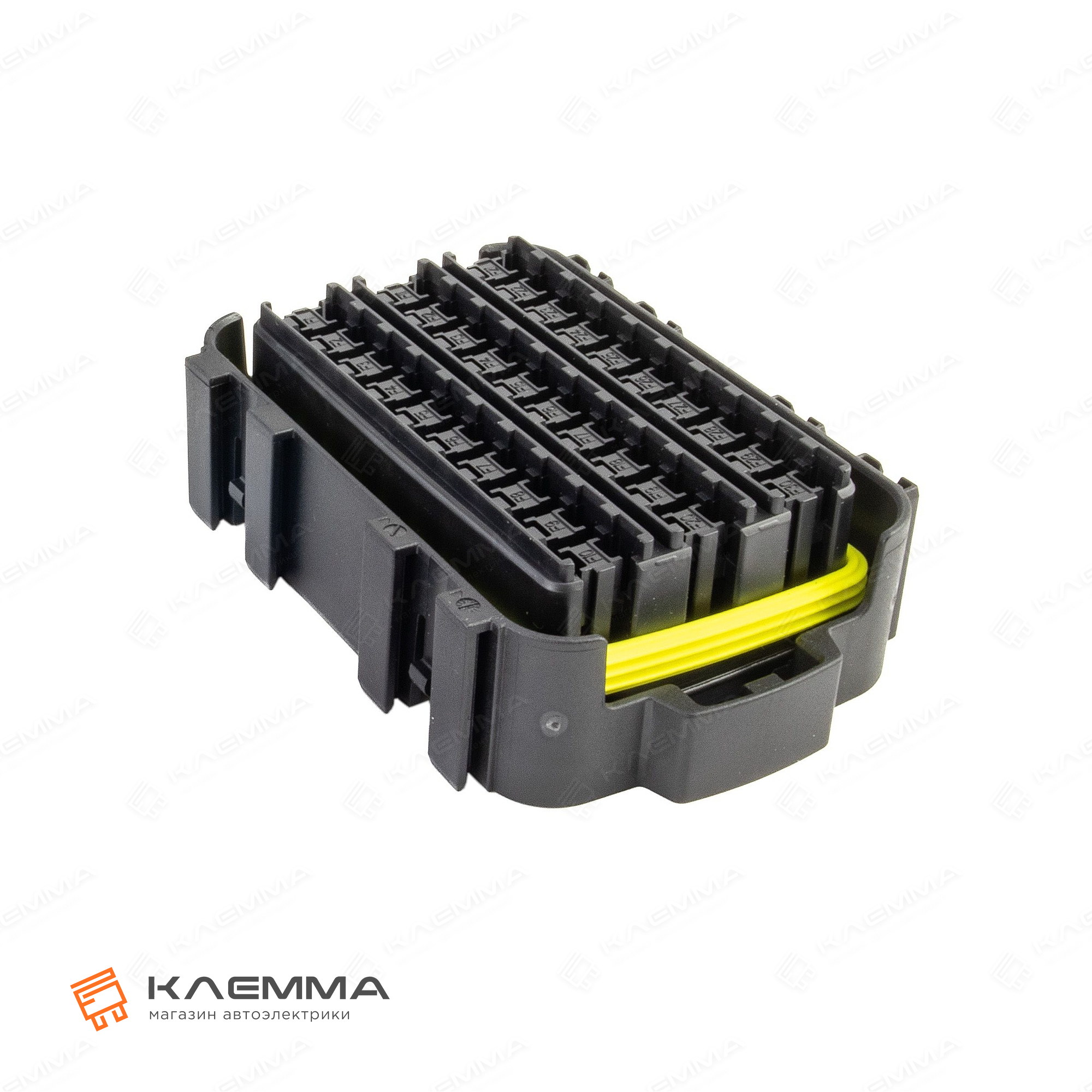

Корпус блока водонепроницаемого 30 MINIVAL или 10 MICRORELAY (MTA) без замков

Корпус блока водонепроницаемого для предохранителей Мини и реле Микро280 (MTA) без замков

Водонепроницаемый блок распределения питания позволяет установить:

• либо 30 предохранителей типоразмера Мини (MINI) до 30А;
• либо 10-15 четырех, пяти контактных реле типоразмера Микро280 (Micro280) до 30А в зависимости от их типоразмера;
• либо любую комбинацию этих компонентов исходя из ваших потребностей.

ВНИМАНИЕ! Данная позиция поставляется в виде отдельного корпуса блока без вторичных замков. Все комплектующие для него приобретаются отдельно.

Блок распределения питания универсальный и позволяет установить до 30 предохранителей Мини (MINI) или 10-15 реле Микро280 (Micro280). Вы сами выбираете компоновку установки реле и предохранителей.
Все установочные отверстия для клемм имеют один габарит под клемму MINI F280 WP, а так же единую геометрию расположения этих отверстий под самый распространенный автомобильный предохранитель типоразмера Мини (MINI). Два больших реле MICRO 280 (габарит 15х22,5 мм) занимают место шести предохранителей MINI. При использовании маленьких реле MICRO 280 (габарит 15х15,5 мм) задействуется четыре посадочных отверстия под два предохранителя.
Клеммы в корпусе блока дополнительно фиксируются вторичными замками, что полностью исключает возможность самопроизвольного извлечения клеммы даже при физическом воздействии на проводку.

Серия водонепроницаемых блоков распределения питания от компании MTA специально разработана для эксплуатации в суровых условиях. Имеет наивысшую степень защиты электрооборудования от агрессивных внешних факторов - IP6K6 / IP6K9K (при условии использования крышки и клеммных уплотнителей), в том числе может использоваться в морской воде. Это достигается за счет использования высококачественных материалов и комплектующих.

Водонепроницаемые блоки применяются:

• легковой, грузопассажирский транспорт;
• тракторная и спец. техника;
• легкомоторная авиация;
• водный транспорт.

Корпус блока водонепроницаемого выполнен из полиамида армированного, средней плотности (PA66 MD25). Этот материал обладает достаточной износоустойчивостью и стойкостью к механическим воздействиям. При этом он имеет умеренную упругость, что позволяет многократно производить монтаж/демонтаж блоков и их комплектующих, таких как клеммы, кронштейны, крышка. Система фиксации комплектующих в корпусе блока исключает их самопроизвольное извлечение при активной эксплуатации автомобиля. Уплотнительная прокладка крышки блока выполнена из качественного силикона, устойчивого к химическим средам в широком диапазоне температур от -50 до +150 гр.С.

Модельный ряд водонепроницаемых блоков распределения питания включает в себя четыре блока с различным наполнением комплектующими:

• Корпус блока водонепроницаемого 18 MINIVAL + 4 MICRORELAY (MTA)
• Корпус блока водонепроницаемого 6 MINIVAL + 1 MAXIVAL + 1 MINIRELAY + 3 MICRORELAY (MTA)
• Корпус блока водонепроницаемого 6 MINIVAL + 1 MAXIVAL + 2 MAXIRELAY + 1 MICRORELAY (MTA)

При необходимости несколько блоков из этой серии можно скрепить между собой при помощи отлитых на корпусе фиксаторов. Это позволяет собрать единую монолитную герметичную систему распределения электропитания вашего транспортного средства.

Дополнительные комплектующие (в комплект не входят):

Крышка и кронштейны:

• Крышка блока водонепроницаемого (MTA)
• Кронштейн монтажный блока d=8.5 мм "папа" (MTA)
• Кронштейн монтажный блока d=8.5 мм "мама" (MTA)
• Вторичный замок блока водонепроницаемого 30 MINIVAL или 10 MICRORELAY (MTA)
Клеммы и уплотнители для предохранителей и реле:
Количество клемм и уплотнителей выбирается исходя из необходимого количества предохранителей, по 2 клеммы и 2 уплотнителя на один предохранитель.
В случае установки реле количество клемм и уплотнителей зависит от колическва контактов реле, по 4-5 клемм и 4-5 уплотнителей на одино реле.
Для не задействованных гнезд используются уплотнители-заглушки.

• Клемма неизолированная MINI F280 WP (MTA) сечение 0.35-0.75 мм2
• Клемма неизолированная MINI F280 WP (MTA) сечение 1.0-2.0 мм2
• Клемма неизолированная MINI F280 WP (MTA) сечение 2.5-4.0 мм2
• Уплотнитель для клемм MINI F280 WP (MTA) диаметр 2.2-3.0 мм
• Уплотнитель для клемм MINI F280 WP (MTA) диаметр 1.2-2.1 мм
• Уплотнитель для клемм MINI F280 WP (MTA) диаметр 3.1-3.7 мм
• Уплотнитель для клемм MINI F280 WP (MTA) заглушка
Предохранители и реле:

• Предохранители типоразмера Мини (Mini)
• Реле типоразмера Микро280 (Micro280)

В нашем магазине можно приобрести комплект данного водонепроницаемого блока с клеммами, уплотнителями, кронштейнами и крышкой:

• Блок водонепроницаемый 30 MINIVAL или 10 MICRORELAY (MTA) комплект.

Технические параметры:
Назначение: для предохранителей и реле;
Количество предохранителей: 30;
Типоразмер предохранителей: Мини;
Количество реле: 10-15;
Типоразмер реле: Микро280;
Диапазон рабочих температур: от -40 до +130 гр.C;

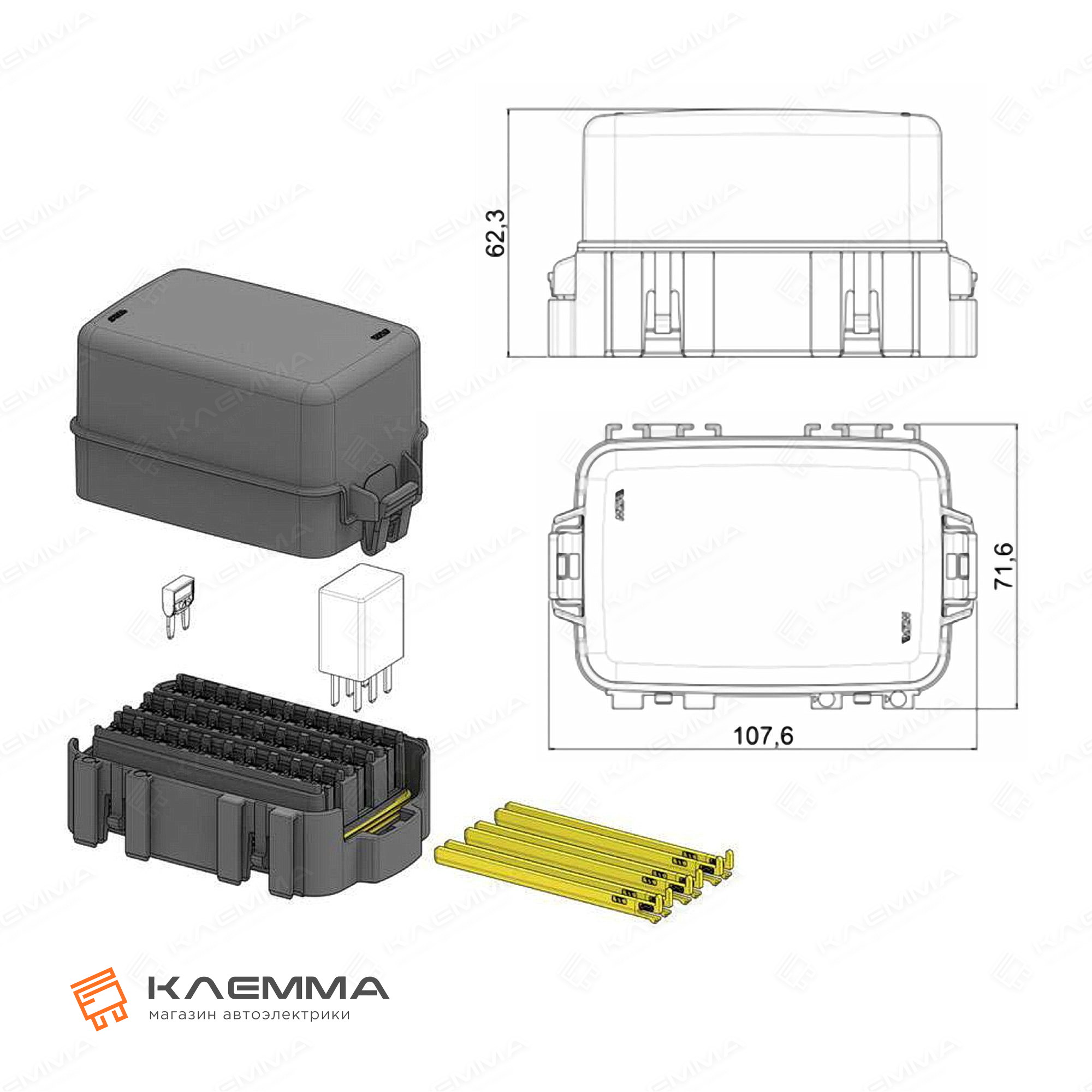

Размер (ДхШхВ, мм): 107,6 х 71,6 х 30,3;
Материал: полиамид, армированный средней плотности (PA66 MD25).

Производитель: MTA (Италия)
Артикул: 0301370
<
